G6K41J气动常开式隔膜阀 产品说明
本实用新型涉及气动隔膜阀技术领域，具体为一种常闭式气动隔膜阀，包括上阀体，上阀体的内壁设有移动件，移动件包括圆形推板，圆形推板的底部中心处设有圆柱形连杆，圆柱形连杆底部边缘的位置设有对称分布的矩形连杆，两个矩形连杆的端部均竖直设有圆柱块，圆柱块的圆周外壁设有*环形限位块和第二环形限位块。该常闭式气动隔膜阀，通过气动接口，使压缩空气进入上阀体内壁的底部空间，推动圆形推板向上移动，带动隔膜向上拉伸，使*连接管和第二连接管的端口打开，实现阀的开启状态，当气动接口停止注入压缩空气时，圆形推板在弹簧的弹力作用下进行复位，带动隔膜向下与固定板贴合，实现阀的常闭合状态。

常开式气动隔膜阀是由气缸和隔膜阀组成，用气动执行器来带动隔膜阀的开关，从而达到管道中的介质截断功能和接通，在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用较为广泛。分成常开、常闭和往复式三种，可根据用户的要求在气缸上加上手动操作。

【G6K41J气动常开式隔膜阀工作原理】：

    G6K41J常开式气动隔膜阀通气关闭，断气则打开，开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。

【G6K41J气动常开式隔膜阀产品特点】：

1、隔膜可更换，维护费用低。

2、没有填料函，因此没有外漏。

3、流线型的流道，使得压力损失小。

4、弹性密封的开闭件，确保没有内漏。

5、流体通道是直的，因此流体损失更小，磨损更小。

6、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。

7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和*小的关闭力。

8、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

本实用新型的目的在于提供一种常闭式气动隔膜阀，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

优选的，所述上阀体的底部中心处设有限位连接件，所述限位连接件的底部设有下阀体。

优选的，所述下阀体为中空结构，所述下阀体的底部设有固定板，且所述下阀体与所述固定板紧密粘接，所述固定板的表面中部设有对称分布的*圆形通孔和第二圆形通孔，所述固定板表面的四个边角处均竖直开设有第三圆形通孔，所述固定板表面靠近前后两侧边缘的位置设有对称分布的圆形凹槽。

优选的，所述固定板的底部设有对称分布的*连接管和第二连接管，所述*连接管的端部与所述*圆形通孔的内壁紧密粘接，所述第二连接管的端部与所述第二圆形通孔的内壁紧密粘接。

优选的，所述*连接管和所述第二连接管的底部设有底部固定件，所述底部固定件为弧形结构，且所述底部固定件两侧的顶部设有对称分布的固定耳，且两个所述固定耳靠近两端的位置均开设有对称分布的圆孔，所述底部固定件与所述固定板螺纹连接。

优选的，所述*环形限位块和所述第二环形限位块为相同结构，所述第二环形限位块的形状大小和所述圆形凹槽的形状大小相同。

优选的，所述圆形推板与所述上阀体内壁的顶部之间设有四个互相对称分布的弹簧。

优选的，所述上阀体的圆周外壁且靠近底部边缘的位置设有气动接口，所述气动接口的一端贯穿所述上阀体的外壁至所述上阀体的内壁，且与所述上阀体的内壁处于同一曲面。与现有技术相比，本实用新型的有益效果是：

【G6K41J气动常开式隔膜阀性能规范】：

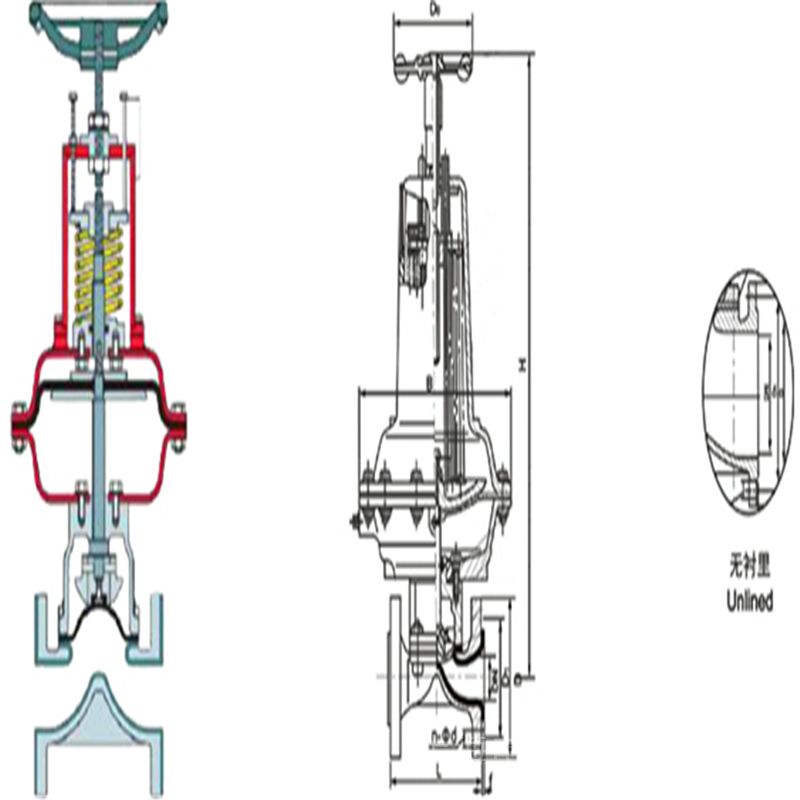

【G6K41J气动常开式隔膜阀外形连接尺寸及重量】：

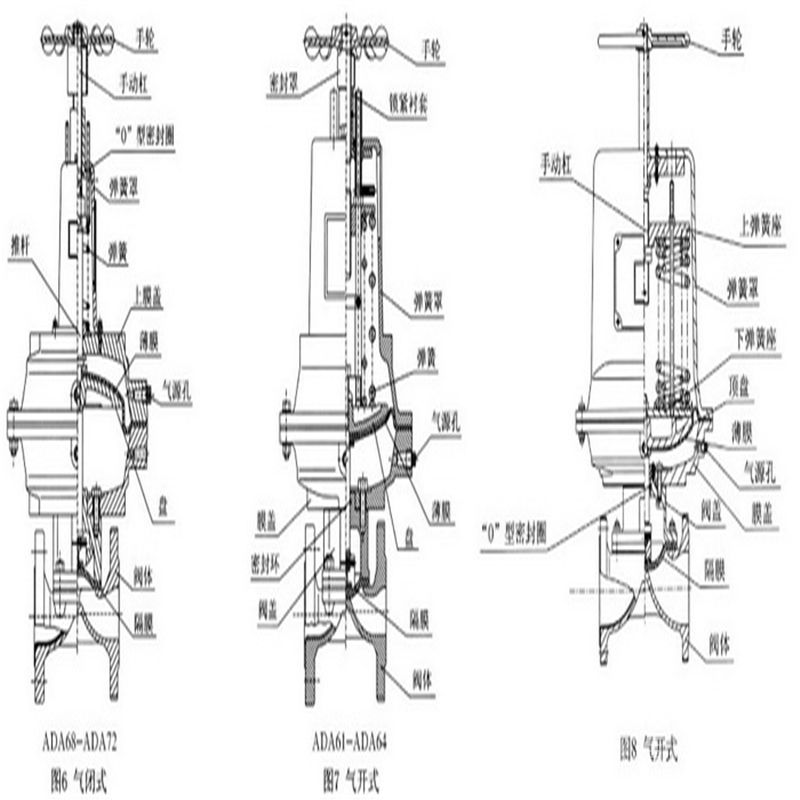

针对上述情况，为克服现有技术的缺陷，本实用新型提供气动隔膜阀，解决了现有的气动隔膜阀密封性差，容易损坏，需要应视介质特性而定期更换，受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合，以及连接方式不够灵活的问题。执行结构分正作用式（簧开型）和反作用式（簧关型）两种。当气源孔通入气压使执行结构的推杆向下运动的为正作用式；推杆向上运动的为反作用式。

G6K41J气动常开式隔膜阀使用说明：
①隔膜阀安装前，须冲洗和清除干净管道中残存的杂质；

    ②尽可能在管路进口处加装过滤器，防止杂质损坏隔膜；

    ③隔膜阀安装时，介质流向应与阀体上箭头方向相一致；

    ④在存放或停用期间，应使阀门处于微启状态，避免隔膜因长期受压而失去弹性；

    ⑤衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命；

无论气关和气开式隔膜阀，每种公称调节的阀都可以和不同的执行结构相选配，这样可以使阀应用于各种不同的工作介质压力，当介质压力较低时时选用较小的执行结构、体重小重量轻，经济合理。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
