    FL41TC搪瓷放料阀申弘

    产品型号: FL41TC
    品  牌: 申弘
    • ≧1 台
      ¥1853.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    FL41TC搪瓷放料阀 产品说明
    本实用新型公开了一种搪玻璃反应罐放料阀,包括搪玻璃反应罐本体,所述搪玻璃反应罐本体的顶部固定连接有电机,所述电机的底部固定连接有减速器。本实用新型通过卸料口储蓄装置、过滤装置和球阀的配合,达到了通过在搪玻璃反应罐本体的底部固定连接有卸料口储蓄装置,并且在卸料口储蓄装置的右侧内壁上固定连接有过滤装置,其次通过在过滤装置的左侧固定连接有进料口,并且在卸料口储蓄装置的右侧外壁上开设有卸料排出口,并且卸料排出口的槽口内活动连接与球阀,从而可以对卸料排出口的闭合,避免了球阀与搪玻璃反应罐本体的接触,而导致搪玻璃反应罐本体内的搪玻璃罐体的破碎的情况发生。

    搪瓷是涂烧在金属底坯表面上的无机玻璃瓷釉。在金属表面进行瓷釉涂搪可以防止金属生锈,使金属在受热时不至于在表面形成氧化层并且能抵抗各种液体的侵蚀。搪瓷制品不仅安全无毒,易于洗涤洁净,可以广泛地用作日常生活中使用的饮食器具和洗涤用具,而且在特定的条件下,瓷釉涂搪在金属坯体上表现出的硬度高、耐高温、耐磨以及绝缘作用等优良性能,使搪瓷制品有了更加广泛的用途。瓷釉层还可以赋予制品以美丽的外表,装点人们的生活。可见搪瓷制品兼备了金属的强度和瓷釉华丽的外表以及耐化学侵蚀的性能。

    FL41TC搪瓷放料阀的特点:

    1、耐磨:由于搪瓷放料阀的阀芯是陶瓷,密封圈是搪瓷,所以搪瓷放料阀在开关时不会产生太大的磨损。

    2、密封性能好:由于搪瓷放料阀的密封是采用涂烧在金属底坯表面上的无机玻璃瓷釉,直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的。

    3、开关轻:由于陶瓷球阀的密封圈底部采用弹簧结构使密封圈与阀芯紧紧抱在一起,而且陶瓷在研磨后具有很高的自润滑性,所以在外界力量超过弹簧的预紧力时开关非常轻。

    4、使用寿命长:陶瓷球阀具有耐磨、耐腐蚀、耐冲刷等特点,已广泛应用于石油、化工、发电、矿山、造纸、冶金等各部门。

    搪瓷是涂烧在金属底坯表面上的无机玻璃瓷釉。在金属表面进行瓷釉涂搪可以防止金属生锈,使金属在受热时不至于在表面形成氧化层并且能抵抗各种液体的侵蚀。搪瓷制品不仅安全无毒,易于洗涤洁净,可以广泛地用作日常生活中使用的饮食器具和洗涤用具,而且在特定的条件下,瓷釉涂搪在金属坯体上表现出的硬度高、耐高温、耐磨以及绝缘作用等优良性能,使搪瓷制品有了更加广泛的用途。瓷釉层还可以赋予制品以美丽的外表,装点人们的生活。可见搪瓷制品兼备了金属的强度和瓷釉华丽的外表以及耐化学侵蚀的性能。

    (三)FL41TC搪瓷放料阀有益效果

    本实用新型提供了一种搪玻璃反应罐放料阀。具备以下有益效果:

    (1)本实用新型通过电机、减速器和搪玻璃反应罐本体的配合,达到了通过在搪玻璃反应罐本体的顶部固定连接有电机,并且在电机的底部固定连接有减速器,其中减速器的底部固定连接有支撑支柱,在支撑支柱的底部固定连接有环形搅拌装置进行对物料的搅拌,并且在环形搅拌装置的底部固定连接有旋转装置,将可以对搪玻璃反应罐本体底部的物料进行旋转,使其升起,从而可以对物料的搅拌更加均匀,避免物料沉淀于底部,而得不到充分的搅拌混合。

    (2)本实用新型通过卸料口储蓄装置、过滤装置和球阀的配合,达到了通过在搪玻璃反应罐本体的底部固定连接有卸料口储蓄装置,并且在卸料口储蓄装置的右侧内壁上固定连接有过滤装置,其次通过在过滤装置的左侧固定连接有进料口,并且在卸料口储蓄装置的右侧外壁上开设有卸料排出口,并且卸料排出口的槽口内活动连接与球阀,从而可以对卸料排出口的闭合,避免了球阀与搪玻璃反应罐本体的接触,而导致搪玻璃反应罐本体内的搪玻璃罐体的破碎的情况发生。

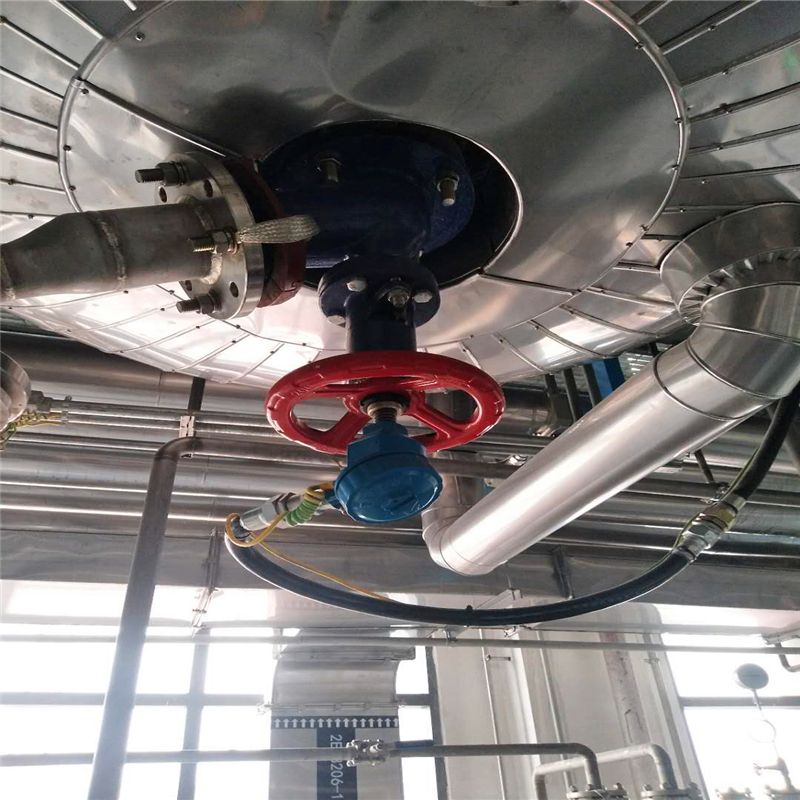

           搪瓷反应釜上、下展式搪瓷放料阀:主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。搪瓷反应釜借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象.搪瓷放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。 搪瓷放料阀操作方便,开启自由,运动灵活可靠; 搪瓷放料阀阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 搪瓷放料阀结构。

               主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。本类阀门在管道中一般应当水平安装。上、下展式搪瓷放料阀适用性: 搪瓷放料阀放料阀主要用于储料罐、 反应釜及其他容器的底部排放物料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式做成的;上展式放料阀为阀瓣向上运动阀门打开 , 打开时阀门需克服介质作用力, 打开时较关闭力矩大。下展式式放料阀为阀瓣 (柱塞) 向下运动阀门打开,打开时运动方向与介质作用力相同,因而打开时较关闭力矩小。

    需要说明的是,在本文中,诸如*和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个引用结构”限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

    FL41TC搪瓷放料阀适用范围:

    产品名称 规格 使用范围 50~100L反锅
    搪玻璃放料阀 DN70/32 50~100L反锅 200L
    DN80/40 200~500L反锅 300~500L
    DN100/50 1000~2000L反锅 1000~2000L
    DN125/80 3000L反锅 3000L
    DN150/100 5000L以上的反锅 500-300L贮罐
    FL41TC搪瓷放料阀上展式/测温阀尺寸表:mm
    配反应罐 规格 D D1 D2 D3 z-φ d d1 n-φ L L1
    50-100L 70/32 160 130 32 160 4-14 120 90 4-14 350 325
    200-500L 80/40 185 150 42 160 4-18 130 100 4-14 360 330
    1000-2000L 100/50 205 170 50 180 4-18 140 110 4-16 395 360
    1000-2000L 100/50 210 185 50 180 6-14 140 110 4-16 395 360
    1000-2000L 100/50 210 190 50 180 8-14 140 110 4-16 395 360
    3000L 125/80 235 200 65 200 8-18 185 150 4-18 450 400
    3000L 125/80 235 210 65 200 10-14 185 150 4-18 450 400
    5000L 150/100 260 225 85 200 8-18 205 170 4-18 485 420

    搪玻璃放料阀尺寸表:mm
    配反应罐 规格 D D1 D2 D3 z-φ d d1 n-φ L
    50-100L 70/32 160 130 32 160 4-14 120 90 4-14 268
    200-500L 80/50 185 150 42 100 4-18 130 100 4-14 275
    1000-2000L 100/50 205 170 50 180 4-18 140 110 4-16 315
    1000-2000L 100/50 210 185 50 180 6-14 140 110 4-16 315
    1000-2000L 100/50 210 190 50 180 8-14 140 110 4-16 315
    3000L 125/80 235 200 65 200 8-18 185 150 4-18 365
    3000L 125/80 235 210 65 200 10-14 185 150 4-18 365
    5000L 150/100 260 225 85 200 8-18 205 170 4-18 505


    本实用新型涉及一种化工行业用搪瓷放料阀上的阀体.该阀体分别由阀壳与阀壳法兰和支架连接管及放料管焊接组装而成,其阀壳,阀壳法兰,支架连接管和放料管采用碳钢板和无缝钢管制作,具有回火时间短和搪瓷加工成品率高等特点,从而降低了制造成本.

    FL41TC搪瓷放料阀安装使用注意事项:

    1、在装修时凡与瓷面接触的地方必须用石棉或四氟片等软垫。使用工具不能与瓷面冲击或摩擦,更不能用金属工具铲打。

    2、在紧固螺丝时四周以等力上紧,防止瓷面受力不匀而裂瓷。放料阀丝杆要经常保持润滑、防止生锈。

    3、流经介质只能是液态,不得有硬颗粒混入液体内,防止瓷面起毛或堵塞,以及开启失灵等等。

    4、在安装时应注意各部的螺丝受力是否平衡、升降(活动)是否灵活。

    5、在搪瓷面的各部密封件应保持中心位置。压力均匀,以防泄漏。

    6、使用时如发现有漏,应立即检查密封装置是否确当、不能用铁棍、杆把手轮硬扳紧,以免损坏零件。

    7、出料当受阻塞时,可以使用金属杆或硬性工具疏通,不得使用金属杆或硬性工具。

    8、应尽量避免酸碱介质交替使用(除中和反应介质),以免缩短使用时间。

    9、根据介质性能及使用期,应经常检查阀体颈部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

    10、若发现瓷面有损坏时应立即停用。可用专门涂料修补患处,或委托有关生产单位重新现做搪瓷。

    尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
