    FL641TC气动搪玻璃测温放料阀申弘

    产品型号: FL641TC
    品  牌: 申弘
    • ≧1 台
      ¥1853.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息
    FL641TC气动搪玻璃测温放料阀 产品说明

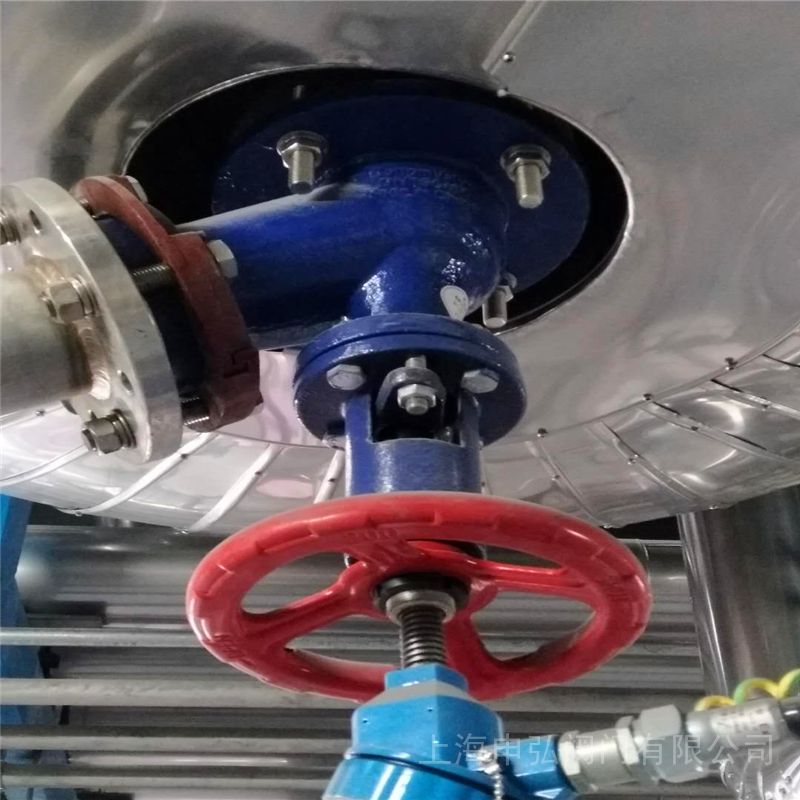

    本实用新型涉及放料阀门技术领域,具体涉及一种便于清洁的搪玻璃放料阀。搪瓷玻璃气动放料阀容主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,并对密封圈进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时采取短行程阀瓣的设计。是用于搪玻璃设备上的放料阀,适用于化工、医药、染 料等领域。

    FL641TC气动搪玻璃测温放料阀技术背景

    在现有技术中,搪玻璃气动放料阀是由压縮空气驱动并可通过遥控来使用,安全方 便,完全依靠压缩空气进行开启和关闭,在工业生产中一旦停气,搪玻璃气动放料阀将 无法正常工作,造成物料泄露,缺乏相应的手动操作装置。在精细化工领域,往往要求 反应釜底部精密测温,而采用温度计套管则无法实现。

    搪玻璃气动放料阀性能与用途

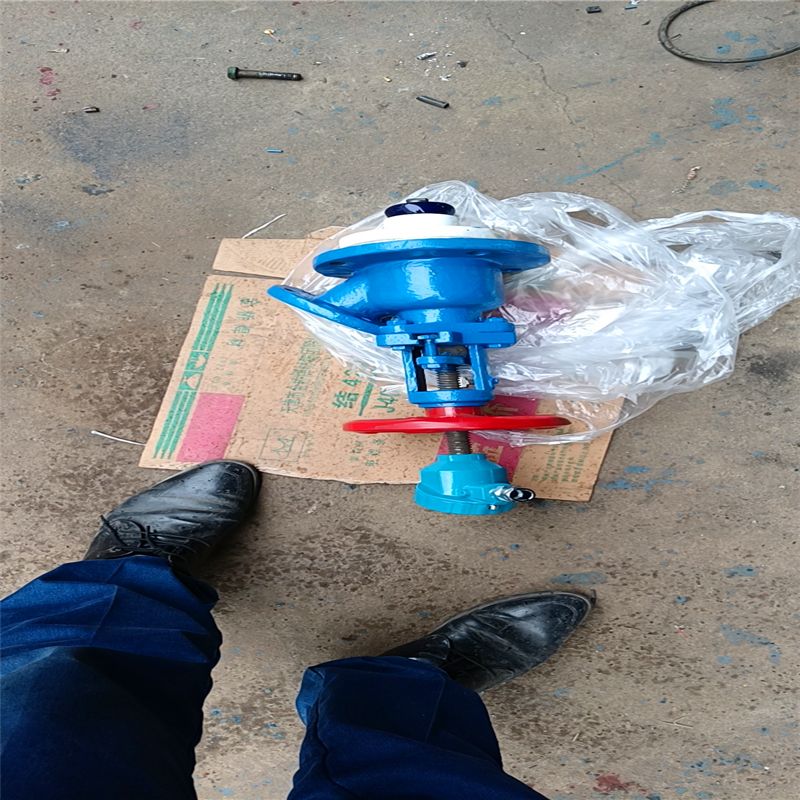

      搪瓷玻璃气动放料阀操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。本类阀门在管道中一般应当水平安装。是为解决上部测温不准确、物料少时测不到物料温度而研制的新型测温产品,运用于搪玻璃容器内测量和控制腐蚀性物料在反应过程中温度的变化情况,与原来搪玻璃温度计相比,具有测温准确、温度数字显示、操作简便、维修成本低、耐酸碱腐蚀结构简单、质量优良稳定等优点。

    本实用新型解决其技术问题所采用的技术方案是该卧式气、手动测温放料阀,包 括搪玻璃阀体、搪玻璃阀芯、气缸、固顶板、短轴和杠杆,其特征在于气缸为气膜气 缸,气缸固定在固定板的左侧,阀体固定在固顶板的右侧,固顶板与杠杆之间两侧设置 有两短轴,中间为支柱,两短轴和支柱的另一端分别通过销轴固定在杠杆上,手动装置 穿过杠杆固定在固顶板上。手动装置包括支架、导向键法兰、丝母、丝杠、手轮和销轴,手轮、丝母、导向键 法兰和支架依次安装在丝杠上,并用丝母固定,丝杠的端部通过销轴固定到固定板上。

    FL641TC气动搪玻璃测温放料阀的耐腐蚀性

      1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。

      2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

      3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。4.不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。

    FL641TC气动搪玻璃测温放料阀背景技术:

    放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门上的法兰结构连接于反应釜、储罐和其它容器的底部,从而消除工艺介质通常在器出口的残留现象。搪玻璃放料阀主要包括:阀身、阀芯、阀座、阀杆、支架、手轮等部件,其内部结构比较复杂。目前市场上通用的搪玻璃放料阀,其阀身一般设有一个放料口、一个排料口和一个阀驾口,由于其内部结构的复杂性,使用过程中只能被动地等待放料接口处的出料情况来判断放料完成情况,无法作出提前预知,造成被动等待的时间长,同时每次放料完成后内部存在的残留余料也造成浪费,放料后的内部清洁也不方便。

    反应釜底部出料阀,其中搪瓷测温放料阀结合传统搪瓷放料阀及现代电子科技,被广泛应用于各个化工反应釜配件领域。测温搪瓷出料阀具有防腐蚀、耐高温、耐压力、直观强、反应快、测温准之特点,安装方便,结构简单,质量过硬,是化工工业自动化控制的必备产品。

    特点:
    1、耐高温,-20℃-200℃;

    2、耐腐蚀:可以耐除氟化氢、温度在180℃以上的浓磷酸、强碱以外的一切介质;

    3、耐压力:0.6-1.6MP;

    4、反应快:0.01s;

    5、测量准:误差0.02摄氏度。

    规格型号:

    Dg70/32 配用反应釜规格:50L、100L

    Dg80/40 配用反应釜规格:200L、300L、500L

    Dg100/50 配用反应釜规格:1000L、1500L、2000L

    Dg125/80 配用反应釜规格:3000L、5000L、6300L

    Dg150/100 配用反应釜规格:8000L、10000L、20000L

    防腐探头材质:
    1、钛金探头
     2、钽金探头

    探头规格:
    1、矮探头(测量釜底管道温度)

    2、高探头(测量釜底温度)

    技术实现要素:

    为解决上述技术问题,本实用新型提供一种便于清洁的搪玻璃放料阀,能够直观观察内部放料情况,根据放料情况对放料结束时间作提前预判,减少被动等待时间,为下一步操作做准备。



    FL641TC气动搪玻璃测温放料阀外形尺寸

    配反应罐 规格 D D1 D2 D3 a×N d d1 b×N L L1 Dg/ dg 重量
    kg
    50-100 70/32 φ160 φ130 φ40 φ160 4-φ14 φ120 φ90 4-φ14 350 325 70/32 14.5
    200-500 80/40 φ185 φ150 φ58 4-φ18 φ130 φ100 360 330 85/40 15.7
    1000-2000 100/50 φ205 φ170 φ72 φ140 φ110 395 360 95/50 19.4
    =" φ210 φ185 φ60 6-φ14
    =" =" φ190 8-φ14
    3000L 125/80 φ235 φ200 φ100 φ200 3-φ18 φ185 φ150 4-φ18 450 400 120/80 27.5
    5000L =“ =" φ210 φ50 10-φ1
    5000L以上 150/100 φ260 φ225 φ120 8-φ18 φ205 φ170 485 420 140/80 35.1
    注:为非标准件尺寸(N0n—standard dimension)
    配反应罐 规格 D D1 D2 D3 a×N d d1 b×N L Dg/ dg 重量
    kg
    50-100 70/32 φ160 φ130 φ34 φ160 4-φ14 φ120 φ90 4-φ14 268 75/32 8.7
    200-500 80/40 φ185 φ150 φ40 4-φ18 φ140 φ110 275 85/50 10.5
    1000-2000 100/50 φ205 φ170 φ50 φ180 φ140 φ110 315 95/50 12.7
    =" φ210 φ185 φ50 6-φ14
    3000L 125/80 φ235 φ200 φ65 φ200 8-φ18 φ185 φ150 8-φ18 365 110/80 19
    5000L =“ =" φ210 10×14
    5000L以上 150/100 φ260 φ225 φ80 8-φ18 φ205 φ170 505 125/100 22.3

    注:为非标准件尺寸(N0n—standard dimension)


    与现有技术相比,本发明的有益效果是:所述阀身设有与阀身内部相连通的清洁接口,所述清洁接口外端面可拆卸地安装有带视窗功能的接口盖板,所述接口盖板周边与清洁接口周边密封连接,从而本实用新型能够接口盖板处观察放料情况,根据放料情况对放料结束时间作提前预判,减少被动等待时间,为下一步操作做准备。在放料即将结束前可通过拆卸接口盖板,在清洁接口处利用高压气体将内部残留预料吹入到出料接口处进入接料装置中,减少了物料浪费。另外,在放料阀内部需要清洗时,也可有效利用清洁接口对放料阀内部进行清洁工作,减少了对放料阀内部部件的拆卸安装,清洁方便。

    FL641TC气动搪玻璃测温放料阀在施工安装中应注意哪些事项

      1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。

      2)、安装在保温管道上的各类手动阀门,手柄均不得向下。

      3)、阀门安装前必须进行外观检查,对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;以阀瓣密封面无渗漏为合格。

    FL641TC气动搪玻璃测温放料阀安装使用注意事项:

    1、在装修时凡与瓷面接触的地方必须用石棉或四氟片等软垫。使用工具不能与瓷面冲击或摩擦,更不能用金属工具铲打。

    2、在紧固螺丝时四周以等力上紧,防止瓷面受力不匀而裂瓷。放料阀丝杆要经常保持润滑、防止生锈。

    3、流经介质只能是液态,不得有硬颗粒混入液体内,防止瓷面起毛或堵塞,以及开启失灵等等。

    4、在安装时应注意各部的螺丝受力是否平衡、升降(活动)是否灵活。

    5、在搪瓷面的各部密封件应保持中心位置。压力均匀,以防泄漏。

    6、使用时如发现有漏,应立即检查密封装置是否确当、不能用铁棍、杆把手轮硬扳紧,以免损坏零件。

    7、出料当受阻塞时,可以使用金属杆或硬性工具疏通,不得使用金属杆或硬性工具。

    8、应尽量避免酸碱介质交替使用(除中和反应介质),以免缩短使用时间。

    9、根据介质性能及使用期,应经常检查阀体颈部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

    10、若发现瓷面有损坏时应立即停用。可用专门涂料修补患处,或委托有关生产单位重新现做搪瓷。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
