HG5气动耐磨搪瓷放料阀申弘

当前位置：上海申弘阀门有限公司 > 产品中心 > 特殊阀门 > HG5气动耐磨搪瓷放料阀申弘

产品型号：

HG5

品牌：

申弘

≧1 台
￥2453.00

所在地：

上海闵行区

更新日期：

2024-11-30

详细信息

| 询价留言

品牌：申弘	型号：HG5	连接形式：法兰
材质：陶瓷	公称通径：15-800 mm	适用介质：水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体
密封形式：软密封式	标准：国标	外形：中型
用途：截止	压力环境：常压	工作温度：常温
类型：直角式	流动方向：单向	驱动方式：气动
零部件及配件：配件	密封材料：不锈钢	驱动方式：气动

HG5气动耐磨搪瓷放料阀 产品说明

搪瓷是涂烧在金属底坯表面上的无机玻璃瓷釉。在金属表面进行瓷釉涂搪可以防止金属生锈，使金属在受热时不至于在表面形成氧化层并且能抵抗各种液体的侵蚀。搪瓷制品不仅安全无毒，易于洗涤洁净，可以广泛地用作日常生活中使用的饮食器具和洗涤用具，而且在特定的条件下，瓷釉涂搪在金属坯体上表现出的硬度高、耐高温、耐磨以及绝缘作用等优良性能，使搪瓷制品有了更加广泛的用途。瓷釉层还可以赋予制品以美丽的外表，装点人们的生活。可见搪瓷制品兼备了金属的强度和瓷釉华丽的外表以及耐化学侵蚀的性能。

出料阀英文名Discharge valve 又名卸料装置，放料阀是连接在管道端口的一作为放料用的阀门装置，放料阀的作用是管路管网设备中排灰卸料之用，实用与粉状物料和颗粒状物料，一般用于环保、冶金、化工、煤矿、电厂等工艺部门广泛使用。

带有搪玻璃设备是喊高硅量的玻璃质釉。通过900℃左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。适用于设计压力P≤0.6Mpa,工作温度t≤150℃的搪玻璃下展式放料阀。该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠、氢氧化钾外，能耐酸、碱、盐溶液及有机溶液。在化工、石油、冶金、染料、食品加工等行业使用。

HG5气动耐磨搪瓷放料阀的特点：

1、耐磨：由于搪瓷放料阀的阀芯是陶瓷，密封圈是搪瓷，所以搪瓷放料阀在开关时不会产生太大的磨损。

2、密封性能好：由于搪瓷放料阀的密封是采用涂烧在金属底坯表面上的无机玻璃瓷釉，直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的。

3、开关轻：由于陶瓷球阀的密封圈底部采用弹簧结构使密封圈与阀芯紧紧抱在一起，而且陶瓷在研磨后具有很高的自润滑性，所以在外界力量超过弹簧的预紧力时开关非常轻。

4、使用寿命长：陶瓷球阀具有耐磨、耐腐蚀、耐冲刷等特点，已广泛应用于石油、化工、发电、矿山、造纸、冶金等各部门。

搪玻璃放料阀，包括阀体、阀芯、与阀芯固定连接的阀杆，阀杆可移动地置于阀体的内腔中；阀体底部连接有支座，阀杆穿出阀体底部，支座底部连接有压缩腔，压缩腔内设有压缩弹簧，压缩弹簧下端部连接有弹簧端盖，压缩弹簧上端部和压缩腔顶部接触，压缩腔内设有贯穿压缩腔顶部和底部的连接杆，连接杆底部和弹簧端盖连接，连接杆顶端和阀杆底端连接，压缩腔底部连接有气缸，气缸的活塞杆插入弹簧端盖内，气缸底部设有螺纹孔，丝杆旋入螺纹孔内，丝杆的底部连接有手轮；丝杆、活塞杆、连接杆、阀杆位于同一直线上。本实用新型中具有手动和气动两种功能，结构设计紧凑，安装方便。

HG5气动耐磨搪瓷放料阀参数

A、耐腐蚀性:

1.能耐一般无机酸、有机酸、弱碱液(P≤60℃ PH≤12)以及有机剂介质。2.在盐酸、硝酸、等强腐蚀介质中优于不锈钢。严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。适用介质: 油品、酸类、腐蚀性流体介质等。

B、耐热性，允许在-30℃-240℃间使用(耐温急变小于120℃)。

C、具有光滑的表面。不易粘结物料、易清洗。

D、绝缘性:耐冲击性能较小为2500克/厘米，因而使用时应避免硬物冲击。

E、工作压力0.6-1.6MPA。

F、连接方式:法兰。

G、阀体材质: 搪瓷铸钢。

H、开启方式：手控及气控。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，而可依照说明书的内容予以实施，并且为了让本发明的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，加以详细说明。

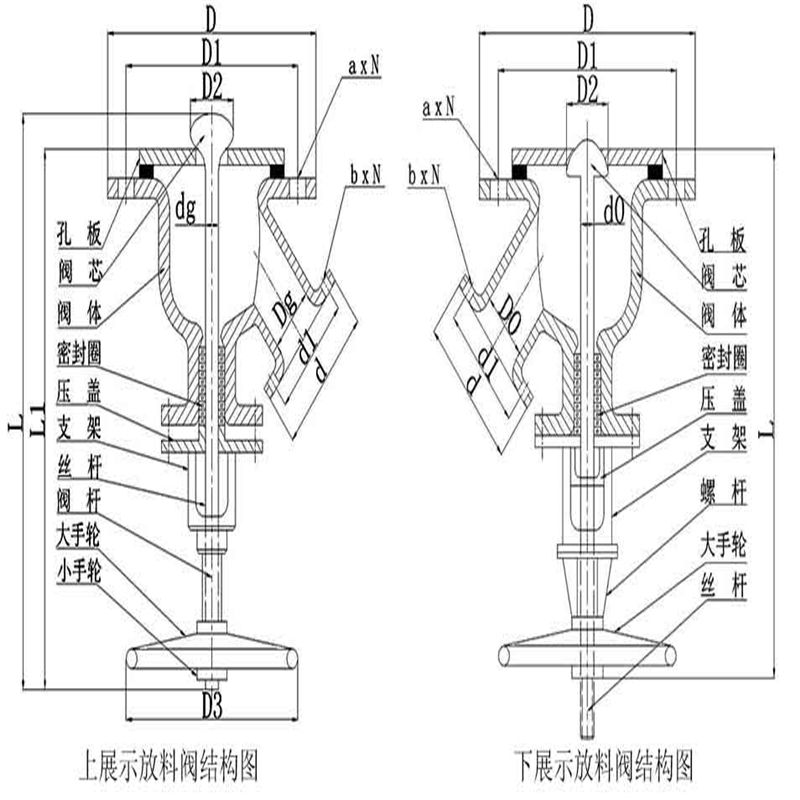

HG5气动耐磨搪瓷放料阀外形尺寸

上展式放料阀/测温阀尺寸表mm

配反应罐	规格	D	D1	D2	D3	z-φ	d	d1	n-φ	L	L1
50-100L	70/32	160	130	32	160	4-14	120	90	4-14	350	325
200-500L	80/40	185	150	42	160	4-18	130	100	4-14	360	330
1000-2000L	100/50	205	170	50	180	4-18	140	110	4-16	395	360
1000-2000L	=100/50	210	185	50	180	6-14	140	110	4-16	395	360
1000-2000L	=100/50	210	190	50	180	8-14	140	110	4-16	395	360
3000L	125/80	235	200	65	200	8-18	185	150	4-18	450	400
3000L	=125/80	235	210	65	200	10-14	185	150	4-18	450	400
5000L	150/100	260	225	85	200	8-18	205	170	4-18	485	420

下展式放料阀尺寸表mm

配反应罐	规格	D	D1	D2	D3	z-φ	d	d1	n-φ	L
50-100L	70/32	160	130	32	160	4-14	120	90	4-14	268
200-500L	80/50	185	150	42	100	4-18	140	110	4-14	275
1000-2000L	100/50	205	170	50	180	4-18	140	110	4-16	315
1000-2000L	=100/50	210	185	50	180	6-14	140	110	4-16	315
1000-2000L	=100/50	210	190	50	180	8-14	140	110	4-16	315
3000L	125/80	235	200	65	200	8-18	185	150	4-18	365
3000L	=125/80	235	210	65	200	10-14	185	150	4-18	365
5000L	150/100	260	225	85	200	8-18	205	170	4-18	505

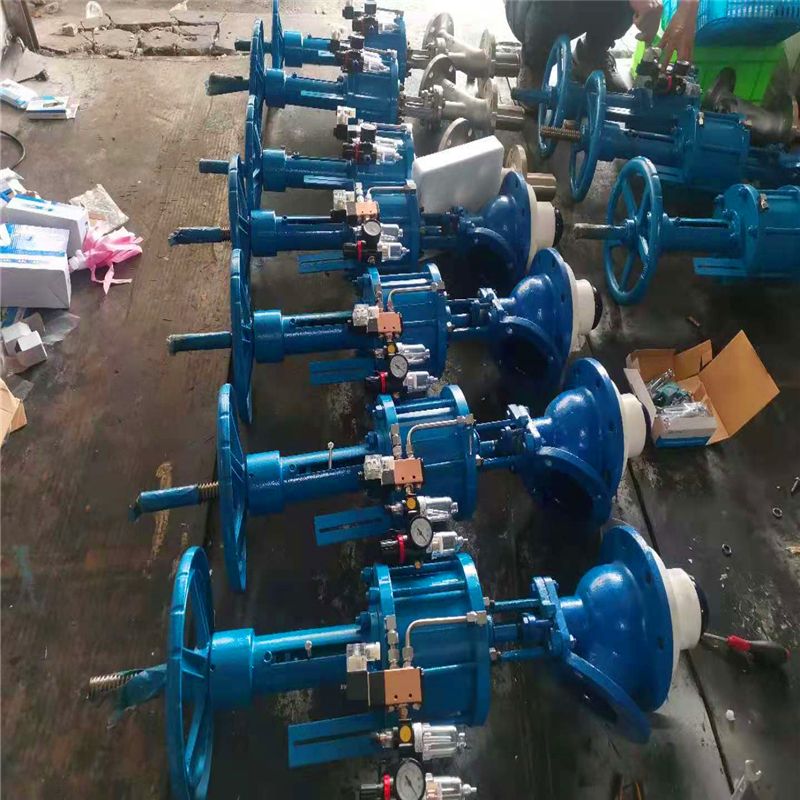

HG5气动耐磨搪瓷放料阀

其特征在于，包括阀体、阀芯、与阀芯固定连接的阀杆，阀杆及阀芯的外壁、阀体内壁涂有搪玻璃层，阀杆可移动地置于阀体的内腔中，阀体的顶部设有入料口，阀芯位于入料口处，阀体的侧壁设有出料口，阀体下部具有填料腔，填料腔内填充有填料；阀体底部连接有支座，阀杆穿出阀体底部，支座底部连接有压缩腔，压缩腔内设有压缩弹簧，压缩弹簧下端部连接有弹簧端盖，压缩弹簧上端部和压缩腔顶部接触，压缩腔内设有贯穿压缩腔顶部和底部的连接杆，连接杆底部和弹簧端盖连接，连接杆顶端和阀杆底端连接，压缩腔底部连接有气缸，气缸通过电磁阀控制，气缸的活塞杆插入弹簧端盖内，气缸底部设有螺纹孔，丝杆旋入螺纹孔内，丝杆的底部连接有手轮；丝杆、活塞杆、连接杆、阀杆位于同一直线上。
