    BFL41H保温放料阀申弘

    产品型号: BFL41H
    品  牌: 申弘
    • ≧1 台
      ¥1500.00
    所 在 地: 上海闵行区
    更新日期: 2024-11-30
    详细信息
     品牌:申弘  型号:BFL41H  连接形式:法兰
     材质:不锈钢  公称通径:15-800 mm 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体
     密封形式:硬密封式  标准:国标  外形:中型
     用途:截止  压力环境:常压  工作温度:常温
     类型:直角式  流动方向:单向  驱动方式:手动
     零部件及配件:配件  密封材料:FKM  驱动方式:手动

    BFL41H保温放料阀产品说明

    HG5-89-1保温放料阀分上展式与下展式两种,在阀体外部焊装有金属夹套,并设有夹套接口,用于注入根据用户需要夹套内注入热水、蒸气、导热油、冷却水、冷气等或其它保温、保冷介质,主要用于石油、化工、沥青、冶金、制药等各类系统中,防止以输送常规下会凝固的高粘度介质。

     放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。主要分为:上展式放料阀、下展式放料阀、放料球阀。适用于腐蚀性介质。上展式用于有搅拌器(除框式锚式)的反应釜放料;而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料,并进行特殊处理,使表面硬度达到HRC48~52,具有高耐磨、耐腐蚀的功能,保证了阀门的密封可靠性。上展式放料阀为阀瓣向上运动阀门打开,打开时阀门需克服介质作用力,打开时较关闭力矩大。下展式、柱塞式放料阀为阀瓣(柱塞)向下运动阀门打开,打开时运动方向与介质作用力相同,因而打开时较关闭力矩小。

        BFL41W保温放料阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体,夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套,此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格,但结构长度与同规格的放料阀相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过保温放料阀。

    BFL41H保温放料阀性能特点:
    ①保温放料阀操作简便,开关自由,运动灵活可靠;

        ②阀瓣装置维修简单,密封结构合理,密封可更换方便实用;

        ③保温放料阀主要用于石油、化工、冶金、造纸等工业领域。做煤浆、矿浆等输送启闭放料用。其结构特点是使沉淀于储藏罐及管道里的浆料得于流通引流。

    保温放料阀技术参数:

    公称通径:DN25-DN150

        公称压力:1.0Mpa-2.5Mpa

        设计制造:GB/T 12237

        结构长度:HG/T 3704-2003;GB/T 12221;ASME B16.10

        法兰尺寸:HG20592-97;ANSI B16.5

        试验压力:GB/T 13927-92;API1598

    BFL41H保温放料阀主要零件材料:

    零件名称 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
    阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
    阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
    阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
    垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
    螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

    HG5-89-1保温放料阀压力试验:

    压力 工作温度 适用介质
    公称压力 1.6 上密封试验 ≤175℃ 水、颗粒、油品等
    壳体试验 2.4 高压密封试验

    HG5-89-1保温放料阀执行标准:

    结构长度标准 GB/T 12221-2005
    连接法兰标准 GB/T 9113
    压力温度等级标准 GB/T 12224-2005
    试验检验标准 GB/T 13927-2008

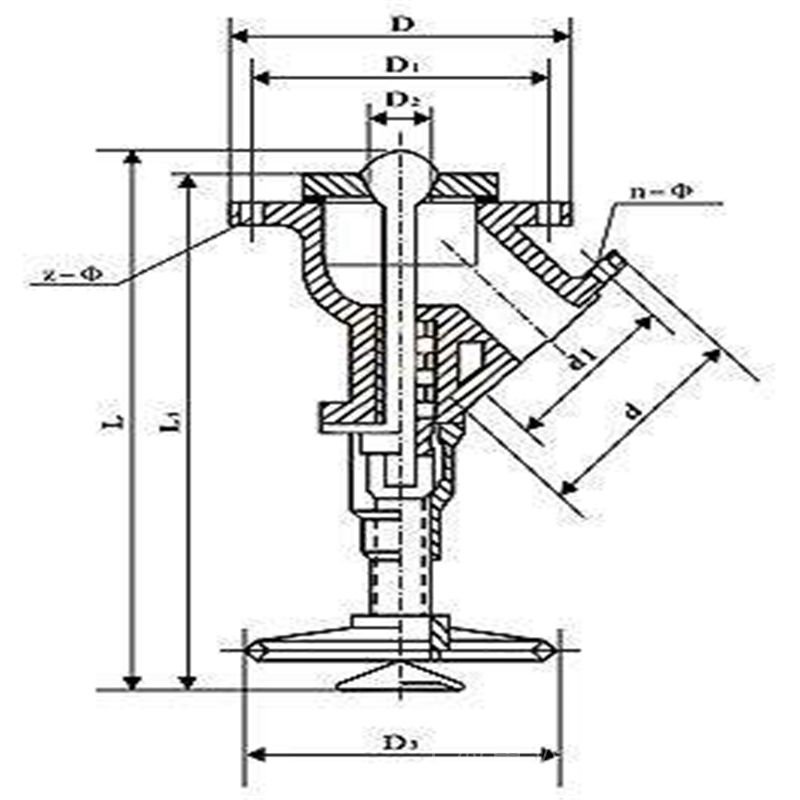

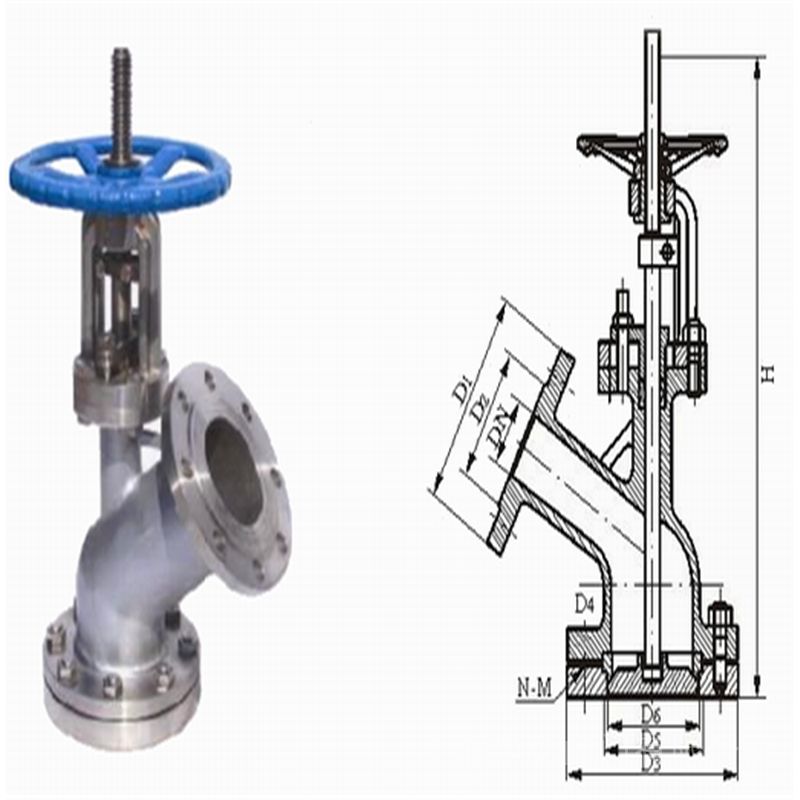

    BFL41H保温放料阀结构图:

    BFL41H保温放料阀主要外形链接尺寸:

    口径DN(mm) 上展式 下展式
    D D3 H DO D D3 H DO
    25 115 115 270 160 115 135 225 160
    32 135 135 285 160 135 145 300 160
    40 145 145 355 180 145 160 340 180
    50 160 160 370 180 160 180 345 180
    65 180 180 465 220 180 195 425 220
    80 195 195 480 250 195 215 445 250
    100 215 215 590 280 215 260 535 280
    125 245 245 730 300 245 280 585 300
    150 280 280 775 320 280 335 665 320
    200 335 335 900 360 335 405 800 360
    250 405 405 1035 500 405 460 945 500

    保温放料阀放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。保温放料阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体,夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套,此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格,但结构长度与同规格的放料阀相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过保温放料阀。主要由阀体、密封圈、阀瓣、支架、阀杆、手轮、阀压盖、螺母、法兰、定位螺钉等零件。广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

    BFL41H保温放料阀使用说明:

    ①放料阀安装前,应取下出口端封头,检查阀内腔及阀瓣、阀座和阀杆等内件是否有污物附着,擦洗阀瓣和阀座两密封面;

        ②按设计的连接方式将放料阀固定在管路上,固接时不应使阀体承受较大的拉、压、弯曲或扭曲应力;

        ③放料阀操作即是开启和关闭,对手动放料阀,手轮上标出启闭方向指示箭头和文字,在阀上同时设置开度指示器,顺时针方向旋转手轮,放料阀关闭,逆时针方向旋转手轮,则放料阀开启,开度指示器可指明放料阀的启闭状态;

        ④关闭时应用力关紧,以防止内漏,不允许在阀内带压状态下更换填料,但可适当压缩填料;

        ⑤开启初和关闭终时所需启闭力矩较大,启闭放料阀时只允许一个人双手握住手轮边缘用力旋转手轮,绝不允许使用杠杆或其它工具增大启闭力矩,以防止损坏手轮、阀杆或阀杆螺母等零部件;

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
