BFL941H电动保温夹套放料阀 产品说明
本实用新型属于化工设备技术领域,具体地说是一种电动放料阀,包括固定于机座上的电动执行机构,在机座上端还固定有支撑杆,支撑杆上端固定有支撑法兰,阀体固定于支撑法兰上,且阀体与支撑法兰结合面的下部设置有压盖,阀体上端设置有阀座,阀芯设置于阀座上,且阀芯下端从压盖中穿出,电动执行机构的输出轴端通过阀芯联轴器与阀芯相连接.本实用新型产品结构简单,合理,在使用过程中由电动执行机构带动阀芯进行转动,实现阀体放料作业,动作过程安全可靠.阀体上部与通过垫片实现与阀座之间的密封连接.阀体下部通过支撑法兰与压盖紧固连接.

由电动执行器和放料阀组成，分为电动上展式放料阀和电动下展式放料阀，电动放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象。操作简便，开关自由；运动灵活可靠；阀瓣装置维修简单，密封结构合理，密封可更换方便实用；保温钛放料阀主要用于石油、化工、冶金、造纸等工业领域。其结构特点是使沉淀于储藏罐及管道里的浆料得于流通引流；通过阀杆推动阀瓣上行或下降，从而达到开启与关闭的目的。上展式当手轮顺转，阀杆上行，阀门关闭；下展式手轮逆转，阀杆下降，阀门关闭。

标准规范

1.设计制造标准按GB/T12235-2007

2.结构长度标准按企业标准

3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等

4.试验与检验按GB/T13927-2008

上展式与下展式区别

放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式；上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

​主要零件材质:

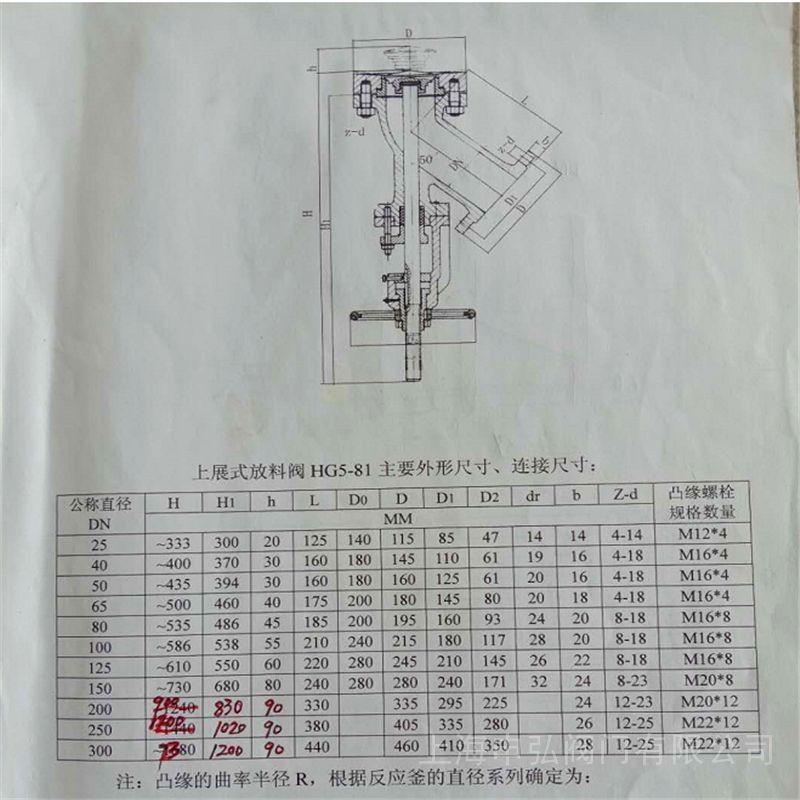

三、BFL941H电动保温夹套放料阀 连接尺寸：

放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要可堆焊硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
