    FL41H角式放料阀申弘

    产品型号: FL41H
    品  牌: 申弘
    • ≧1 台
      ¥1853.00
    所 在 地: 上海闵行区
    更新日期: 2024-11-30
    详细信息
     品牌:申弘  型号:FL41H  连接形式:法兰
     材质:陶瓷  公称通径:15-800 mm 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体
     密封形式:硬密封式  标准:国标  外形:中型
     用途:截止  压力环境:常压  工作温度:常温
     类型:直角式  流动方向:单向  驱动方式:手动
     零部件及配件:配件  密封材料:FKM  驱动方式:手动

    FL41H角式放料阀 产品说明
    角式放料阀阀体为90度角,进出口法兰大小相同。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈子进行特种处理,使表面硬度达到HRC25~40。阀座密封面与阀瓣密封面均堆焊有司太立硬质合金,密封副采用线密封,保证密封,保证密封的可靠性,并可防止结疤。阀瓣斜面于阀座角形成线密封,阀瓣阀瓣启闭时有手轮带动铜螺母,螺母带阀杆(上下运动有夹板定向,阀杆不会出现旋转)向反应釜内伸。底部法兰可拆卸,焊接到反应釜底部(注意:阀门需要是关必状态拆卸法兰)。

    本实用新型涉及一种放料阀,适用于管道输送物料的排放,尤其适于含粗颗粒、易 沉淀和易结疤物料排放,如氧化铝行业使用的角式放料阀。背景技术现有放料阀一般为旋塞阀和Y型阀。旋塞阀主要由旋塞、阀体等组成。当用扳手 转动旋塞,旋塞通道对着阀体流道时,管道内物料便经过旋塞通道和阀体流道排出放料;当 旋塞通道与阀体流道错位时,旋塞与阀体密封面紧密接触,不排放物料,即关闭。Y型放料阀 主要由阀辨、阀座、阀杆、阀体和手轮组成。当转动手轮,使阀杆作轴向运动,

    FL41H角式放料阀性能参数

    型号

    工作压力/MPa

    工作温度/℃

    适用介质

    FLJ41H-16

    1.6

    ≤180

    水、腐蚀性介质等

    FL41H角式放料阀主要零件材料

    阀体、支架:WCB、不锈钢

    阀杆、阀瓣、阀座:2Cr13、304

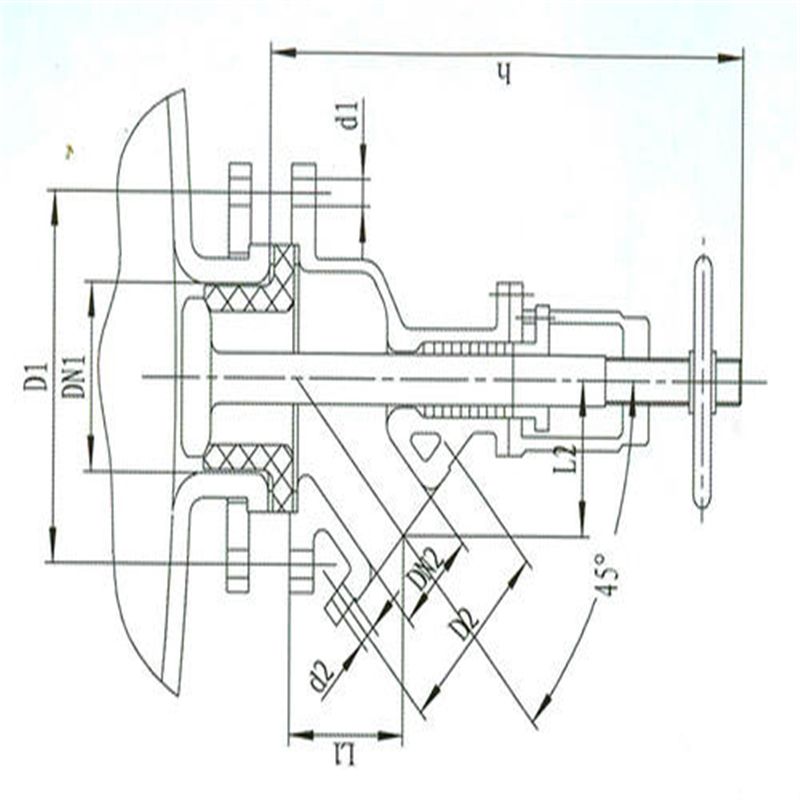

    FL41H角式放料阀主要外形尺寸(法兰尺寸按JB79PN1.6MPa)

    DN

    (mm)

    角式放料阀

    D

    D1

    H

    D0

    B

    C

    50

    160

    125

    370

    180

    124

    77

    80

    195

    160

    480

    250

    158

    103

    100

    215

    180

    590

    280

    168

    123

    150

    280

    240

    775

    320

    209

    156


    本阀严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150oC,浓度>30%)。放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,并对密封圈进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时采取短行程阀瓣的设计。

    FL41H角式放料阀安装注意事项:

    (1)、安装位置、高度、进出口方向符合设计要求,连接应紧密。

    (2)、安装在保温管道上的手动阀门,手柄均不得向下。

    ​(3)、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。

    本实用新型涉及一种角式放料阀,包括阀体,与阀体下部固定连接的阀座,与阀体上部固定连接的支架,与支架配合设置的阀杆螺母,与阀杆螺母固定连接的*手轮,以及阀杆,阀杆底端固定设置有与阀座相配合的阀瓣,其特征在于:所述阀杆顶端设置有第二手轮,所述阀杆设置有阀杆防转装置,所述阀杆螺母设置有阀杆螺母防转装置,所述阀杆螺母防转装置与阀杆防转装置均呈可开启或关闭设置.本实用新型技术方案,具有阀门在关闭时,能够通过阀座与阀瓣两密封面的自研磨功能,方便快速清除密封面上的结垢,结疤,使阀门确保密封性能的效果.

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
