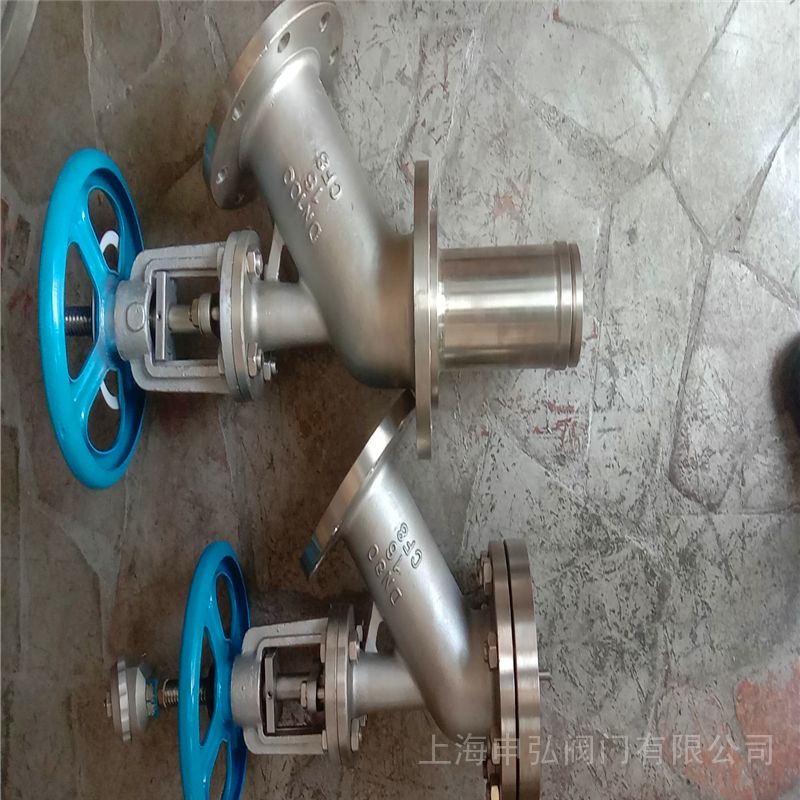

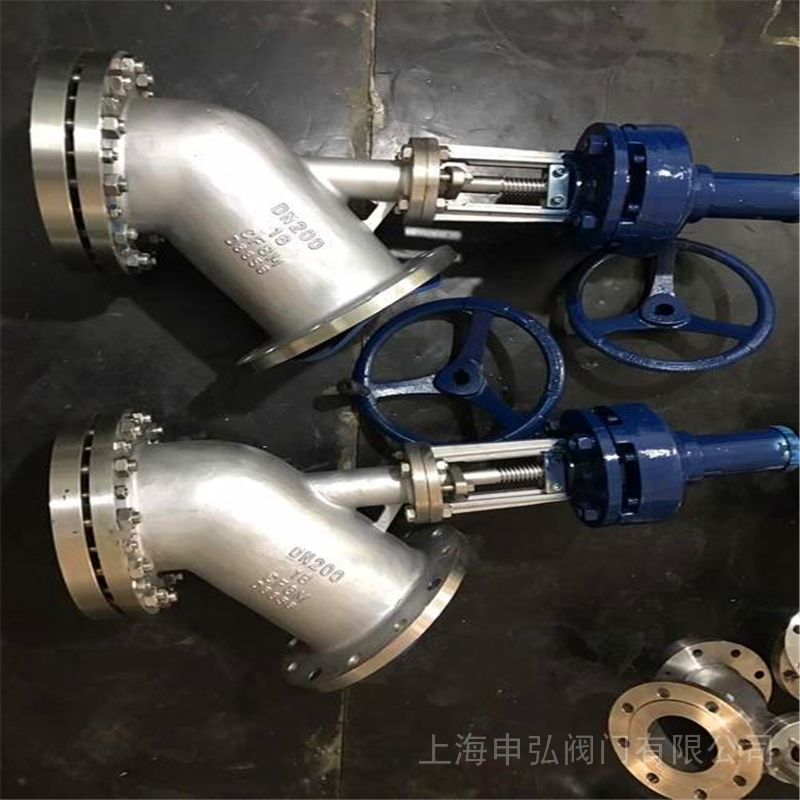

申弘上展式放料阀FL41HFL41H​​​
详细信息| 询价留言品牌:申弘 型号:FL41H 连接形式:法兰 材质:不锈钢 公称通径:15-800 mm 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体 密封形式:硬密封式 标准:国标 外形:中型 用途:截止 压力环境:常压 工作温度:常温 类型:直角式 流动方向:单向 驱动方式:手动 零部件及配件:配件 密封材料:FKM 驱动方式:手动 FL41H上展式放料阀 产品说明

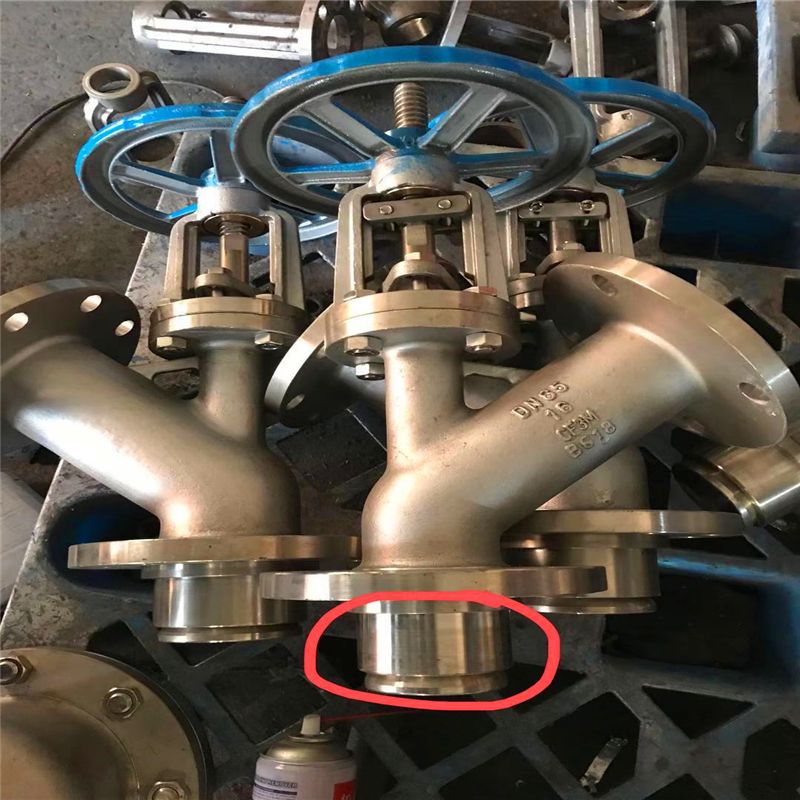

上展式放料阀一般用于反应釜釜底,如配有釜底法兰的反应釜购买前需要提供釜底法兰尺寸;放料阀操作方便,开启自由,运动灵活;阀瓣装配维修简单,密封结构合理,密封圈更换方便。本实用新型涉及的一种上展式放料阀,包括阀体,阀杆,阀瓣,阀座,手轮和放料口,所述的阀体底端安装有手轮,所述手轮通过阀杆与设置在阀体顶端的阀瓣轴连接,其特征在于:所述的阀体下部设有两个以上放料口.并在所述的放料口外壁设有保温夹套,所述的保温夹套上设有保温口,在物料结晶堵塞放料口时,打开保温口上的阀门,向保温夹套内冲放高温蒸汽,加速物料结晶溶解,使物料顺利流通.
上展式放料阀主要⽤反应釜,储罐和其它容器的底部排料、放料、取样和⽆死区关断操作。借助于阀⻔底部法兰焊接于储罐和其它容器的底部,因此消除⼯艺介质通常在容器出⼝的残留现家、放料阀根实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种⼯作⽅式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈。在开启阀⻔瞬间,可以保护阀体不破介质冲刷,腐蚀,并对密封圈进⾏特殊处理,使表⾯硬度达到HRC5-62,具有⾼耐磨、耐腐蚀的功能,阀瓣密封根据需要时封⾯均堆焊有硬质合⾦,密封副采⽤线密封,保证密封的可靠性,并可防⽌结疤。同时采取短⾏程阀瓣的设计。
FL41H上展式放料阀产品特点:
1、阀体内腔装有耐冲刷、耐腐蚀的密封圈。
2、密封面采用线密封,保证密封的可靠性,并可防止结疤。
3、阀瓣密封根据需要时封面均堆焊接有硬质合金,具有高耐磨、耐腐蚀的功能。
放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。主要分为:上展式放料阀、下展式放料阀、放料球阀。适用于腐蚀性介质。上展式用于有搅拌器(除框式锚式)的反应釜放料;而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料,并进行特殊处理,使表面硬度达到HRC48~52,具有高耐磨、耐腐蚀的功能,保证了阀门的密封可靠性。上展式放料阀为阀瓣向上运动阀门打开,打开时阀门需克服介质作用力,打开时较关闭力矩大。下展式、柱塞式放料阀为阀瓣(柱塞)向下运动阀门打开,打开时运动方向与介质作用力相同,因而打开时较关闭力矩小。
FL41H上展式放料阀适用介质及温度:
(1)使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。
(2)使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
(3)严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
(4)不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。
FL41H上展式放料阀耐腐蚀性说明:
(1)聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。
(2)使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
(3)严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
(4)不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。
FL41H上展式放料阀主要技术参数:
压力
工作温度
适用介质
公称压力
1.6
上密封试验
≤175℃
水、颗粒、油品等
壳体试验
2.4
高压密封试验
FL41H上展式放料阀主要零件材料:
阀体
阀瓣、密封圈、阀杆
螺母
壳体试验
不锈钢
铜

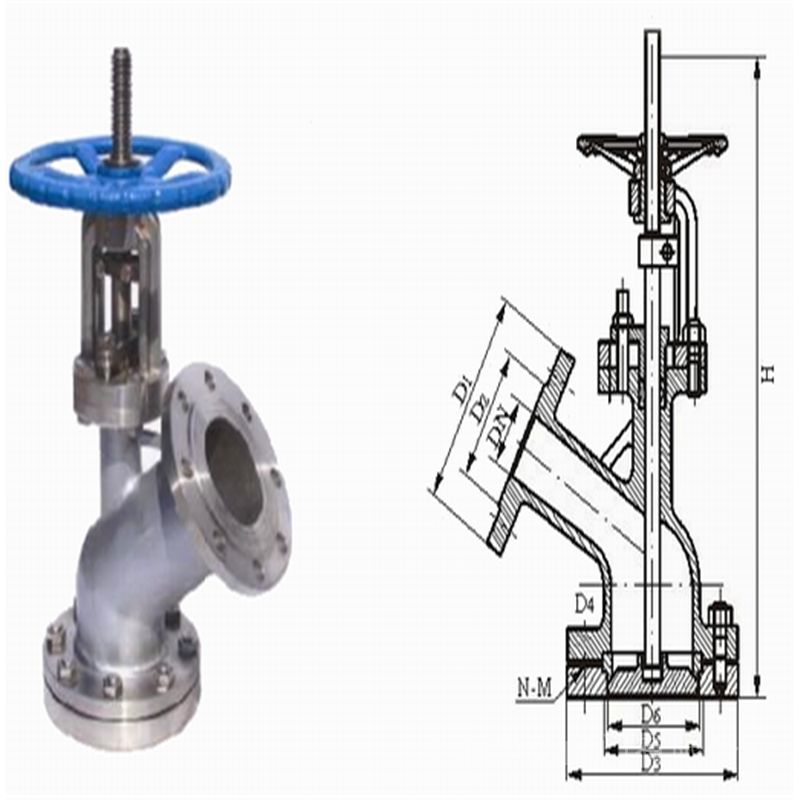

FL41H上展式放料阀主要外形尺寸(法兰尺寸按JB79PN1.6MPa):
口径
上展式
下展式
D
D3
H
D0
D
D3
H
D0
25
115
115
270
160
115
135
225
160
32
135
135
285
160
135
145
300
160
40
145
145
355
180
145
160
340
180
50
160
160
370
180
160
180
345
180
65
180
180
465
220
180
195
425
220
80
195
195
480
250
195
215
445
250
100
215
215
590
280
215
260
535
280
125
245
245
730
300
245
280
585
300
150
280
280
775
320
280
330
665
320
本实用新型涉及放料阀技术领域,尤其是一种手动上展式放料阀.这种手动上展式放料阀,具有阀体,所述阀体上设有进料口和出料口,阀体上端设有阀盖,阀体下端设有支架座,支架座与支架连接,支架上依次连接有手轮座和手轮;所述阀体内置有阀杆,阀杆一端设有阀板,所述阀盖和阀板之间设有密封圈,阀杆与手轮座之间填充有填料层,填料层外设有密封压盖,所述阀杆外固定套设有挡圈,挡圈位于密封压盖下方;所述出料口中心线与阀杆中心线之间的夹角为30-50°.本实用新型结构简单,设计合理,密封性能好,耐磨损,易于加工,操作维护方便.
FL41H上展式放料阀使用说明:
①放料阀安装前,应取下出口端封头,检查阀内腔及阀瓣、阀座和阀杆等内件是否有污物附着,擦洗阀瓣和阀座两密封面;
②按设计的连接方式将放料阀固定在管路上,固接时不应使阀体承受较大的拉、压、弯曲或扭曲应力;
③放料阀操作即是开启和关闭,对手动放料阀,手轮上标出启闭方向指示箭头和文字,在阀上同时设置开度指示器,顺时针方向旋转手轮,放料阀关闭,逆时针方向旋转手轮,则放料阀开启,开度指示器可指明放料阀的启闭状态;
④关闭时应用力关紧,以防止内漏,不允许在阀内带压状态下更换填料,但可适当压缩填料;
⑤开启初和关闭终时所需启闭力矩较大,启闭放料阀时只允许一个人双手握住手轮边缘用力旋转手轮,绝不允许使用杠杆或其它工具增大启闭力矩,以防止损坏手轮、阀杆或阀杆螺母等零部件;
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
-
