    FL941H电动上展式放料阀申弘

    产品型号: FL941H
    品  牌: 申弘
    • ≧1 台
      ¥2653.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

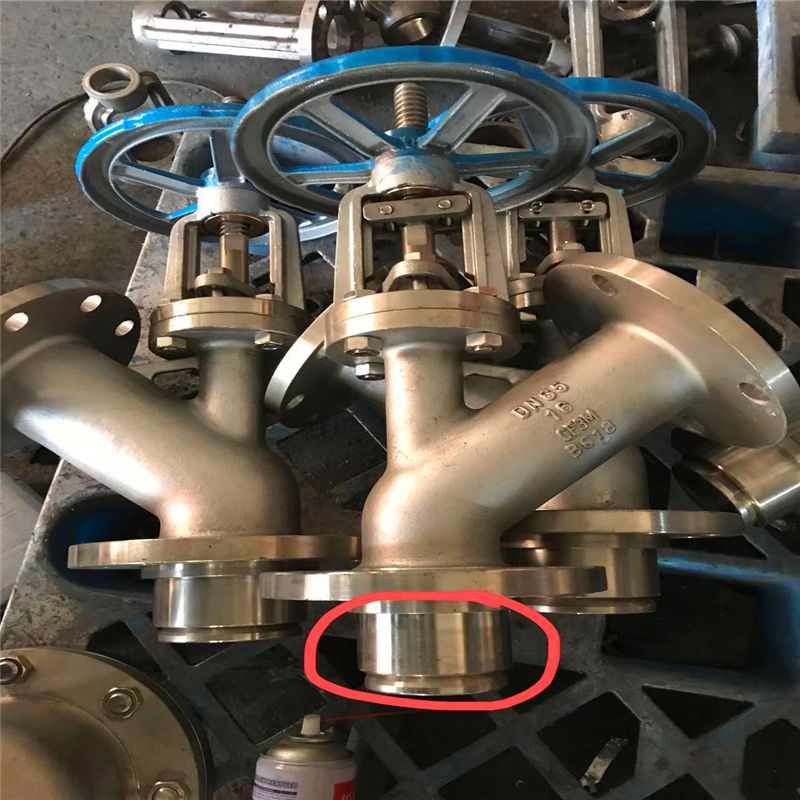

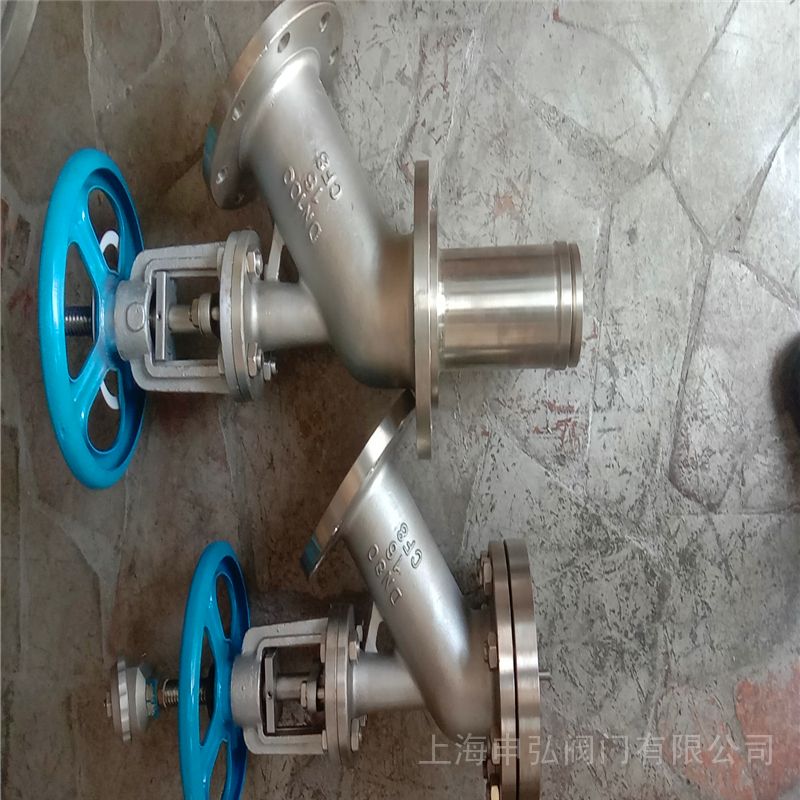

    FL941H电动上展式放料阀 产品说明
    主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要,放底结果设计为平底,阀体为V型,并提供提升和下降两种工作方式的阀瓣。

    阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金,密封面采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。是一种特殊结构的放料球阀,用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,从而达到启闭通道的目的。阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能优越。主要应用于精细化工、制药、化工行业,也可用于细软颗粒介质输送。采用PPL密封材料后,更为耐磨,是真空放料的较理想产品。

    FL941H电动上展式放料阀标准规范

    1.设计制造标准按GB/T12235-2007

    2.结构长度标准按企业标准

    3.法兰连接按JB/T79-94,GB/T9113 HG20592-2009等

    4.试验与检验按GB/T13927-2008

    上展式与下展式区别

    放料阀主要用于储料罐、反应釜及其他容器的底部排放物料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式;上展式用于有搅拌器(除框式锚式)的反应釜放料;而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料,并进行特殊处理,使表面硬度达到HRC48~52,具有高耐磨、耐腐蚀的功能,保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

    FL941H电动上展式放料阀主要零件材质

    零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
    阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
    螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

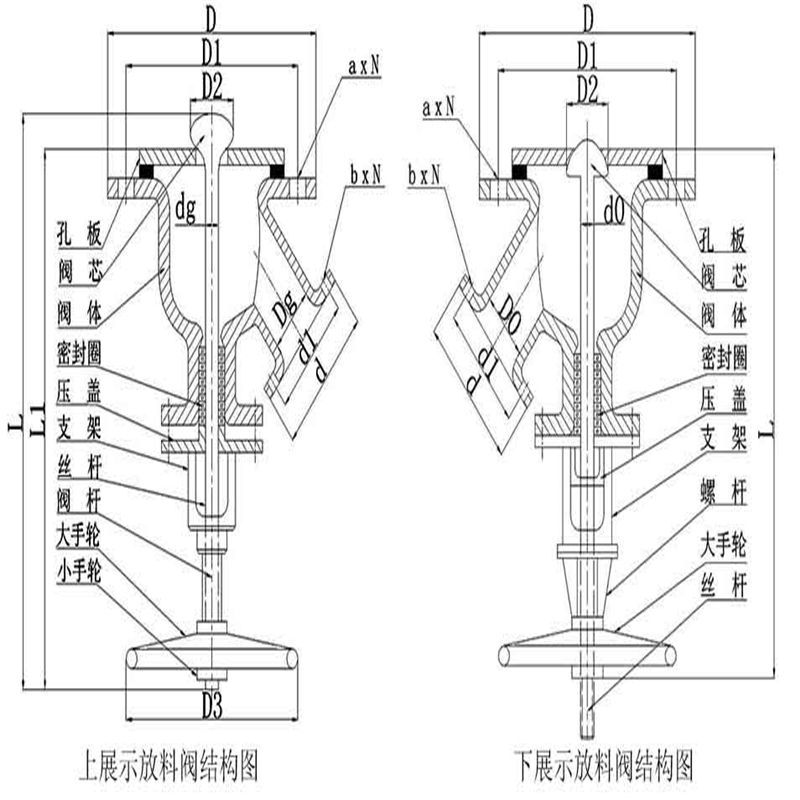

    FL941H电动上展式放料阀外形结构图

    FL941H电动上展式放料阀主要外形尺寸(上展式)

    DN d D D1 D2 D3 D4 D5 D6
    25 25 115 85 65 115 85 60 40
    32 32 135 100 78 135 100 65 45
    40 40 145 110 85 145 110 80 60
    50 50 160 125 100 160 125 85 70
    65 65 180 145 120 180 145 125 85
    80 80 195 160 135 195 160 135 95
    100 100 215 180 155 215 180 160 130
    125 125 245 210 185 245 210 180 140
    150 150 280 240 210 280 240 185 165
    200 200 335 295 265 335 295 255 230

    主要外形尺寸(下展式)

    DN d D D1 D2 D3 D4 D5 D6
    25 25 115 85 65 135 100 75 55
    32 32 135 100 78 145 110 80 57
    40 40 145 110 85 160 125 100 65
    50 50 160 125 100 180 145 125 70
    65 65 180 145 120 195 160 135 90
    80 80 195 160 135 215 180 155 130
    100 100 215 180 155 245 210 195 135
    125 125 245 210 185 280 240 180 145
    150 150 280 240 210 335 295 215 185
    200 200 335 295 265 405 355 300 220
    250 250 405 355 320 460 410 350 240



    具体地说是一种电动放料阀,包括固定于机座上的电动执行机构,在机座上端还固定有支撑杆,支撑杆上端固定有支撑法兰,阀体固定于支撑法兰上,且阀体与支撑法兰结合面的下部设置有压盖,阀体上端设置有阀座,阀芯设置于阀座上,且阀芯下端从压盖中穿出,电动执行机构的输出轴端通过阀芯联轴器与阀芯相连接.本实用新型产品结构简单,合理,在使用过程中由电动执行机构带动阀芯进行转动,实现阀体放料作业,动作过程安全可靠.阀体上部与通过垫片实现与阀座之间的密封连接.阀体下部通过支撑法兰与压盖紧固连接.

    FL941H电动上展式放料阀安装注意事项:

    (1)、安装位置、高度、进出口方向符合设计要求,连接应紧密。

    (2)、安装在保温管道上的手动阀门,手柄均不得向下。

    (3)、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
