    FL6S41F气动带手动放料阀申弘

    产品型号: FL6S41F
    品  牌: 申弘
    • ≧1 台
      ¥2853.00
    所 在 地: 上海闵行区
    更新日期: 2024-11-30
    详细信息
     品牌:申弘  型号:FL6S41F  连接形式:法兰
     材质:碳钢  公称通径:15-800 mm 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体
     密封形式:软密封式  标准:国标  外形:中型
     用途:截止  压力环境:常压  工作温度:常温
     类型:直角式  流动方向:单向  驱动方式:气动
     零部件及配件:配件  密封材料:FKM  驱动方式:气动

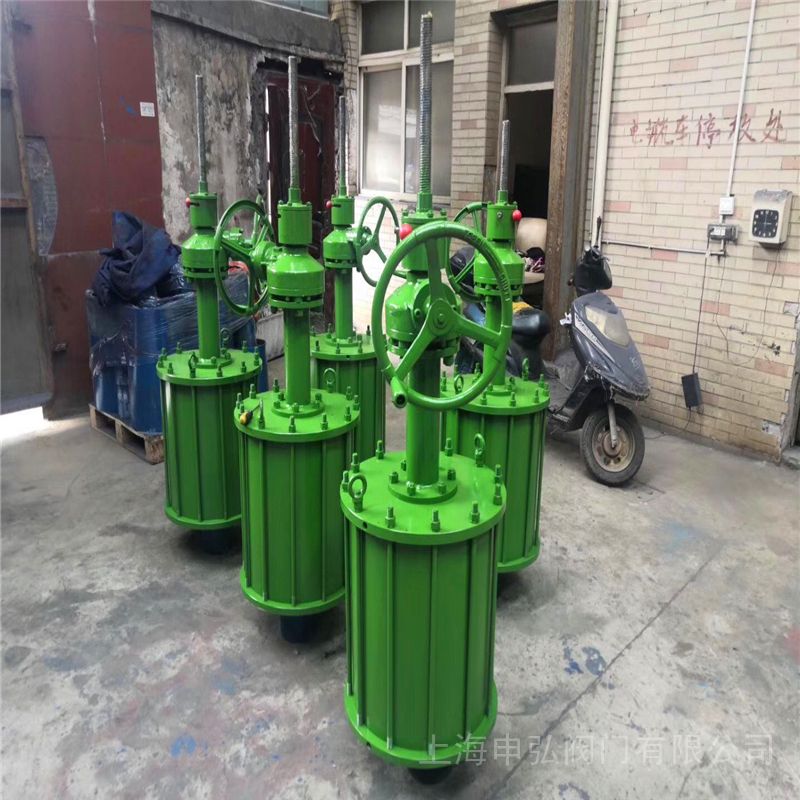

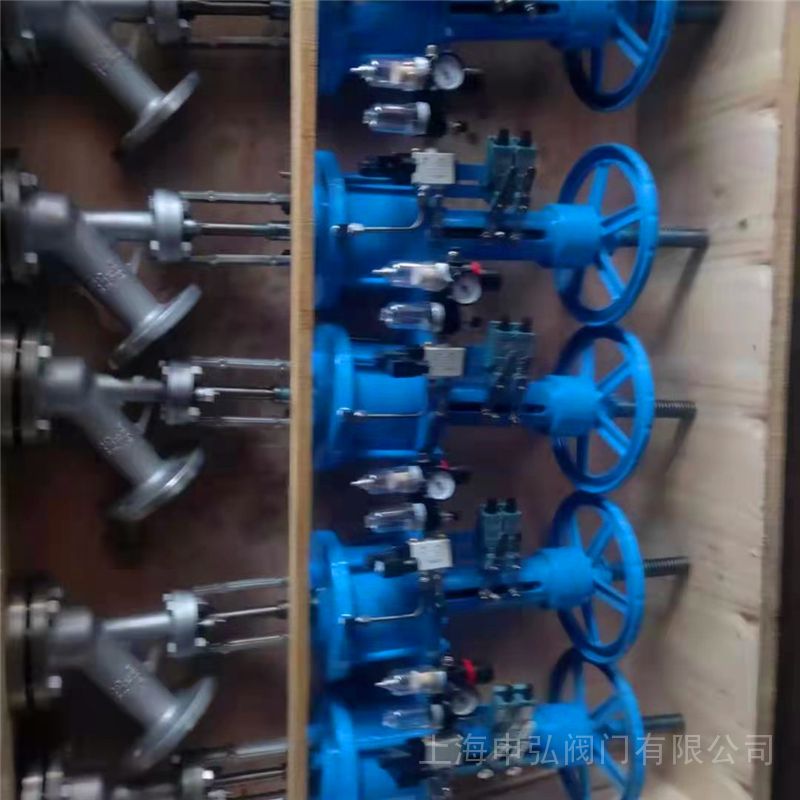

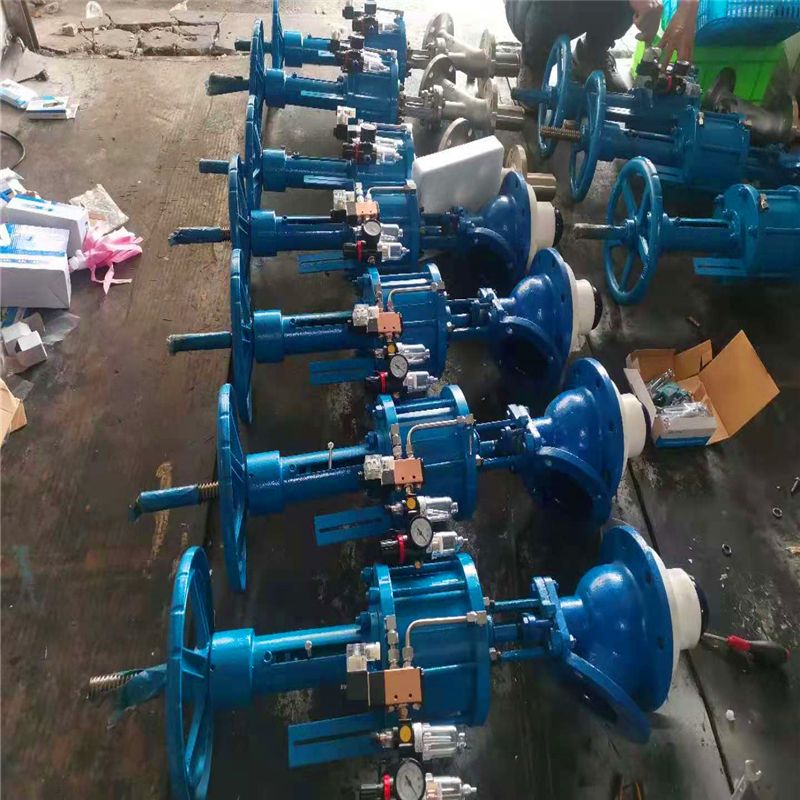

    FL6S41F气动带手动放料阀 产品说明
    本实用新型涉及化工设备领域,特别是涉及一种气动式放料阀。气动放料阀由气动执行器与放料阀(有上展式和下展式)组成,是利用气源压力来控制阀门操作的气动阀门,主要用于储料罐、反应釜及其他容器的底部排放物料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。

    背景技术:

    放料阀主要用于化工领域的反应釜、储罐和其它容器的底部排料、放料、取样等操作。放料阀借助于阀门底部法兰焊接于反应釜、储罐和其它容器的底部。目前,化工生产中使用的放料阀一般采用手动或电动控制,其控制过程不够灵敏快捷,控制效率不佳,阻碍了放料的速度。

    实用新型内容本实用新型主要解决的技术问题是提供一种气动式放料阀,结构简单,动作简单,工作连续,采用PLC控制器对气动单元的动作进行自动控制,能够实现远程操作,更加快捷灵敏,更加安全可靠,同时加快了放料的速度,提高了工作效率。为解决上述技术问题,本实用新型采用的一个技术方案是提供一种气动式放料阀,包括阀体、设置在阀体中心的阀杆以及设置在阀体底部的气动单元,气动单元内部设置有气缸和活塞,活塞连接阀杆的底端,气动单元外部设置有操作杆,气动单元的外部还连接有PLC控制器,气动单元与阀体之间设置有气压测量表和充气瓶。

    FL6S41F气动带手动放料阀工作原理:

    1、轻松转动手轮,将切换手柄推移到(分)指示牌,即可进行气动操作。

    2、当气源进入电磁阀后,电磁阀自动开戾上(或下)输气口,电磁阀接通电源时,阀门自动开启,断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。

    3、当气源进入气缸上部时,将活塞推向下部,即关闭阀门。

    4、当气源进入气缸下部时,将活塞推向上部,即开启阀门。

    5、连续作业时,按上述作往返动力。

    工作原理:

    1、关闭气源,在无气源压力下,轻松转动手轮,逐渐使切换手柄推移至(合)指示牌,即可进行手动操作。

    2、转动手轮,逆时针阀门开,顺时针阀门关。

    在本实用新型一个较佳实施例中,所述阀体包括*管体和第二管体,*管体与第二管体之间呈倾斜设置。在本实用新型一个较佳实施例中,所述阀体与阀杆之间为螺纹固定连接。在本实用新型一个较佳实施例中,所述阀杆贯穿阀体,阀杆沿阀体中心上下移动。在本实用新型一个较佳实施例中,所述PLC控制器与气动单元之间电性连接。在本实用新型一个较佳实施例中,所述气压测量表和充气瓶均与气缸连接。

    本实用新型的有益效果是本实用新型气动式放料阀结构简单,动作简单,工作连续,采用PLC控制器对气动单元的动作进行自动控制,能够实现远程操作,更加快捷灵敏,更加安全可靠,同时加快了放料的速度,提高了工作效率,适用于现场操作的环境较恶劣的地方。主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除工艺介质常在容器底部的残留现象,各种操作方式,例如,手动,气动(弹簧复位式,双作用式、带手轮和不带手轮),电动、液动,齿轮等。

    FL6S41F气动带手动放料阀主要零件材质

    零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
    阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
    螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

    FL6S41F气动带手动放料阀外形结构图

    FL6S41F气动带手动放料阀主要外形尺寸(上展式)

    DN d D D1 D2 D3 D4 D5 D6
    25 25 115 85 65 115 85 60 40
    32 32 135 100 78 135 100 65 45
    40 40 145 110 85 145 110 80 60
    50 50 160 125 100 160 125 85 70
    65 65 180 145 120 180 145 125 85
    80 80 195 160 135 195 160 135 95
    100 100 215 180 155 215 180 160 130
    125 125 245 210 185 245 210 180 140
    150 150 280 240 210 280 240 185 165
    200 200 335 295 265 335 295 255 230

    主要外形尺寸(下展式)

    DN d D D1 D2 D3 D4 D5 D6
    25 25 115 85 65 135 100 75 55
    32 32 135 100 78 145 110 80 57
    40 40 145 110 85 160 125 100 65
    50 50 160 125 100 180 145 125 70
    65 65 180 145 120 195 160 135 90
    80 80 195 160 135 215 180 155 130
    100 100 215 180 155 245 210 195 135
    125 125 245 210 185 280 240 180 145
    150 150 280 240 210 335 295 215 185
    200 200 335 295 265 405 355 300 220
    250 250 405 355 320 460 410 350 240


    本实用新型气动式放料阀的有益效果是结构简单,动作简单,工作连续,采用PLC控制器动作进行自动控制,能够实现远程操作,更加快捷灵敏,更加安全可靠,同时加快了放料的速度,提高了工作效率,适用于现场操作的环境较恶劣的地方。以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其他相关的技术领域,均同理包括在本实用新型的专利保护范围内。

    FL6S41F气动带手动放料阀日常维护及注意事项

    1、氮源应保持干燥和清洁,定期对过滤器进行放水。

    2、保持氮源压力正常(0.4~0.7Mpa),电气部分的电源信号无短路或断路故障,防止水,保证电磁阀和回信开关正常工作。

    3、在正常工作情况下,每月检验一次,每年检修一次。

    气动带手动放料阀注意:

    1、气动操作时,必须将切换手柄完全推移至(分)指示处,切莫使手柄 处于分合不明的状态,否则,将会损坏内部机件。

    2、严禁敲打或撞击手柄。

    气动带手动放料阀安装时应注意以下事项:

    1、保持阀瓣于封圈密封面无污垢、泥沙.。

    2、检查填料于活塞是否密封良好, 不得私自拆装,要技术人员的指导下。

    3、气缸拆下长时间不用时,所有加工表面应涂防锈油,进、排气口应加防尘堵塞。

    在气动带手动放料阀安装后进行管路强度试压时阀瓣必须修全部开启:

    1、安装前应仔细核对使用情况是否与本阀门性能相符。

    2、检查各部件是否拧紧。

    3、应保证在工作、维护和更换上的方便。

    气动带手动放料阀在使用过程中应定期检查:

    1、请检查阀杆和填料磨损 情况,以免泄漏 。

    2、定期对气动头表面除尘和维护。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
