FL641F气动不锈钢放料阀申弘
详细信息| 询价留言品牌:申弘 型号:FL641F 连接形式:法兰 材质:不锈钢 公称通径:15-800 mm 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体 密封形式:软密封式 标准:国标 外形:中型 用途:截止 压力环境:常压 工作温度:常温 类型:直角式 流动方向:单向 驱动方式:气动 零部件及配件:配件 密封材料:FKM 驱动方式:气动 FL641F气动不锈钢放料阀 产品说明
一种气动式放料阀,其特征在于,包括阀体、设置在阀体中心的阀杆以及设置在阀体底部的气动单元,气动单元内部设置有气缸和活塞,活塞连接阀杆的底端,气动单元外部设置有操作杆,气动单元的外部还连接有PLC控制器,气动单元与阀体之间设置有气压测量表和充气瓶。
本实用新型公开了一种气动式放料阀,包括阀体、设置在阀体中心的阀杆以及设置在阀体底部的气动单元,气动单元内部设置有气缸和活塞,活塞连接阀杆的底端,气动单元外部设置有操作杆,气动单元的外部还连接有PLC控制器,气动单元与阀体之间设置有气压测量表和充气瓶。通过上述方式,本实用新型气动式放料阀结构简单,动作简单,工作连续,采用PLC控制器对气动单元的动作进行自动控制,能够实现远程操作,更加快捷灵敏,更加安全可靠,同时加快了放料的速度,提高了工作效率。
放料阀根据实际情况的需要,放底结果设计为平底,阀体为V型,并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金,密封面采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。
FL641F气动不锈钢放料阀标准规范
1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94,GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008
FL641F气动不锈钢放料阀性能范围:
(一)、耐腐蚀性
1、使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的终于低用温度-29℃,*高温度为425℃。)
2、使用介质如颗粒、油品、纸浆、二氧化碳(不锈钢材质的*低使用温度为-100℃,*高使用温度为232℃)
3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃,浓度>30%)
(二)、不锈钢的一般工作温度:≤150℃
(三)、压力范围:0.6~2.5Mpa
(四)、通径范围:25~250mm
FL641F气动不锈钢放料阀工作原理:
1、轻松转动手轮,将切换手柄推移到(分)指示牌,即可进行气动操作。
2、当气源进入电磁阀后,电磁阀自动开戾上(或下)输气口,电磁阀接通电源时,阀门自动开启,断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。
3、当气源进入气缸上部时,将活塞推向下部,即关闭阀门。
4、当气源进入气缸下部时,将活塞推向上部,即开启阀门。
5、连续作业时,按上述作往返动力。
FL641F气动不锈钢放料阀压力规范:
压力
工作温度
适用介质
公称压力
1.6
上密封试验
≤175℃
水、颗粒、油品等
壳体试验
2.4
高压密封试验

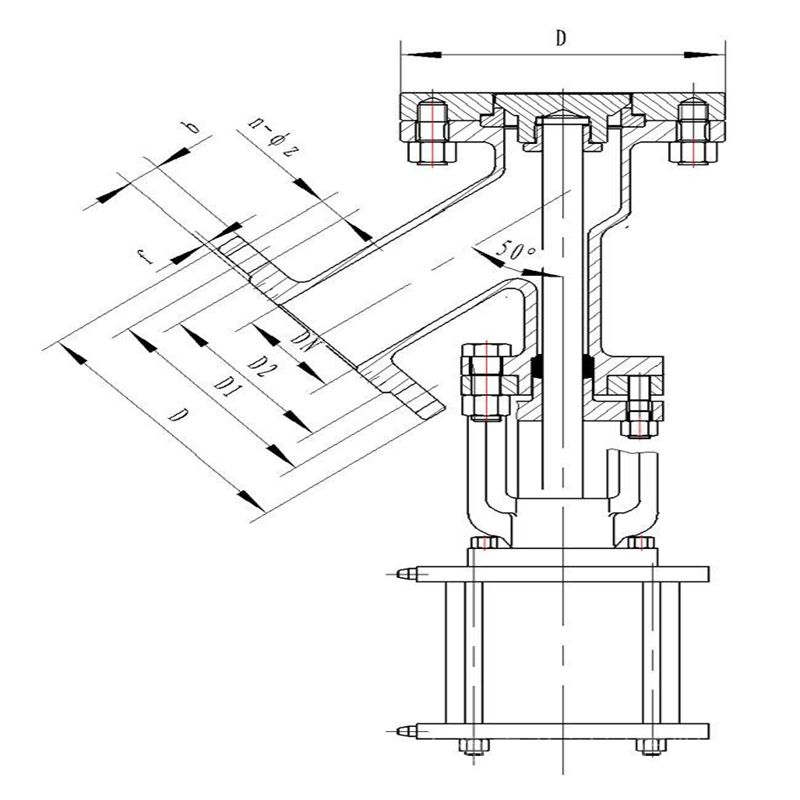

FL641F气动不锈钢放料阀外形结构图:

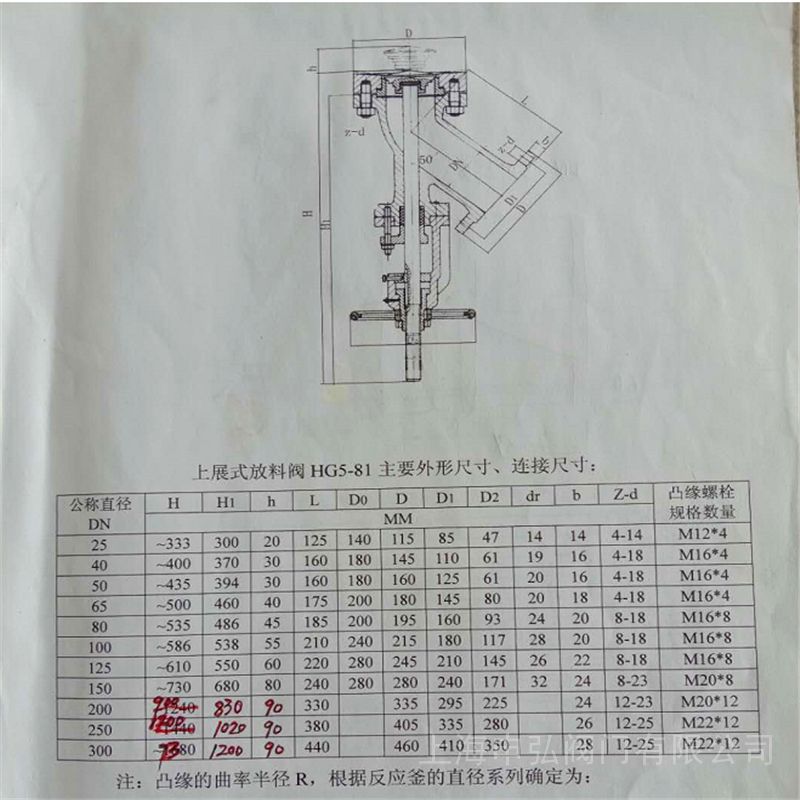

FL641F气动不锈钢放料阀连接尺寸:DN
上法兰
上法兰
下法兰
密封座
D1
D2
D3
D4
D5
D6
25
115
80
115
85
32
135
100
135
100
40
145
110
145
110
80
60
50
165
125
160
125
85
70
65
180
145
180
145
130
85
80
195
160
195
160
135
95
100
215
180
215
180
160
130
125
245
210
245
210
160
140
150
280
240
280
240
185
165
200
335
295
335
295
/
/
主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除工艺介质常在容器底部的残留现象。放料阀根据实际情况的需要,放底结果设计为平底,阀体为V型,并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金,密封面采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、染料、食品加工等行业广泛使用。各种操作方式,例如,手动,气动(弹簧复位式,双作用式、带手轮和不带手轮),电动、液动,齿轮等。
FL641F气动不锈钢放料阀维护保养和安装使用注意事项:
1、阀门应整体的存放在通风干燥库房内,严禁堆置或露天存放,阀门通径两端需板堵塞。
2、安装前需仔细检查阀门,并清除阀门内在运输、存放过程中造成的损害。
3、在安装前应注意各部的螺丝受力是否平衡、升降(活动)是否灵活。
4、阀门应安装在无剧烈震动和冲击的地方,以及使用阀门无损害的场地。
5、当出料受堵塞时,可以使用金属杆或硬性工具疏通,要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。
6、应尽量避免酸碱介质交替使用(除中和反应介质),以免缩短寿命。
7、根据介质性能及使用期,应经常检查阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。
8、若发现阀门面有损坏时应立即停用,可用专门材料修补患处,或找生产厂家退换。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
-
