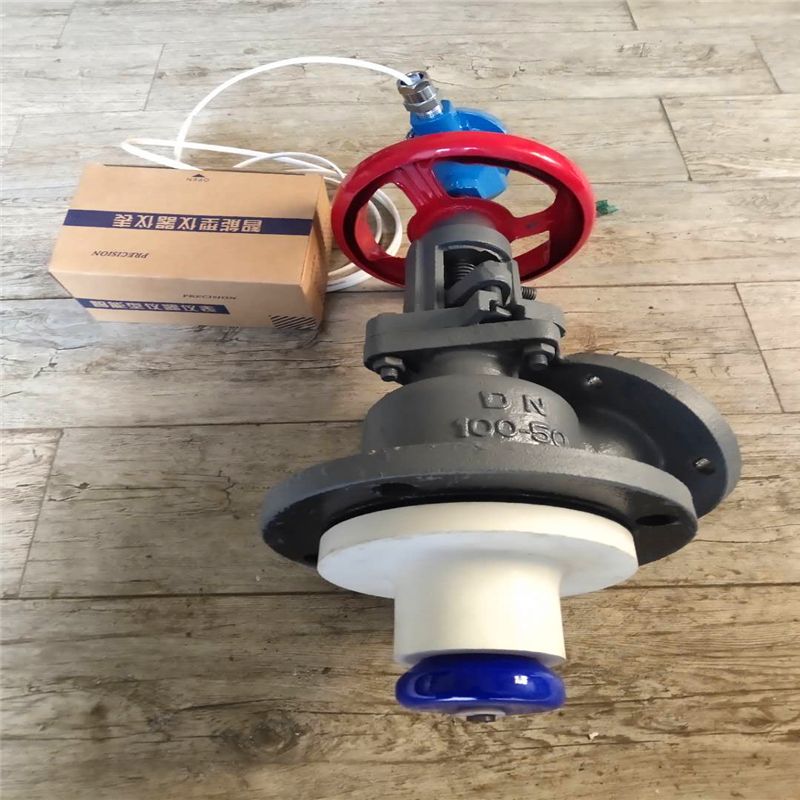

PT100钽钉测温放料阀 产品说明
本实用新型涉及阀门设备领域，尤其涉及一种可以测量温度的复合型的新型的测温放料阀。放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，因此削除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐府蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封闭圈进行特种处理，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、染料、食品加工等行业广泛使用。

PT100钽钉测温放料阀主要设备性能：

（一） 、耐腐蚀性

1、 使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的*低用温度为-290℃，*高温度为425℃）。

2、 使用介质如颗粒、油品、纸浆、二氧化碳气（不锈钢材质地*低温放为-100℃，*高温度为232℃）。

3、 严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度>150℃浓度>30％）。

（二）、不锈钢的一般工作温度：≤150℃

（三）、压力范围：0.6-2.5MPa

（四）、通径范围：25-250mm

PT100钽钉测温放料阀背景技术：

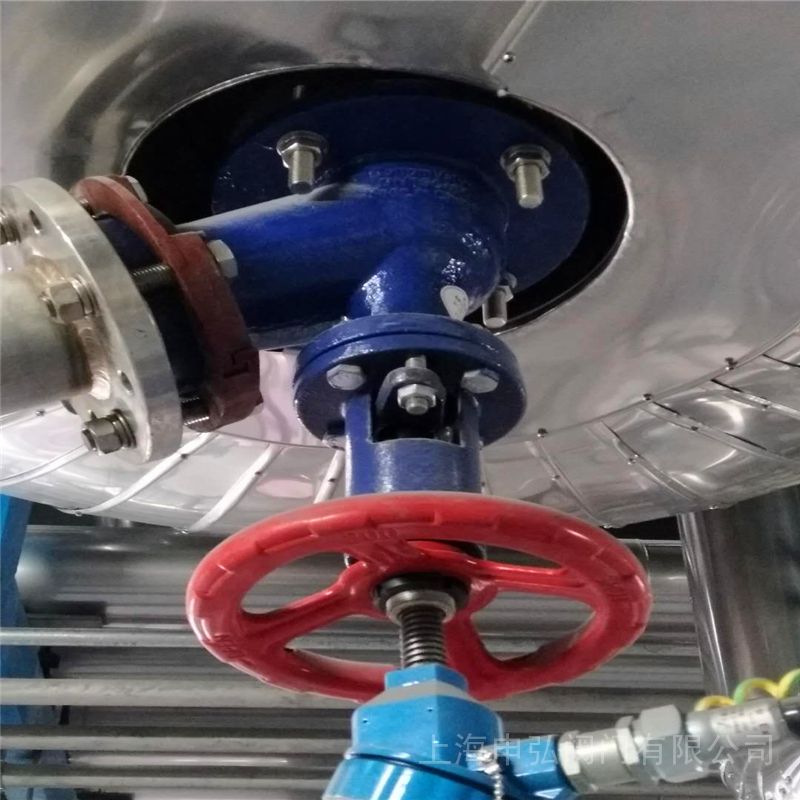

储料罐是现代工业生产中常用的储料设备，一般将物料介质存放在储料罐内，需要使用时，通过放料阀将物料介质排放，通常放料阀是设置在罐体底部的，又称罐底放料阀。而常规的罐底放料阀中不具备测量温度的功能，而一般罐内的温度检测需要储料罐上另外开个孔安装测温装置，在开启放料阀时不能及时的感知放料阀部分的温度，如果储料罐内存放的是易结晶或易冷凝的物料，则放料阀部分的温度检测尤为重要。
PT100温度传感器想焊接延长线后组装到一个工装里面，然后用胶或者其他什么东西填充空白部分，并对传感器进行固定。我试了几种胶水，耐温都不理想，要么就是没有达到250℃就融化了，要么就是达到200℃左右就开始会膨胀松脱，变脆。

我拆开过其他成品封装的PT100，有些好像封装全是胶，但不知道是什么胶，有些是填有白色粉末，好像说是陶瓷，然后再用胶液封装，也不知道是什么胶，高温300℃也没有见膨胀、松脱或变质。一般的PT100温度传感器，是由一个感应节点，也可以是一个探头来感测温度，再通过探头的膨胀变化，对应于阻值以达到温度值，一般来说都是10—90度的，这也就是PT100的含义（一一对应），目前只是传输线断了，对探头和感应器都没变化，所以影响不大

因此本实用新型发明人，针对放料阀部门不能测试温度的问题，旨在发明一种新型的测温放料阀。智能温度控制器的功能特点一种带传感器探头保护套管的测温放料法兰，包括法兰本体与传感器探头保护套管；法 兰本体上设置有用于安装传感器的传感器探头保护套管，保护套管与物料接触部分的长度为5cm，保护套管的传感器接入口内有螺纹，用于安装、固定传感器；传 感器的探头安装在保护套管内；保护套管位于法兰本体外缘与法兰内环外缘之间的中心处；

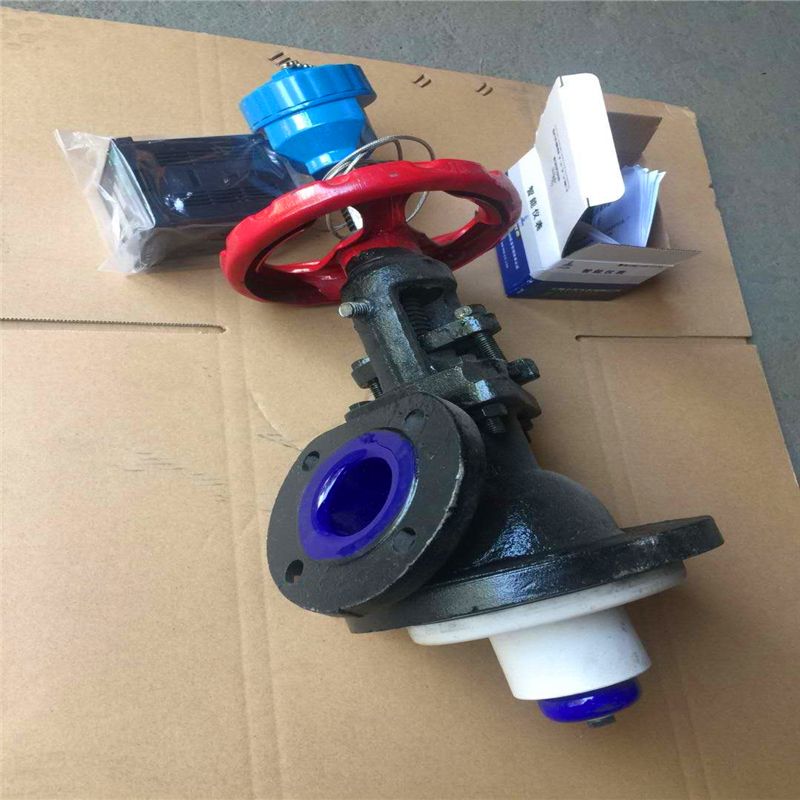

优选地，所述阀体包括互相连接且交叉呈钝角的竖直部和倾斜部，所述竖直部和倾斜部一体设计，且所述竖直部的开口处设置阀瓣，且在所述竖直部和倾斜部的外侧分别设置固定板，所述固定板上设置固定孔，所述固定孔供固定螺栓固定。实现了钝角型的设计，并方便后续的阀杆和温度传感器的设计。

优选地，所述阀杆穿出所述阀体的位置设置阀杆安装座，所述阀杆安装座与阀体一体式设计，且所述阀杆安装座与竖直部处于同一轴线。保证阀杆在运行过程中的流畅。

优选地，所述阀杆安装座与阀杆接触的位置还设置有密封组件，所述密封组件包括t型填料垫、填料、压套和压板，所述t型填料垫的中心为圆孔，供所述阀杆穿过，且所述t型填料垫倒置，所述填料设置在t型填料垫与阀杆安装座的自由端之间，并在所述填料的位置设置压套，所述压套由压板压紧，所述压板与阀杆安装座通过螺栓连接，同时所述压套和压板的中心均为圆孔。通过螺栓来调节压板压紧压套并直接作用于填料，保证密封效果。

优选地，所述阀瓣和阀杆采用一体式结构，且在所述阀杆的中心部位钻长通孔，在所述阀瓣的中心位置钻沉孔，所述长通孔和所述沉孔供所述温度传感器设置。即温度传感器经由阀杆的长通孔穿入阀瓣的沉孔内，阀瓣与物料介质接触，并能将温度传导致阀瓣，阀瓣内的温度传感器能感知温度并传输至计算机终端，进而放料阀开启的同时测试温度的目的。

优选地，所述执行组件包括执行器、对夹块和连接杆，所述执行器通过连接杆与阀杆安装座固定连接，所述执行器的输出轴通过对夹块与所述阀杆连接，并能控制所述阀杆移动。执行器与计算机连接，并能执行计算机的命令，实现自动化的卸料。

PT100钽钉测温放料阀主要零部件材质:

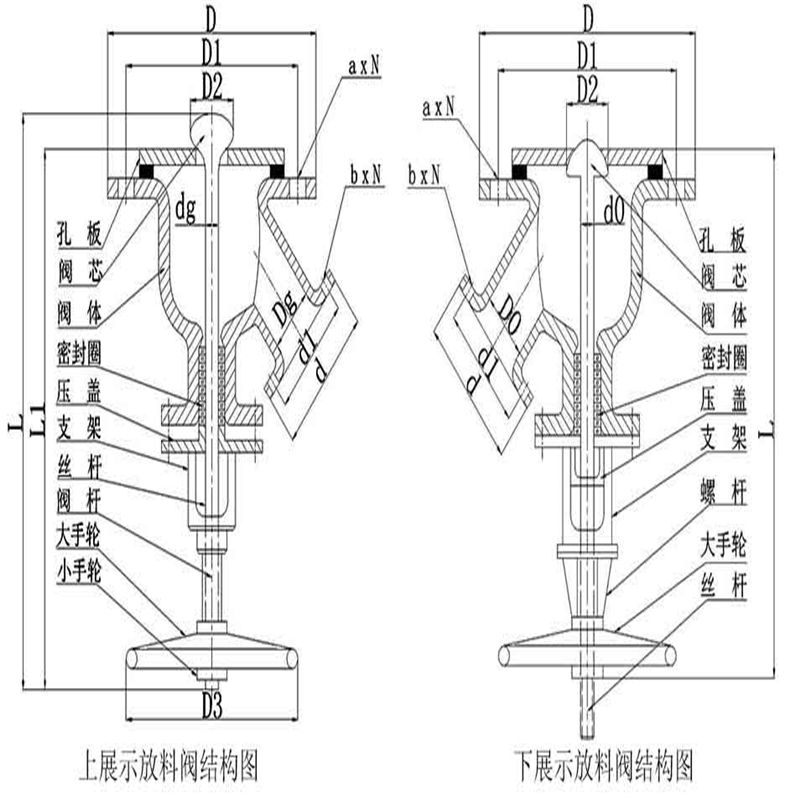

PT100钽钉测温放料阀外形尺寸

上展式放料阀/测温阀尺寸表mm

下展式放料阀尺寸表mm

本实用新型一种新型的测温放料阀的有益效果是，通过计算机终端实时监测物料介质的温度，进行处理之后通过执行器将阀瓣开启和关闭，进而实现流畅的放料。温度感应器感知温度之后，将信息传输至计算机，通过计算机终端实时监测物料介质的温度，计算机进行处理之后通过执行器开启和关闭，进而实现流畅的放料，特别是易结晶和冷凝的物料介质。

PT100钽钉测温放料阀维护保养和安装使用注意事项：

1、 阀门应整齐地存放在通风干燥的库房内，严禁堆置或露天存放，阀门通径两端须用盲板堵塞。

2、 安装前须仔细检查阀门，并清除阀门内在运输、存放过程中造成的损害。

3、 在安装时应注意各部的螺丝受力是否平衡、升降（活动）是否灵活。

4、 阀门应安装在无剧烈震动和冲击的地方，以及使用阀门无损害的场地。

5、 出料当受阻塞时，可以使用金属杆或硬性工具疏通，要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。

6、 应尽量避免酸碱介质交替使用（除中和反应介质），以免缩短寿命。

7、 根据介质性能及使用期，应经常检查阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

8、 若发现阀门面有损坏时应立即停用，可用专门材料修补患处，或委托有关生产单位生产。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
