    ZZWPE电动温控阀申弘

    产品型号: ZZWPE
    品  牌: 申弘
    • ≧1 台
      ¥2800.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

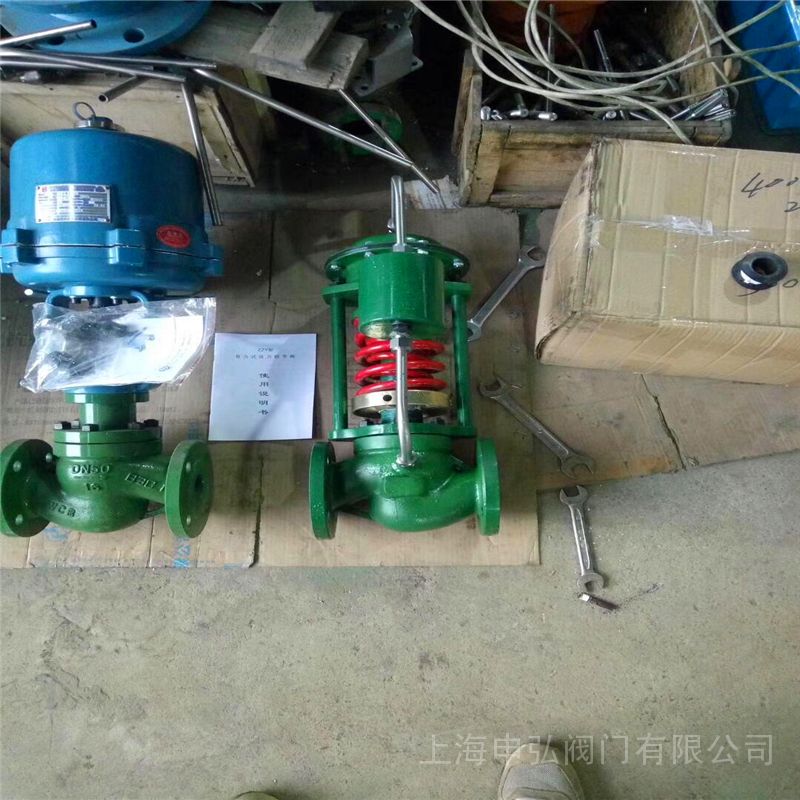

    ZZWPE电动温控阀 产品说明
    本实用新型公开了一种电动温控阀,包括阀体,电动温度执行器等,所述阀体下侧设置有密封垫片,所述密封垫片下侧设置有阀盖,所述阀盖通过紧固螺母与阀体进行连接,所述阀体内部设置有阀芯,所述阀芯底部连接有缸套,所述缸套外侧设置有孔用弹簧挡圈,所述阀芯上侧中心连接有阀杆,所述阀杆下侧连接有内六角螺母,所述阀杆与内六角螺母之间设置有弹簧垫圈,所述阀杆上侧连接有U型螺栓,所述U型螺栓上侧连接有支架,所述支架上侧连接有电动温度执行器,所述阀杆顶部连接有连接螺母,所述连接螺母上侧连接有卡片,所述卡片上侧连接有螺塞杆,该实用新型电动温控阀,口径较现有电动温控阀较大,提高了温控阀的工作效率,提高了其使用的寿命.

    温控阀全称温度控制阀,是供暖系统等应用中流量调节的主要调节设备,其基本原理:通过控制换热器、空调机组、家用热水器或其他用热、冷设备、一次热(冷)媒入口流量,以达到控制设备出口温度。当负荷产生变化时,通过改变阀门开启度(简称开度)调节流量,以消除负荷波动造成的影响,使温度恢复至设定值。

    上述结构所表示的是自动温度控制阀的基本原理,在此之前温度控制主要采用手动控制,即通过一个三通阀门(两入一出),转动阀芯,借以控制两个入口接口的开度,从而控制出口温度,由于该控制方式比较落后,难以精确的控制出口温度,已经慢慢的被淘汰。由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。电动温度调节阀适用于非腐蚀性的液体、气体和蒸汽,在各种加热、冷却系统中的温度控制。电动温度调节阀结构简单,操作方便,选用温度范围广、响应时间快、密封性能可靠。

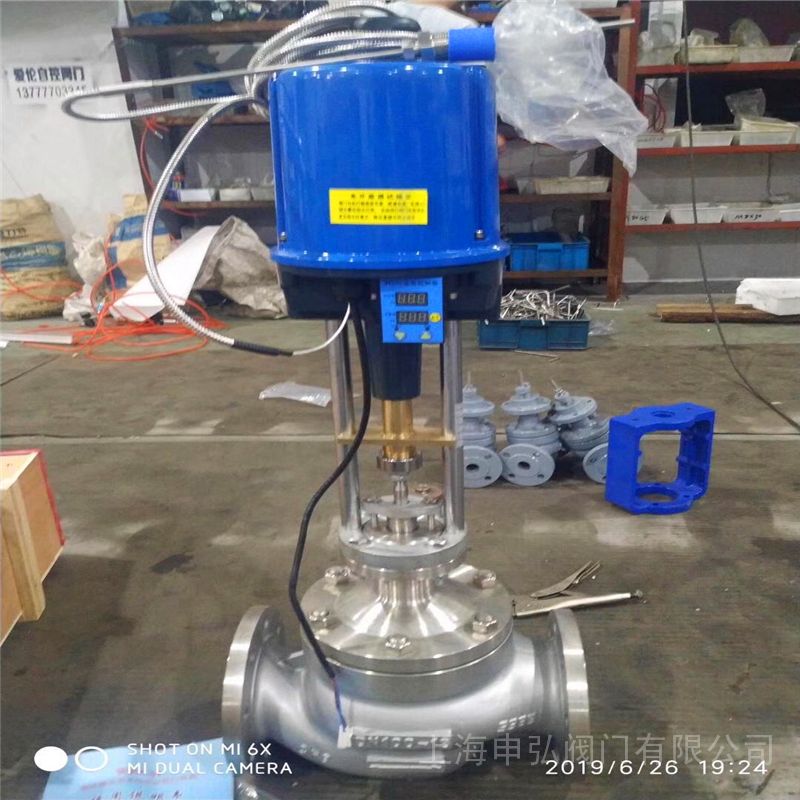

    ZZWPE电动温控阀特点:

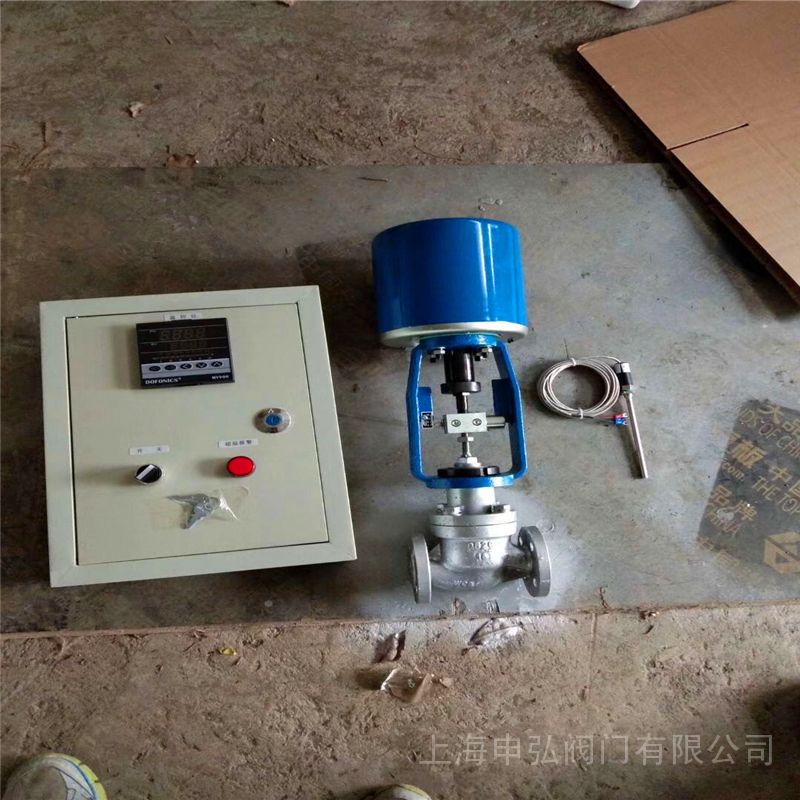

    1、使用现场只须具有单相交流电源AC220V和温度传感器(温包)即可自成温控系统。可直接替代温包和自立式调节阀,更不须另将温控仪和执行器配接。是调节系统和自立式阀门的完美结合。

    2、执行器内具有高度集成化的FDY-258T型温控模块,将温控仪和执行器合二为一,实现机电一体化,使温控系统简化。

    3、控制精度高,响应速度快,性能稳定可靠,工作寿命长。

    4、适应范围广,可在很宽温度范围内进行温度控制。

    5、结构紧凑,安装调试、使用简便。

    自动控制的温控阀主要有两类,一种是自力式温控阀,另一种是电动温控阀,电动温控阀的一个分类是电子温控阀。电子温控阀基于闭环控制,同时采集两入一出三个点位的温度或者单独采集出口温度,通过复杂的运算,控制阀芯的转动角度,从而控制温控阀的出口温度。基于该原理的温度控制阀控制系统比较复杂,且当遇到例如停电状态时,转换为手动控制模式比较困难。它采用复杂的行星齿轮系实现对阀芯开度的准确控制,通过其结构可以看出当前温控阀的一般原理,结构比较复杂,传动环节比较多,如果转换为手动,受传动环节传动效率的约束,以及驱动电机感生电阻滞的影响,操作卡滞的现象非常明显。

    关于电子温控阀手动状态与自动状态的变换原因还可见于为此,它进一步公开了一种温控阀控制装置,基本原理是,通过断开电机与阀门的传动链,借以实现消除传动链部分对手动状态的影响。具体是,采用一种由所谓的断续键驱动的中介齿轮,并在该中介齿轮侧和断续键侧分别设有复位结构,手动部分另需额外设置操作机构。

    温控阀控制装置结构相对比较复杂,用于断开和续接的结构配有两个复位结构,且需要施加偏压,复位环节本身容易失效,而具备两个复位环节,会进一步增加失效概率。其中,操作机构与中介齿轮的驱动部分属于两个单元,结构相对比较复杂。另外,其断开的状态也无法自动保持,操作不便。由控制阀门 、执行器、传感器和毛细管等部件组成。电动温控阀按用途分为加热型和冷却型。电动温控阀( 适用于较大口径及导热油控制 ) ,该阀*大的特点只需普通 220V 电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

    电动温控阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。主要特点如下:

    1 、控制精度高,工作稳定,安全可靠。

    2 、感温液体膨胀均匀,比例式调节控制。

    3 、温度设定操作简单,调节方便。

    4 、体积小、重量轻,安装方便。

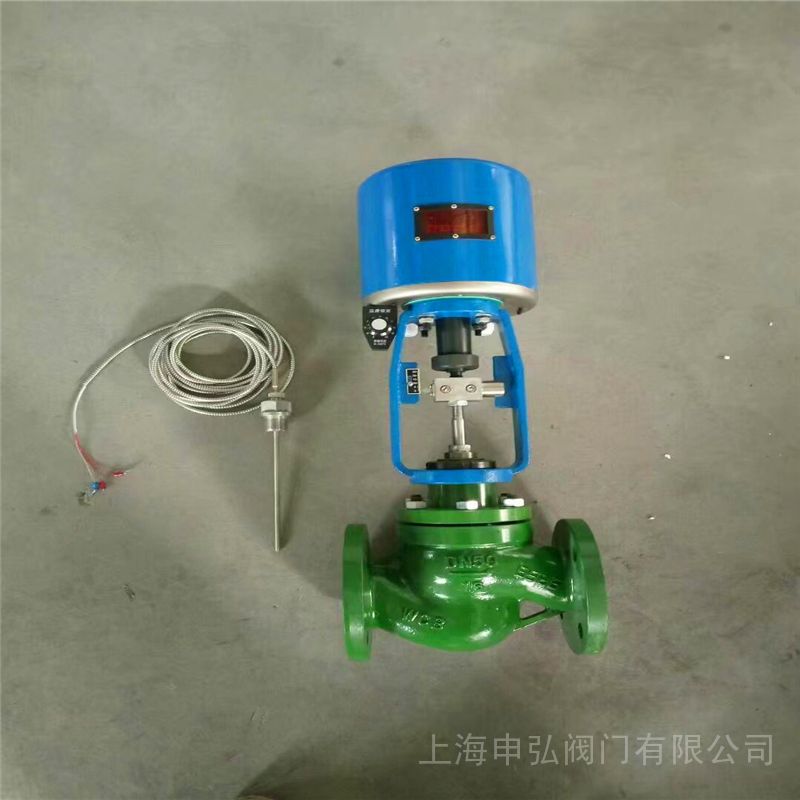

    二、ZZWPE电动温控阀工作原理

    电动温控阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理:工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

    ZZWPE电动温控阀技术参数
    公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
    流通能力(m3/h) 7 10 16 25 40 63 100 160 250 400 630
    额定行程(mm) 6 8 10 14 20 30 30 40
    阀盖形式 标准型-17~+230℃、高温型+230~+450℃
    压盖型式 螺栓压紧式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
    阀芯形式 单座、套筒式阀芯
    流量特性 直线性
    调节精度(℃) ± 1 ~ ± 5
    使用介质 蒸汽、水、油、气体
    允许
    泄漏量
    硬密封 10 -4 X 阀额定容量
    软密封 "0"
    温包、毛细管材料 H62、1Cr18Ni9Ti
    毛细管长度 3米、5米、10米
    温度控制范围 0~250℃
    设定值偏差 ±2℃
    执行器型号 3810系列、PSL系列
    主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
    防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
    环境温度:-25~+70℃、环境湿度:≤95%

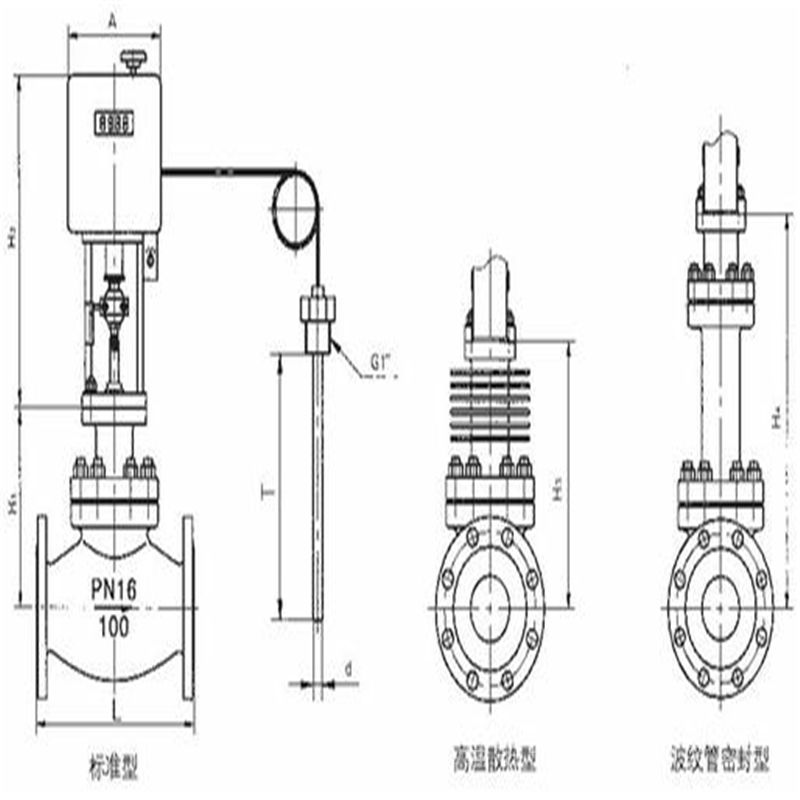

    四、ZZWPE电动温控阀 结构图

    ZZWPE电动温控阀外形尺寸


    公称通径 DN 20 25 32 40 50 65 80 100 125 150 200
    L PN16/25 181 184 200 222 254 276 298 352 410 451 600
    PN40 194 197 200 235 267 292 317 368 425 473 610
    PN64 206 200 210 251 286 311 337 394 440 508 650
    H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
    PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
    PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
    H1 132 132 158 170 179 214 221 234 270 294 331
    H2 CHL 465 465 465 465 465 560 560 560 560 560 788
    3810 373 373 495 495 495 700 700 700 725 725 725
    D 177 177 177 177 177 182 182 182 182 182 218
    R 225 225 225 225 225 257 257 257 310 310 310
    注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取*新数据。

    有鉴于此,本发明的目的在于提供一种结构紧凑的电子温控阀,以提高其使用的可靠性。本发明采用以下技术方案: 假如是对原系统软件中调节阀开展了维修,除开对所述各类开展校检外,还解决旧阀的填料函和相接处等位置开展密闭性查验。

     调节阀在当场应用中,许多通常并不是由于调节阀自身品质所造成,只是对调节阀的安裝错误操作所导致,如安裝自然环境、安裝部位及方位不善或是是管道不清理等缘故引发。因而电动式调节阀在ZZWPE电动温控阀安裝应用时要留意下列几层面:

     (1)调节阀归属于当场仪表盘,规定工作温度应在-25~60℃范畴,空气湿度95%。假如是安裝在室外或高溫场所,应采用防潮、减温对策。在有震源的地区要杜绝振源或提升隔振对策。

     (2)调节阀一般应竖直安裝,独特状况下能够歪斜,如歪斜视角挺大或是阀自身重量很大时对阀应提升支撑板件维护。

     (3)安裝调节阀的管路一般不必离路面或木地板太高,在管路高宽比超过2m时要尽可能设定服务平台,以利于操作员轮和有利于开展检修。

     (4)稳定平衡电动式调节阀安裝前解决管道开展清理,清除废弃物和焊穿。安裝后,为确保避免残渣残余在阀身体,还应再度对闸阀开展清理,即进入物质时应使全部闸阀打开,以防残渣卡死。在应用手柄组织后,应修复到原先的空挡部位。

     (5)以便使调节阀在产生常见故障或检修的状况下使加工过程能再次开展,调节阀需加旁通阀管道。另外还应需注意,调节阀的安裝部位是不是合乎加工工艺全过程的规定。

     (6)电动式温度调节阀的电气设备一部分安裝应依据相关电器设备工程施工规定开展。如果是防爆型商品应按《发生爆炸风险场地电气设备安装标准》规定开展安裝。如当场输电线选用SBH型或其他六芯或八芯、直径为Φ11.3mm上下的套胶安裝电缆。在应用检修中,在易燃易爆场地禁止插电打开表盖检修和对隔爆面开展撬打。另外在拆卸中不必碰伤或刮伤隔爆面,维修后要转变成原先的隔爆规定情况。

     (7)电动执行器的减速机折解后应留意给油润化,低速电机一般不必拆卸给油。装配线后还应查验阀位与阀位开启度标示是不是相符合。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
