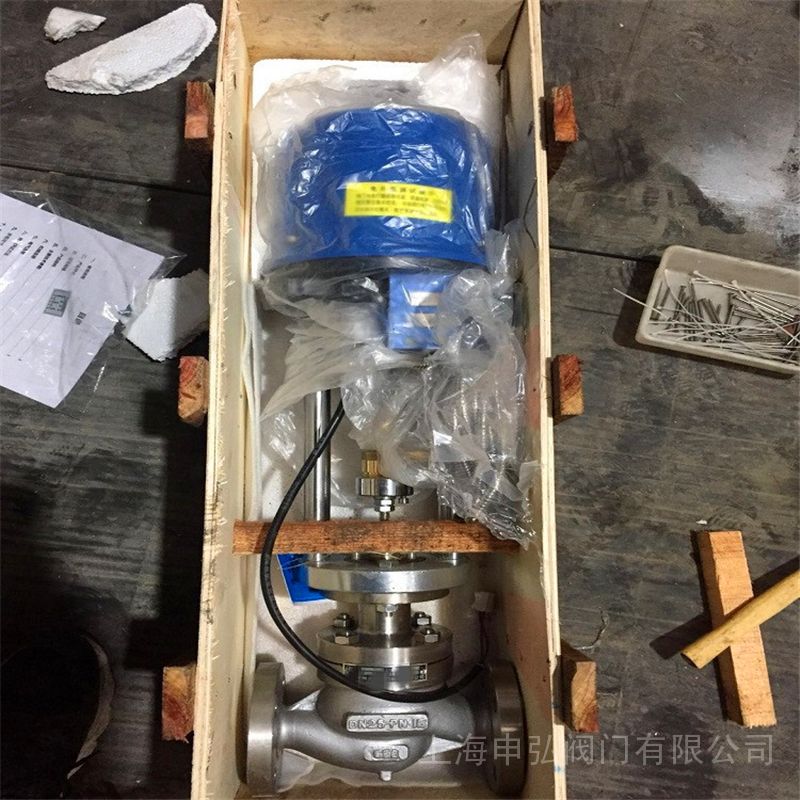

    ZZWPE电动温度调节阀申弘

    产品型号: ZZWPE
    品  牌: 申弘
    • ≧1 台
      ¥2600.00
    所 在 地: 上海闵行区
    更新日期: 2024-11-30
    详细信息
     品牌:申弘  型号:ZZWPE  加工定制:是
     材质:不锈钢  连接形式:法兰  公称通径:15-800 mm
     适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体  压力环境:高压  工作温度:高温
     流动方向:双向  驱动方式:蒸汽  零部件及配件:配件
     形态:膨胀式  类型:二通式  标准:国标
     密封形式:硬密封式  类型:二通式  标准:国标

    ZZWPE电动温度调节阀 产品说明
    阀体,配有流体管口 ; 阀芯,设置在所述阀体内,通过该阀芯的转角控制流体管口的流量;阀杆,接合于阀芯;从动齿轮,该从动齿轮的齿轮套套装在阀杆上,而被周向约束并被轴向导向,在轴向具有转换行程;

    锁止装置,配装在齿轮套上,用于在从动齿轮径向调整到预定位置后将从动齿轮锁止,并在调整时解锁;只需一般220V电源,运用被调介质本身能量,直接对蒸汽、热水、热油与气体等介质的温度实施主动调理和操控,亦可运用在避免对过热或热交换场合,电动温度操控阀构造简略,操作便利,选用调温规模广、呼应时间快、密封功能牢靠,并可在运转中随意进行调理,因而电动温度调理阀广泛应用于化工、石油、食物、轻纺、宾馆与饭馆等部分的热水供给。

    主动齿轮,在转换行程内,能够与所述从动齿轮啮合和脱离啮合;动力机,一般采用电子温控阀用电机及其减速机构,输出驱动所述主动齿轮。从上述结构可以看出,依据本发明,采用齿轮传动形成动力机与阀杆的连接,其中从动齿轮作为阀杆的输入齿轮,该输入齿轮与阀杆采用滑套配合,形成周向约束以传递扭矩;轴向导引,从而能够在轴向进行位置调整。配置锁止装置,当调整到位后锁定从动齿轮,以满足啮合或者脱开的技术要求,基于此,当电子温控阀处于自动状态时,保持主动齿轮与从动齿轮的啮合,而在手动状态时,先行解锁,把从动齿轮与主动齿轮脱开然后再行将从动齿轮锁定,操作非常简便。且由于传动环节比较少,因而可靠性更好,整体的结构紧凑性也非常好。其中锁止装置用于保证啮合或者脱开状态时工作的可靠性。

    上述电子温控阀,在优选的实施例中,为简化结构,在所述齿轮套上开有一径向孔,相应地,所述锁止装置配合于所述径向孔而从侧面抵压在阀杆上。

    进一步地,为简化结构,在阀杆被锁止装置抵压的母线上,开有*凹槽和第二凹槽;

    ZZWPE电动温度调节阀主要特点

    1、与PT—100、PT—500或PT—1000温度传感器配套使用,控制精度高、反应速度快。

    2、控制温度的设定在执行器外部,设定温度非常方便。

    3、数字显示实测温度、简洁直观明了。

    4、调节型执行器的关键部件--控制器,采用先进的混合集成电路,经过老化处理,用树脂密封浇铸,呈匣子状,防潮、防震,体积小,可靠性高。

    5、合理设计上下电气限位功能、弱电控制、安全耐用。

    6、机械结构坚固紧凑,联线、安装、调整维护十分简便。

    7、用电位器调整工作零点(起始)和行程满位(终点)灵敏度等简单易行。

    8、执行器具有过载保护、温度保护及压缩弹簧保证阀门的严密关闭的三种保护功能。

    ZZWPE电动温度调节阀作业原理

    电动温度操控阀由操控阀门、电动执行机构、温度传感器和温度调理器等部件构成,依据用户需求,别离有加热型与冷却型两种构造。加热型调理阀的构造与原理:作业前主阀芯处于半开方位,传感器处于天然状况。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即发生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯发生位移,封闭主阀芯中止加热。当温度低于设定值时,传感器即发生线性信号输入一体化执行机构,唆使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度规模内被操控,然后到达控温目的。备注:常说的加热型、冷却型。在此阀中只要替换阀芯构造即可以实现。



    由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理:工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质保持在设定温度范围内被控制,从而达到控温目的。备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

    ZZWPE电动温度调节阀主要技术参数

    公称通径(mm) 20 25 32 40 50
    阀座直径dn(mm) 10 12 15 20 10 12 15 20 25 32 32 40 32 40 50
    定流系数(KV) 直线 1.8 2.8 4.4 6.9 1.8 2.8 4.4 6.9 11 17.6 17.6 27.5 17.6 27.5 44
    等百分比 1.6 2.5 4.0 6.3 1.6 2.5 4.0 6.3 10 16 16 25 16 25 40
    阀行程(mm) 16 25
    执行机构型号 381LSA-08/20 38101LSA-30/50
    公称通径(mm) 65 80 100 125 150 200
    阀座直径dn(mm) 65 65 80 65 80 100 125 125 150 150 200
    额定流系数(KV) 直线 69 69 110 69 110 176 275 275 440 440 690
    等百分比 63 63 100 63 100 160 250 250 400 400 630
    额定行程L 40 60
    常配执行构型号 381LSA50/SB-65 381LSA99/160
    公称压力(N)/Class MPa 1.6,2.5,4.0,6.4(6.3),10.0
    Bar 16,25,40,64(63),100
    Lb ANSI:CIass150,Class300,CIass600
    固有流量特性 直线、等百分比
    固有可调比(R) 50:1
    信号 输入信号:4-20mA(输入1-5v的须指明);反馈信号:4-20mA
    允许泄漏量 硬阀芯;IV级(10_4XKV)软阀芯:VI级见GB/T4213-92
    工作温度t(℃) 常温型   -20〜200、-40〜250、-60〜250
    散热型 代号:s -40〜350、-60〜350
    高温型 代号:G 350〜595(选用高温材料)
    调节切断型 代号:Q -40〜150(阀芯夹增强PTFE)(特殊情况下采用)

    ZZWPE电动温度调节阀主要零件材料

    零件名称 材料
    阀体、阀盖 WCB(ZG230-450)、WCC(ZG270-500)、WC6(ZG15CrMo)、CF8(304)、CF8M(316)、CF3(304L)、CF3M(316L)
    阀芯、阀座 304(0Cr18Ni9)、316(OCr17Ni12Mo2)、316L(OOCr17Ni14Mo2)并堆焊司太莱合金、17-4PH(沉淀硬化型不锈钢)
    填料 PTFE(聚四氟乙烯)、R.TFE(增强聚四氟乙烯)、Grafoil(柔性石墨)
    密封垫片 XB350(石棉橡胶板)、PTFE、柔性石墨夹金属
    阀杆 304316316L17-4PH

    可根据工况选用其它材料。

    ZZWPE电动温度调节阀外形尺寸及重量

    公称通径DN 20 25 32 40 50 65 80 100 125 150 200

    L

    PN16/40 150 160 180 200 230 290 310 350 400 480 600
    PN63 230 230 260 260 300 340 380 483 500 550 650
    D 179 200 200/310 310
    H1 PN16/40 126 126 134 157 167 199 214 229 263 293 358
    PN63/100 138 138 142 165 187 204 219 240 280 300 364
    H2 377 532 532/730 730
    H3 PN16/40 286 286 302 325 335 437 452 467 524 554 619
    PN63/100 298 298 310 333 345 442 457 478 541 561 625
    H5 PN16/40 43 48 57 66 80 92 100 120 134 156 199
    PN63/100 49 54 61 70 84 97 105 125 138 163 206
    重量
    (kg)
    PN16/40 10 12 15 17 18 34 46 54 76 79 100
    PN63/100 13 16 19 26 27 43 69 85 120 125 150

    注1)阀体法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN等标准。

    只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制, 亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随 意进行调节,因而电动温度调节阀广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

    ZZWPE电动温度调节阀安装事项:

    (1)安装前,检查整机零件是否缺损与松动,对管道应进行清洗,介质流向应与阀体上的箭头指向一致。

    (2)尽量安装在振劝与撞击小的场所,阀自重量较大时,应有固定支撑架。安装场地应考虑到便于操作,又有利于维修。

    (3)为使自控系统失灵或检修阀门时仍能连续运行,应设置旁路手动阀。检修与使用手动阀时,应先关闭阀前、后截止阀。

    (4)温我全部浸没在被调介质中,并处于水平或倾斜向上安装。

    (5)毛细管的弯曲半径不得小于75mm,安置在自然状态,严禁折叠或扭曲。

    (6)为便于现场进行监视与温度设定,在阀前应设置压力表与在温包插入部位设置温度计,现场操作安装系统。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
