    ZDLPF46电动衬氟调节阀申弘

    产品型号: ZDLPF46
    品  牌: 申弘
    • ≧1 台
      ¥3500.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

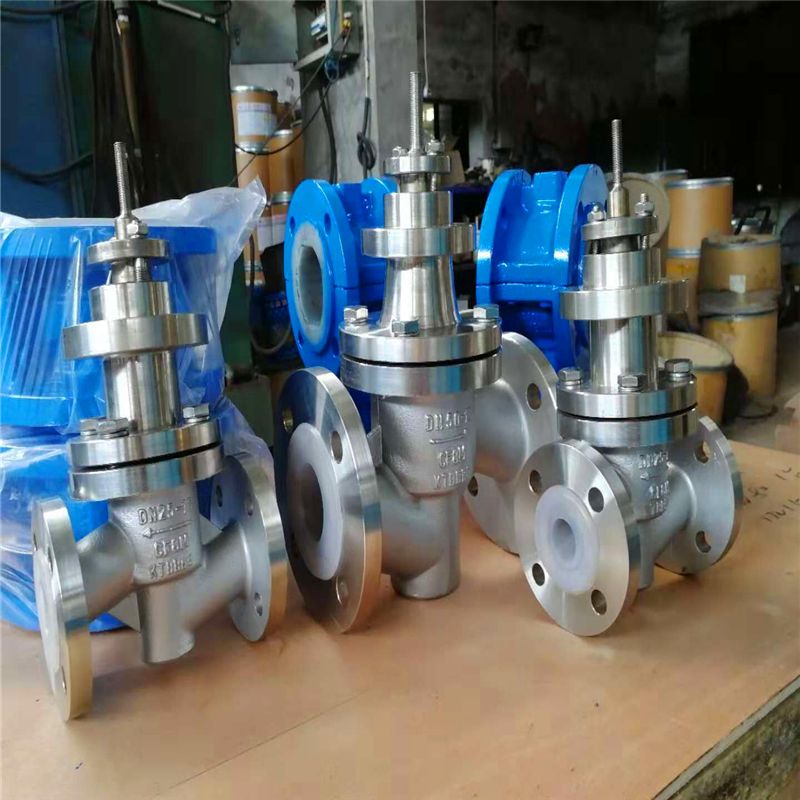

    ZDLPF46电动衬氟调节阀 产品说明

    本实用新型涉及一种阀门,特别涉及一种一体式衬氟塑调节阀。是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块,无需另配伺服放大器,且输出力大;阀体接触介质的部位均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),又采用聚四氟乙稀波纹管密封,因而该阀广泛适用于化工,石油,冶金,医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。

    ZDLPF46电动衬氟调节阀背景技术】

    调节阀,广泛应用于石油、化工、冶金、医药、电力、水力、泵站等行业中,用于调节阀门的开度,以调节流通阀门的液体或气体等介质的流量。由于流通调节阀的介质中带有酸、碱等腐蚀介质以及有毒、有害、易挥发气体或液体,因此,现有技术中出现一种采用的热塑模压工艺衬氟塑调节阀内衬氟塑料,其结构包括在阀门流体进出口之间的阀座处配有阀芯组合件,由阀芯组合件中的阀杆连接执行机构上下移动,实现阀芯、阀座之间的开启、关闭、达到调节介质流量的要求。

    目前,为了防止处于管道压力状态下的介质从阀芯组合件中的阀杆处渗漏,通常在阀杆处采用石墨填料加以密封,由于工作过程中阀杆与填料密封处长时间上下移动磨擦,造成磨损,无法解决介质渗漏问题。为此,出现一种气动衬氟塑波纹管密封调节阀,采用波纹管密封,该调节阀的波纹管套在阀杆上,阀杆与阀芯连接通过波纹管一端凸台与阀芯凹槽过盈配合以及波纹管锥面与阀芯凹槽锥面配合来实现阀芯与阀杆密封,此种结构的波纹管的管壁的厚度是均匀的,波纹管在执行机构的作用下拉伸或压缩,导致波纹管的弯折部位很容易受到拉伸力或压缩力的作用而磨损,从而破坏了阀杆的密封性能,导致介质从阀杆处泄漏,影响了阀门的使用寿命。另外,此种衬氟塑波纹管密封调节阀的组合方法因阀杆上下运动时间长后容易引起阀芯跟阀杆连接处松动,造成密封无效,使阀门中带有腐蚀性流体仍然会由于阀芯跟阀杆的松动而渗漏出来,从而腐蚀整个阀门,影响阀门使用的寿命。

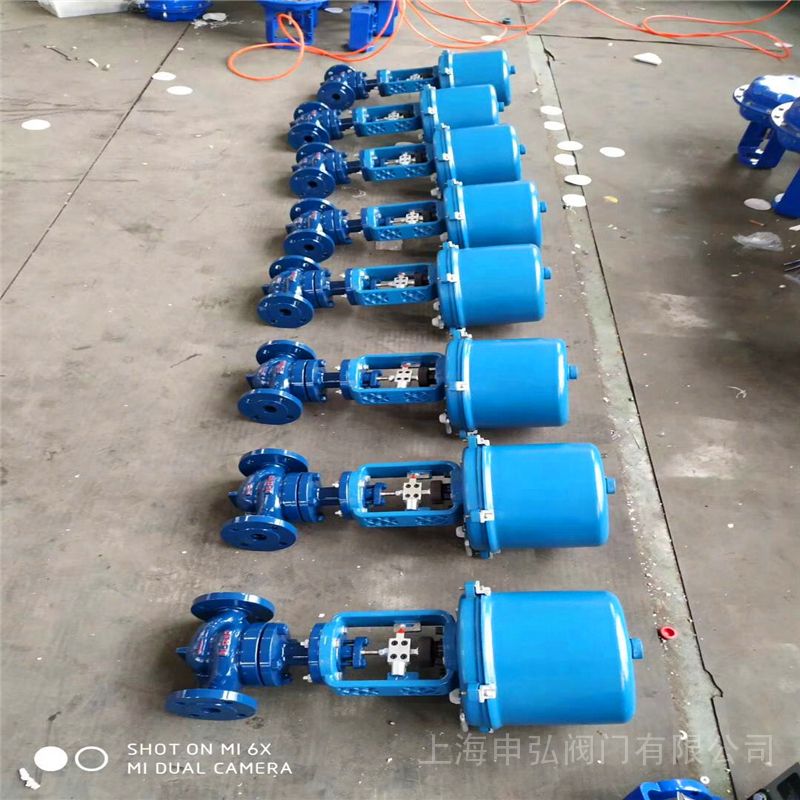

    电动衬氟调节阀、耐腐蚀电动调节阀是一种防腐蚀直通单座调节阀,由直行程电动执行器与衬氟调节阀阀体组成,电动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。耐腐蚀电动调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。其主要特点如下:

    1、耐腐蚀。几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。

    2、密封性能好。采用波纹管和填料双重密封,确保无渗漏。

    3、泄漏量小。由于阀芯、阀座采用软密封,确保无渗漏。

    4、配用HA执行机构,输出力大、结构紧凑。 产品符合GB/T4213-92。
    【实用新型内容】

    本实用新型所要解决的技术问题是,提供一种具有防腐性能、密封性能较好的提高使用寿命的一体式衬氟塑调节阀。为了解决上述技术问题,本实用新型的技术方案是:一体式衬氟塑调节阀,包括阀门组件、连接套、执行机构,所述阀门组件包括由聚四氟乙烯材料制作的阀芯以及由金属材料制作的阀体和阀杆,位于所述阀体内的阀杆套接有采用聚四氟乙烯材料制作的与所述阀芯一体成型设置的波纹管,所述波纹管的轴向弯折部位的管壁厚度大于径向弯折部位的管壁厚度,所述阀杆与阀芯螺纹连接,所述阀体的内腔设置有若干个燕尾槽,所述阀体的内腔及燕尾槽包衬有采用聚全氟乙丙烯材料制作的内衬防腐层;所述连接套穿过所述阀杆通过螺栓固定设置在所述阀体上,所述阀杆的轴向方向设置有凹槽,所述连接套的内壁设置有与所述凹槽相匹配的凸筋;所述执行机构穿过所述连接套通过螺栓固定连接所述阀杆,所述阀杆与连接套上部密封设置有若干个设置有开口的密封垫圈,所述密封垫圈的开口朝向所述阀门组件方向设置。

    进一步的,本实用新型提供的一体式衬氟塑调节阀,所述燕尾槽内设置有螺纹。

    进一步的,本实用新型提供的一体式衬氟塑调节阀,所述执行机构为气动执行机构。

    进一步的,本实用新型提供的一体式衬氟塑调节阀,所述执行机构为电动执行机构。

    进一步的,本实用新型提供的一体式衬氟塑调节阀,所述执行机构上设置有流量指示标记。

    进一步的,本实用新型提供的一体式衬氟塑调节阀,所述执行机构上设置的流量指示标记包括流量指针和流量刻度指示牌。

    进一步的,本实用新型提供的一体式衬氟塑调节阀,所述内衬防腐层采用高压注塑工艺包衬。

    ZDLPF46电动衬氟调节阀技术参数:

    公称通径mm

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    阀座直径mm

    10

    12

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    额定流量系数Kv

    直线

    1.8

    2.8

    4.4

    6.9

    11

    17.6

    27.5

    44

    69

    110

    176

    275

    440

    690

    1100

    1760

    等百分比

    1.6

    2.5

    4

    6.3

    10

    16

    25

    40

    63

    100

    160

    250

    400

    630

    1000

    1600

    公称压力MPa

    0.6、1.0、1.6、2.5

    行程 mm

    10

    16

    25

    40

    60

    100

    工作温度℃

    -30℃~+150℃

    流量特性

    直线、等百分比

    作用方式

    电开式(K常开);电关式(B)

    固有可调比R

    30:1

    信号范围Pr

    0~10Madc;4~20mmADC

    供电电源

    220V 50~60HZ

    防爆等级

    普通型、防爆型

    泄漏等级

    VI


    性能指标:

    项目

    技术性能指标

    基本误差%

    ≤±5

    回差%

    ≤3

    死区%

    ≤5

    泄漏量

    ≤ 0.01%阀额定容量

    额定流量系数误差%

    ≤±10;当KV≤6.3时,为≤±15

    ZDLPF46电动衬氟调节阀零件材质:

    零件名称

    材料

    阀体、阀盖

    HT200、ZG230~450、ZG1Cr18Ni9Ti

    衬里材料

    F46、F4、F3、PO、PE、X、X3、PFA

    阀芯

    1Cr18Ni9Ti

    波纹管

    F4

    填料

    聚四氟乙烯、柔性石墨

    弹簧

    60Si2Mn

    膜盖

    A3

    阀杆、推杆

    2Cr13/1Cr18Ni9Ti

    衬套

    2Cr13

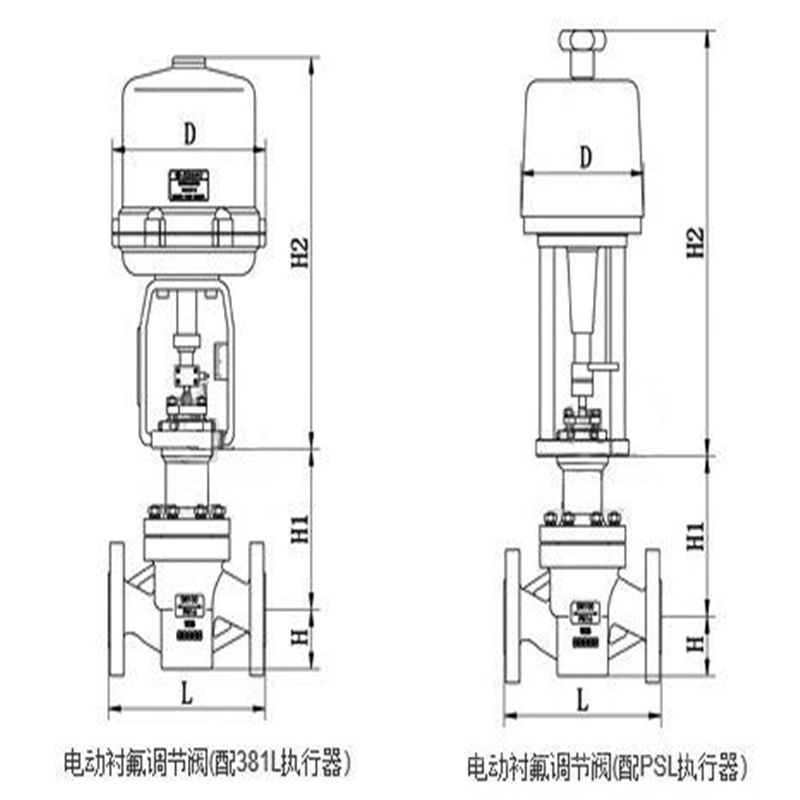

    ZDLPF46电动衬氟调节阀结构图及外形尺寸:

    公称通径 DN(mm)

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    L

    PN16/25

    184

    200

    222

    254

    276

    298

    352

    410

    451

    550

    640

    880

    PN40

    197

    200

    235

    267

    292

    317

    368

    425

    473

    640

    760

    910

    PN64

    200

    210

    251

    286

    311

    337

    394

    440

    508

    670

    810

    950

    H

    PN16/25

    57.5

    75

    75

    85.5

    92.5

    100

    110

    142.5

    158

    170

    195

    230

    PN40

    57.5

    75

    75

    82.5

    92.5

    100

    117.5

    150

    167.5

    187.5

    205

    245

    PN64

    40

    85

    85

    90

    102.5

    107.5

    125

    172.5

    195

    207.5

    230

    260

    H1

    365

    425

    430

    445

    660

    680

    690

    748

    740

    780

    820

    880

    H2

    PSL

    465

    465

    465

    465

    560

    560

    560

    560

    560

    788

    788

    788

    3810

    373

    495

    495

    495

    700

    700

    700

    725

    725

    725

    725

    725

    D

    177

    177

    177

    177

    182

    182

    182

    182

    182

    218

    218

    218

    R

    225

    225

    225

    225

    257

    257

    257

    310

    310

    310

    310

    310

    与现有技术相比,本实用新型的有益效果是:本实用新型通过执行机构带动阀杆的位置移动,从而控制阀芯在阀体内的开度,以控制流通阀体内的气体或液体等介质的流量大小。本实用新型的阀门组件的阀芯采用聚四氟乙烯材料替代现有技术中的金属材料,克服了采用氟塑层包衬金属阀芯时,氟塑层易脱落而造成密封失效的问题,提高了阀芯的抗腐蚀性能。由于其固有的特殊性质,在产品的安装、维护及保养等方面有以下的特点:

    1.衬氟调节阀法兰盖板不能随意拆开,除非己准备与管路连接,否则PTFE法兰面可能因温差、异物造成磕碰划伤或扭曲变形而影响密封,如因检验需要而移动盖板,也必须待检验后速将盖板重新复位,以保护PTFE法兰面不损伤。

    2.阀门衬氟塑料密封面与管路连接时,一般并不再单独使用垫片,但与异种材料(金属面等)法兰面相接时,应采用适当垫片,以保护PTFE法兰面。

    3.衬氟调节阀在系统使用中,如在较高温度下发生泄漏,应首先将系统温度降至室温后,再查明原因,进行维修。

    4.不允许在阀门及管件上做任何高温焊接工作,以免造成衬里层的永久损害。

    5.安装时法兰螺母应按对角线方面(对称)依次均匀旋紧,并配以适当力矩:

    (1)法兰密封面发生泄漏,并且泄漏位置螺母已经锁紧,此时应放松泄漏位置螺母半圈,在将其对侧施以同样力矩再次锁紧。

    (2)上述办法仍未止漏时,应检验PTFE法兰面是否有凹凸压痕、划伤,届时可用细纱纸、布予以整平重新连接。

    6.电动衬氟调节阀应存放于干燥通风的室内,严禁堆叠放置。

    7.长期存放的阀门其密封面应呈微启分离状态,避免密封长期受压发生永久变形,影响密封性能和使用寿命。

    8.手动操作调节阀门时,不允许借助其它杠杆加力强行开、关阀门。

    9.有方向性要求的阀门在安装是要注意介质的流向应顺阀体上箭头所示向,并确保操作、维修方便。

    10.经维修后的阀门使用前要按相关标准测试合格后方可安装。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
