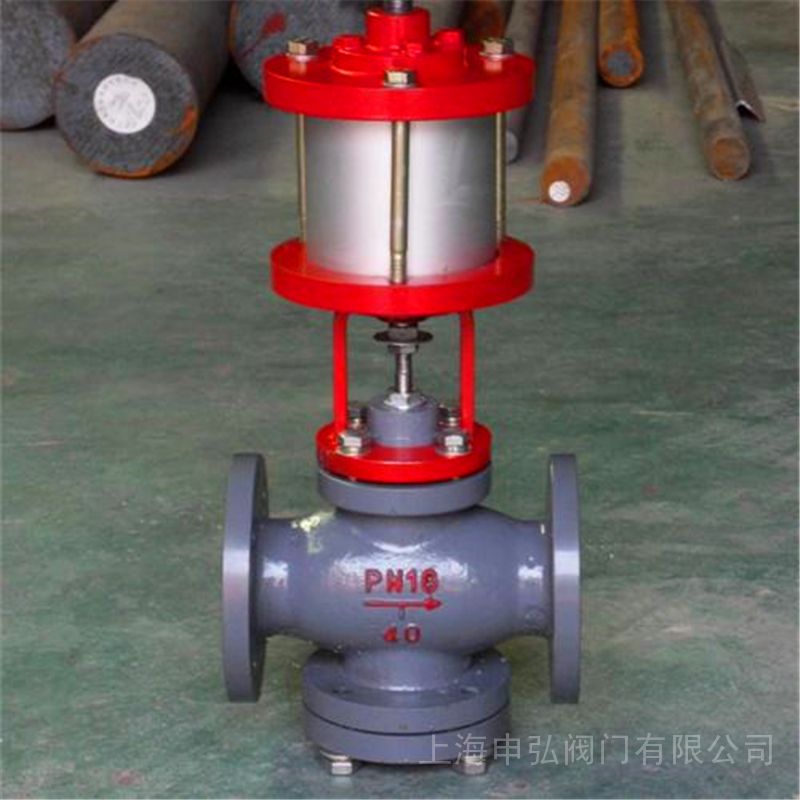

    ZSQ气动快速切断阀申弘

    产品型号: ZSQ
    品  牌: 申弘
    • ≧1 台
      ¥3500.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    ZSQ气动快速切断阀 产品说明

    发明内容针对现有气动快速切断阀,切断速度不迅速;阀座与阀芯球面紧密接触,接触面大,磨损也大,长时间动作后密封性能降低,产生泄漏,从而影响到使用寿命的缺点,本实用新型提供了另外一种气动快速切断阀,其切断速度快,密封性能好,使用寿命较长。

    其技术方案是这样的其包括气缸,阀本体,所述阀本体包括上阀盖、阀芯、阀体,所述阀体设置有流体通道,所述气缸的缸座通过支架与上阀盖连接,所述气缸的活塞杆穿过支架、上阀盖后连接阀芯,其特征在于所述阀芯的外部设置有套筒,所述套筒周部内外连通,所述套筒的周部迎着所述阀体的流体通道入口,所述套筒安装于阀座,所述阀座镶装于阀体,所述套筒与所述阀座之间嵌有阀座圈,所述阀芯的锥形阀头与阀座的锥形阀口以及阀座圈密封接触,所述锥形阀头封闭所述阀体的流体通道,在所述活塞杆的另一侧,所述活塞通过传动件连接丝杆组件,在所述传动件的周部,所述活塞与汽缸盖之间连接有弹簧,所述丝杆组件与安装于汽缸盖上面的丝杆啮合,所述丝杆组件的顶部安装有手轮。

    本实用新型采用上述结构之后,当需要快速切断关闭时,切断气源,弹簧的复位可以快速推动活塞以及阀芯快速下移,同时,流动的液体进入套筒后对阀芯部件产生向下的作用力,从而可以快速切断;而阀芯与阀座以及阀座圈两者密封接触,大大增强了密封性能,即使之间有磨损,阀座圈的弹性变形可以弥补,保证了密封性能,从而大大延长了切断阀的使用寿命。气动快速切断阀关键是时间的速度问题,用电动调节阀速度慢,通常仅能达到3~5秒;再要求快,通常选用气动调节阀。用电磁阀指挥可达2~3秒;用液动调节阀可达1秒;用电磁阀指挥快动阀来控制主调节阀,可快到0.1秒,但是太快,带来冲蚀的破坏性很大。

    ZSQ气动快速切断阀使用注意事项:

      (1)控制阀行程不宜过大,以提高动作速度。;

      (2)动作速度不宜过快,太快会产生冲击破坏。因此,应尽可能降低速度,能用0.5秒就不用0.2秒;能用1秒就不用0.5秒……。

      (3)气动快速切断阀动作速度更不宜太快。

      (4)因动作频率较低,为提高安全性与可靠性,应选用可靠性高的电磁阀等附件。

    气动快速切断阀,其包括气缸,阀本体,所述阀本体包括上阀盖、阀芯、阀体,所述阀体设置有流体通道,所述气缸的缸座通过支架与上阀盖连接,所述气缸的活塞杆穿过支架、上阀盖后连接阀芯,其特征在于所述阀芯的外部设置有套筒,所述套筒周部内外连通,所述套筒的周部迎着所述阀体的流体通道入口,所述套筒安装于阀座,所述阀座镶装于阀体,所述套筒与所述阀座之间嵌有阀座圈,所述阀芯的锥形阀头与阀座的锥形阀口以及阀座圈密封接触,所述锥形阀头封闭所述阀体的流体通道,在所述活塞杆的另一侧,所述活塞通过传动件连接丝杆组件,在所述传动件的周部,所述活塞与汽缸盖之间连接有弹簧,所述丝杆组件与安装于汽缸盖上面的丝杆啮合,所述丝杆组件的顶部安装有手轮。

    ZSQ气动快速切断阀执行器参数

    执行器型号 ZSD活塞式执行机构
    活塞直径 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
    有效面积 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
    进气孔螺纹 M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
    *大输出力 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
    操作压力 500KPa
    作用形式 气— 关式或气— 开式
    可配附件 手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它


     ZSQ气动快速切断阀主要技术参数

    公称通径 mm 20 25 32 40 50 65 80 100
    额定流量系数Kv 7 11 20 30 48 75 120 190
    额定行程 mm 8 12 20 25
    气缸直径 mm 75 100 150
    允许泄
    露量
    硬密封 单座、双座:1.2X10 -7 X 阀额定容量;套筒: 5X10 -6 X 阀额定容量
    软密封 VI 级
    允许压差MPa ≤ 公称压力
    信号压力KPa 0 或 400 ~ 600
    阀盖形式 常温型:-60~150℃ 中温型:-60~450℃ 高温型:-60~550℃ 低温型:-60~250℃
    压盖型式 螺栓压紧式
    阀芯形式 单座、套筒、双座型阀芯
    流量特性 快开特性
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

    四、ZSQ气动快速切断阀外形尺寸图

    五、ZSQ气动快速切断阀外形连接尺寸

    公称通径 20 25 32 40 50 65 80



    100

    125 150 200
    A 196 232 308 394 498
    L PN16 150 160 180 200 230 290 310 350 400 480 600
    H 340 345 370 380 390 475 490 500 765 825 927
    H1 53 58 70 75 83 93 100 110 125 143 170
    重量(kg) 标准型 10 12 15 18 23 35 45 60 75 90 120


    摘要本实用新型为气动快速切断阀。其切断速度快,密封性能好,使用寿命较长。其包括气缸,阀本体,所述阀本体包括上阀盖、阀芯、阀体,所述阀体设置有流体通道,所述气缸的缸座通过支架与上阀盖连接,所述气缸的活塞杆穿过支架、上阀盖后连接阀芯,其特征在于所述阀芯的外部设置有套筒,所述套筒周部内外连通,所述套筒的周部迎着所述阀体的流体通道入口,所述套筒安装于阀座,所述阀座镶装于阀体,所述套筒与所述阀座之间嵌有阀座圈,所述阀芯的锥形阀头与阀座的锥形阀口以及阀座圈密封接触,所述锥形阀头封闭所述阀体的流体通道,在所述活塞杆的另一侧,所述活塞通过传动件连接丝杆组件,在所述传动件的周部,所述活塞与汽缸盖之间连接有弹簧,所述丝杆组件与安装于汽缸盖上面的丝杆啮合,所述丝杆组件的顶部安装有手轮。

    ZSQ气动快速切断阀使用说明:

    ①必按照阀体上流动方向的箭头安装调节阀;

        ②初次安装应先冲洗管道后装调节阀,阀前应安装过滤器;

        ③阀体要避免因前后配管或调和的法兰严重不同轴而受到过大的应力;

        ④阀较好正立垂直安装在管道上,阀自重较大和有震动场合应加支承架;

        ⑤气动调节阀可配附件:定位器、手轮机构、空气过滤减压器、保位阀;

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
