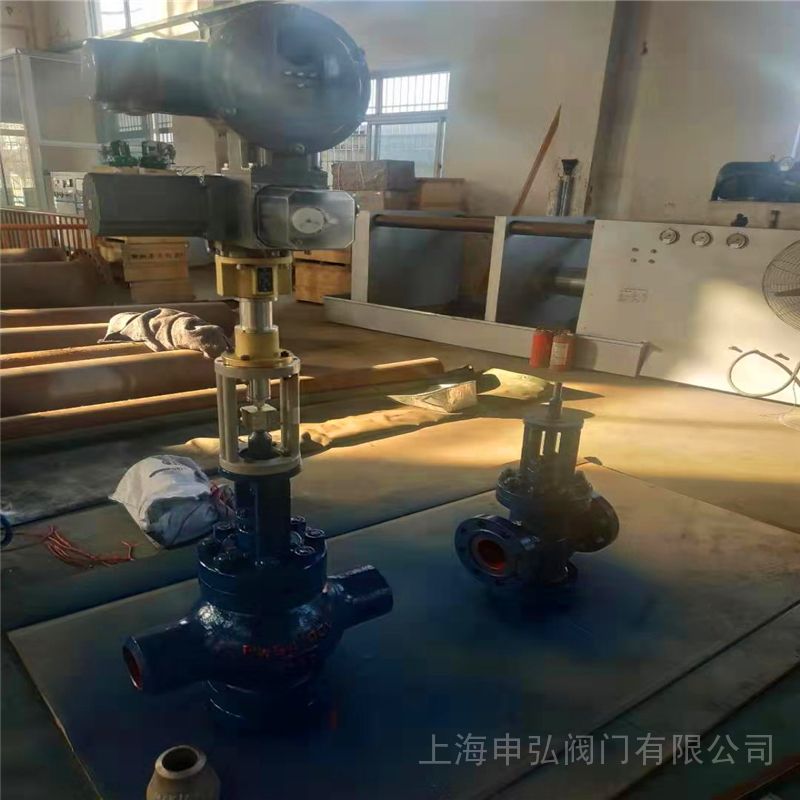

    Y965H电动焊接式减压阀申弘

    产品型号: Y965H
    品  牌: 申弘
    • ≧1 台
      ¥3500.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    Y965H电动焊接式减压阀 产品说明
    本实用新型方案所公开的技术手段不仅限于上述实施方式所公开的技术手段,还包括由以上技术特征任意组合所组成的技术方案。本实用新型提出了一种方便拆卸的电动减压阀,包括阀体和电动执行机构,电动执行机构安装在上阀盖上,电动执行机构与上阀盖之间设置有固定装置,固定装置包括圆环状的*固定环和第二固定环,沿*固定环圆周方向上设置有若干*凸起和固定块,相邻*凸起预留有间隙,*固定环内设置有*通孔,沿第二固定环圆周方向上设置有第二凸起和与固定块相适配的限位凹槽,相邻第二凸起之间预留有间隙,第二凸起内设置有第二通孔,*固定环插接在第二固定环上,还包括有牵引条,牵引条为弧形结构且依次穿过*通孔和第二通孔设置,本实用新型结构简单,连接牢固,方便拆卸,解决了现有技术中阀体和电动执行机构固定连接之后不易拆卸检修。

    一种直行程调节阀的电子式电动执行器,它主要由电子控制器和电动执行机构两部分构成,其技术特点是将电动执行机构作以改进,交流可逆电动机与螺母作齿轮传动,由螺母带动螺杆作直线运动,控制调节阀的开度及可调电位器的动触头。该执行器的特点是体积小,重量轻,调节阀门开度的准确性提高,便于安装维护。本实用新型涉及阀门技术领域,尤其涉及到一种方便拆卸的电动减压阀。

    Y965H电动焊接式减压阀背景技术:

    是在流体系统中,用来控制流体的方向、压力、流量的装置,阀门是使配管和设备内的介质流动或停止并能控制其流量的装置。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。阀门是管路流体输送系统中控制部件,它是用来改变通路断面和介质流动方向,具有导流、截止、节流、止回、分流或溢流卸压等功能,而其中的电动减压阀是减压设备、压力调节设备的一种典型应用,电动减压阀广泛应用于换热站热源及生产工艺设备前蒸汽压力调节、暖通空调、给排水系统或设备水力压力调节和液位控制,都具有很好的效果。

    电动减压阀一般是通过阀门和电动执行机构连接在一起,通过电动执行机构的调节来实现对阀门流量的调节,现有技术中一般是通过螺栓和螺钉来将电动执行机构和阀门连接为一体形成电动减压阀,但是在实际使用中,由于螺钉长时间处于潮湿环境中容易生锈,而生锈之后的螺钉很难取下,而电动减压阀在出现故障时需要将电动减压阀和阀门拆分之后分别进行检修,而由于生锈的螺钉很难拆卸,给电动减压阀的检修带来不便,所以亟需一种拆卸方便,连接牢固的电动减压阀。

    电动蒸汽减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣,通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。 电动蒸汽减压阀主要用于蒸汽管路,调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。本系列蒸汽减压阀执行器被用作调节阀的执行机构时,调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。

    Y965H电动焊接式减压阀结构特点

    1.执行器设计有伺服系统(无需另配伺服放大器),只需接入D C4 ~ 20m A (或DC1~5V)信号和对应的电源即可工作。内设接线端子,接线为简单方便。2.执行器的关键部件 — 控制器,采用混合集成电路,用树脂密封浇铸, 外形为匣状,体积小,可靠。

    3.驱动量的反馈检测采用导电塑料电位器。

    4.具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。

    5.用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态。)

    6.用状态选择开关可以设定(正、反动作。)

    7.用状态选择开关可以设定输入信号为(DC4~20m A或DC1~5V 。)

    8.调整工作零点(始点)和行程(终点)简单易行。

    9.当突然断电时,能确保阀芯自锁。

    10.采用同步皮带转动,有效降低了噪音。

    11.延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。

    Y965H电动焊接式减压阀主要零件材料

    零件名称

    零件材料

    阀体 阀盖 底盖

    WCB

    阀座

    304

    阀瓣

    2Cr13

    阀杆

    2Cr13

    垫片

    柔性石墨/1Cr18Ni9

    导向套

    2Cr13

    填料

    柔性石墨

    螺栓

    35CrMoA

    螺母

    45


    Y965H电动焊接式减压阀流量系数Cv

    DN

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    500

    Cv

    15

    20

    35

    60

    70

    110

    150

    230

    420

    540

    710

    1020

    Y965H电动焊接式减压阀主要技术参数和性能指标

    公称压力Mpa

    1.6

    2.5

    4.0

    6.4

    10.0

    16.0

    壳体试验压力Mpa

    2.4

    3.75

    6.0

    9.6

    15.0

    24

    密封试验压力Mpa

    1.76

    2.75

    4.4

    7.04

    11.0

    17.6

    *高进口压力Mpa

    1.6

    2.5

    4.0

    6.4

    10.0

    16.0

    出口压力范围Mpa

    *佳减压比0.6

    渗漏量

    0.5%QMax

    温量-压力等级

    ANSI B16.34

     电动执行器选配及性能指标

    公称通径

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    500

    配执行机构型号

    ZKZ-310BC

    ZKZ-410BC/ZKZ-510BC

    ZKZ-510BC

    ZKZ-610BC/ B+Z250/F1800

    行程

    25

    30

    50/30

    50

    60

    100

    推力N

    4000

    6400/1600

    16000

    2500

    全行程时间S

    20

    32

    37

    62

    输入信号

    4-20mA DC

    供电电源

    220V 50Hz



    380V 50Hz

    基本误差%

    ≤±2.5

    基本误差%

    ≤±1.5

    基本误差%

    ≤3

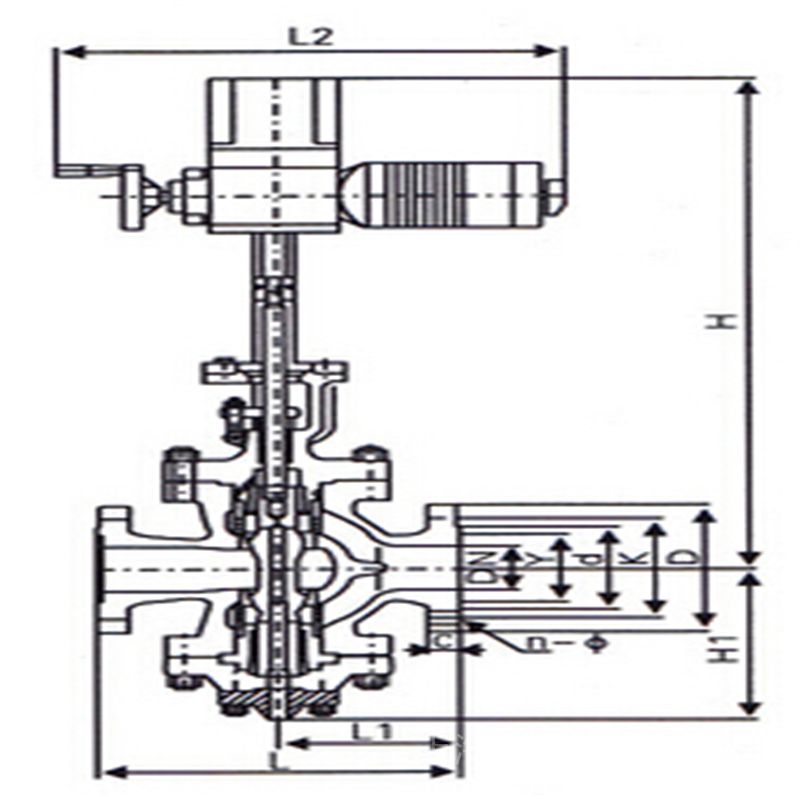

    Y965H电动焊接式减压阀外形尺寸

    公称通径DN

    外 形 尺 寸

    L

    L1

    H

    Hl

    50

    300

    150

    880

    190

    65

    340

    170

    890

    205

    80

    380

    190

    910

    215

    100

    400

    215

    950

    240

    125

    430

    225

    990

    275

    150

    450

    230

    1090

    320

    200

    500

    260

    1160

    340

    250

    550

    285

    1230

    370

    300

    750

    395

    1370

    460

    350

    850

    445

    1450

    530

    400

    950

    550

    1570

    660

    500

    1130

    680

    1780

    800

    Y965H电动焊接式减压阀外形尺寸PN6.4-16.0

    公称通径DN

    外 形 尺 寸

    L

    L1

    H

    Hl

    50

    300

    150

    880

    200

    65

    340

    170

    890

    215

    80

    380

    190

    910

    225

    100

    400

    215

    950

    250

    125

    430

    225

    990

    285

    150

    450

    230

    1090

    330

    200

    500

    260

    1160

    355

    250

    550

    285

    1230

    390

    300

    750

    395

    1370

    480

    350

    850

    445

    1450

    550

    400

    950

    550

    1570

    700

    500

    1130

    680

    1780

    820


    是电动调节阀在压力控制领域的典型应用。电动减压阀通过调节一次侧流体的动压头,达到控制减压阀后压力的目的。本类阀门在管道中一般应当水平安装。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。本实用新型公开了一种电动直行程执行器,包括壳体、电机、齿条以及齿轮传动机构,所述电机、齿条和齿轮传动机构均安装在壳体上,所述齿轮传动机构包括*齿轮组件和第二齿轮组件;

     蒸汽减压阀的安装必须在管路系统清洁的情况下进行。以防焊渣,氧化皮等赃物流入阀内,影响阀门正常工作。所以,电动减压阀,在减压阀安装的前端需要安装过滤器,也是为了以防止质中的杂物进入减压阀,影响其性能。阀应安装在便于操作和维修的地方,并且必须直立安装在水平管道上,应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿反装。安装的减压阀前后应有一段直管,阀前的直管长度约为600mm,阀后的直管长度约为1mm。一般减压阀都要求进出口压差必须大于0.2Mpa。减压阀通常有DN50~DN100等多种规格,阀前、后的工作压力分别为1MPa和0.1~0.5MPa,调压范围误差为±5%~10%。

    蒸汽减压阀的安装和使用,应该旁路管截止阀打开,消除冷凝水管和苏打水,以防减压阀打开产生水减压阀,造成损坏现象,德州电动减压阀,当没有异常现象,顺时针方向旋转调节螺丝,慢慢将出口压力调整为必要的压力(在阀在表压为准),经过调整,将锁紧螺母回紧,安装防护罩。

    由直行程电子式电动执行机构和直通单座阀组成。内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力的连续调节。当管道压力很高,或者要求降压幅度较大的减压场合,不可用自力式减压阀,必须采用电动减压阀,电动减压阀进口适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
