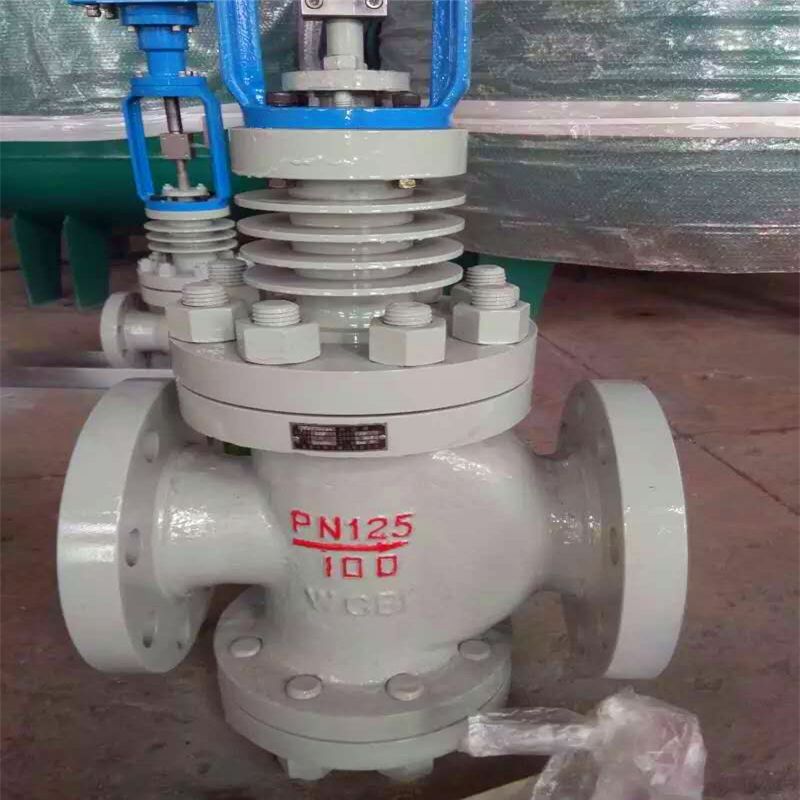

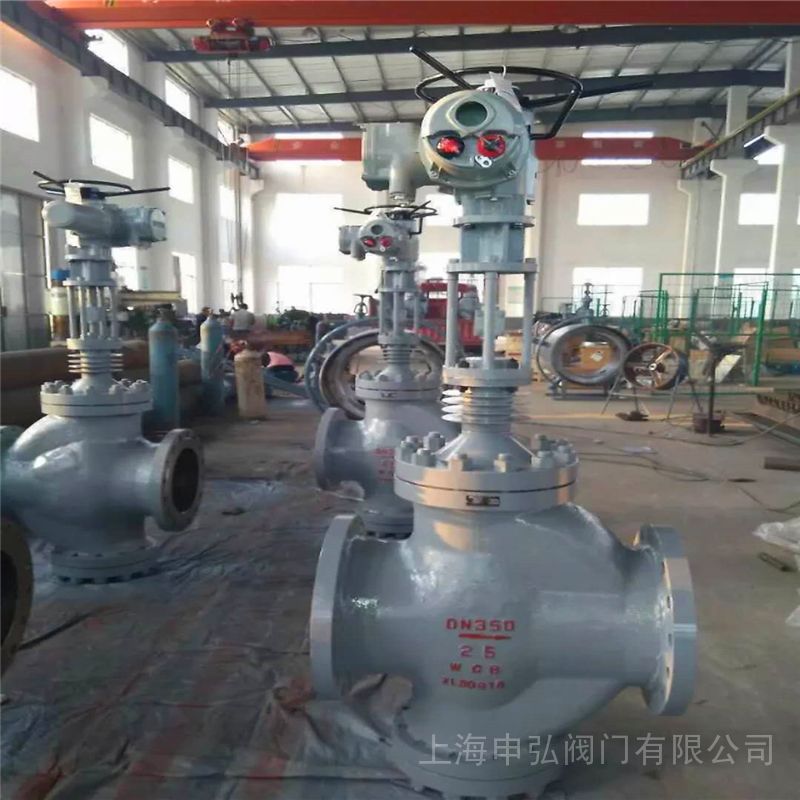

Y9s45H带散热电动减温减压阀 产品说明
实用新型目的：本实用新型的目的是针对目前技术中的不足，提供了一种电动减压阀，其结构简单，方便拆卸，连接牢固，解决了现有技术中螺钉在潮湿环境中易生锈且不易拆卸进行检修的技术问题。是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用电动执行机构，其结构紧凑，输出力大。

电动减压阀工作原理电动减压阀是电动调节阀在压力控制领域的典型应用。电动减压阀通过调节一次侧流体的动压头，达到控制减压阀后压力的目的。本类阀门在管道中一般应当水平安装。

常用规格DN50~400，

当过热蒸汽的温度小于427℃时，阀体材质为WCB，

当过热蒸汽的温度小于510℃时，阀体材质为ZG20CrMo。

Y9s45H带散热电动减温减压阀结构特点 ：

1、本系列减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣，通过阀瓣升
2、降调节压力可配用LC型或其它型直行程电动执行器实现遥控和自动控制。

3、本系列产品的减压比用到0.6较为合适。

4、本产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。

Y9s45H带散热电动减温减压阀技术方案：
为实现上述目的，本实用新型提供了一种方便拆卸的电动减压阀，包括阀体和电动执行机构，所述阀体上安装有上阀盖和下阀盖，所述电动执行机构安装在上阀盖上，其特征在于：主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣，通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。

所述电动执行机构与上阀盖之间设置有固定装置，所述固定装置包括圆环状的*固定环和第二固定环，所述*固定环连接在电动执行机构下方，所述第二固定环连接在上阀盖上方，沿*固定环圆周方向上设置有若干*凸起和固定块，相邻*凸起预留有间隙，所述*固定环内设置有*通孔，沿第二固定环圆周方向上设置有第二凸起和与固定块相适配的限位凹槽，相邻第二凸起之间预留有间隙，所述第二凸起内设置有第二通孔，所述*固定环插接在第二固定环上，还包括有牵引条，所述牵引条为弧形结构且依次穿过*通孔和第二通孔设置。

作为本技术方案的一种改进，所述固定块设置为空心结构，所述牵引条位于固定块内，还包括有压缩弹簧，所述压缩弹簧的一端连接固定块内壁，另一端连接牵引条。

作为本技术方案的一种改进，所述牵引条上设置有牵引把手，所述固定块上设置有弧形牵引槽，所述牵引把手位于弧形牵引槽中，所述弧形牵引槽上靠近压缩弹簧的一端设置有卡槽。

作为本技术方案的一种改进，所述固定块相对的两端分别设置有第三通孔和限位孔，当牵引条穿过第三通孔设置，当牵引条依次穿过第三通孔、*通孔和第二通孔之后，所述牵引条的末端位于限位孔中。

作为本技术方案的一种改进，所述*凸起位于相邻第二凸起之间的间隙中，所述第二凸起位于相邻*凸起的间隙中，所述固定块位于限位凹槽中。

作为本技术方案的一种改进，所述*凸起和第二凸起分别设置为扇形状。

作为本技术方案的一种改进，所述*通孔和第二通孔分别与*固定环和第二固定环平行设置。

Y9s45H带散热电动减温减压阀主要技术参数和性能指标

Y9s45H带散热电动减温减压阀主要零件材料

Y9s45H带散热电动减温减压阀流通能力参数

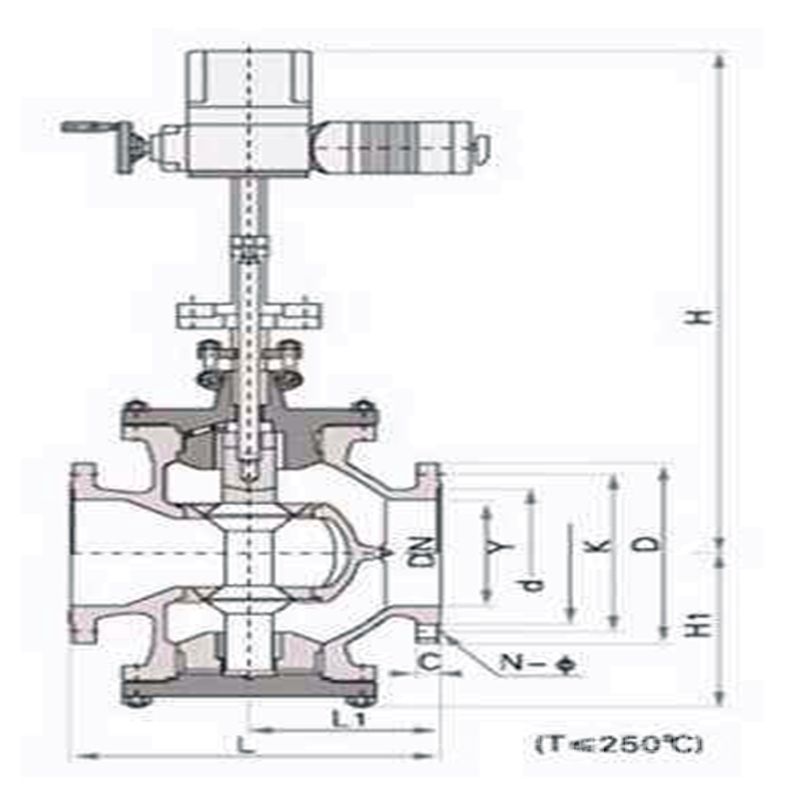

Y9s45H带散热电动减温减压阀外形尺寸(PN6.4-10.0)        单位：mm

Y9s45H带散热电动减温减压阀电动执行器选配及性能指标

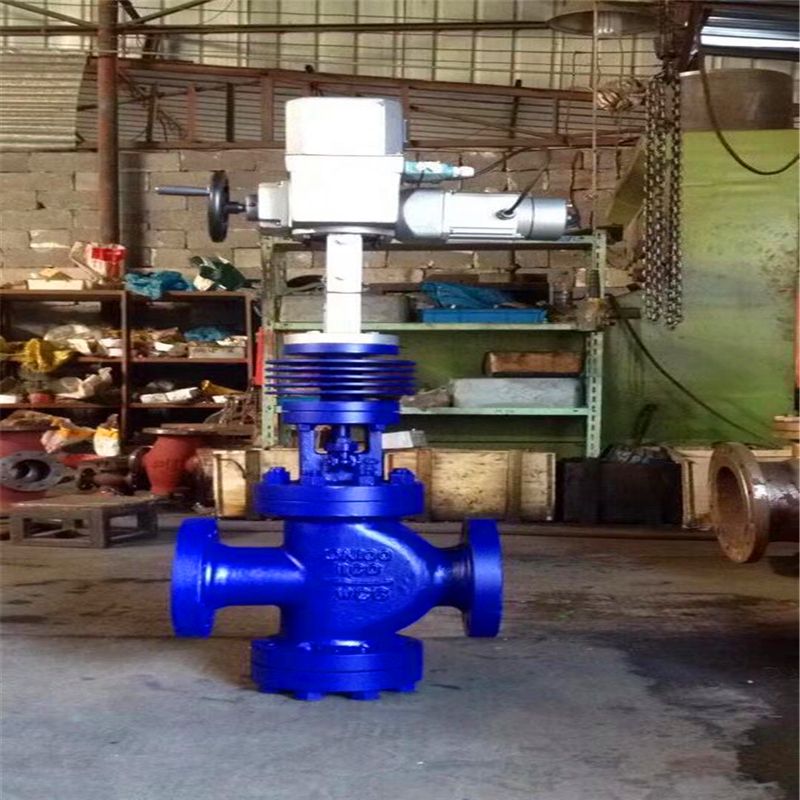

带散热片的电动减压阀，电动减压阀由3810L型SKZ、DKZ(或PSL系列)直行程电子式电动执行机构和双座阀组成，主要用于大于510℃过热蒸汽减压。本系列减压闲主要由两体、阀座、阀瓣等零件组成，采用双用座、双锥体阀瓣的结构。采用压力平衡式阀瓣、通过桶瓣升降调节压力可配用ZKZ—BC型或其它型直行程电动执行器实现遥控和自动控制，本系列产品的减压比用到0.6较为合适。调节阀内含饲服功能，接受统一的4-20mA或1-5V•DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动套筒调节阀主要特点：采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。

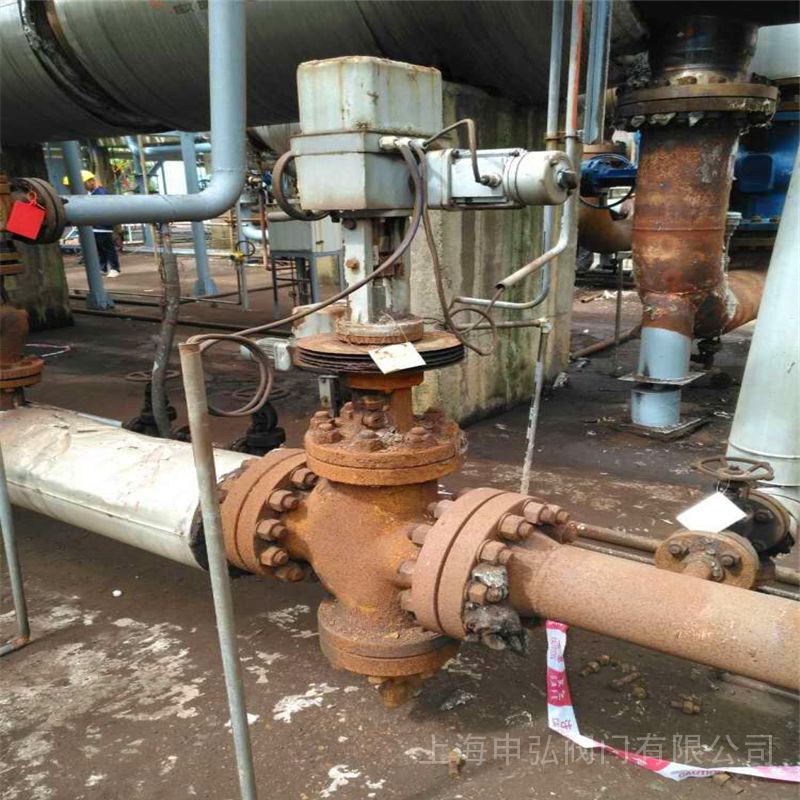

在现场使用中，很多往往不是因为调节阀本身质量所引起，而是对调节阀的安装使用不当所造成，如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。

    因此Y9s45H带散热电动减温减压阀在安装使用时要注意以下几方面：

    1.调节阀属于现场仪表，要求环境温度应在－25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。

    2.调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。

    3.安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2 m时应尽量设置平台，以利于操作手轮和便于进行维修。

    4.调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。

    5.为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。

    6.电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为11.3 mm左右的胶皮安装电缆线。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。

    7.执行机构的减速器拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。

 压力变送器根据测定的压力反馈4-20ma.DC电流信号，在控制台中与设定值比较，当两者之差达到一定数值后，控制台向电动调节阀发出调节信号。而电动调节阀的执行机构按此信号，使阀杆带动阀芯产生位移，改变通过调节阀的流量，直到测试点压力达到要求.从而达到自动调节压力的目的。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
