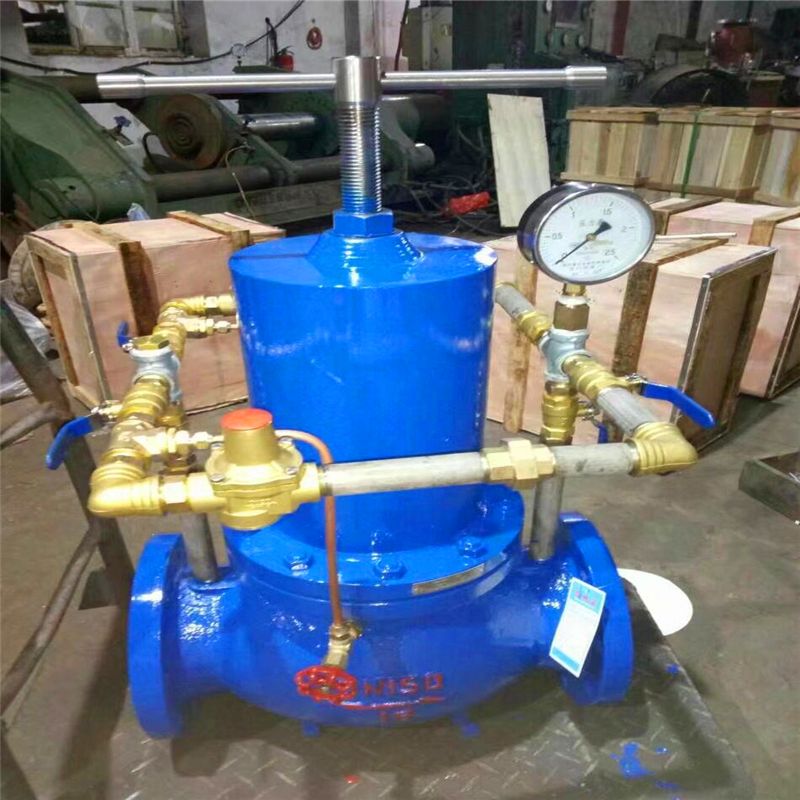

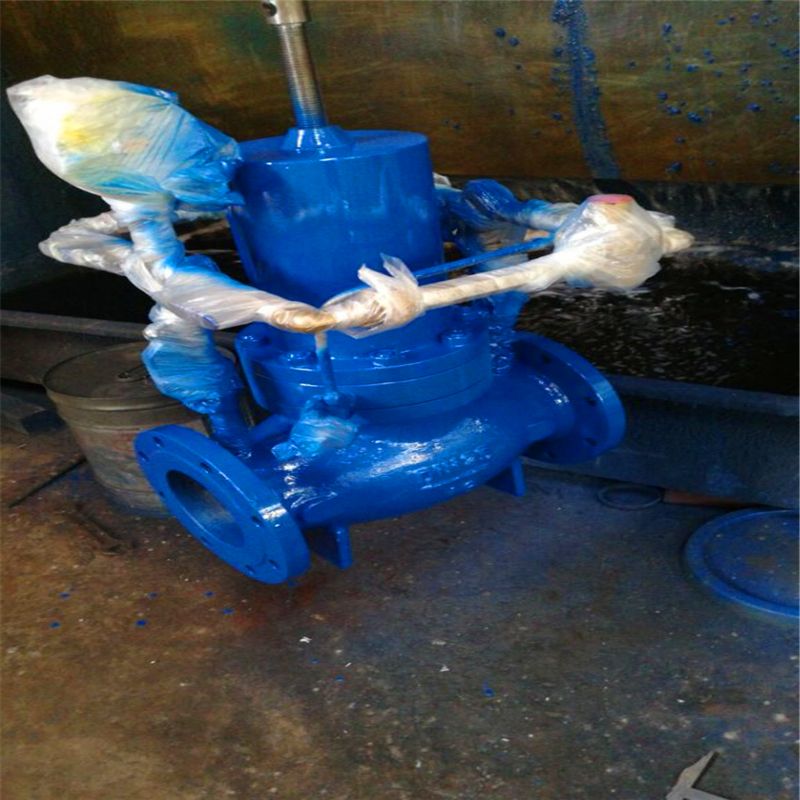

    申弘组合活塞式可调减压阀Y46T

    产品型号: Y46T
    品  牌: 申弘
    • ≧1 台
      ¥22000.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    Y46T组合活塞式可调减压阀 产品说明

    活塞式可调减压阀,包括阀体、阀盖组成的腔室内设有活塞、弹簧、阀杆、启闭阀门的由阀瓣架、阀瓣等组成的启闭元件;阀盖上方设有由控制阀瓣、上、下弹簧座、膜片、弹簧、调节螺钉等组成的敏感元件;以及贯通阀体、阀盖、活塞缸和贯通控制阀体、阀盖、活塞缸的通道,本设计利用活塞升降来建立上腔水压大小来出封闭阀门和平衡出口压力,并通过调节螺钉来实现出口压力的调节,避免由敏感元件直接启闭阀门,活塞升降平稳垂直度好,确保密封部位的稳定性,有利于阀瓣寿命的延长,其结构紧凑,流量大,调压范围大。是一种自动降低管路工作压力的专门装置,作用是在给定减压范围后,可以将较高压力的介质减到给定压力。

    它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合,以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比,因此减压阀具有改善系统运行工况和潜在节水作用,据统计其节水效果约为30%。

    减压阀的构造类型很多,以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压,水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。

    JB/T2203-1999《减压阀结构长度》为主的通用类。目前国内大多数减压阀生产厂家均按本标准设计生产,但本标准也不尽**,规格不全。气体减压阀*大公称通径为DN500,水用减压阀*大公称通径DN1000。根据厂家所生产的减压阀规格及掌握的资料来看,各厂家连接尺寸也不尽统一,建议通用机械研究所对JB/T2203-1999《减压阀结构长度》进行修订。建议设计院及用户按标准选用,减压阀生产厂家按标准设计制造。

    组合式减压阀工作原理——互为备用的双反馈系统

    技术参数:

    1、公称压力:1.0MPa、1.6MPa、2.5MPa

    2、壳体试验压力:P=1.5PN

    3、密封试验压力:P=1.1PN

    4、出口压力:PN1.0MPa调节阀0.09~0.8MPa

               PN1.6MPa调节阀0.10~1.2MPa

               PN2.5MPa调节阀0.15~1.6MPa

    5、适用介质:水

    6、适用温度:0℃~80℃

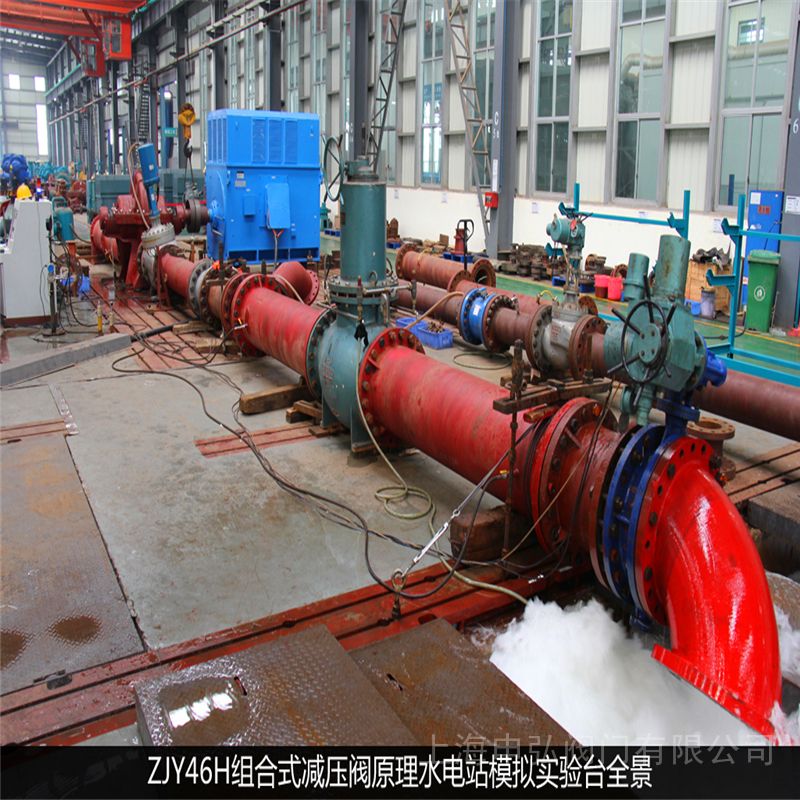

    在减压阀的工作原理中,反馈系统是指根据减压阀出口压力的变化信号来控制过流面积(节流锥开度)的独立系统。ZJY46H组合式减压阀装备有互为备用的双反馈系统,启用A系统即停用B系统的运行模式可以达到减压阀不停机检修的目的。

    所述的连接上弹簧座的调节螺钉由螺母紧固在控制阀盖顶部。所述的控制阀盖顶部设有相固连的罩子。与现有技术相比,本实用新型的敏感元件不参与直接带动阀门启闭,而是控制水容量并通过活塞在活塞缸内的移动来启闭阀门,由于活塞移动平稳且垂直度好,故使阀门密封部位相对稳定,从而获得更好的密封性能,有利于阀瓣寿命的延长,其结构紧凑,流通量大,可达95%以上,调压范围大,进口水压可达1.6mpa,出口水压0.17-0.7mpa。根据ZJY46H组合式减压阀的工作原理中双反馈系统的工作原理,互为备用的双反馈控制系统和反冲排污系统,确保了减压阀的抗故障能力和防泥沙能力,使得ZJY46H组合式减压阀可以适用更多过流介质。

    Y46T组合活塞式可调减压阀主要技术参数

    型号 公称通径 (mm) 公称压力 PN(MPa) 强度试验压力 (MPa) *大进口压力 (MPa) 出口压力分段范围 (MPa)
    Y46T-16C 65-250 1.6 2.4 1.6 0.08-0.2 0.2-0.5 0.5~1.2
    300~400 0.08~0.2 0.2~0.5 0.5~1.0
    Y46T-25 65-250 2.5 3.75 2.5   0.2-0.5 0.5~1.2
    300~400   0.2~0.5 0.5~1.0

    Y46T组合活塞式可调减压阀主要零件材料

    零件名称

    材质

    阀体、阀盖

    铸铁、碳钢、球铁

    阀杆、活塞、阀瓣

    不锈钢

    阀座

    过滤器、球阀、针阀、控制导阀

    弹簧

    硅锰钢

    密封垫

    丁腈橡胶

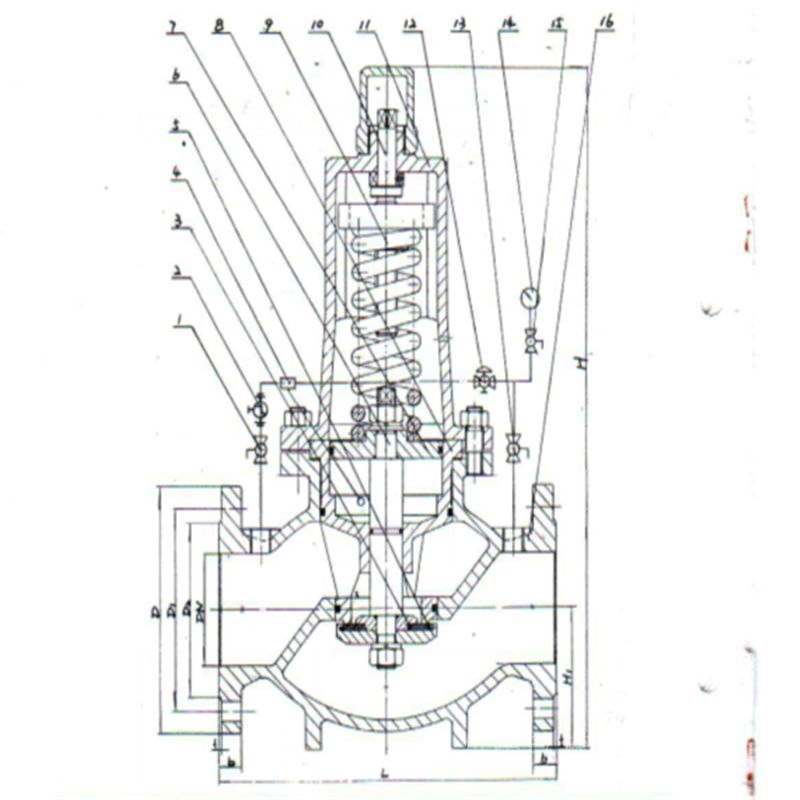

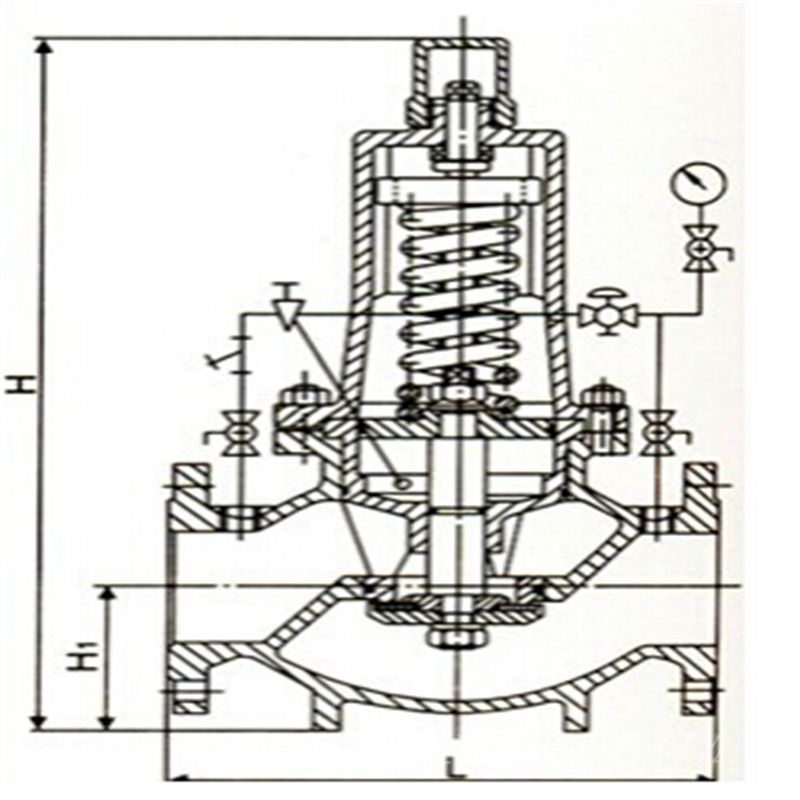

    Y46T组合活塞式可调减压阀外形尺寸

    公称通径 尺     寸
    L H1 H
    65 290 100 560
    80 310 105 580
    100 350 125 650
    125 400 140 685
    150 480 160 915
    200 600 190 1015
    250 730 220 1220
    300 850 250 1250
    400 1100 320 1275


    本发明包括圆筒状阀体、导杆和两组或两组以上的减压组件,减压组件包括依次镶套在导杆上的阀瓣组、扭力弹簧和复位弹簧,阀瓣组为通过两个半圆形阀瓣成合页式连接而成,阀瓣组的开口朝向阀体的进口端,扭力弹簧贴合在阀瓣组的背部,该两组或两组以上的减压组件沿阀体进口端到出口端依次安装在导杆上。结构简单,将阀体安装在管道内,安装方便、所占空间少,且易于更换和拆卸;通过多组减压组件逐渐减小压力,使高压流体压力逐渐减小到需求范围内,实现减压功能,且在减压过程中,复位弹簧能够协调各组减压组件的压力平衡问题,不损伤各组减压组件。

    Y46T组合活塞式可调减压阀主要步骤:

      1.减压阀在安装前,检查合格证是否和所需阀门相符,外表是否有严重损伤。充分冲洗管道,并对减压阀进行冲洗,如果减压阀存放时间过长,需对减压阀内部进行充分清洗,防止有颗粒物存留在阀门内部。

      2.如果阀门本身不带压力表,应该在阀前阀后安装管道压力表,以便测试工作中减压阀所承受的压力的底线,我们可以及时的对减压阀进行操作。

      3.为了不影响减压的使用效果,同时考虑到安装维护的方便,一般减压阀均应该安装在水平管道上,波纹管式减压阀为倒装,蒸汽减压阀、低温减压阀在安装时一般都是水平安装。

      4.减压阀在安装前必须注意阀体上的箭头方向,箭头指向为介质流动的方向,不能装反如果介质中含有杂质,可能会堵塞阀孔,须在减压阀进口前1米左右安装管道过滤器,过滤器目数在20目以上。

      5.为了防止阀后压力超压发生事故,减压阀出口端4米处应该安装安全泄压阀,防止减压阀在工作中出现状况。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
