    申弘油用减压阀组YZQ

    产品型号: YZQ
    品  牌: 申弘
    • ≧1 台
      ¥6000.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    YZQ油用减压阀组 产品说明
    这种解决方案具有以下优点:在压力调节运行中通过所述两个开口横截面的打开来明显地降低或者甚至避免振动,因为没有交替地打开并且封闭所述开口横截面。一种整体式减压阀组.为提供一种安装,维修,保养迅速便利,使用性能好,成本低的阀组,提出本实用新型,它包括成型为一体的减压阀及旁通阀;减压阀具有内部设有将其分隔为前,后空室的闸门的减压阀本体;旁通阀包括两端设有内螺纹的旁通阀本体,设有T形贯穿孔的球阀及缓冲阀逆止阀;旁通阀本体为内部设有将其分隔为容置球阀及缓冲逆止阀的前,后空室的闸门的贯穿筒,其前,后空室上方设有与减压阀导通的穿孔.

    减压阀的设置应符合下列规定:

      1.减压阀应设置在报警阀组入口前,当连接两个及以上报警阀组时,应设置备用减压阀;

      2.减压阀的进口处应设置过滤器,过滤器的孔网直径不宜小于 4 目/c ㎡~5 目/c ㎡,过流面积不应小于管道截面积的 4 倍;

      3.过滤器和减压阀前后应设压力表,压力表表盘直径不应小于 100mm,*大量程宜为设计压力的 2 倍;

      4.过滤器前和减压阀后应设置控制阀门;

      5.减压阀后应设置压力试验排水阀;

      6.减压阀应设置流量检测测试接口或流量计。

    对于所述预调阀来说,有利地在压力调节运行之外、尤其在所述预调阀的切断的状态中封闭至少一个开口横截面。这有利地引起这一点:在所述压力调节运行之外不存在控制油损失。

    在本发明的一种改进方案中,通过所述预调接头能够将预调压力加载到所述主阀的控制件上。

    所述主阀能够具有控制油接头、输出接头和储槽接头。用所述控制件,优选要么所述控制油接头与所述输出接头连接,要么所述输出接头与所述储槽接头连接。减压阀组是由多种阀门及管道组成,其主要目的就是减压,确保管路压力的达到理想压力为止。

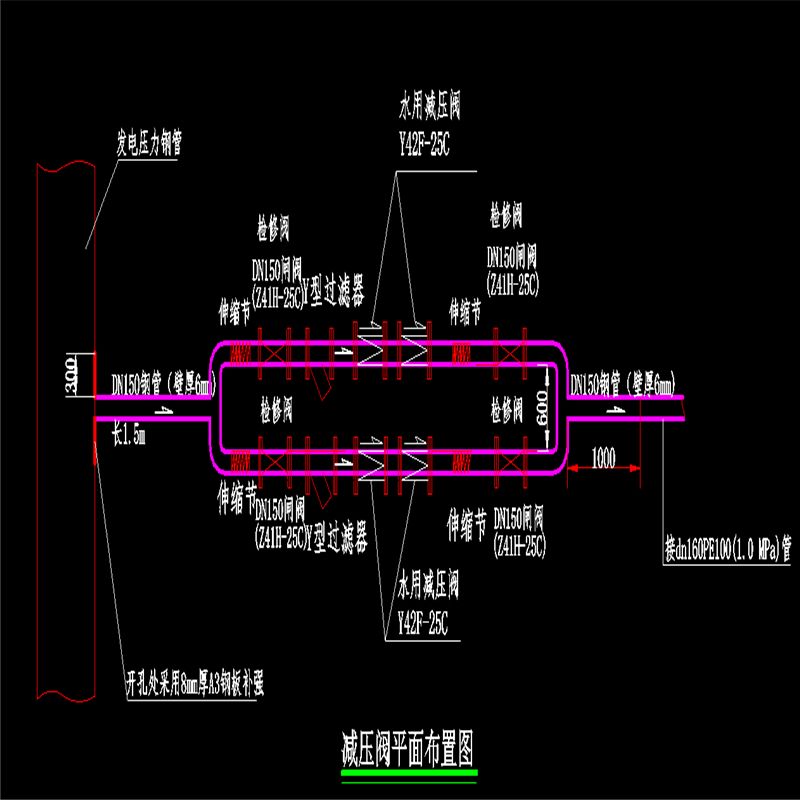

    减压阀组集成

    1、截断: 主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。

    2、调节: 主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。

    3、止回: 用于阻止介质倒流。包括各种结构的止回阀。

    4、分流: 用于分配、分离或混合介质。包括各种结构的分配阀和疏水阀等。

    5、安全: 用于超压安全保护。包括各种类型的安全阀。

    性能规范

    公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    壳化试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
    密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    *高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    出口压力范围(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
    压力特性偏差(Mpa)△P2P GB12246-1989
    流量特性偏差(Mpa)△P2G GB12246-1989
    *小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
    渗漏量 GB12245-1989
    标准 其他非标定制

    减压阀流量系数(Cv)

    DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
    Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500


    主要零件材料

    零件名称 零件材料
    阀体阀盖底盖 WCB
    阀座 2Cr13
    阀瓣 2Cr13
    阀杆 2Cr13
    缸套 2Cr13/25(镀硬铬)
    活塞 2Cr13
    O型圈 丁腈橡胶
    密封圈 丁腈橡胶
    膜片 夹织物丁腈橡胶
    调节弹簧 60Si2Mn

    外形结构图

    主要外形尺寸

    公称通径DN 外形尺寸
    L H Hl
    15 160 225 90
    20 160 265 98
    25 180 265 110
    32 200 265 110
    40 220 320 125
    50 250 320 125
    65 280 325 130
    80 310 385 160
    100 350 385 170
    125 400 430 200
    150 450 430 210
    200 500 560 240
    250 650 690 290
    300 800 800 335
    350 850 880 375
    400 900 980 405
    450 900 1100 455
    500 950 1130 465

    过以下方式来实现:向所述中心阀体加载弹簧的弹力。不过如果作用于所述第二预调件的力超过所述弹力,所述*开口横截面就通过所述第二预调件来封闭并且所述第二开口横截面打开。

    安装注意事项:

      可调式减压阀组安装前,施工人员应阅读并熟悉可调式减压阀组 说明书,认真核对到货产品的性能参数及规格应与设计图纸相一致。

      1、减压阀组应在连接管道检验合格后安装。安装前,应将阀组上游管道冲洗干净。管道内不得残留有泥沙、石子、焊渣等杂物。并认真检查阀组各组件内部是否清洁;

      2、安装时,可调式减压阀组组各组件上标示的流向应与管道水流方向一致。

      3、减压阀应整机安装,不得擅自拆卸阀体原装部件。

      4、减压阀水平安装时其阀体呼吸孔应朝下或朝向侧面,垂直安装时阀体呼吸孔口应设置于易观察、检查之方向。

      5、减压阀组前、后压力表表盘的安装,可在阀组安装完成后进行。

      6、减压阀组件、附件与管道之间的连接和支架的设置应牢固。并在阀组安装完成后、现场调试前将阀组前、后控制阀处于关闭状态。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
