    申弘不锈钢水减压阀SUS304

    产品型号: SUS304
    品  牌: 申弘
    • ≧1 台
      ¥800.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    SUS304不锈钢水减压阀 产品说明
    数据说明一种高性能先导弹簧薄膜式减压阀具备结构紧凑,调节灵敏、响应速度快、调压稳定、密封可靠、使用范围广的显著优点。耐高压,出口压力高时,薄膜片就不行,而活塞式可适应很高的出口压力。弹簧活塞式减压阀Y42AX适用于工作温度0-90℃的水、空气和非腐蚀性液体管路上,在高层建筑的冷热供水和煤矿供水的系统中,可以简化的节省系统的设备,降低工程造价,也可在各类冷却系统中起着减压、稳压作用,的确是用户理想的产品。

    弹簧活塞式减压阀型号:

    铸钢:Y42X-16C,Y42X-25C,Y42X-40C,Y42X-64C,Y42X-100C

    不锈钢:Y42X-16P,Y42X-25P,Y42X-40P,Y42X-64P

    SUS304不锈钢水减压阀执行标准:

    设计规范:GB/T 12244

    结构长度:GB/T 12250

    法兰连接:JB/T 79

    试验与检验:GB/T 12245

    产品标识:GB/T 12220

    供货规范:JB/T 7928

    灵敏度高、耐压性好的结构特性。两个薄膜式减压阀组合为先导弹簧薄膜式减压阀介质减压进入下游,介质压力由阀体1出口侧反馈孔反馈至先导减压阀参与受力平衡过程,压力快速减压至设定压力。当介质前端压力波动时,先导减压阀和主减压阀受力平衡打破,若出口压力高于设定压力,压力快速反馈至先导减压阀,充分发挥膜片高灵敏度的特点,膜片和弹簧迅速响应,减小先导减压阀开度,降低主减压阀开度,先导减压阀和主减压阀受力再次快速平衡,反之亦然,这样压力始终稳定在设定压力的微小偏差内。

    SUS304不锈钢水减压阀主要技术参数和性能指标

    公称压力Mpa

    1.0

    1.6

    2.5

    壳体试验压力Mpa*

    1.5

    2.4

    3.75

    密封试验压力Mpa

    1.0

    1.6

    2.5

    *高进口压力Mpa

    1.0

    1.6

    2.5

    出口压力范围Mpa

    0.2-0.8

    0.2-1.0

    0.4-1.6

    压力特性偏差Mpa△P2P

    GB12244-1989

    流量特性偏差MpaP2G

    GB12244-1989

    渗漏量

    0

    工作温度

    0℃-80℃

    *:壳体试验不包括膜片、阀盖

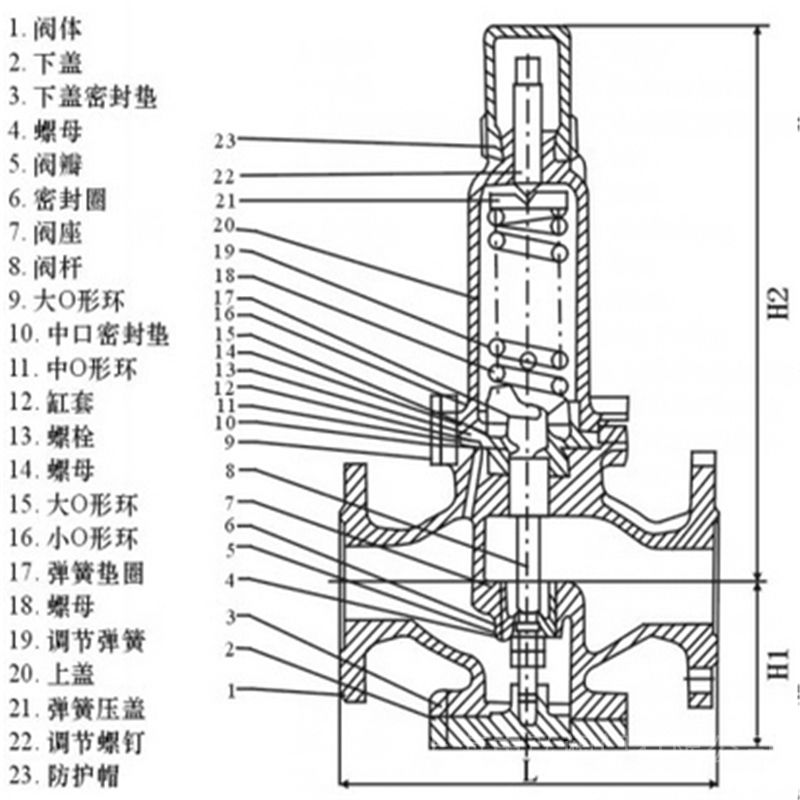

    弹簧薄膜式减压阀主要零件材料

    零件名称

    零件材料

    阀体 阀盖 底盖

    WCB

    阀座

    2Cr13

    阀瓣

    2Cr13

    阀杆

    2Cr13

    缸套

    2Cr13/25镀硬铬

    活塞

    2Cr13

    O型圈

    丁腈橡胶

    密封圈

    丁腈橡胶

    膜片

    夹织物丁腈橡胶

    调节弹簧

    60Si2Mn

    SUS304不锈钢水减压阀流量系数Cv

    DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    500

    Cv

    1

    2.5

    4

    6.5

    9

    16

    25

    36

    64

    100

    140

    250

    400

    570

    780

    1020

    1500

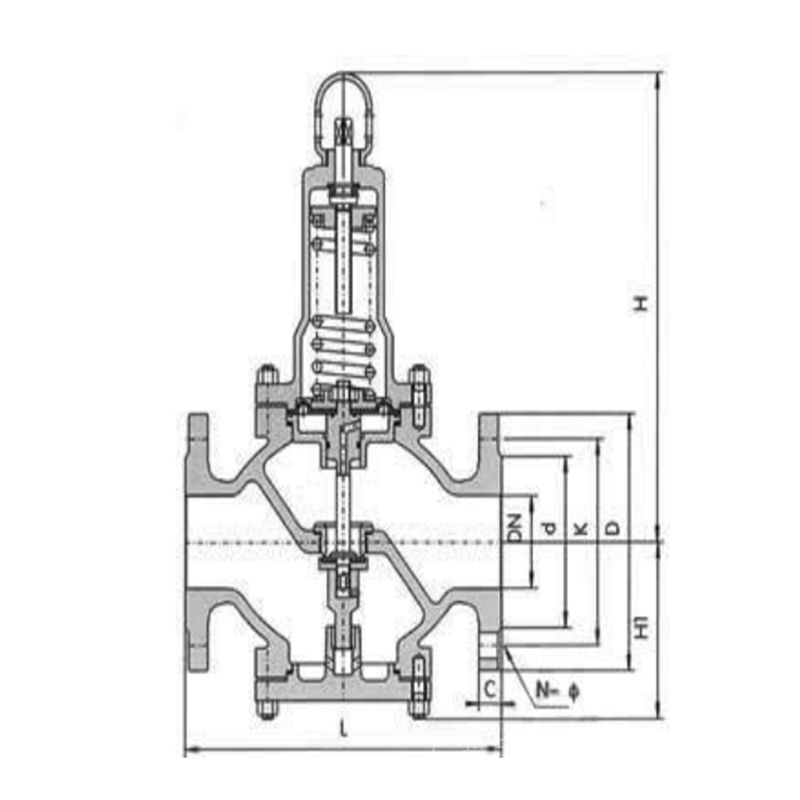

    SUS304不锈钢水减压阀外形尺寸PN1.0-2.5 单位:mm

    公称通径DN

    外 形 尺 寸

    L

    H

    Hl

    15

    160

    225

    90

    20

    160

    265

    98

    25

    180

    265

    110

    32

    200

    265

    110

    40

    220

    320

    125

    50

    250

    320

    125

    65

    280

    325

    130

    80

    310

    385

    160

    100

    350

    385

    170

    125

    400

    430

    200

    150

    450

    430

    210

    200

    500

    560

    240

    250

    650

    690

    290

    300

    800

    800

    335

    350

    850

    880

    375

    400

    900

    980

    405

    450

    900

    1100

    455

    500

    950

    1130

    465

    这种压力的自动反馈调节,充分发挥先导弹簧膜片式减压阀快速响应、调节灵敏的特性,有效的削弱压力波动,保持输出压力的稳定。由于该结构可充分利用介质自身压力参与到阀门内部受力平衡过程,阀门设计通径大,同等压力,流量也大。

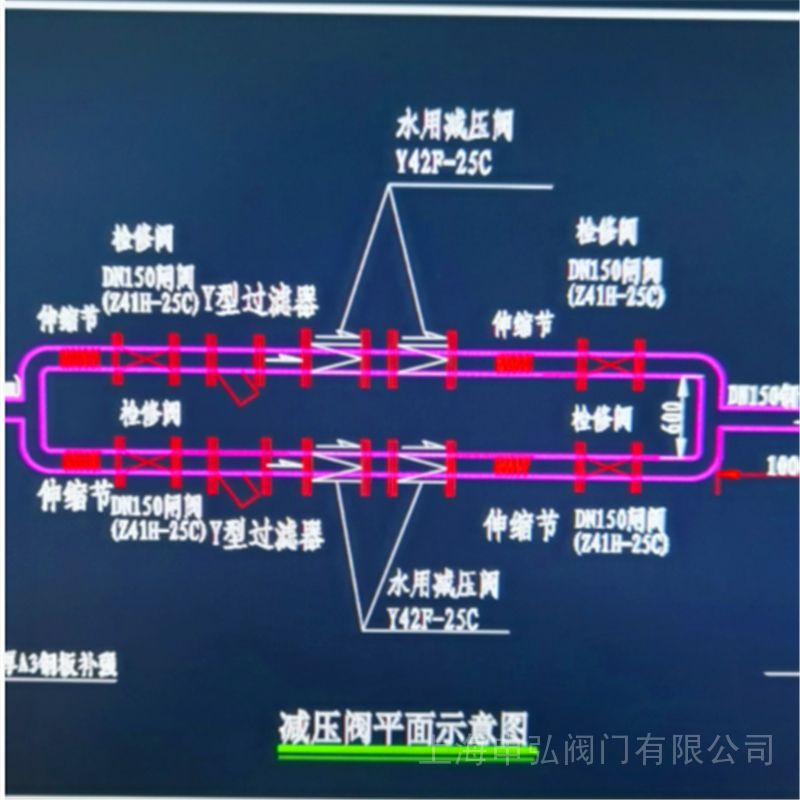

    SUS304不锈钢水减压阀安装调节:

    1.水用减压阀主阀的安装方式是水平卧式安装,其他安装方式也可达到操作功能。减压阀安装前要清除管道内的杂物,要注意主阀体外水流标标箭头,遵循方向安装,安装后应确保没有管路应力作用在阀体及阀内部件上。

    2.主阀前要安装一只闸阀和一只过滤器,主阀后也要装一只闸阀,以便于维修。

    3.水用减压阀导阀与导管控制系统已于出厂前装配和调整完毕,如导阀出厂设定压力值不适合现场要求,可通过拧紧或放松导阀上端螺钉来调节,顺时针拧动螺钉为增加压力,逆时针拧动螺钉为减少压力,调节完 后拧紧锁紧螺母。

    4.主阀上的微型过滤器要定期清洗。

    5.通水前的须冲洗管路系统。

    6.对重要给水管路应安装旁通阀

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
