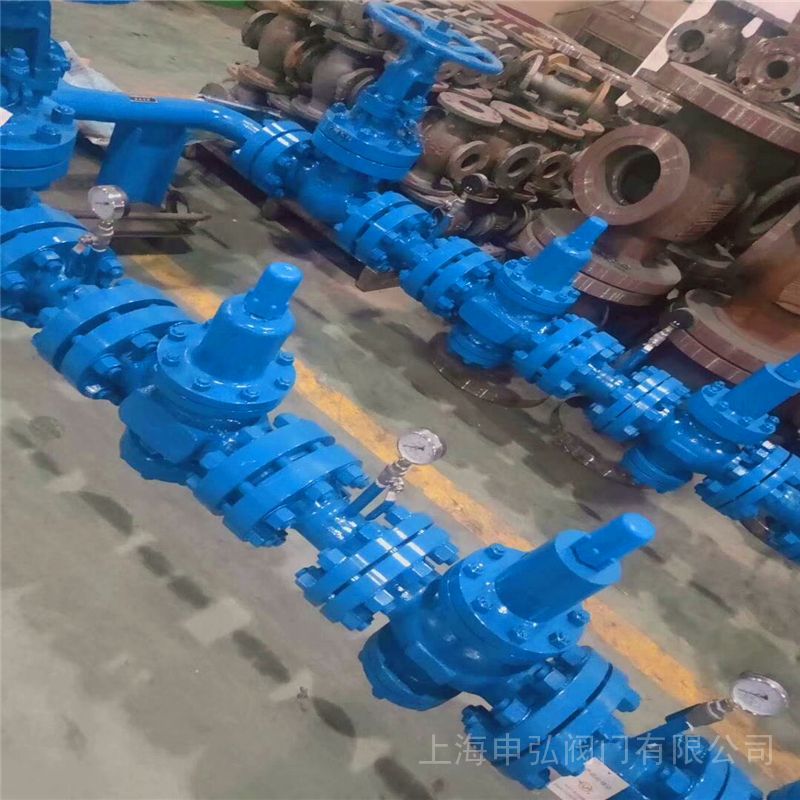

    Y42X中压供水减压阀组申弘

    产品型号: Y42X
    品  牌: 申弘
    • ≧1 台
      ¥9000.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    Y42F超高压给水减压阀组 产品说明
    实用新型内容本实用新型所要解决的技术问题是,克服现有技术的缺点,提出一种采用硅胶密 封垫的减压阀,提高减压阀的可靠性和耐久性,保证了供水管网及用水设备的安全性。高区部分可以采用的分区给水方式有:高位水箱给水方式;变频调速水泵给水方式或气压罐给水方式。目前绝大多数高层建筑采用高位水箱给水方式。
    高位水箱给水方式可根据《规范》要求采用高位水箱减压给水方式、高位水箱并联给水方式和高位水箱串联给水方式,或者根据具体情况采用几种给水方式的结合。其中高位水箱减压给水方式利用减压水箱和减压阀减压,而减压阀占地面积小,不影响水质,无噪声,国内减压阀产品质量逐渐提高,性能可靠,故采用减压阀减压方式的日渐增多。


    2 给水减压阀的应用

    随着我国建筑给排水科技的发展,近十余年来各种类型进口和国内自行研制的给水减压阀已在高层建筑乃至超高层建筑给水系统中得到广泛应用。实践表明:应用减压阀的给水减压保障系统与传统的中间水箱减压系统相比,有占用空间小、技术特性稳定、压力比调节灵活、使用寿命长、维护管理便捷等优点。但如何保障高层建筑减压阀给水系统的正常工作,使高层建筑用户获得良好的供用水环境,并确保楼宇内消防灭火设施(消火栓、喷洒)遇警显效的作用,离不开对减压阀给水系统科学有序的维护管理。下面结合实际工作经验,对高层建筑给水系统中减压阀的使用及维护管理谈一些体会。

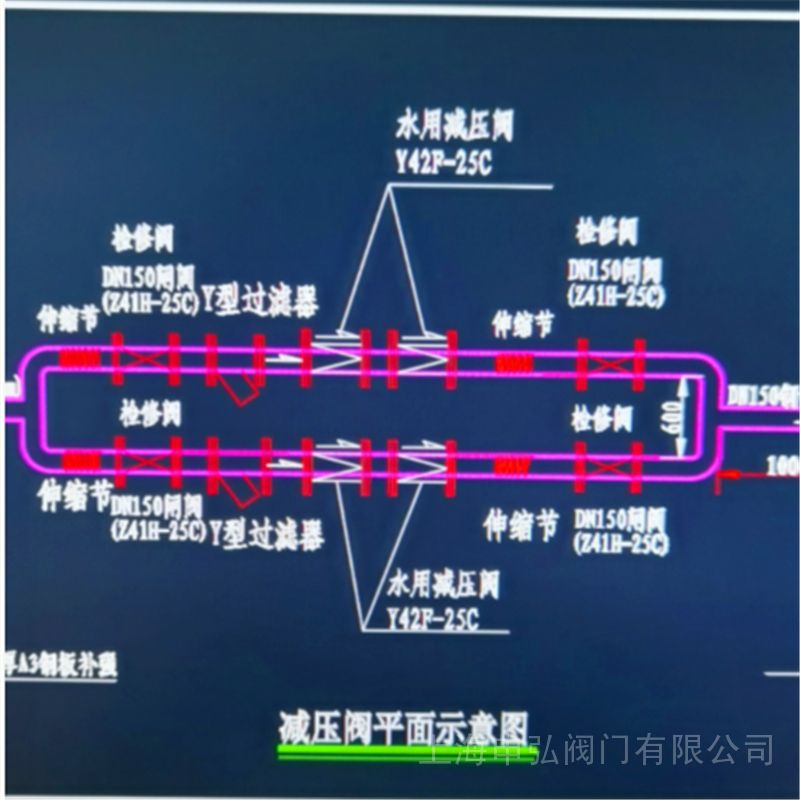

    2.1 1用1备的减压阀组应定期轮换工作。

    大部分高层建筑生活给水减压保障系统,是以给水竖向分区设置的,一般设在每一给水分区总管上。考虑到众多用户的用水可靠安全性,设计时减压阀应两套并列安装(1用1备)。减压通路两侧都辅以闸阀或蝶阀,可启闭任一减压通道,为使并列的两套减压阀通道能正常工作,常规一个月轮流交换一次,搁置时间过长减压通道死水结垢,减压元件阀芯会卡住失效。

    高压水减压阀,当压力变化时,流入活塞下腔并与活塞上方保持平衡,迫使活塞向移动,改变节流面积,造成压力损失,实现减压。由于本阀采用卸荷机构,减小了进口压力变化对出口压力的影响,同时加大了出口压力作用面积,即加大敏感元件作用面积,从而减小了阀门出口压力偏差,大大提高了减压阀的稳压精度。以满足控制要求。

    为了解决以上技术问题,本实用新型提供一种供水系统减压阀,包括设有进出水 口的壳体,在所述壳体进水口处设有硅胶密封垫,在所述硅胶密封垫的进水侧设置有小弹 簧,在与所述小弹簧相对的另一侧设置有可往复移动的刚性支撑,所述刚性支撑顶端与所 述硅胶密封垫相连,其底端设置有大弹簧。本实用新型进一步限定的技术方案是前述的供水系统减压阀,所述小弹簧、密封 垫、刚性支撑和大弹簧位于同一条直线上。
    压力参数

    ​公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    壳化试验压力(MPa) 2.4 3.75 6.0 9.6 15.0 24
    密封试验压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    *高进口压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    出口压力范围(MPa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
    压力特性偏差(MPa)△P2P GB12246-1989
    流量特性偏差(MPa)△P2G GB12246-1989
    *小压差(MPa) 0.15 0.15 0.2 0.4 0.8 1.0
    渗漏量 GB12245-1989


    减压阀流量系数(Cv)
    DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
    Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

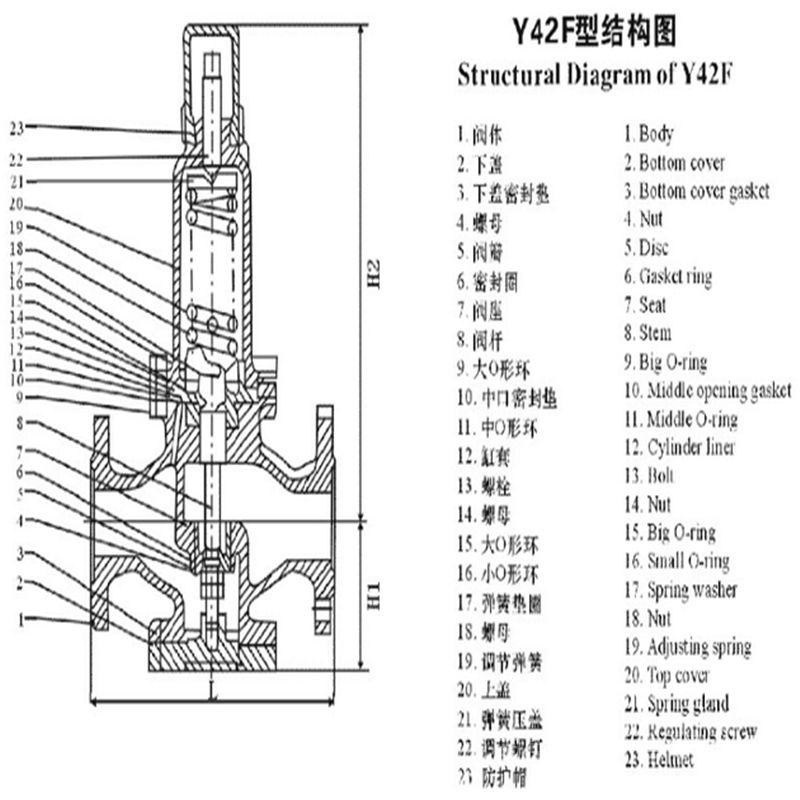

    Y42F超高压给水减压阀组主要零件材料
    零件名称 零件材料
    阀体阀盖底盖 WCB
    阀座阀盘 2Cr13
    缸套 2Cr13/铜合金
    活塞 合金铸铁
    导阀座导阀杆 2Cr13
    主阀弹簧 1Cr18Ni9Ti
    导阀主弹簧 50CrVA
    调节弹簧 60Si12Mn
    Y42F超高压给水减压阀组外形尺寸(PN1.6-4.0)单位:mm
    公称通径
    DN
    外形尺寸
    L H Hl
    1.6/2.5MPa 4.0MPa
    15 160 180 295 90
    20 160 180 330 98
    25 180 200 330 110
    32 200 220 330 110
    40 220 240 345 125
    50 250 270 345 125
    65 280 300 350 130
    80 310 330 385 160
    100 350 380 385 170
    125 400 450 400 200
    150 450 500 415 210
    200 500 550 475 240
    250 650 525 290
    300 800 580 335
    350 850 620 375
    400 900 660 405
    450 900 730 455
    500 950 750 465
    Y42F超高压给水减压阀组外形尺寸(PN6.4-16.0) 单位:mm
    公称通径
    DN
    外形尺寸
    L H Hl
    6.4MPa 10.0/16.0MPa
    15 180 180 305 105
    20 180 200 340 105
    25 200 220 340 120
    32 220 230 340 120
    40 240 240 355 135
    50 270 300 355 135
    65 300 340 360 140
    80 330 360 395 17
    100 380 400 185
    125 450 415 215
    150 500 430 225
    200 550 495 260
    250 650 545 310
    300 800 600 355
    350 850 640 395
    400 900 690 435
    500 950   780 495

    本实用新型的有益效果是本实用新型通过采用硅胶密封垫,有效的克服因水锤 所导致的危害,提高减压阀质量的可靠性和耐久性,保护了自来水供水管网和用水设备,杜 绝了因管网设备的损坏而殃及到其他用水设备。

    1.水减压阀可水平或垂直安装平管道上;

    2.水减压阀的安装必须严格按照阀体上的箭头方向保持和流体流动方向一致,如果水质不清洁含有一些杂质,必须在减压阀的上游进水口安装过滤器;

    3.打开水减压阀调整出口压力的地方,用一字起子进行调节,顺时针旋转起子出口压力变大,反之出口压力减小,配合压力表调节,直到出口压力达到要求值;

    4.水减压阀在管道中起到一定的止回作用,为了防止水锤的危害,也可安装小的膨胀水箱,防止损坏管道和阀门,过滤器必须安装在减压阀的进水管前,而膨水箱必须安装在水减压阀出水管后;

    5.如果需要将水减压阀安装在热水系统时,必须在减压阀和膨胀水箱之间安装止回阀。这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积,又可以防止热水回流或压力波动对减压阀的影响,确保减压阀长期正常工作。

    安装说明:

    ①为了操作和维护方便,该减压阀一般直立安装在水平管道上,横向安装须特别说明。

    ②安装时应注意使管路中介质的流向与氮气减压阀休上所示箭头的方向一致。

    ③为了防止水用减压阀后压力超压,应在离阀出口不少于4M处安装一个安全阀。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
