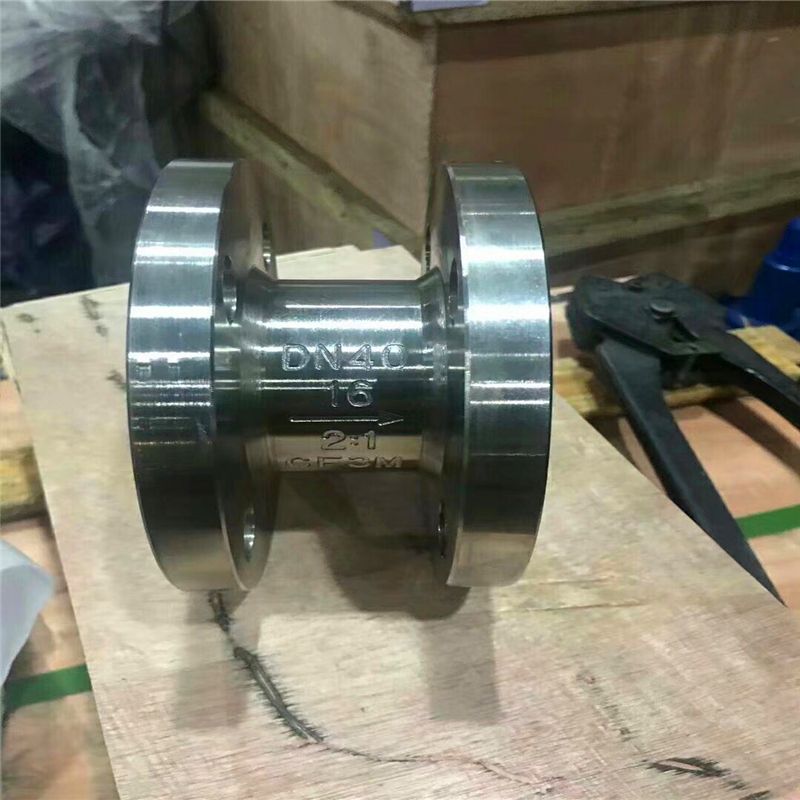

    316L不锈钢比例式减压阀申弘

    产品型号: 316L
    品  牌: 申弘
    • ≧1 台
      ¥2200.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    316L不锈钢比例式减压阀 产品说明
    比例式减压阀,YB43X比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。我厂减压阀的减压比例是:2:1,3:1,4:1,3:2,5:2等,亦可根据用户的要求设计特殊比例的减压阀。所述的比例式减压阀的进口压力P1的作用面积A1与出口压力P2的作用面积A2设计成比例,使进出口压力成比例,因此在运行中恒有P1×A1=P2×A2;当P1>P2时,本阀作为比例式减压阀在管网中使用;当P2≥P1时,本阀迅速关闭,防止介质倒流,成为止回阀。当上游有压力的介质通过本阀时,运动件往上移,介质通过阀座到达下游,由于进出口压力的作用面积不一,使阀门启开度得到控制,使P1×A1=P2×A2成立,此时阀座4与阀瓣7形成节流口,构成了减压阀。阀体内部活塞两端截面积不同产生的压力差,改变阀后的压力达到减压的目的,比例准确,工作平稳,寿命长,适用温度高,既可减动压,又可减静压,水平、垂直安装均可。

    工作原理

    当在阀后管网上无用水时阀门关闭,阀前后压力比是定值;当阀后管网启用消火栓或喷头喷水时,阀前压力大于阀后压力,推动活塞后移比例式减压阀打开,阀后管网压力随流量的增加而降低(符合流量-压力特性曲线),直至达到平衡位置,活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高,比例式减压阀活塞失去平衡状态而前移,比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上,这样阀后压力与阀前压力仍呈比例关系。

    比例范围

    1、比例式减压阀2:1

    2、比例式减压阀3:1

    3、比例式减压阀4:1

    4、比例式减压阀3:2

    5、比例式减压阀5:2

    备注:亦可根据用户的要求设计特殊比例的减压阀。

    所述比例式减压阀的的通径为DN15-DN300,公称压力为0.60Mpa、1.0Mpa、1.6Mpa、2.5Mpa,P1∶P2可分别为5∶1、4∶1、3∶1、2.5∶1、2∶1、一种比例式减压阀,包括阀体、导向架、阀座、阀瓣、阀杆、缸体、活塞、缸盖等,其特征在于,活塞安装于阀体顶部位置,活塞、缸体、缸盖构成液压缸,缸体上部通过球阀串连与下游取压口相通,缸体下部通大气,阀座固定在阀体的内腔中,将阀门的上游取压口与下游取压隔开。

    主要技术参数

    适用介质 水、气体
    适用温度 ≤90℃
    压力误差 ≤8%
    *小开启压力 2∶1 0.2MPa
    3∶1 0.3MPa
    连接形式 法兰、内螺纹
    主要零件材料 阀体 锡青铜 不锈钢 铸铁
    内件 锡青铜 不锈钢 锡青铜或不锈钢

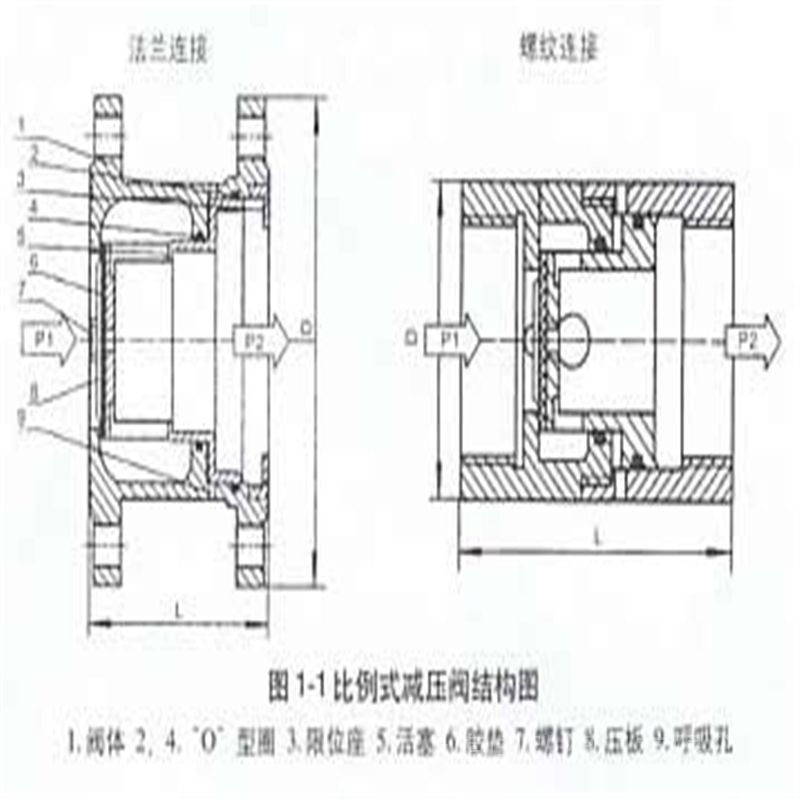

    316L不锈钢比例式减压阀主要外形尺寸

    DN L L1 L2 D D1
    15 - - 80 - 50
    20 - - 80 - 50
    25 232 - 90 115 54
    32 246 - 100 140 60
    40 256 - 110 150 68
    50 270 85 120 165 80
    65 306 102 - 185 -
    80 320 122 - 210 -
    100 340 140 - 240 -
    125 400 160 - 275 -
    150 429 178 - 310 -
    200 358 230 - 355 -

    注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取*新数据。

    利用阀体内部活塞两端不同截面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是:2:1,3:1,4:1,3:2,5:2等,亦可根据用户的要求设计特殊比例的减压阀。利用阀内浮动活塞两端不同截面积造成的压力差改变阀后压力,目口在管路中有压力的情况下,活塞两端的面积差构成了阀前与阀后的压力差。

    该产品结构新颖、合理、简单。减压比例稳定。可减动压且可减静压。开关平稳无噪声。体积小、重量轻、使用寿命长、密封牢固不漏水、造价低、安装简便。现生产标准压比:2:1 3:1 3:2 也可按用户需要生产其它比值。

    比例式减压阀安装使用维护说明:

    1.可水平安装和垂直安装;

    2.比例式减压阀阀前需安装过滤器;

    3.应加装旁通管,旁通管不宜采用易漏水之闸阀或蝶阀,以免旁通管渗水而影响减压效果;

    4.可采用双阀并联方式代替通管,注意要定期(如每隔3个月)轮换使用,以免备用减压阀因长期闲置而失灵;

    5.比例式减压阀阀体上标有水流方向,不许装错;

    6.通气孔不许堵塞,且应便于观察之角度,如埋地安装,应对道气孔采取适当这保护措施;

    7.螺纹减压阀在管路上安装至少应安装一个金属软管或活接头,以便拆卸;

    8.当发现压力表显示错误减压比时,应检查活塞与平垫之间是否卡有异物(如砂粒等),发现透气孔有过多的水渗漏时,要拆开阀体换活塞上的两个密封圈.

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
