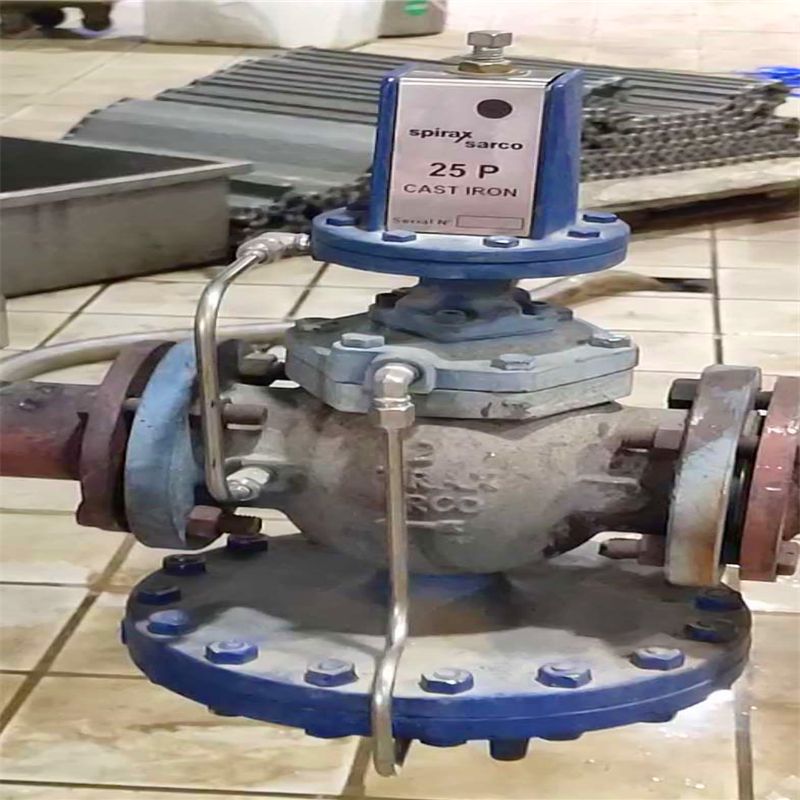

    25P斯派莎克单回路蒸汽减压阀组申弘

    产品型号: 25P
    品  牌: 申弘
    • ≧1 台
      ¥13200.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    25P斯派莎克单回路蒸汽减压阀组 产品说明
    本实用新型的目的的是提供一种结构紧凑、占用空间位置少,现场安装方便的中 低压减压阀组。本实用新型为达到上述目的的技术方案是一种中低压减压阀组,包括截止阀、减 压阀和安全阀,其特征在于所述的进口连接管路通过截止阀与过滤器的进口连接,过滤器 的出口经减压阀和截止止回阀与出口连接管路,出口连接管路上安装有安全阀,进口连接 管路和出口连接管还并接有旁通管,旁通管上安装有旁通截止阀。其中所述的进口连接管路上还安装有压力表阀,压力表安装在压力表阀上。所述的出口连接管路上还安装有压力表阀,压力表安装在压力表阀上,且压力表 阀位于安全阀的前部。其中先导薄膜式减压阀, 稳压能力更强,精度更高, 内部是由导阀和主阀双控制; 而活塞式减压阀不是双控制,且内部结构简单,稳压能力要差一些。

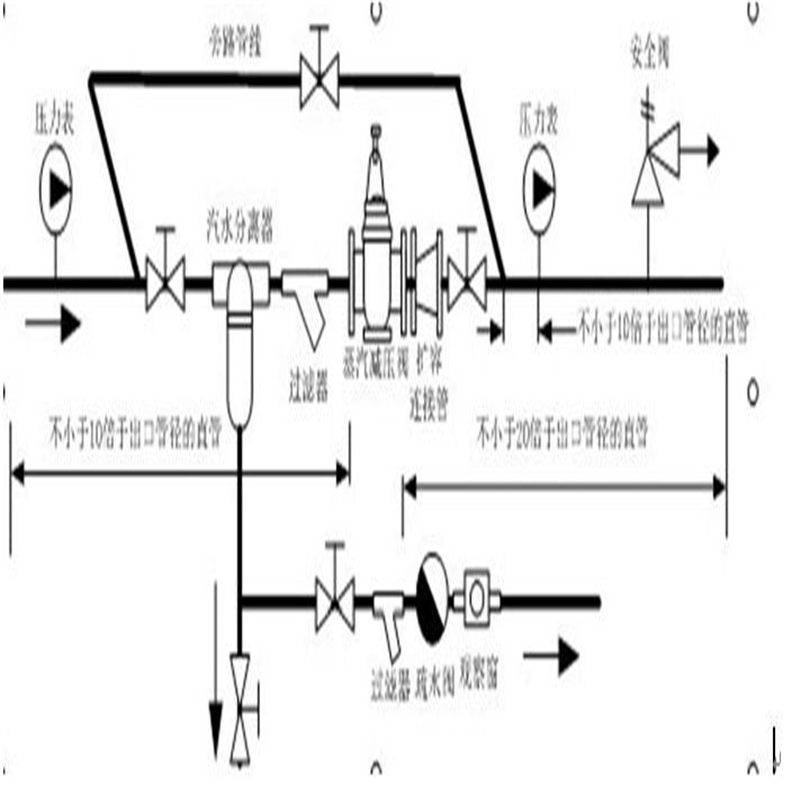

    建议: 安装减压阀时,可以参考以下减压站:

    (1) 汽水分离器和疏水阀: 安装在减压阀的上游,去除悬浮于湿蒸汽中的水分,并在下方安装疏水阀, 排除冷凝水, 以确保高品质的蒸汽经过减压阀。

    (2) 波纹管截止阀:安装在减压阀的上游和下游,维护或保养时可关闭系统。

    (3) 减压阀:减压稳压

    (4) 过滤器:安装在减压阀前,防止杂质保持系统干净,

    (5) 压力表1:安装在减压阀的上游,检测供汽压力的正确性。

    (6) 压力表2:安装在减压阀的下游,设定和监测下游压力。

    (7) 安全阀:安装在减压阀的下游, 设备受安全阀的保护。如果减压阀失效,下游压力可能会超过用汽设备的*大允许工作压力。这将永久性损坏下游设备,更重要的是可能对人体造成危害。

    先导薄膜式减压阀,可起到:

    1、上游压力大幅波动,下游压力不受影响

    2、下游用气量剧烈变化时,下游压力保持不变

    3、下游不再用气时也可以保持下游压力稳定在设定值

    4、控制精度高,可控制压力在±0.02Mpa

    本实用新型采用进口连接管和出口连接管,将截止阀、过滤器以及减压阀和截止 止回阀组合并与进口连接管和出口连接管连接而形成集成化,结构紧凑。本实用新型可模 块化生产,生产简便,其进口连接管和出口连接管与现场管路连接,现场安装方便,大幅度 提高了现场安装效率,缩短安装周期。本实用新型在进口连接管路和出口连接管还并接有 旁通管,通过旁通管上的旁通截止阀,便于维修及不间断工作。

    25P斯派莎克单回路蒸汽减压阀组主要技术参数:

    公称压力

    PN25

    PMA*高允许压力

    25bar g @ 120℃

    TMA*高允许温度

    232℃

    TMI低允许温度

    -10℃

    PMO*大工作压力*

    17bar g

    TMO*大工作温度

    DP17       232℃

    DP17G      120℃

    TMIO低工作温度

    0℃

    出口压力范围(barg)

    0.2-1.7

    *高冷态测试压力

    38bar g

    四、25P斯派莎克单回路蒸汽减压阀组 主要零件材料:

    零件名称

            零件材料

    阀体 阀盖

            WCB

    阀座

            2Cr13

    阀瓣

            2Cr13

    阀杆

            2Cr13

    膜片

            316

    调节弹簧

            60Si2Mn

    主阀弹簧

            50CrVA

    外形尺寸



    DN

    L

    H1

    H

    D

    15

    147

    221

    133

    185

    20

    154

    224

    136

    185

    25

    160

    235

    145

    207

    32

    180

    236

    156

    207

    40

    200

    238

    176

    255

    50

    230

    246

    183

    255

    65

    250

    295

    200

    320

    80

    310

    323

    230

    350

    100

    350

    340

    263

    380

    125

    400

    359

    306

    455

    150

    450

    375

    330

    500

    五、流量系数(Cv)

    DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    Cv

    2.8

    5.5

    8.1

    12.0

    17.0

    28.0

    45.5

    60.1

    93.3

    146

    186

    本实用新型的有益效果是:与传统的减温减压系统相比,减少了电耗,达到了节能及能源高效回收利用的目的。同时使得整个系统更加集约,便于维护,能够及时的响应热栗机组对驱动蒸汽的要求。  蒸汽减压阀对蒸汽系统的安全稳定运行非常重要,减压阀的使用效果与减压阀的质量和维护息息相关,也与减压阀的技术选型和正确安装有很大影响。

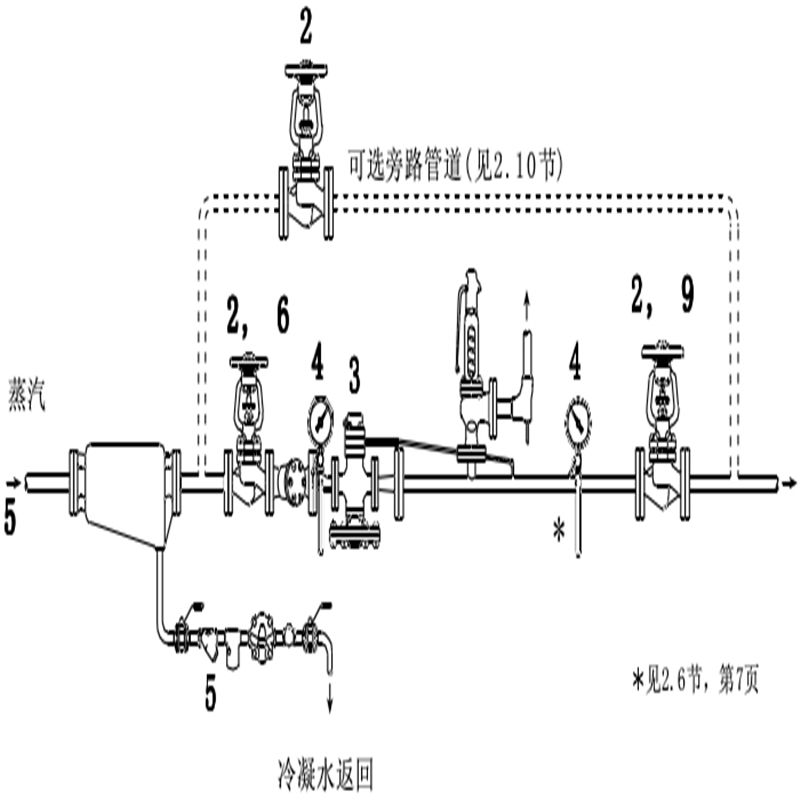

    安装减压阀时, 可配置以下减压站。
             (1) 汽水分离器和疏水阀: 安装在减压阀的前端。汽水分离器可去除悬浮于湿蒸汽中的水分,并在下方安装疏水阀,  排除冷凝水, 以确保高品质的蒸汽经过减压阀。
             (2) 蒸汽波纹管截止阀:安装在减压阀的上下游,维护或保养时可关闭系统。
            (3) 蒸汽过滤器:安装在减压阀前,防止杂质保持系统干净,
            (4) 压力表:安装在减压阀的上游和下游,分别检测供汽压力的正确性。
            (5) 安全阀:安装在减压阀的下游, 设备受安全阀的保护。如果减压阀失效,下游压力可能会超过用汽设备的*大允许工作压力。这将永久性损坏下游设备,更重要的是可能对人体造成危害。


    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
