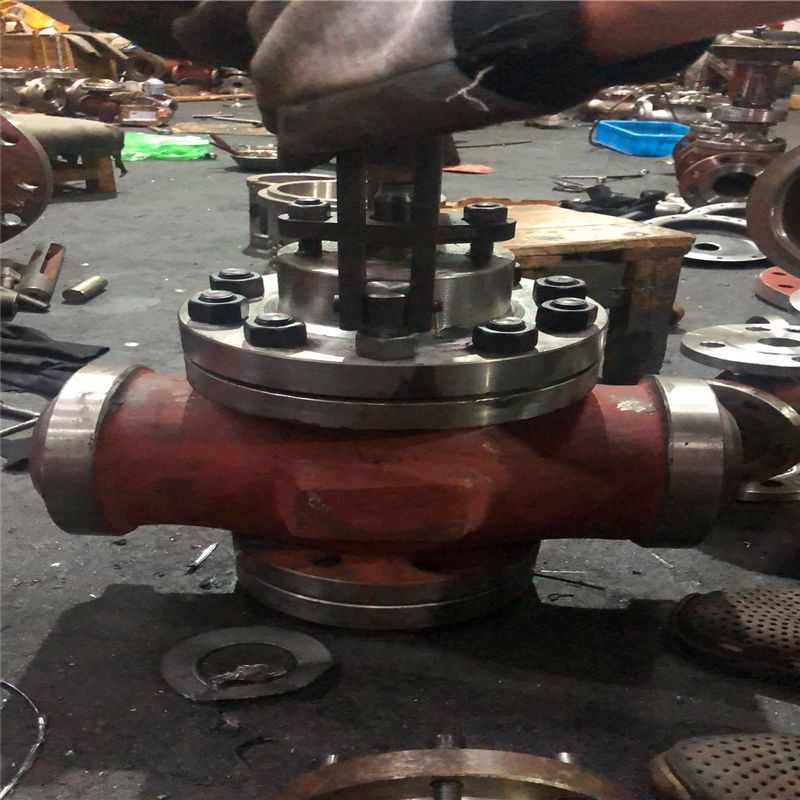

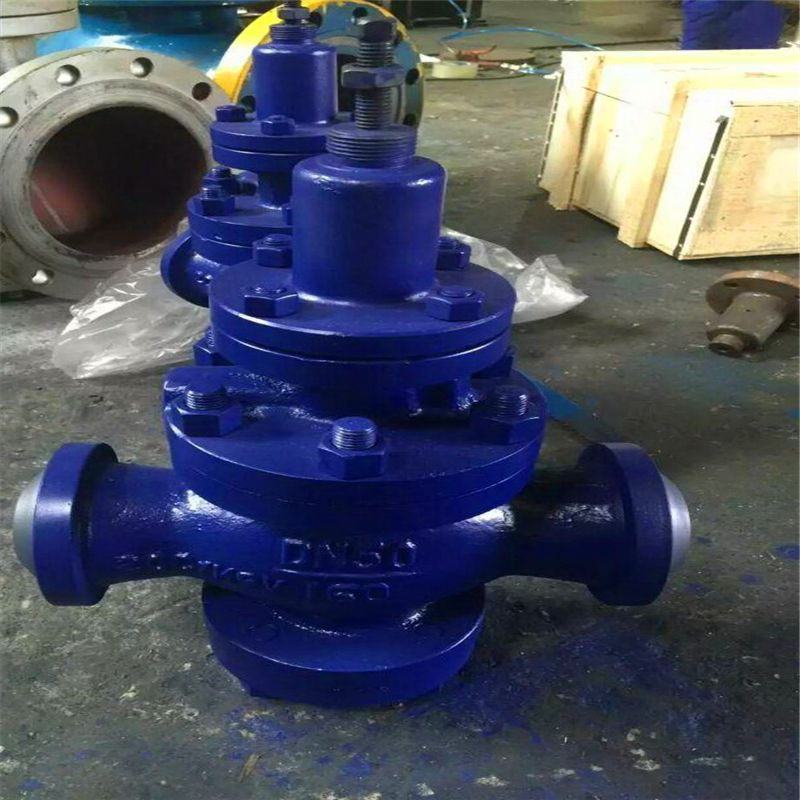

    Y63H钢制承插焊高温蒸汽减压阀申弘

    产品型号: Y63H
    品  牌: 申弘
    • ≧1 台
      ¥2200.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    Y63H钢制承插焊高温蒸汽减压阀 产品说明

    所述阀体中央设有位于所述密封压盖上部、顶面带有凹槽的减压元 件,所述减压元件的上部设有底面带有与凹槽相配的针头的阀杆,所述阀体与阀杆之间设有依次套在阀杆上的密封垫n 、橡胶密封垫和密 封垫ni,所述阀杆上套接有位于所述阀体上部的阀盖,所述阀体和阀 盖之间设有密封垫iv,阀杆底部对应密封垫的部位设有环形密封线, 所述阀盖内上部设有套在阀杆上的石墨盘根环,所述石墨盘根环的底面和阀盖之间设有密封垫V ,所述石墨盘根环的上面设有盘根压套,

    所述盘根压套的上面设有中心穿过阀杆,扣合在阀盖上的压盖。 所述减压元件的外表设有螺纹,底部设有缓冲凹槽,其外表面与阀体内壁之间设有间隙,所述进口与所述间隙的底端相通,所述出口与阀杆与阀体内壁之间的下部间隙相通。 所述阀杆的顶端设有手柄。 所述进口和出口焊接在阀体上。本标准规定了公称通径DN15~80的锻钢制承插焊管件的型式、尺寸、公差、技术要求、检验、包装和标志。本标准适用于石油、化工、机械、电力、纺织、化纤、冶金等行业的管道工程用锻钢制承插焊管件。

    所述进口和出口由固定在阀体上的连接座、设在连接座一端的连 接头和中央穿过所述连接头扣合在连接座上的螺帽构成,所述连接座所述密封垫由聚四氟乙烯制成。

    二、承插焊管件的常见问题介绍:

      承插焊管件的常见问题介绍,承插焊不锈钢管件的种类很多,包括三通、弯头等,由于其在环保卫生领域具有一定的优越性,因此在这些领域的使用是很广泛的,特别是在易燃易爆管道中。但是,不锈钢管件在质量方面也存在着一些问题,下面就一起来看看吧。

    三、常见问题主要有以下几个,具体为:

    1、承插焊管件的壁厚不均

      承插焊管件壁厚不均主要发生在不锈钢管件变形*大的部位,如弯头背部的壁厚薄于其他部位;管口与不锈钢管件体的壁厚不等。要想检查出这些问题,卡尺等一般常用的测量工具是不容易检测出来的,此时只有使用超声测厚仪才可测出。

    2、硬度超标

      硬度超标问题的产生,主要是由于成形后的热处理工艺问题,其解决的方法是用正确的热处理工艺再进行一次热处理。

    3、不锈钢管件出厂前及到货后的检验

      对于作为确保承插焊管件质量的*后一道工序,检验扮演着重要的角色,尤其对于承受高温高压及易燃剧毒介质的不锈钢管件来说,检验过程尤为重要。

    Y63H钢制承插焊高温蒸汽减压阀​性能范围

    公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    壳化试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
    密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    *高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    出口压力范围(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
    压力特性偏差(Mpa)△P2P GB12246-1989
    流量特性偏差(Mpa)△P2G GB12246-1989
    *小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
    渗漏量 GB12245-1989
    标准 其他非标定制

    减压阀流量系数(Cv)

    DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
    Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

    Y63H钢制承插焊高温蒸汽减压阀主要零件材料

    零件名称 零件材料
    阀体阀盖底盖 WCB
    阀座阀盘 2Cr13
    缸套 2Cr13/铜合金
    活塞 合金铸铁
    导阀座导阀杆 2Cr13
    主阀弹簧 1Cr18Ni9Ti
    导阀主弹簧 50CrVA
    调节弹簧 60Si12Mn

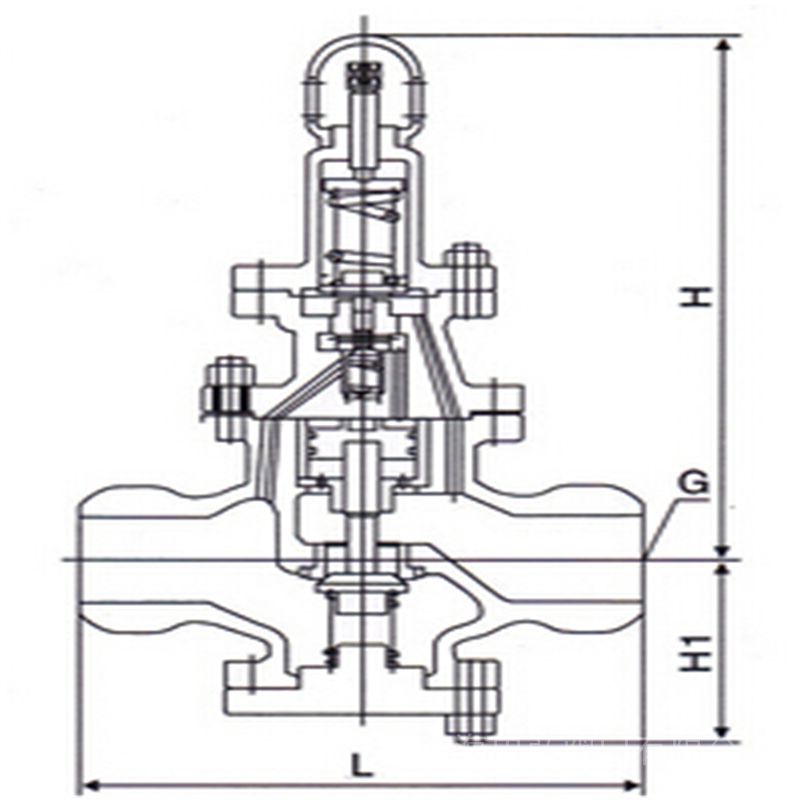

    Y63H钢制承插焊高温蒸汽减压阀外形结构图

    Y63H钢制承插焊高温蒸汽减压阀外形尺寸(PN1.6-4.0)单位:mm

    公称通径
    DN
    外形尺寸
    L H H1
    1.6/2.5MPa 4.0MPa
    15 160 180 295 90
    20 160 180 330 98
    25 180 200 330 110
    32 200 220 330 110
    40 220 240 345 125
    50 250 270 345 125
    65 280 300 350 130
    80 310 330 385 160
    100 350 380 385 170
    125 400 450 400 200
    150 450 500 415 210
    200 500 550 475 240
    250 650 525 290
    300 800 580 335
    350 850 620 375
    400 900 660 405
    450 900 730 455
    500 950 750 465

    外形尺寸(PN6.4-16.0) 单位:mm

    公称通径
    DN
    外形尺寸
    L H H1
    6.4MPa 10.0/16.0MPa
    15 180 180 305 105
    20 180 200 340 105
    25 200 220 340 120
    32 220 230 340 120
    40 240 240 355 135
    50 270 300 355 135
    65 300 340 360 140
    80 330 360 395 170
    100 380 400 185
    125 450 415 215
    150 500 430 225
    200 550 495 260
    250 650 545 310
    300 800 600 355
    350 850 640 395
    400 900 690 435
    500 950   780 495


    Y63H钢制承插焊高温蒸汽减压阀安装说明

    由于本实用新型减压阀采用上述密封结构,可靠的封闭了介质在阀体延轴向、阀盖横向、阀杆轴向泄漏;加长阀盖和阀杆的有效长度, 增加阀杆的稳定性;阀端和阀杆为一体,避免了因震动而脱落的问题; 通过带有螺纹的减压元件和阀体的结构逐级完成减压,并降低减压过 程中产生的振动和噪声;
    在带压开孔工程设计中,由于许多管道新建支线的压力、稳定性的要求,阀门的连接选择焊接方式,这些阀门焊接在工艺上不仅要满足管道设计要求,也要满足带压开孔的需求。下面简要介绍一下焊接连接阀门的安装方法:

    1、阀门焊接要求:
    1.1承插焊的承插口和对焊的坡口加工要正确,应符合《天津先锋管道带压开孔施工规范》XJ-TJXF-SG01规定。
    1.2在阀门焊接时要防止铁屑、焊豆侵入配管内,应采用钨极隋性气体保护焊。
    1.3焊接时,请将阀门处于稍微开启的状态下进行。
    1.4应根据阀门及配管材料正确选用焊接材料。使用包剂电焊条时,要检查焊条保管情况,并确认是否采取了适合包剂电焊条品种的干燥处理。
    1.5从事电焊操作的人员应符合电焊技工条件。
    1.6焊接后要求热处理场合,要检查热处理的时间温度曲线记录,并详细记录。
    1.7焊接部位要进行目视检查或非破坏检查,以确认无裂纹、焊瘤、咬边等有害缺陷。
    1.8焊接完成后,要进行阀门焊接后密闭性测试和探伤检查。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
