GWY高温高压蒸汽减温减压装置 产品说明
本发明与现有技术相比，具有以下优点和效果：结构简单，设计合理，经济可靠，灵活实用。将本发明安装完毕后，将蒸汽参数输入至智能控制柜，智能控制柜根据现有蒸汽参数及产出蒸汽参数设置自动进行匹配，并从节能角度优先选用低压蒸汽进行匹配。就是将高温高压蒸汽降为客户能够使用的低压低温蒸汽（可为过热蒸汽）。以锅炉过热器出口为例，锅炉产生蒸汽经过热器出口到汽轮机做功，汽轮机对于进入的蒸汽参数有个范围要求，如果过热器出口的蒸汽参数超出汽轮机所要求的高限，就会对汽轮机造成损坏。所以必须用减温减压器/减温减压装置将参数降到适用范围以内。

GWY高温高压蒸汽减温减压装置产品特点

1、控制系统：主控制器采用高精度多功能数字控制器，具有强大的功能组件，友好的人机界面和快速准确的PID控制回路，实现智能化无人值守、可灵活调整参数设定，并可根据用户要求进行功能扩展。

2、减压装置：蒸汽的减压过程是由减压阀和节流孔板的节流来实现的，其减压级数由新蒸汽减压后蒸汽压力之差来决定。减压阀的压力调节是通过大执行器电动执行机构来完成，运行平稳，寿命长，根据二次蒸汽设定值要求，无论一次蒸汽压力如何波动，均能保持二次蒸气压力稳定。

3、减温装置:利用航空动力学技术专门设计的减温水雾化装置，采用流体自身动力降低设备功耗，减温水即被粉碎成雾状水珠与蒸汽混和迅速完全蒸发，从而达到降低蒸汽温度的作用。

 wy系列减温减压装置是本公司集多年设计、制造经验，并吸取国外先进产品结构，经技术优化设计而成的第三代减温减压装置。

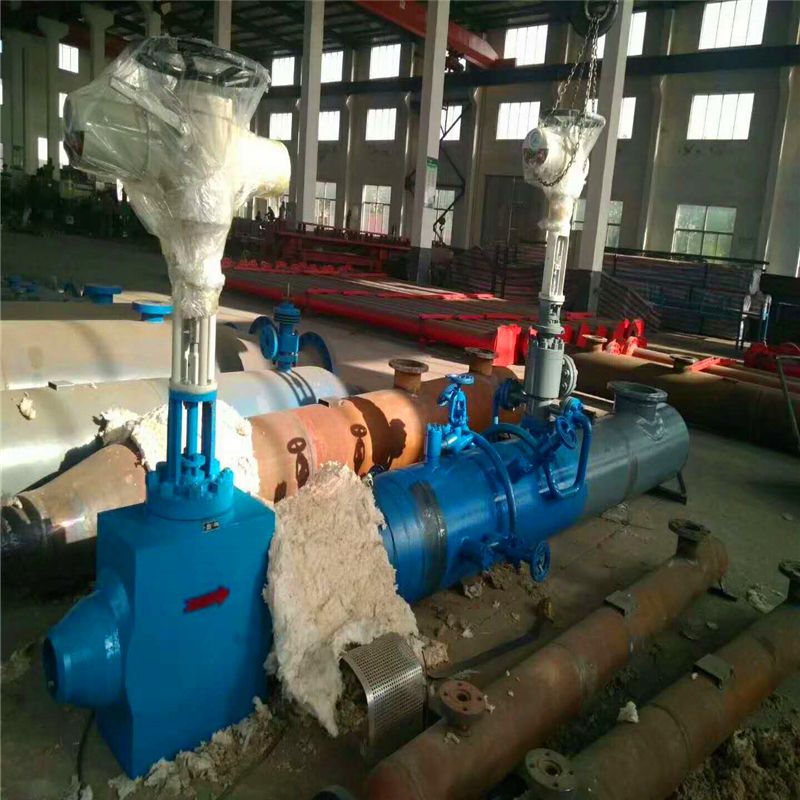

 　减温减压装置由减压系统（减温减压阀、节流孔板等）、减温系统（高压差给水调节阀、节流阀等 ）、安全保护装置（安全阀、止回阀）等组成，主要特点如下：

　　1）、采用减温减压阀结构，使蒸汽减温、减压在同一阀内进行，使整套装置的长度大大缩短，减少了占地面积，降低了工程投资。

　　2）、采用直行程双座笼式减温减压阀结构，阀内设有节流网罩，增强减温水的雾化效果，保护了阀座及阀体，延长了阀门的使用寿命，同时也降低了装置的噪音。双座阀不平衡力小、调节范围广、动作平稳，绝对不会出现卡死现象。次高压减温减压阀密封表面堆焊钴基ercrmn-c-15，抗高温、抗冲刷；阀座和阀瓣采用配合研磨，密封性能好，克服了双座阀泄漏量大的缺点，适用温度510℃。

　　3）、减温减压阀阀内设雾化喷嘴，减温水通过阀芯内部的水室，在喷水处喷射流速可达23m/s，而减温减压阀内阀瓣与阀座间的节流使得蒸汽的保持很高的流速（即减温水喷水处），从而在蒸汽较小流量下，也能达到极佳的雾化效果。

　　4）、降噪。减温减压阀内设的节流孔罩、以及阀后的节流孔板一方面起减压雾化的作用、还有一个主要的作用就是降低系统内的噪音。主要原理是它的小孔消声。

　   5）、减温减压阀流量特性：直线或修正等百分比特性曲线，可在全行程范围内精确控制，保证二次蒸汽在10~100%额定出力范围内，设备长期稳定运行，泄漏等级：ⅳ级。

　　6）、温度给水调节系统采用直行程高压差调节阀，能合理分配给水系统上的压差；同一口径的高压差给水调节阀有不同的流置系数cv值可供选择，使温度调节系统的调节灵敏度及精确度大大提高。

　　7）、电动减温减压阀、电动给水调节阀配用直行程电动执行机构，去除了传统的杠杆铰链机构，减少了空行程环节，进一步提高了调节系统的灵敏度及精确度。

本发明的产汽量可及时进行调节，*大蒸汽流量为50t/h。本发明可有效降低工业供热压力匹配及温度调节过程中的能耗，同时减少了生产成本和安装成本。 本发实用性强，可自动监测高温高压蒸汽、低温低压蒸汽参数并通过阀门的开度自动进行匹配。

GWY高温高压蒸汽减温减压装置表十八

注：序号1～3号及7～9,安全装置有PN4和PN10两种规格，凡安全装置为PN4规格的，在编号为加字母“A”如“GWY02-001AMX”
h1及h2 的值取分子值；凡安全装置为PN10规格，在编号后加字母“B”，如“GWY02-002BMX”，h1及h2取分母值；其余装置只有PN4一种规格。


GWY高温高压蒸汽减温减压装置主要技术参数和性能指标：

电动蒸汽减压阀主要零件材料：

电动蒸汽减压阀流量系数：

电动蒸汽减压阀外形尺寸：

电动蒸汽减压阀执行器参数：

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

减温减压装置主要由以下部分组成：

1、减压系统：减压阀、减压孔板

2、减温系统：截止阀、节流阀、给水调节阀、止回阀、喷嘴、文丘里减温器、管道增压泵等

3、安全系统：安全阀

4、现场一次表：压力变送器、热电阻、温度计、压力表等

5、控制系统：PLC、PID、DCS控制系统

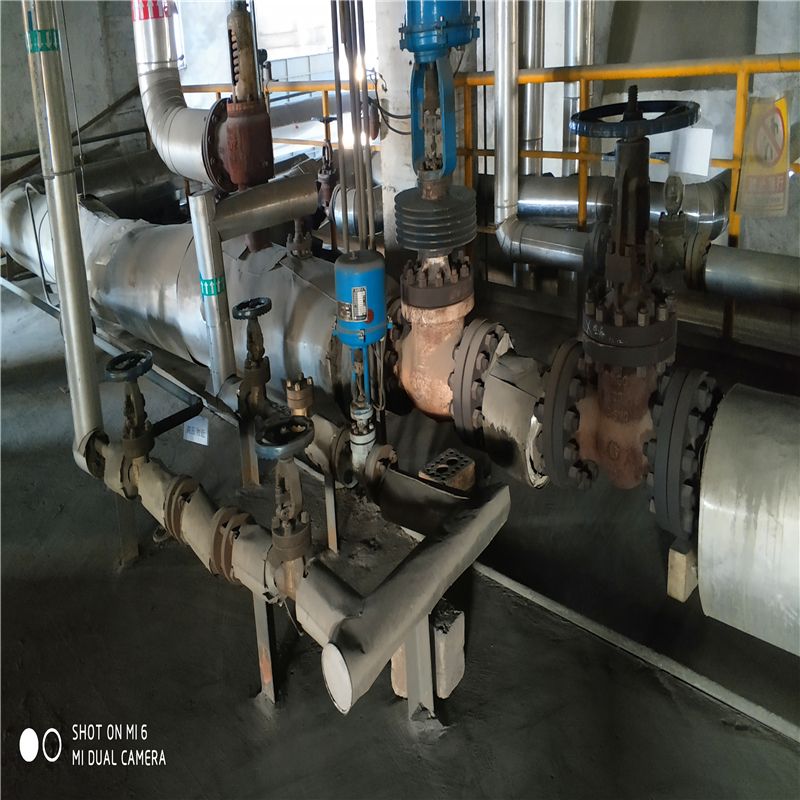

四、GWY高温高压蒸汽减温减压装置安装

1、在本装置的进出口处应装有闸阀，供启闭用。

2、在安全阀处下部须设一固定支架，在装置两端的适当位置处应各设一滑动支架。在蒸汽出 口处适当位置的*低点须装设疏水器。 闸阀、支架、补偿措施、疏水器等由用户根据现场情况自行配置。

3、安装各阀门时须注意蒸汽和减温水的流向。

4、安装完毕后，须将整个管道进行吹扫，然后进行水压试验。试验压力为工作压力的1.5倍.水压试验时须将安全阀卸    下，用闷板密封，保压时间不少于五分钟。

   警告！若管道内有焊渣等杂物，可能卡堵套筒或阀门密封面，严重损坏阀门，造成设备故障。

此外，需要说明的是，本说明书中所描述的具体实施例，其零、部件的形状、所取名称等可以不同。凡依本发明专利构思所述的构造、特征及原理所做的等效或简单变化，均包括于本发明专利的保护范围内。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本发明的结构或者超越本权利要求书所定义的范围，均应属于本发明的保护范围。
