    Y45H双阀座杠杆式蒸汽减压阀申弘

    产品型号: Y45H
    品  牌: 申弘
    • ≧1 台
      ¥5200.00
    所 在 地: 上海闵行区
    更新日期: 2024-11-30
    详细信息
     品牌:申弘  型号:Y45H  加工定制:是
     连接形式:法兰  材质:碳钢  公称通径:15-800 mm
     适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体  密封形式:硬密封式  标准:国标
     外形:中型  流动方向:双向  驱动方式:手动
     零部件及配件:配件  用途:调节  压力环境:常压
     工作温度:常温  用途:调节  压力环境:常压

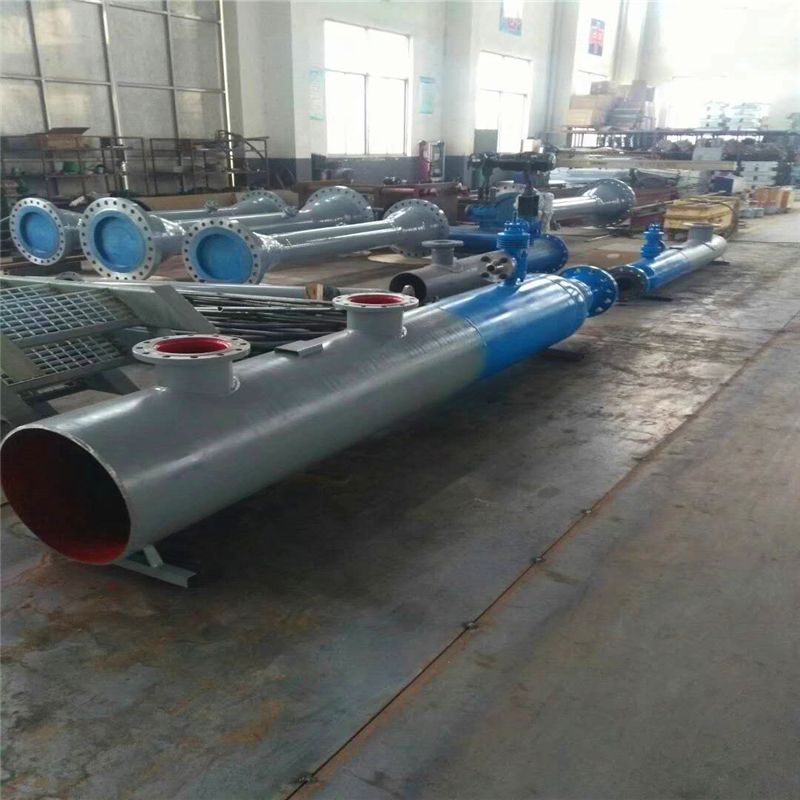

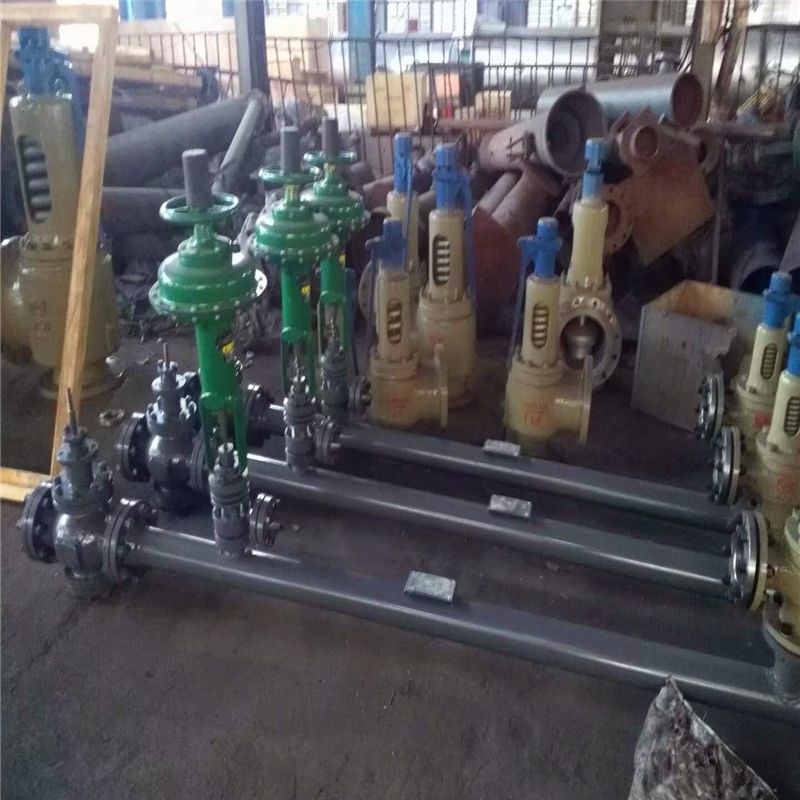

    WYS645H气动蒸汽减温减压装置 产品说明

    本实用新型公开了一种减温减压装置,包括蒸汽输入管道、减温水输送系统、二次蒸汽输出管道、冷凝水输出系统、喷射泵、电控箱,蒸汽输入管道连接喷射泵端设有温度表和压力表,减温输水系统设有*气动调节阀、第二气动调节阀,*气动调节阀和第二气动调节阀并联连接,水泵通过截止阀与*气动调节阀和第二气动调节阀的并联连接的左端连接,*气动调节阀和第二气动调节阀并联连接的右端依次通过截止阀和止回阀与喷射泵连接,二次蒸汽输出管道的左端连接喷射泵,本实用新型通过电控箱调节喷射泵、*气动调节阀和第二气动调节阀的开度,使得高温高压蒸汽和减温水混合后的蒸汽达到用热设备所需的温度和压力的蒸汽,控温控压的精度非常精确。

    目前工业环保方面的要求,国家对许多通过燃烧煤炭来为工业车间提供导热油供热的污染严重的小锅炉使用进行了大量的取缔和关闭,通过采用热电厂的高温蒸汽来取代导热油供热是一个趋势,蒸汽的热力又被用来实现工业生产工艺过程,而高温高压的蒸汽往往不能直接使用在用热设备,需要根据不同的用热设备提供相应的蒸汽温度和压力,现有的减温减压装置一般通过减温水与高温高压蒸汽混合来降压和降温,但是对指定温度和压力的输出蒸汽很难精准的达到降温和降压的要求,对生产企业的产品质量产生了很大的影响。

    实用新型内容

    有鉴于此,本实用新型所要解决的技术问题是:提供一种结构简单,稳定性好、控温和调压精度高、环保的减温减压装置。与现有技术相比,本实用新型具有以下有益效果:本装置主要用于对电站锅炉、工业锅炉以及热电厂供热机组的抽、排汽口输送的一次蒸汽或合管输送的蒸汽供热和动力系统中进行减温、减压调整。

    三、原理:

    减压系统——由压力感应装置监测蒸汽压力变化,通过控制系统控制电动执行机构,自动调节减压装置出口压力使之达到用户使用蒸汽要求。

    减温系统——由温度感应装置监测蒸汽出口温度变化,并将变化量通过信号传递至中央控制器进行运算,控制减温水量,使之达到用户使用蒸汽要求。

    控制系统——中央控制器可接受模拟量和数字开关信号并进行复杂运算,实现无级调节,超温超压报警,以及智能化无人值守运行。

    四、应用领域:

    1、热电厂热网换热站。

    2、石化、轻纺、印染、食品、造纸、木板加工等行业生产工艺的热能动力系统中。

    3、 住宅社区、高层建筑的采暖系统。

    4、 酒店宾馆、机关院校、厂矿企业的采暖及生活供热。

    5、 文化、体育设施的采暖及热水供应。

    6、 溴化锂冷冻机组的动力源调节。

    五、性能特点:

    1、控制:高精度压力、温度监控系统可保证调 节参数。

    2、运行稳定:PI、PID调节功能可保证装置运行平稳、出口参数稳定。

    3、调节灵敏:工业级控制器、电动执行器反映迅速,保证生产工艺要求及采暖舒适性要求。

    4、 性能可靠;核心配件均采用国外厂商产品、集成热工行业世界技术,性能卓越、质量可靠。

    5、 *:二次蒸汽质量稳定,可提高换热设备或生产设备效率,节约能源。

    6、 长寿低噪:减温水采用螺旋雾化技术,颗粒细小均匀,快速汽化,有效防止冲击管壁,无汽蚀、闪蒸,使用寿命长、噪音低。

    7、 高可调比;可在10-99负荷范围内无级调节。

    8、 全智能化;全自动无人值守、节省运行维护费用。

    9、 功能多样:功能强大的控制器可提供定时、报警等多种模拟、数字信号输出及计算接口等延伸功能。

    10、安装简便:结构紧凑、占地空间小;减温水接口方向可根据现场调整,装置可整体法兰对接于热力管网中,安装快速简便。

    11、操作简便:友善的控制界面可轻易实现人机对话,保证参数设定和指令输入的正确操作,并附带于手动操作装置,保证意外情况下仍可正常使用。

    本实用新型的旋进件能够根据零部件加工误差以及装配误差调整弹簧件的初始压缩量,确保弹簧启动压力信号一致,进而气动执行机构具有精确的执行度,使得气动执行机构既能满足输出推力要求,又能够满足全开速度的要求,弹簧压力信号范围可设置为0.17-0.33MPa,经过试验得到,应用本实用新型的阀门快速开启时间为3秒,压力信号误差在±0.01MPa。本实用新型使用时,用户直接在缸体外面就可以调节旋进件的旋进量,结构简单、实用,构思巧妙。

    以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型的保护范围之内。

    本实用新型公开了一种亚临界减温减压阀气动执行机构,属于减压阀设备技术领域。现有的气动执行机构,其零部件存在一定的加工误差,零部件在装配时也存在一定装配误差,这就导致不同气动执行机构的弹簧的启动压力不同,进而无法精确控制活塞驱动推杆进行移动,影响气动执行机构的执行精度。本实用新型的缸体连接一微调组件,所述微调组件设置能够推动弹簧件压缩的旋进件,所述旋进件一端穿过缸体端部,另一端裸露在缸体外。本实用新型的旋进件能够根据零部件加工误差以及装配误差调整弹簧件的初始压缩量,确保弹簧启动压力信号一致,进而气动执行机构具有精确的执行度,使得气动执行机构既能满足输出推力要求,又能够满足全开速度的要求。

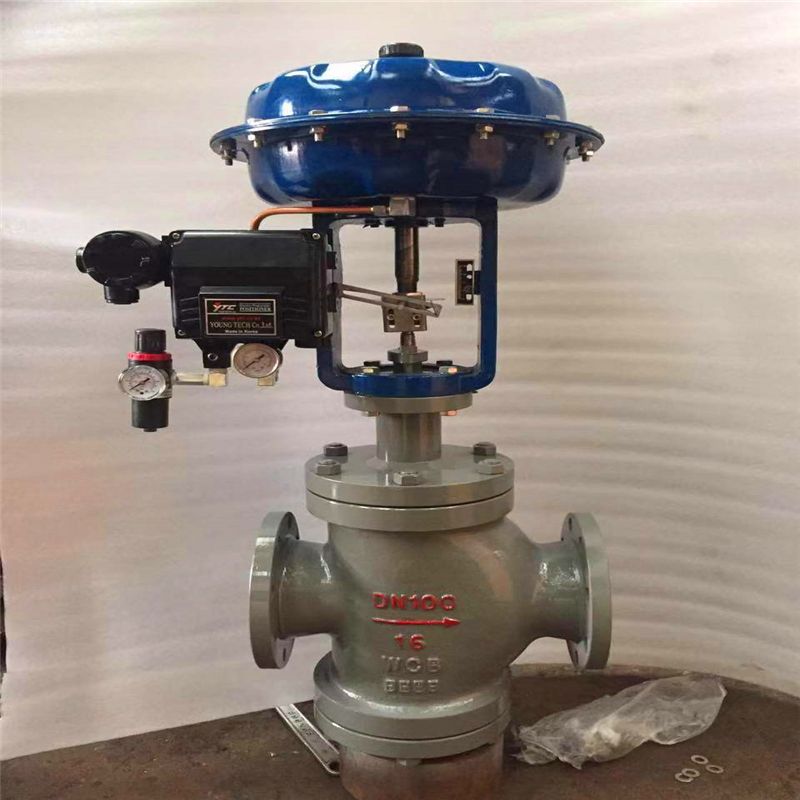

    WYS645H气动蒸汽减温减压装置主要零件材料

    零件名称 材料 温度范围
    阀体上阀盖 HT200 -20~200℃
    ZG230-450 -40~450℃
    ZG1Cr18Ni9Ti -250~550℃
    ZG0Cr18Ni12Mo2Ti -250~550℃
    阀芯、阀座 1Cr18Ni9 -250~550℃
    0Cr18Ni12Mo2Ti -250~550℃
    填 料 聚四氟乙烯 -40~200℃
    膜 片 丁晴橡胶夹增强涤沦织物
    压缩弹簧 60Si2Mn
    膜 盖 A3

    规格与技术参数

    公称通径mm 25 32 40 50 65 80 100 125 150 200 250 300 400
    额定流量系数kv

    10 16 25 40 63 100 250 250 400 630 100 1600 2700
    公称压力MPa 1.6 4.0 6.4
    行 程mm 16 25 40 63 100
    介质温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
    流量特性 直线、等百分比
    法兰标准 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
    阀体
    材质
    PN
    (MPa)
    1.6 WCB(ZG230-450) CF3CF8 CF8M
    4.0,6.0 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
    阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
    上阀盖型式 普通式(常温型),热片式(中温型)
    可调比 30:1
    气源接头 M16×1.5

    注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。

    WYS645H气动蒸汽减温减压装置执行机构主要技术参数

    型 号 ZHA(B)-1 ZHA(B)-2 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6
    有效面积cm2 200 280 400 630 1000 1600
    行 程mm 10 16 25 40 60 1000
    弹簧范围KPa 20~100(标准);20~100、40~200、20~60、60~100、80~240

    主要技术性能指标

    项目 指标值
    基本误差% 不带定位器 ±5.0
    带定位器 ±1.0
    回差% 不带定位器 3.0
    带定位器 1.0
    死区% 不带定位器 3.0
    带定位器 0.4
    允许泄漏量L/h 1×10-3×阀额定容量

    可配附件定位器:电气阀门定位器手轮 电磁阀 限位开关 电/气转换器 空气过滤减压器

    WYS645H气动蒸汽减温减压装置允许压差

    供气压力
    MPa
    弹簧压力
    KPa
    公称通径
    25 32 40 50 65 80 100 125 150 200 250 300
    0.14 20-100 5.4 4.4 4.9 3.8 4.7 3.6 2.8 3.75 2.7 2.15 2.0 1.7
    0.24 40-200 10.8 8.8 9.8 7.6 9.4 7.2 5.6 7.5 5.4 4.3 4.0 3.4

    注:使用条件为阀杆在介质流出端关闭时P2=0状态下。





    WYS645H气动蒸汽减温减压装置外形尺寸

    公通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
    L
    (mm)
    PN1.6MPa 185 200 220 250 275 300 350 410 450 550 670 770
    PN4.0MPa 190 210 230 255 285 310 335 425 460 560 740 805
    PN6.4MPa 200 210 235 265 295 320 370 440 475 570 750 820
    H
    (mm)
    普通型 567 570 645 650 877 887 899 1058 1068 1110 1498 1574
    散热片型 697 700 775 780 1040 1050 1062 1257 1267 1309 1743 1819
    H1(mm) 117 120 139 144 188 208 220 268 278 320 441 503
    D(mm) 225 360 470 620
    重量(KG) 33 35 47 51 98 111 148 236 292 433 760 920



    为了解决以上技术问题,本实用新型采用如下技术方案来实现的:

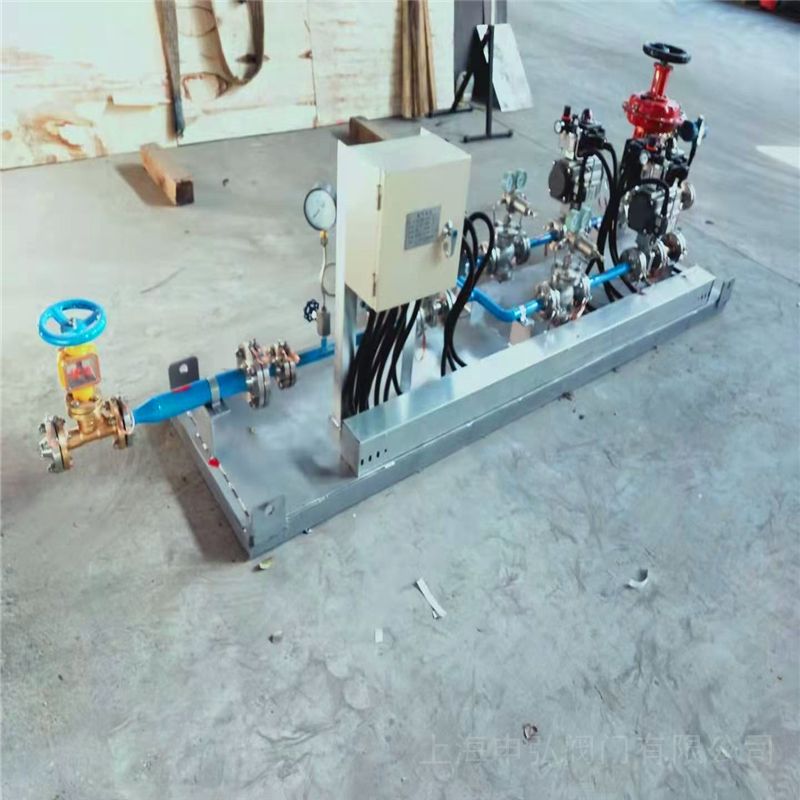

    减温减压装置,包括输送高温高压水蒸汽的蒸汽输入管道、减温水输送系统、二次蒸汽输出管道、冷凝水输出系统,还包括喷射泵、电控箱,所述喷射泵分别与蒸汽输入管道、二次蒸汽输出管道、减温水输送系统、冷凝水输出系统相连接,所述蒸汽输入管道上从左至右依次设有截止阀、过滤器、温度表、压力表,所述蒸汽输入管道连接喷射泵端设有温度表和压力表,所述减温输水系统设有截止阀、过滤器、水泵、溢流阀、压力表、*气动调节阀、第二气动调节阀、止回阀,所述*气动调节阀和第二气动调节阀并联连接,所述水泵通过截止阀与*气动调节阀和第二气动调节阀的并联连接的左端连接端连接,所述*气动调节阀和第二气动调节阀并联连接的右端连接端依次通过截止阀和止回阀与喷射泵连接,所述二次蒸汽输出管道的左端连接喷射泵,所述二次蒸汽输出管道上由左至右依次设有温度传感器、压力传感器、压力保护开关、安全阀、温度表、压力表和截止阀。减温减压装置供货范围

      减温减压装置的供货范围为 标志以内,主要有:

      1,减压系统:减温减压阀、节流孔板等;

      2,减温系统:给水调节阀、节流阀等;

      3,安全系统:安全帽、止固阀等;

      4,管路系统:蒸汽管路、过渡管、减温水管等;

      5,配套附件:截止闪、双金属温度计及接管、压力表及三通阀、弯雷、接头、法兰、衬垫、螺栓、螺母、垫圈。

    ​订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
