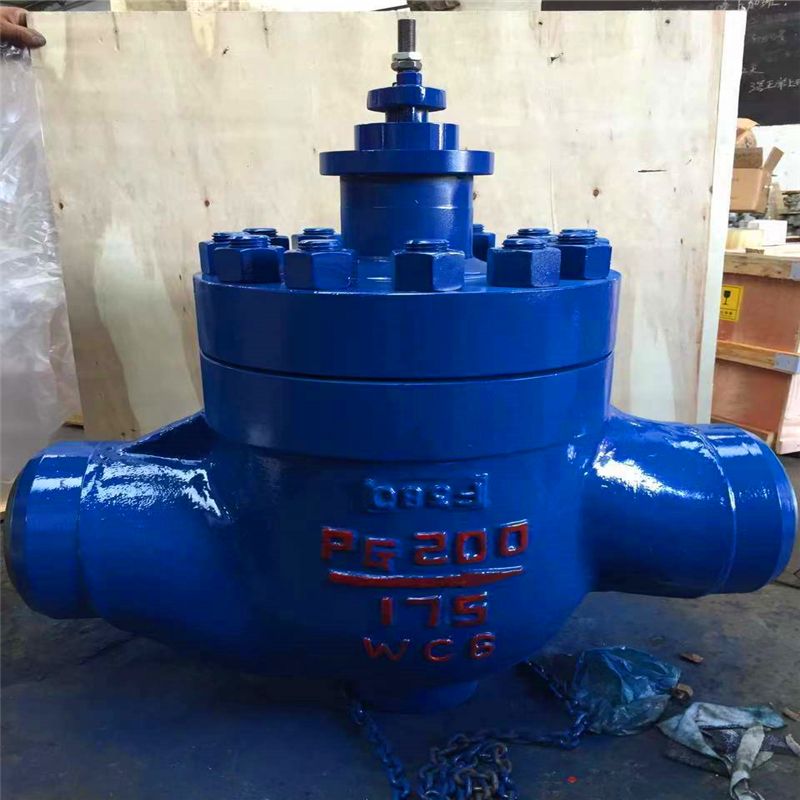

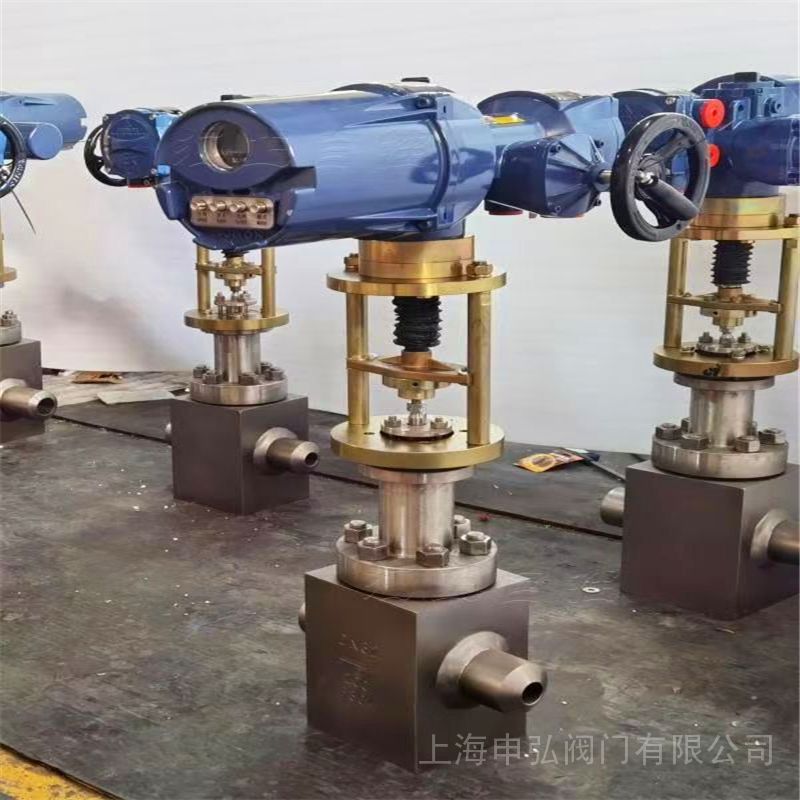

Y967Y高温高压电动焊接式蒸汽减压阀 产品说明
本实用新型公开了一种高温高压特殊减压阀，其包括阀体、阀盖、阀座、阀笼、阀塞和阀杆，所述阀体上方设有阀盖，阀盖与阀体之间形成一内置空间，在内置空间的下部设有阀座；阀座与阀盖之间设有阀笼，阀笼包括由上而下设置的上阀笼和下阀笼，上阀笼和下阀笼之间设有上密封件；阀笼内部设有阀塞，阀塞设于阀座之上，且阀塞与阀座之间设有下密封件；阀塞内部设有阀杆，阀塞和阀杆之间为前置定位防松螺纹连接，阀杆上部穿设于阀盖中心，阀杆与阀盖之间设有石墨填料，阀盖的上部还设有填料压盖。本实用新型的高温高压特殊调节阀可有效提升阀的高温下密封性、承受高压力、可靠性和通用性；可以广泛应用各种自动化的高温高压调节场合中。

Y967Y高温高压电动焊接式蒸汽减压阀性能类别:

　　(1)调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

　　(2)压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

　　(3)流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

本实用新型涉及自动控制技术领域，尤其涉及一种可控制流量、温度、压力的密封性能好、可靠性高、经久耐用的高温高压特殊调节阀。总之，就目前常温常规的调节阀而言，由于标准化、模块化不足，其使用温度低、压差低；加上现有调节阀无法解决在温度高的工况下，其密封效果差、压差低、摩擦力大的问题，且其环境适用性不强、可靠性低、不耐用。综上，目前需要一种可耐高温高压、环境适用性强、密封性能好、可靠性高、经久耐用的调节阀，以满足生产生活需求。

减压系统和减温系统分开，主要用于工况恶劣， 如蒸汽流量小不适用采用减温减压阀的，及饱和蒸汽的工况(压力较低主要考虑蒸汽流速较低)采用文丘里管减温方式，减温水充分雾化，以达到较好的减温效果；

   新一代减温减压装置运行稳定、安全、可靠产品。蒸汽减压阀或蒸汽减温减压阀采用多级茏栅结构，该结构优化设计的阀座和阀芯调节范围广、性能稳定并达到低噪音运行，其优点为：

   1、优秀的流量特性，能适应蒸汽负荷的大范围（10-100%）变化。

  2、平衡式阀芯，降低执行器力矩。

   3、阀芯及阀栅密封面堆焊“司太立”合金耐冲刷。

   4、*低的泄漏率。

   5、低噪音设计。

   6、优化的减压阀上部结构，检修时不拆除阀体就能方便对内部组件进行拆装。

Y967Y高温高压电动焊接式蒸汽减压阀主要零件材料

Y967Y高温高压电动焊接式蒸汽减压阀主要性能参数

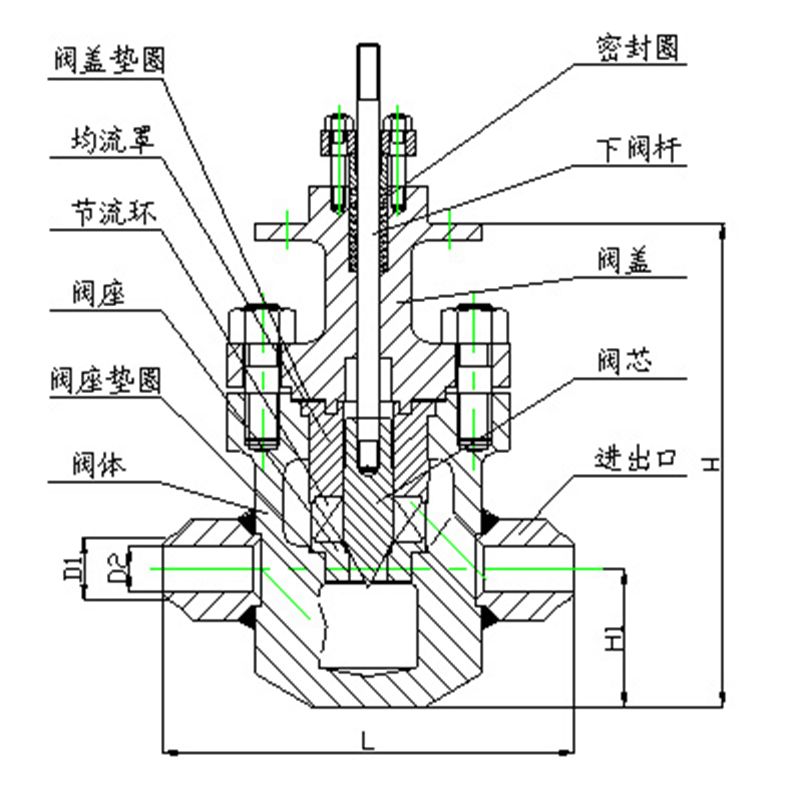

Y967Y高温高压电动焊接式蒸汽减压阀主要外形及连接尺寸

本实用新型针对上述现有技术的不足，提供了一种高温高压特殊调节阀，其结构简单、在高温高压环境下密封性能好、可靠性高、经久耐用。为解决现有技术中存在的问题，本实用新型采用的具体技术方案是:

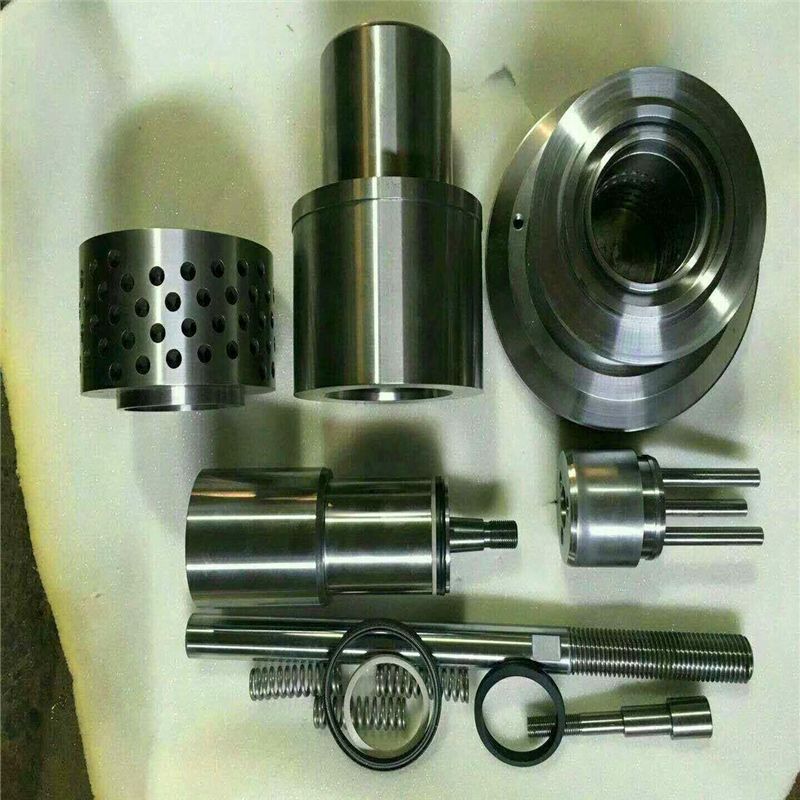

—种高温高压特殊调节阀，其包括阀体、阀盖、阀座、阀笼、阀塞和阀杆，其特征在于:所述阀体上方设有阀盖，阀盖与阀体之间形成一内置空间，在内置空间的下部设有阀座;所述阀座与阀盖之间设有阀笼，所述阀笼包括由上而下设置的上阀笼和下阀笼，所述上阀笼和下阀笼之间设有上密封件;所述阀笼内部设有阀塞，阀塞设于阀座之上，且阀塞与阀座之间设有下密封件;所述阀塞内部设有阀杆，所述阀塞和阀杆之间为前置定位防松螺纹连接，所述阀杆上部穿设于阀盖中心，所述阀杆与阀盖之间设有石墨填料，所述阀盖的上部还设有填料压盖。

一、Y967Y高温高压电动焊接式蒸汽减压阀的检修

1.用刷子清除阀门外部的铁锈;

2.在阀体和阀盖上做标记，以防止在组装过程中发生未对准，然后将阀稍微打开或打开;

3.拆下变速箱;松开门盖的螺栓，然后提起门盖;

4.拆下阀瓣并将其保存在安 全的地方;取下填料压盖螺母并退出填料压盖;

5.拆下阀帽螺母，拆下阀帽，拆下填料;拧开阀杆，并拆下填料函中的填料;

6.拆下螺纹套筒和平面轴承，用煤油清洗，用棉纱擦干，然后拆下螺栓，其他零件也应清洗并妥善保管;

7.拆下门盖垫片，并检查门盖接合面。

二、减压阀的检查

1.清洁所有拆下的零件，检查并测量磨损;

2.检查阀体和阀盖的表面是否有裂纹，水泡和其他缺陷，阀体和阀盖的结合面是否平整，凹凸是否损坏，是否需要径向间隙;

3.检查阀盘和阀座密封表面是否有锈蚀，磨蚀，划痕和裂纹等缺陷;

4.阀杆曲率不超过0.1-0.25mm，椭圆度不超过0.02-0.05mm，表面腐蚀和磨损深度不超过0.1-0.2mm，阀杆螺纹应完好无损，螺纹套应有弹性;

5.填料压盖，填料函和阀杆之间的间隙应适当，一般为0.1-0.2mm;螺栓和螺母的螺纹应完好无损，正确匹配且不能缓慢弯曲。
