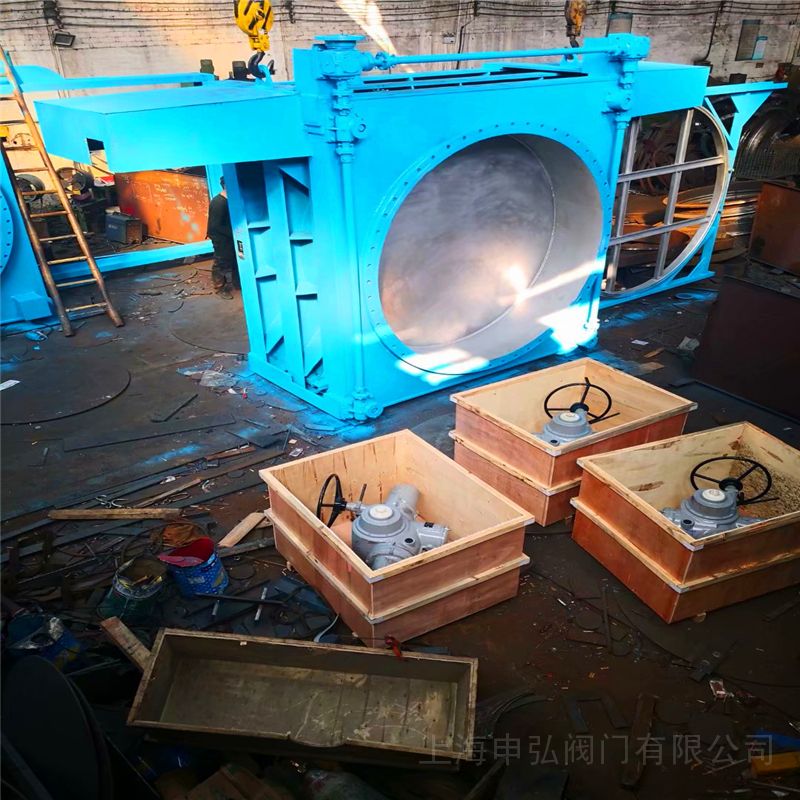

FF943X电动全封闭插板阀 产品说明
本实用新型涉及气体管道阀门领域，尤其涉及一种盲板阀。一种易燃易爆气体用盲板阀，包括阀芯开闭控制螺杆、螺杆升降手轮、阀芯升降螺杆、阀芯升降手轮、连接管本体和保持架；连接管本体内设置有阀腔，阀腔内设置有阀芯组件，阀芯升降手轮带动螺杆转动控制阀芯组件的开闭；阀腔的顶部还连通有放散管，放散管的出口处连接有放散阀，放散管内设置有气体检测器，放散管的进口处还设置有切断阀。本实用新型当阀芯机构处于关闭状态且检测到燃气浓度超标时，说明该盲板阀出现泄漏，需要进行检修；本盲板阀只用旋转手柄即可实现开闭控制，不但密封性能好，而且操作简单，可靠性高，无需每周安排维修人员进行维护保修，节约了人工维修费用，降低了生产成本。本实用新型涉及气体管道阀门领域，尤其涉及一种盲板阀。

【FF943X电动全封闭插板阀背景技术】

在国内现有燃气管道上，实现有效绝对封闭管道的措施是，阀门加盲板或水封器加阀门组合，以及眼睛式盲板阀等三种类型，没有更好的方法和技术措施，这两三种方法都有各自的缺陷和局限，眼睛盲板阀总会有泄漏点出现，所以我们不锈钢公司安环部明令:“禁止在厂房内安装使用该阀”，其只能用于厂房外的限制，因此维护作业时需要扩大煤气管需要吹扫的范围，导致每年氮气和煤气的大量浪费，并且眼睛盲板阀具有体积大，造价高等问题增加了设备成本;水封加阀门组合作盲板需要用水，需要24小时甚至一周连续用水，不仅浪费水资源及供费，加之供水有时会有断流的安全隐患，还需要进行日常的防锈蚀检修工作，增加了工人的劳动强度。

   电动插板阀是一种闸板与阀座始终紧密接触密封的阀门。电动插板阀启闭件是闸板，闸板的运动方向与流体方向相垂直，电动插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，*常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。

原理：闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。

公称通径范围：DN50-DN500

公称压力范围：1.0MPa-1.6MPa

材质：铸钢、不锈钢

闸板材质：2Cr13、201、304、316、316L

连接形式：对夹式

阀座密封圈：丁腈橡胶、三元乙丙橡胶、氟橡胶

堆焊2Cr13、[1] 、硬质合金

填料密封：石墨盘根，四氟盘根

【发明内容】

本实用新型所要解决的技术问题是提供一种易燃易爆气体用盲板阀，该盲板阀利用双螺纹螺杆带动斜楔机构动作实现阀芯的开闭，阀腔的密封为整体端面的密封，不会出现漏点；当阀芯机构处于关闭状态，气体检测器检测到燃气浓度超标时，说明该盲板阀出现泄漏，需要进行检修，放散管连接到外部高出厂房顶的放散管道上，用于排空管道内原有的燃气，保证了用户安全。

FF943X电动全封闭插板阀结构特点：

1.阀门采用全封闭外壳，作时介质不会向外泄漏，避 免了环境污染；

2.阀门采用框架式结构，刚性好，结构紧凑；

3.密封副部位采用不锈钢与橡胶密封，密封可靠；

4.液动插板 阀的夹紧机构采用弹簧夹紧，电动插板阀的夹紧机构采用丝杆螺母夹紧，同步性好。

5.密封圈装在阀板上，便于更换。

阀门主要性能参数

　　三、执行标准

　　工业企业煤气安全规程GB6222-2005

　　钢制管法兰GB/T9115-2010

　　检验与试验GB/T24917-2010

　　四、结构特点

　　1、 阀门采用全封闭外壳，操作时介质不会向外泄漏，避免了环境污染。

　　2、 阀门釆用框架式结构，刚性好，结构紧凑。

　　3、 密封副部位采用不锈钢与橡胶密封，密封可靠。

　　4、 夹紧机构采用丝杆螺母夹紧，同步性好。

　　5、 密封圈装在阀板上，便于更换。

　　6、 增加了水冷机构的阀门，*高耐温≤450℃,尤其适用干法除尘系统。

　　7、 设有氮气吹扫孔，以便吹扫阀座和传动部位的积灰，开启灵活。

　　8、 设有排水管接口，将阀箱内积水排出。

　　9、 采用电动装置驱动可实现计算机程序控制。

　　五、FF943X电动全封闭插板阀主要零件材料

FF943X电动全封闭插板阀主要外形连接尺寸：                                  单位：mm

本实用新型易燃易爆气体用盲板阀利用双螺纹螺杆带动斜楔机构动作实现阀芯的开闭，阀腔的密封为整体端面的密封，不会出现漏点；当阀芯机构处于关闭状态，气体检测器检测到燃气浓度超标时，说明该盲板阀出现泄漏，需要进行检修;本盲板阀只用旋转手柄即可实现开闭控制，不但密封性能好，而且操作简单，可靠性高，无需每周安排维修人员进行维护保修，节约了人工维修费用，降低了生产成本。

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型表述的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
