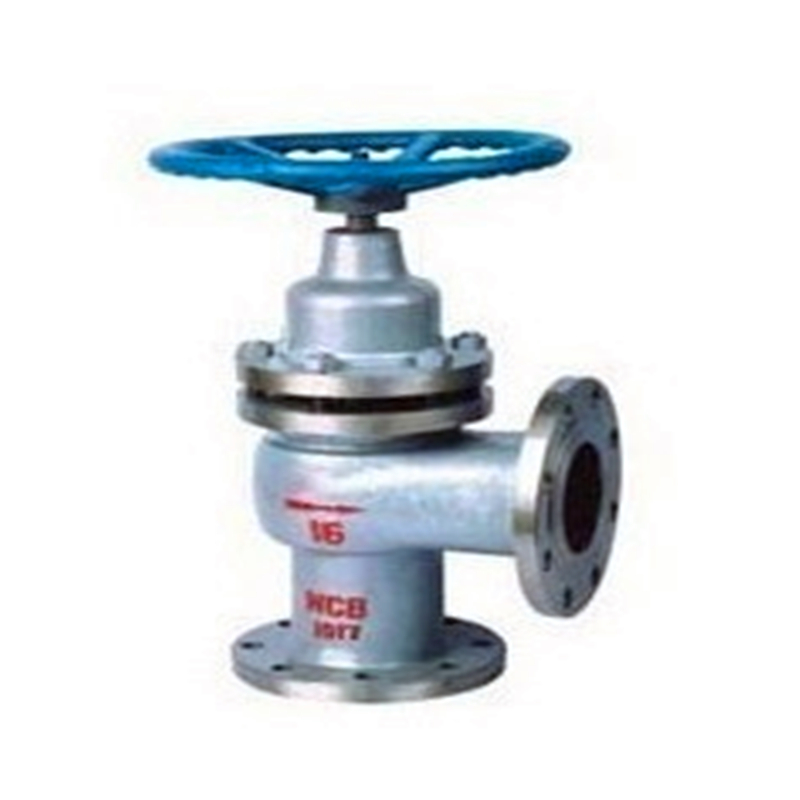

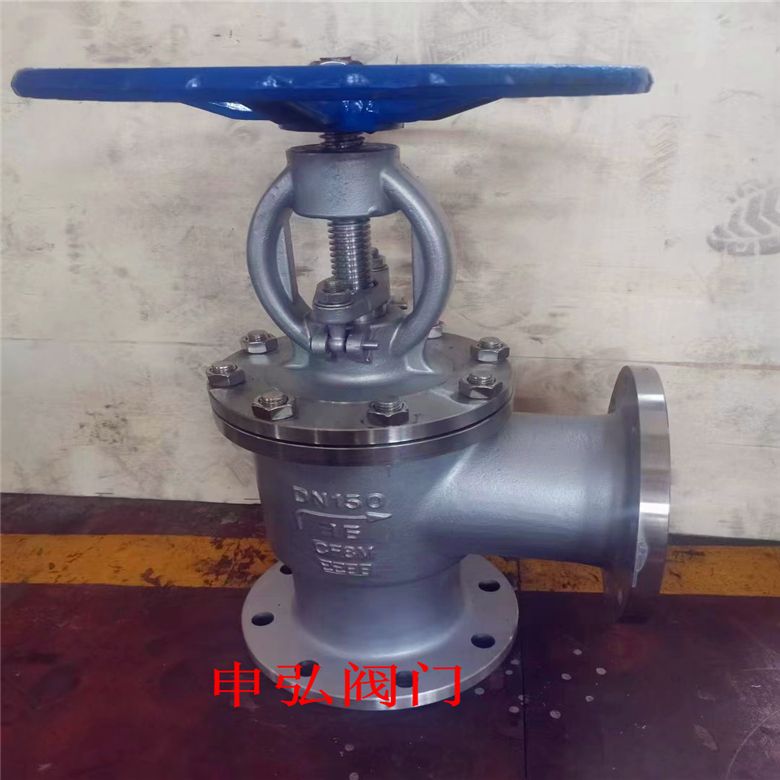

U44SM角式柱塞阀 产品说明
角式柱塞阀与直通式柱塞阀的工作原理完全相同，只不过是安装在管线中的位置不同，因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处，而角式柱塞阀正好装在这个部位，这样不但减少了接管弯头，安装方便，省工、省料等特点。柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

所述装置可以直接利用。也可以是芯轴的轴肩上制有碰块，而阀体的裙壁间隔向内制有两个挡块，碰块、挡块二者相配合，使手柄转动起止位置对应于截止阀的开或关的位置。

阀体的进水口，可以是外螺纹式进水口，也可以是内螺纹式进水口，还可以是法兰盘式进水口。

阀体的出水口，可以是龟头式出水口，也可以是内或外螺纹式出水口，还可以是消防快接头式出水口。

本实用新型的优点结构简单，制造成本低廉；自封性好，无泄漏，使用寿命长且开闭夹角仅为60°；适用范围广泛，可用于生活水嘴、输水管路、浇灌绿化园林等各种场合。实用新型的具体结构由以下的实施例及其附图给出。

U44SM角式柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

U44SM角式柱塞阀产品特点：

1、可安装在水平或垂直的管道上。

2、阀体材质可以选用高温不锈钢或碳钢材质。

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；密封好性能更可靠。

4、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

U44SM角式柱塞阀性能参数：

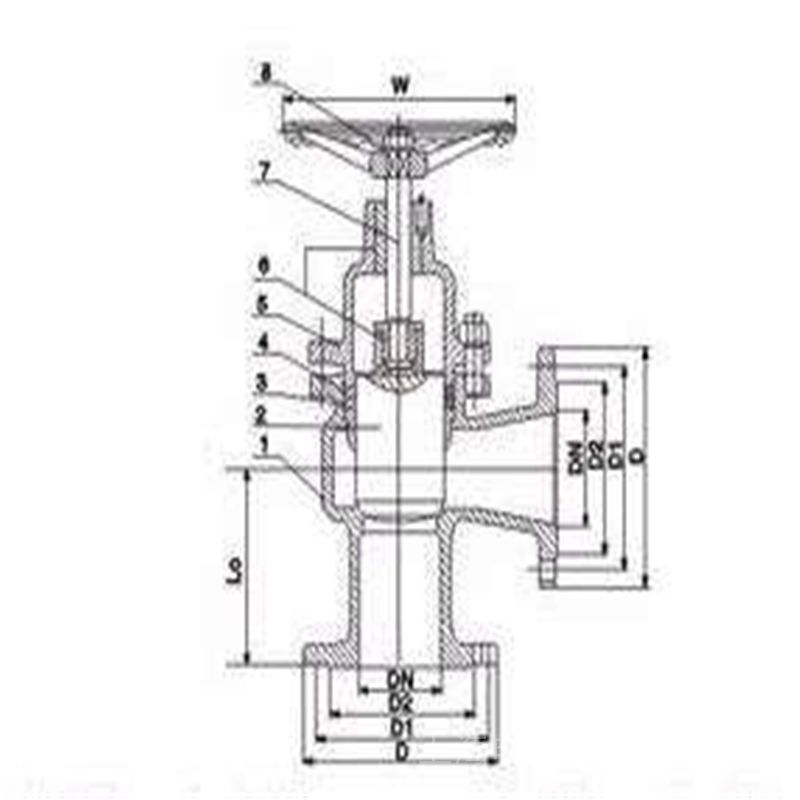

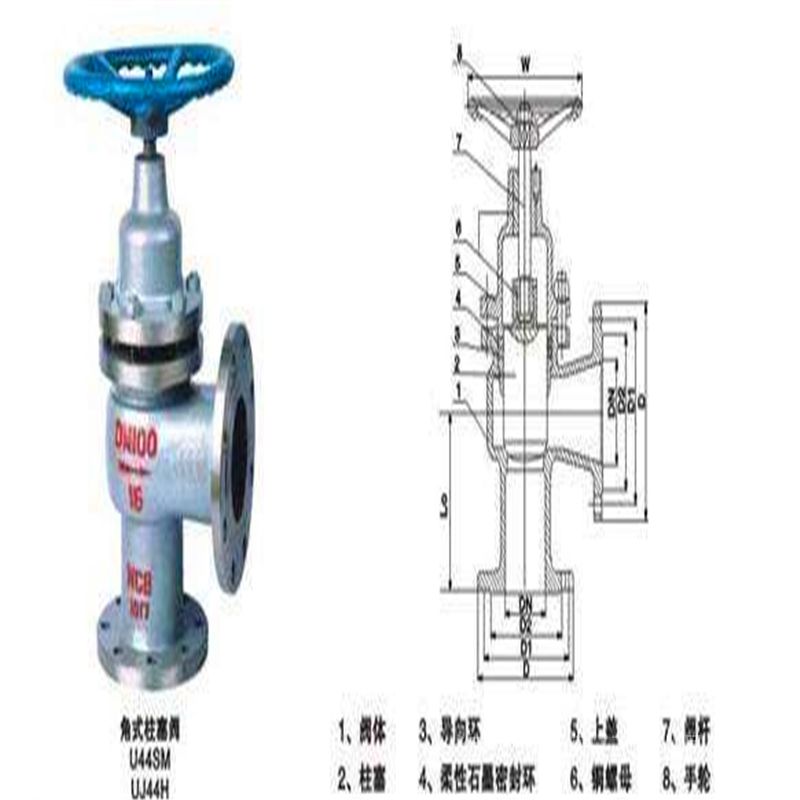

角式柱塞阀外形结构图：


U44SM角式柱塞阀连接尺寸：

本实用新型的目的是要提供一种改进的角式截止阀，它能有效地在完成功能情况下，简化结构，以获得较低制造成本。本实用新型的目的是这栏实现的制有进、出水口的三通式阀体内，于进、出水口间装着带圆周均布通孔的静阀片，其上装有三瓣式且静阀片的诸通孔既能与动阀片的诸缺口分别贯通又能被动阀片的实体所封堵的动阀片。芯轴一端部制有轴肩，其外制有伸出的能插接动阀片缺口的拨爪，芯轴中段与阀盖的穿心通孔滑动配合。

U44SM角式柱塞阀安装说明：

①本厂生产的柱塞阀出厂前均按GB/T13927-92进行试验、验收，产品出厂都具有合格证。使用时只需将外表及孔腔清洗干净即可，不必拆洗和更换。

②本柱塞阀可在任意位置安装，介质流动方向见阀体上箭头所示。

③经过一段时间的使用，密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。

④该柱塞阀用于（t=50℃~250℃）的管道上，其效果*佳。

⑤该柱塞阀严禁在冷热介质混合管道上使用。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
