J541H伞齿轮大口径美标法兰式截止阀申弘
详细信息| 询价留言J541H伞齿轮大口径美标法兰式截止阀 产品说明
J541H美标伞齿轮截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
美标截止阀主要有API和ASME标准,ASTM,ASTM是材料标准,不是阀门本身的标准;按美国标准设计,制造,生产、检测的截止阀叫做美标截止阀。美标截止阀和法兰截止阀是同属一个类型的阀门,关闭件是个阀瓣,阀杆绕阀体中心线作旋转来达到开启、关闭的一种阀门。本实用新型公开了一种大口径截止阀,包括阀体、进阀口和出阀口,所述阀体上开设有贯穿其内腔的流道,阀座设置于流道的中部,阀座上侧设有阀瓣,阀瓣下端外侧设有一圈密封块,阀瓣与阀座的连接处设有密封圈,且阀座上对应密封块设有一圈卡槽,阀瓣上端设有连接柱,连接柱上端固定连接有阀杆,阀杆上设有一圈橡胶活塞。本实用新型使用时,启动电机正向旋转带动电机轴和锥齿轮二转动,锥齿轮二带动锥齿轮一转动,锥齿轮一带动螺纹座和阀杆转动,阀杆带动连接柱和阀瓣向上移动,完成开闸放水过程,反向转动即可实现关闸,电机代替了人工转动,节约了人工,提高了工作效率。
J541H伞齿轮大口径美标法兰式截止阀产品特点
1、阀体外形为球形或流线形造型美观。流通形状为直通式,流体阻力小。
2、阀瓣和阀座密封副采用锥面密封,密封可靠,杂物不易落在密封面上,关闭力小,耐冲刷,密封可靠,
3、阀座可为更换式阀座,可任意组合与关闭密封面材料的配对,以满足工况的要求,延长使用寿命。
4、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆,并配有滚动轴承式采用伞齿轮以减轻关闭力。
5、阀体、阀瓣、阀杆、填料、紧固件的材料可按实际工况要求合理选配,以适用于多种不同的工况环境。
J541H伞齿轮大口径美标法兰式截止阀与现有技术相比,本实用新型的有益效果是:
1、本实用新型使用时,启动电机正向旋转带动电机轴和锥齿轮二转动,锥齿轮二带动锥齿轮一转动,锥齿轮一带动螺纹座和阀杆转动,阀杆带动连接柱和阀瓣向上移动,完成开闸放水过程,反向转动即可实现关闸,电机代替了人工转动,节约了人工,提高了工作效率。
2、本实用新型使用时,阀瓣下端设置的密封块与卡槽贴合,密封圈与阀座贴合,提高了阀瓣的密封性,阀瓣在上下移动时,橡胶活塞便于阻止阀体内的水向上涌,避免了阀体内的水从法兰与阀体连接处渗出,加强了阀体的密封性。
J541H伞齿轮大口径美标法兰式截止阀标准
设计与制造 结构长度 法兰尺寸 对焊连接尺寸 压力-温度 试验-检验 ASNI BI634、BSI873 ANSIB16.10 ANSIBI6.5 ANSIB16.25 ANSIB16.34 API598 公称压力(Lb) 强度试验 水密封试验 气密封试验 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 150 3.1 450 2.2 315 0.5-0.7 60-100 300 7.8 1125 5.6 815 600 15.3 2225 11.2 1630 900 23.1 3350 16.8 2440 1500 38.4 5575 28.1 4080 2500 64.6 9367 47.4 6873 体、盖、瓣 阀杆 密封面 垫片(环) 填料 工作温度 适用介质 WCB 2Cr13 13Cr
STL
本体材料 PTFE
尼龙
Nylon增强柔性石墨
13Cr/柔性石墨 SFB-2
08软刚 F304
F316
F304L
F316L柔性石墨
增强柔性石墨 SFB/260
SFP260
PTFE≤425 水、蒸汽、油品
Water
Steam
Petroleum
ProductsWC1 38CrMoAI
25Cr2Mov≤450 WC6 ≤540 WC9 ≤570 C5C12 ≤540 CF8 F304 ≤600 硝酸、醋酸、尿素
Nitricacid

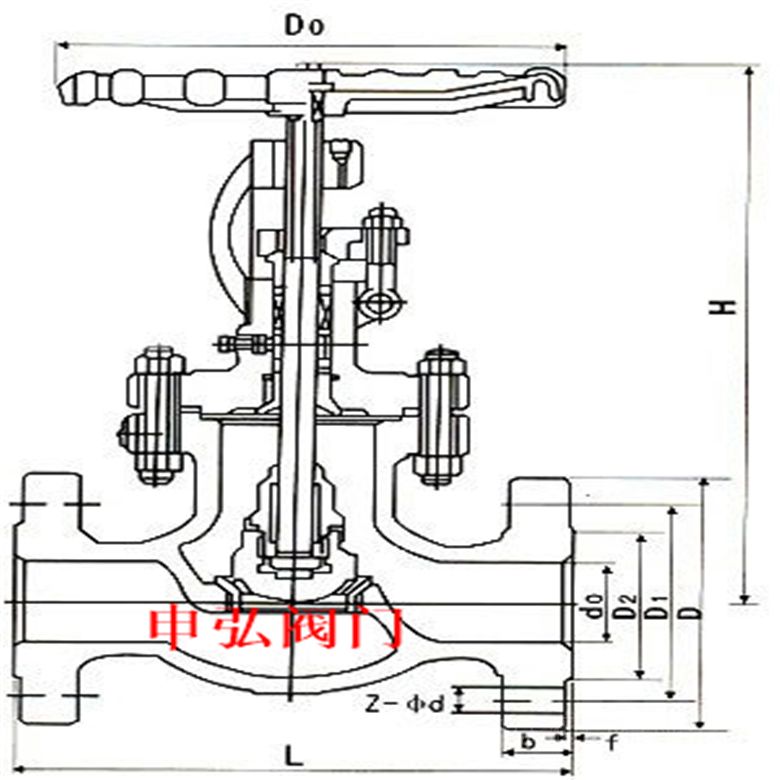

AceicacidCF3 F316 CF8M F304L CF3M F316L 磅级 规格 L D D1 D2 B N-ØD D0 H WT(kg) 150Lb 1/2m mm 108 89 60.5 35 12 4-15 125 169 3.8 in 4.25 3.5 2.38 1.38 0.47 4-0.59 4.92 6.65 3/4m mm 117 98 70 43 12 4-15 125 180 4.2 in 4.61 3.86 2.76 1.69 0.47 4-0.59 4.92 7.08 1m mm 127 108 79.5 51 12 4-15 125 190 8 in 5 4.25 3.13 2 0.47 4-0.59 4.92 7.48 1 1/2m mm 165 127 98.5 73 14.3 4-16 180 347 13 in 6.5 5 3.88 2.87 0.56 4-0.62 7.09 13.66 2m mm 203 152 120.5 92 15.9 4-19 180 356 21 in 8.00 6.00 4.75 3.62 0.625 4-0.75 7.09 14 2 1/2m mm 216 178 139.5 105 17.5 4-19 240 381 30 in 8.5 7 5.50 4.12 0.69 4-0.75 9.45 15.00 3m mm 241 190 152.4 127 19.1 4-19 280 13 41 in 9.5 7.50 6 5 0.75 4-0.75 11.02 16.25 4m mm 292 229 190.5 157 24 8-19 280 500 64 in 11.50 9.00 7.5 6.19 0.94 8-0.75 11.02 19.68 6m mm 406 279 241.5 216 25.4 8-22 360 656 113 in 16 11.0 9.50 8.5 1.00 8-0.88 14.17 22.25 8m mm 495 343 298.5 270 29 8-22 450 660 190 in 19.5 13.5 11.75 10.62 1.12 8-0.88 17.75 26.00 磅级 规格 L D D1 D2 B N-ØD D0 H WT(kg) 300Lb 1/2m mm 152 95 66.5 35 15 4-15 125 190 4.5 in 5.98 3.74 2.62 1.38 0,95 4-0.59 4.92 7.48 3/4m mm 178 117 82.5 43 16 4-19 125 212 8 in 7 4.61 3.25 1.69 0.62 4-0.75 4.92 8.35 1m mm 203 124 89 51 18 4-19 160 231 10 in 8 4.9 3.50 2 0.71 4-0.75 6.2 9.1 1 1/2m mm 229 156 114.5 73 20.7 4-22 200 391 18.5 in 9 6.12 4.51 2.87 0.81 4-0.87 8 15.43 2m mm 267 165 127 92 22 8-19 200 406 37 in 10.5 6.5 5 3.62 0.88 8-0.75 7.87 16.00 2 1/2m mm 292 190 149 105 25 8-22 240 457 50 in 11.5 7.50 5.88 4.12 1.00 8-0.88 9.45 18.00 3m mm 318 210 168.5 127 29 8-22 280 470 61 in 12.50 8.25 6.62 5 1.12 8-0.88 11.02 18.50 4m mm 356 254 200 157 32 8-22 320 590 99 in 14.00 10.00 7.88 6.19 1.25 8-0.88 11.60 23.23 6m mm 444 318 270 216 37 12-22 500 711 176 in 17.50 12.50 10.62 8.5 1.44 12-0.88 19.68 28.00 8m mm 559 381 330 270 41 12-25 500 750 333 in 22.0 15 13.00 10.62 1.62 12-100 19.68 29.50 磅级 规格 L D D1 D2 B N-ØD D0 H WT(kg) 600Lb 1/2m mm 165 95 66.5 35 15 4-15 160 285 6 in 6.5 3.74 2.62 1.38 0,95 4-0.59 6.2 11.22 3/4m mm 190 117.5 82.5 43 16 4-19 160 285 9 in 7.48 4.61 3.25 1.69 0.62 4-0.75 6.2 11.22 1m mm 216 124 89 51 18 4-19 160 313 12 in 8.5 4.9 3.50 2 0.71 4-0.75 6.2 12.32 1 1/2m mm 241 156 114.5 73 23 4-22 240 365 22 in 9.5 6.12 4.51 2.87 0.91 4-0.87 9.45 14.17 2m mm 292 165 127 92 25 8-19 240 444 39 in 11.50 6.5 5 3.62 1.00 8-0.75 9.45 17.50 2 1/2m mm 330 190 149 105 29 8-22 240 483 50 in 13 7.50 5.88 4.12 1.12 8-0.88 9.45 19 3m mm 356 210 168 127 32 8-22 280 533 68 in 14.00 8.25 6.62 5 1.25 8-0.88 11.02 21 4m mm 4.06 273 216 157 38.1 8-25 360 622 120 in 16.00 10.75 8.5 6.19 1.5 8-1.00 14.17 24.50 6m mm 495 356 292 216 47.7 12-29 500 800 220 in 19.50 14 11.5 8.5 1.88 12-1.14 19.68 31.50 8m mm 597 419 349 270 55.6 12-32 550 927 450 in 23.50 16.5 13.75 10.62 2.19 12-1.25 21.65 36.50
J541H伞齿轮大口径美标法兰式截止阀安装:
法兰结构简单、而且在很多行业都很受欢迎不过不管是用在哪个行业,大家都要做好安装接下来,我们将为您详细介绍如何安装法兰截止阀。1、在安装法兰截止阀之前,检查手动装置是否操作灵活和堵塞安装法兰截止阀时,其操作机构应与操作地面相距1.2m左右。当法兰截止阀和手轮的中心距离操作地面超过1时.8m,操作频繁的截止阀应设置操作平台。对于带有多个法兰截止阀的管道,截止阀应尽可能集中安装在平台上,以便于操作。
2、对高度超过1.不经常操作的8m单截止阀可采用链轮和伸缩杆、可移动的平台和梯子以及其他设施。当法兰截止阀安装在作业地面以下时,应设置延长杆或地面井。出于安全考虑,井应该用钢板覆盖。
3、对于水平管道上的法兰截止阀,阀杆应垂直向上,阀杆不应向下安装;阀杆朝下不仅操作、法兰截止阀维护不方便,易腐蚀。地板截止阀安装位置倾斜,也可以操作、维修不便。
4、应操作并排安装在管道上的法兰截止阀、维修、拆装的空间位置,手轮之间的净距不得小于100毫米;如果间距较窄,阀门应错开。
5、对于法兰端结构的截止阀,用户应根据使用温度、使用压力、为所用介质选择合适的螺柱、垫圈,并对称均匀地拧紧螺柱、螺母和螺柱应全螺纹,大于1英寸的螺柱应为8UN系列螺纹。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
-
