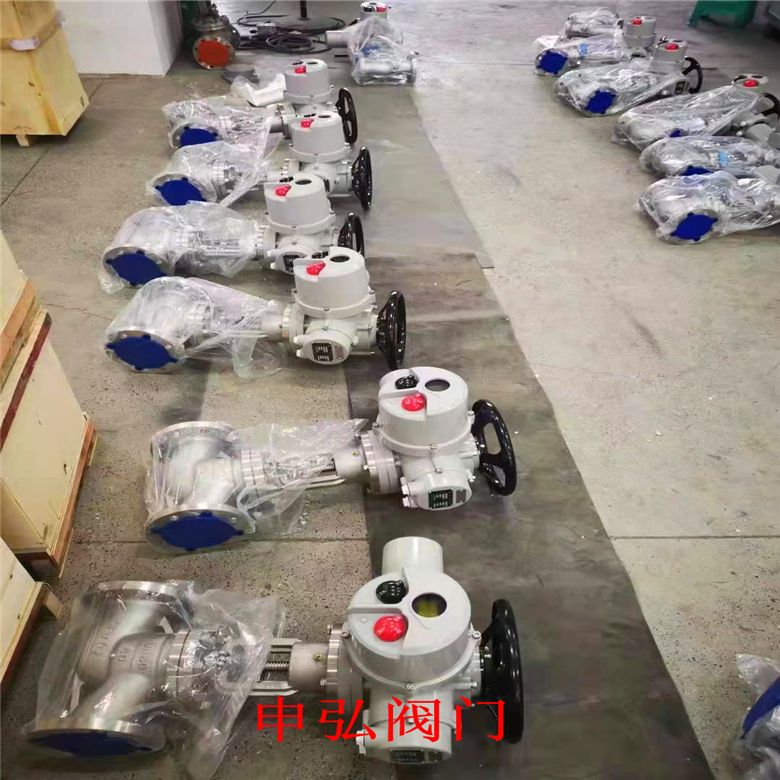

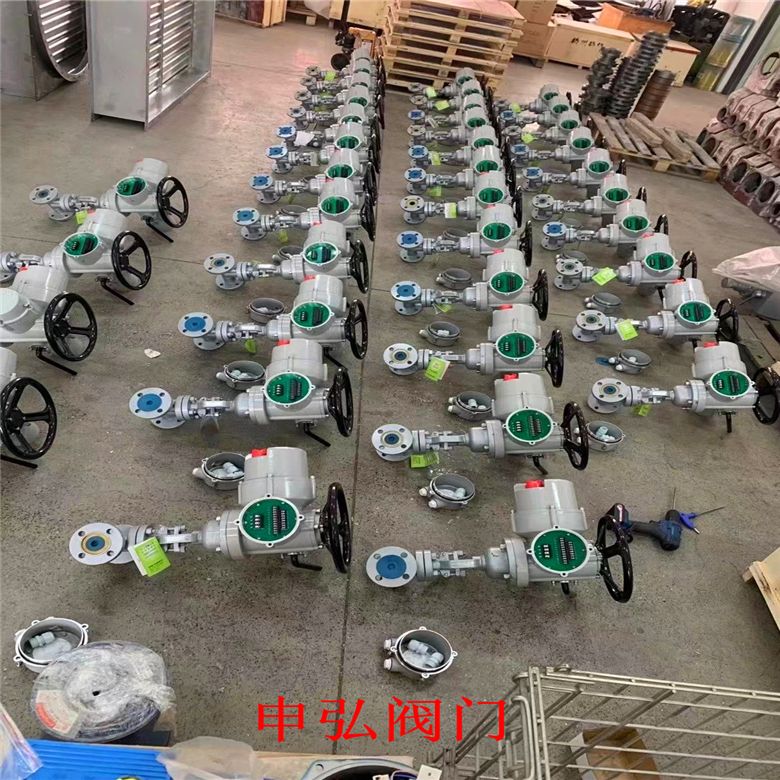

J941W电动不锈钢法兰式截止阀产品说明

截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。这一点在进行电动阀门的转矩控制机构调整时，应加以注意。电动不锈钢截止阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重。

属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。闸阀与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，而普通截止阀的阻力系数约为3.5~4.5。开启关闭力小，介质可以两个方向流动。缺点是结构复杂，高度尺寸较大，密封面容易磨损。

电动不锈钢截止阀的密封面，只有在完全关闭时才相互接触，强制关闭的阀芯与密封面的相对滑移量很小，因而密封面的磨损也很小。而截止阀密封面的磨损，多数是由于阀芯与密封面之前有杂物，或者是由于关闭状态的不严密，引起介质的高速冲刷所致。Z型阀门电动装置的派生产品，该产品结构紧凑、起动转矩大、控制精度高、功能齐全、性能可靠、安装调整简便。叠加型阀门电动执行器适用于蝶阀、球阀、旋塞阀等部分回转阀门和类似设备，它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控制，亦能在现场手动操作。它可以准确地按控制指令动作，是对各类阀门、风门实现远控、集控和自动控制的必不可少的驱动装置。该系列产品不仅用于电站，还可以用于石化、冶金、公共事业等。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

二.J941W电动不锈钢法兰式截止阀普通防爆阀门电动执行器技术参数

型号：DZW-10B/380V

输出转矩：110N·M

输出转速：18r/min

电机功率：0.26KW

*大转圈：60

防护等级：IP67

电动不锈钢截止阀在安装时，介质可以从阀芯的下方进入和从上方进入两种方式。介质从阀芯的下方进入的优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以阀前管道承压的情况下，进行更换盘根的工作。介质从阀芯的下方进入的缺点是阀门的驱动转矩较大，约为上方进入的1.05~1.08倍，阀杆受的轴向力大，阀杆容易弯曲。为此，介质从下方进入方式，一般只适用于小口径的手动截止阀，以阀门关闭时介质作用于阀芯的力不大于350kg为限。电动截止阀一般是采用介质从上方进入的方式。介质从上方进入方式的缺点正好与下方进入方式相反。整体材料采用不锈钢材质,截止阀启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

J941W电动不锈钢法兰式截止阀产品特点

1、结构简单，制造和维修比较方便

2、工作行程小，启闭时间短

3、密封性好，密封面间磨擦力小，寿命较长

不锈钢法兰截止阀执行标准

设计规范：GB/T 12235

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：JB/T 9002

产品标识：GB/T 12220

供货规范：JB/T 7928

J941W电动不锈钢法兰式截止阀执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

J941W电动不锈钢法兰式截止阀性能参数

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

J941W电动不锈钢法兰式截止阀压力试验MPa

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

J941W电动不锈钢法兰式截止阀主要零件材料及性能

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

产品性能规范：

公称压力 PN（MPa）	试验压力（MPa）		适用温度（℃）				适用介质
公称压力 PN（MPa）	强度试验	密封试验	WCB	Wr5Mo	1Cr18Ni12Mo2Ti	1C18Ni9Ti	适用介质
1.6	2.4	1.8	≤425	≤550	≤200	≤200	水、油品、蒸气、酸性介质
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15	11				/
16.0	24	17.6				/

J941W电动不锈钢法兰式截止阀产品连接尺寸：

公称压力 PN（MPa）	公称通径 DN（mm）	主要外形尺寸及连接尺寸（mm）										重量（kg）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	D6	b-f	f2	z-φd	H	Do	重量（kg）
1.6	10	130	90	60	40	/	14-2	/	4-14	198	120	4.7
	15	130	95	65	45	/	16-2	/	4-14	218	120	5.2
	20	150	105	75	55	/	16-2	/	4-14	258	140	7.1
	25	160	115	85	65	/	16-2	/	4-14	275	160	7.4
	32	180	135	100	78	/	18-2	/	4-18	280	180	8.5
	40	200	145	110	85	/	18-3	/	4-18	330	200	12.5
	50	230	160	125	100	/	18-3	/	4-18	350	240	14
	65	290	180	145	120	/	18-3	/	4-18	400	280	22.58
	80	340	195	160	135	/	20-3	/	8-18	355	280	29
	100	350	215	180	155	/	22-3	/	8-18	415	320	32.5
	125	400	245	210	185	/	24-3	/	8-18	460	360	80
	150	480	280	240	210	/	24-3	/	8-23	510	400	93.5
	200	600	335	295	265	/	26-3	/	12-23	710	400	180
	250	650	405	355	320	/	30-3	/	12-25	786	450	440
	300	750	460	410	375	/	30-4	/	12-25	925	500	648
2.5	10	130	90	60	40	/	16-2	/	4-14	198	120	4.9
	15	130	95	65	45	/	16-2	/	4-14	218	120	5.4
	20	150	105	75	55	/	16-2	/	4-14	258	140	7
	25	160	115	85	65	/	16-2	/	4-14	275	160	7.4
	32	180	135	100	78	/	18-2	/	4-18	280	180	8.5
	40	200	145	110	85	/	18-3	/	4-18	330	200	12.5
	50	230	160	125	100	/	20-3	/	4-18	350	240	16
	65	290	180	145	125	/	22-3	/	8-18	400	280	25
	80	310	195	160	145	/	22-3	/	8-18	355	280	30
	100	350	230	190	160	/	24-3	/	8-23	415	320	34.5
	125	400	270	220	188	/	28-3	/	8-25	460	360	89
	150	480	300	250	218	/	30-3	/	8-25	510	400	98
	200	600	360	310	278	/	34-3	/	12-25	710	400	180
	250	650	425	370	332	/	36-3	/	12-30	786	450	446
	300	750	485	430	390	/	40-4	/	12-30	925	500	654
4.0	10	130	90	60	40	34	16-2	4	4-14	198	120	4.9
	15	130	95	65	45	40	16-2	4	4-14	233	120	5.7
	20	150	105	75	55	51	16-2	4	4-14	275	140	7
	25	160	115	85	65	58	16-2	4	4-14	285	160	8.8
	32	180	135	100	78	66	18-2	4	4-18	302	180	11.8
	40	200	145	110	85	76	18-3	4	4-18	355	200	16.5
	50	230	160	125	100	88	20-3	4	4-18	373	240	24
	65	290	180	145	125	110	22-3	4	8-18	408	280	33
	80	310	195	160	145	121	22-32	4	8-18	436	320	44
	100	350	230	190	160	150	24-3	4.5	8-23	480	360	60
	125	400	270	220	188	176	28-3	4.5	8-25	558	400	89
	150	480	300	250	218	204	30-3	4.5	8-25	611	400	98
	200	600	375	320	282	260	38-3	4.5	12-30	720	400	190

J941W电动不锈钢法兰式截止阀安装说明；

1、在安装前应该先对流体通道先进行肉眼观看，防止有内置异物。
2、使用前用压缩空气对截止阀内壁吹扫，将内置的锈渣，砂石等异物吹扫出去。
3、法兰截止阀有安装方向的要求，应该严格按照标志指示进行安装，一般可视为低进高出。
4、如法兰密封对接时、如是蒸汽系统应该使用金属垫片，可耐高温，如水系统，则可以用四氟垫。

5、安装时应该对截止阀的高度给予一定的空间，防止无法正常操作使用。
