    申弘电动对夹式多层次金属硬密封蝶阀D973H

    产品型号: D973H
    品  牌: 申弘
    • ≧1 台
      ¥2973.00
    所 在 地: 上海闵行区
    更新日期: 2024-11-30
    详细信息
     品牌:申弘  型号:D973H  加工定制:是
     结构形式:偏置板式  材质:碳钢  连接形式:对夹
     适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体  压力环境:常压  工作温度:高温
     驱动方式:电子  流动方向:双向  类型:二通式
     公称通径:15-1600 mm 口径:15-2800  安装尺寸:15-2800
     标准:国标  零部件及配件:配件  用途:截止

    D973H电动对夹式多层次金属硬密封蝶阀 产品说明
    多层次硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。电动对夹式金属硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

    电动对夹式金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,电动硬密封蝶阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。特点由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

    电动对夹式金属硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。 电动对夹式金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,电动硬密封蝶阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。 对夹式蝶阀和闸阀的性能比较公称压力及公称直径相同的普通蝶阀和闸阀哪一个严密性比较好,不易漏水?

    密闭性要比蝶阀的好一些,不过也有厂家的蝶阀密闭性能好的。闸阀体积大,占用空间大。蝶阀体积小,占用空间小。具体选用的时候,还要考虑介质的温度、阀门的密封和填料。规范规定公称直径大于50的用碟阀。用途 用于硫酸行业中气体管路:炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。 用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀品牌,被广大用户认为是:密封性能好,运转轻,抗腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、酸、盐酸、酸、酸等介质的管路上作为调节和截流装置使用。

    D973H电动对夹式硬密封蝶阀特点

    1. 本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

    2. 密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

    3. 碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

    4. 大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

    5. 本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

    6. 驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

    其主要特点如下:
    1、开启力矩小,灵活方便,省力节能。
    2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
    3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
    执行机构
    1.功能强劲:智能型、调节型、开关式。
    2.体积小巧:体积仅相当于同类产品的35%左右。
    3.使用方便:采用单相电源,接线简单;采用的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
    4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
    5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
    也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基,澳托克,扬州电力,天二通,兰陵等;国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思(西门子)等

     D973H电动对夹式​​​​​​​多层次金属硬密封蝶阀主要技术参数

    公称通经DN(mm) 50~2000
    公称药理PN(Mpa) 0.6 1.0 1.6 2.5
    密封试验(Mpa) 0.66 1.1 1.76 2.75
    强度试验(Mpa) 0.9 1.5 2.4 3.75
    适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
    适用介质 水、空气、天然气、油品及弱腐蚀性流体
    泄漏率 符合GB/T13927-92标准
    驱动方式 蜗轮传动、电动、气动、液动


     主要零部件材料


    零件名称 材料
    阀体 WCB、合金钢、不锈钢、QT450-10
    蝶板 WCB、合金钢、不锈钢、QT450-10
    阀轴 2Cr13不锈钢、合金钢
    密封圈 不锈钢圈
    填料 柔性石墨


     D973H电动对夹式​​​​​​​多层次金属硬密封蝶阀采用标准

    制造标准 JB/T 8527-97
    法兰标准 GB9113-2000
    结构长度标准 GB12221-89
    检验标准 GB/T 13927-92

    D973H电动对夹式​​​​​​​多层次金属硬密封蝶阀主要性能规范



    公称通径DN(mm) 50-1200
    公称压力PN(MPa) 1.0 1.6
    公称压力PS(MPa) 强度试验 1.5 2.4
    密封试验 1.1 1.76
    材料\材料代号 C P R
    主要零件 阀体 WCB ZG1Cr18 Ni9Ti ZG0Cr18 Ni12Mo2Ti
    蝶板 WCB ZG1Cr18 Ni9Ti ZG0Cr18 Ni12Mo2Ti
    阀杆 2Cr13 1Cr18 Ni9Ti 0Cr18 Ni12Mo2Ti
    密封圈 四氟 不锈钢
    填料 四氟 柔性石墨
    适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
    适用温度 -40℃~200℃(超该温度范围;订货时请注明)

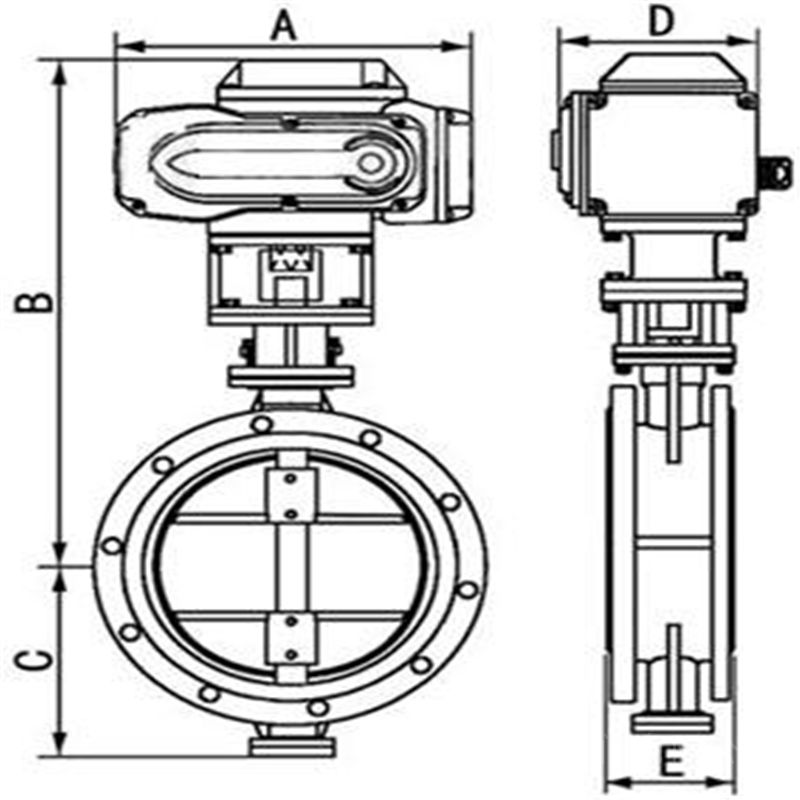

    D973H电动对夹式​​​​​​​多层次金属硬密封蝶阀主要连接尺寸

    公称通径DN(mm) 尺寸(mm)
    L D1 H Z-Φd
    50 43 125 82 4-18
    65 46 145 95 8-18
    80 49 160 108 8-18
    100 56 190 125 8-23
    125 64 220 138 8-25
    150 70 250 198 8-25
    200 71 310 236 12-25
    250 76 370 276 12-30
    300 83 430 308 16-30
    350 92 490 340 16-34
    400 102 550 374 16-34
    450 114 600 384 20-34
    500 127 660 448 20-41
    600 154 770 490 20-41
    700 165 875 542 24-48
    800 190 990 607 24-48
    900 203 1090 665 28-54
    1000 216 1210 731 28-58
    1200 254 1420 842 32-58


    结构比较短小,占用空间小,安装的时候先用对夹式蝶阀专用法兰将其固定,然后将固定好的对夹式法兰放入管道两端法兰中间,用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

    D973H电动对夹式​​​​​​​多层次金属硬密封蝶阀具体安装步骤流程如下:

    1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间,注意将法兰螺栓孔与蝶阀阀体圆孔对齐。

    2、将螺栓和螺母插入法兰孔将阀体与法兰连接,校正一下法里面的平整度,但注意不要把螺栓螺母拧的过紧。

    3、将法兰焊接在管道上,这一步要采用点焊的方式。

    4、先把对夹式蝶阀取下移出。

    5、再将两片法兰完全焊在管道上,完成固定。

    6、等法兰与管道的焊接处冷却之后,再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。

    7、再一次对蝶阀的安装位置做一个校正,拧紧螺栓,但要注意不要拧的过紧。

    8、将蝶阀蝶板完全打开,保证蝶阀的蝶板可以自由启闭,能自由开闭。

    9、再一次将螺栓交叉,均衡的拧紧;

    10、以上步骤完成,再一次对蝶阀的启闭做一个测试,确保阀门可以自由的开关。

    法兰式蝶阀安装方法

    法兰蝶阀自带法兰,安装时候无需再专门配备法兰片,直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点:

    1.在安装时,蝶阀阀体法兰与管道上法兰之间的端面要平行,不能出现歪斜的情况,否则可能会因为螺栓拧不紧造成法兰连接处泄漏。

    2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片,但不能用双垫片。

    3.紧螺栓时要对称进行,两端法兰连接各个螺栓拧紧力要均匀且一致。

    4.在安装时,要先安装蝶阀上定位孔的螺栓,将蝶阀位置对中固定,另外,在紧固法兰螺栓时,要对称交替拧紧,不要依次单独紧固螺栓。

    相比对夹蝶阀,法兰蝶阀的密封性能更好,更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长,占用的管道安装空间更大。

    法兰蝶阀安装方法:

      1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失,型号无误,检查阀体内无杂物,电磁阀和消音器内无阻塞。

      2、将阀门和汽缸均置于关闭状态。

      3、将汽缸撞到阀门上,(安装方向与阀体平行或垂直都可以),再看螺丝孔是否对正,不会有太大偏差,如有少许偏差,将气缸体转动一点就可以了,然后将螺丝紧固。

      4、安装完毕后,对气动蝶阀进行调试(正常情况下供气压力为0.4~0.6MPa),调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效),观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力,之后正常,则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点,调整时需将阀门运行到开位置,然后将气源关掉再调),直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是,可调型消音器可以调节阀门的启闭速度,但不可调得过小,否则可能引起阀门不动作。

      5、得发在安装前应保持干燥,不可露天存放。

      6、安装蝶阀前要检查管道,确保管道内无焊渣等异物。

      7、蝶阀阀体手动启闭阻力适中,蝶阀扭矩与所选执行器扭矩匹配。

      8、蝶阀连接用法兰规格正确,管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰,不得使用平焊法兰。

      9、确认法兰焊接无误,蝶阀安装完毕后不得再焊接法兰,以免烫伤橡胶件。

      10、装好的管道法兰要进行对中,并与放入的蝶阀进行对中。

      11、装上所有的法兰螺栓,并用手拧紧,将确认蝶阀与法兰已然对中,然后小心的启闭蝶阀,确保启闭灵活。

      12、将阀门完全开启,用扳手按照对角线次序将螺栓拧紧,无需垫圈,切勿将螺栓拧的过紧,以防造成阀圈的严重变形,启闭扭矩过大。
    ​​​​​​​

    订货须知:

    一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

    二、若已经由设计单位选定公司的放料阀型号,请型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。
