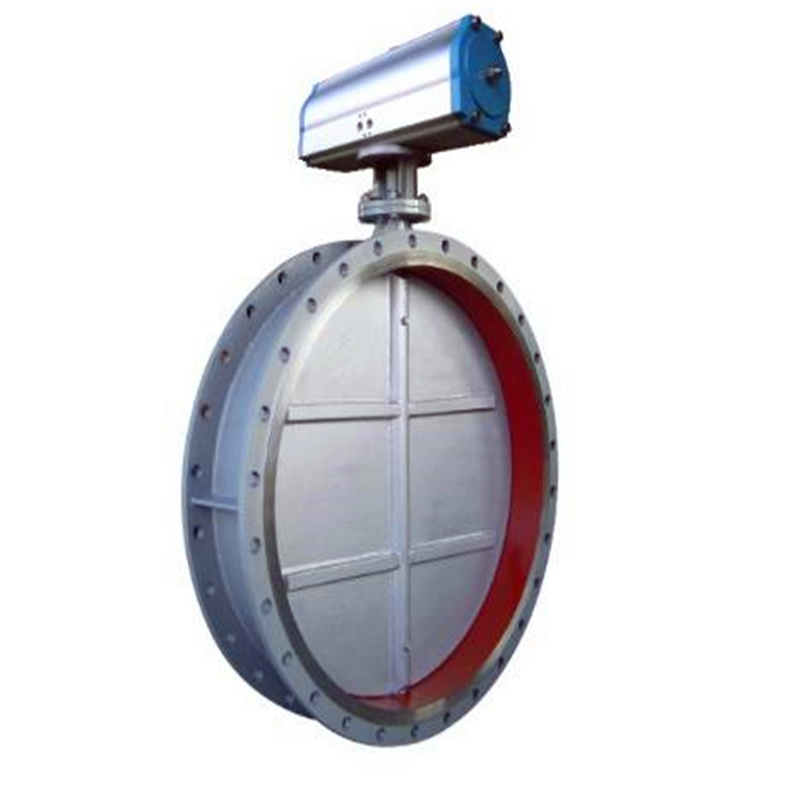

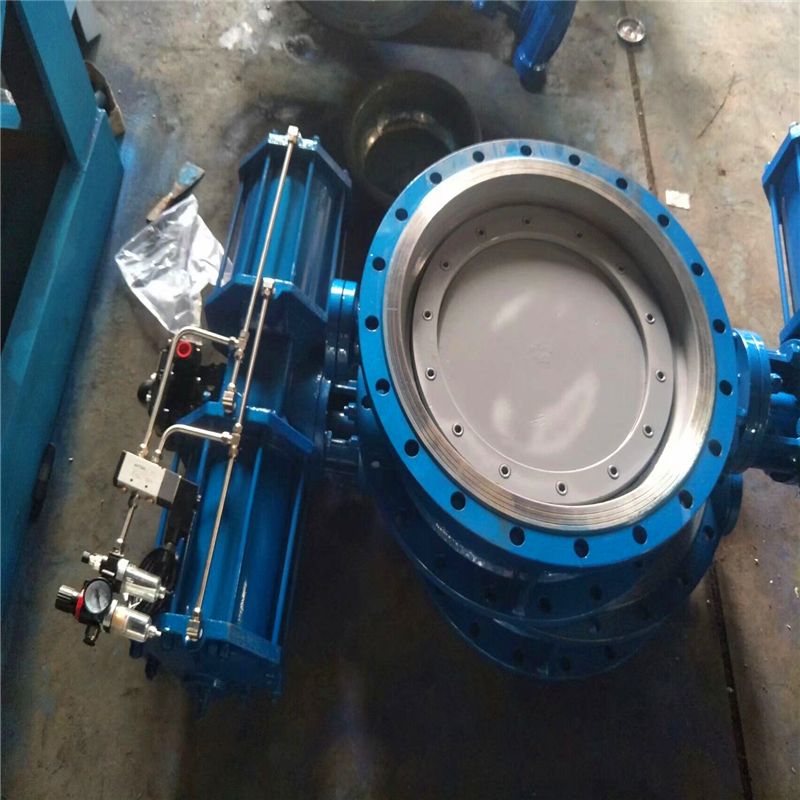

    TD641W气动通风蝶阀

    产品型号: 气动通风蝶阀
    品  牌: SH
    • ≧1 台
      ¥641.00
    所 在 地: 上海青浦区
    更新日期: 2021-09-26
    详细信息

    气动通风蝶阀

    一、气动通风蝶阀 概述

    上海申弘阀门公司生产的气动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便、流阻小、流通量大,避免高温膨胀的影响,操作轻便。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。气动通风蝶阀是一种非密闭型蝶阀,广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。气动通风蝶阀金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。
    气动通风蝶阀在使用过程中仍然存在以下几个问题:

      1、由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响密封性能。

      2、受结构条件的限制该结构不适应做通径DN200以下阀门,原因是阀板整体结构太厚,流阻大。

      3、因衬胶蝶阀的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时,介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时,密封开始泄漏。

      4,高性能气动通风蝶阀,

      其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零渗漏的密封性能。试验证明池正流状态(介质流动方向与蝶板转动方向相同)时,密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧,密封效果越好。当逆流状态时,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,阀板与阀座之间的单位正压力小于介质压强时,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样,在阀板上安装软硬多层密封圈,而是直接安装在阀体上,在压板和阀座中间增设调节环是十分理想的双向硬密封方式。

    二、气动通风蝶阀 主要参数


    公称压力(MPa) 0.05MPa 介质温度 -30℃~-350℃
    强度试验 0.1MPa 适用介质 冷热风、烟气
    介质流速 25m/s 泄漏率 3%

    三、气动通风蝶阀 主要零件材料


    零件名称 阀体 阀板 阀轴
    材料 碳钢 碳钢 碳钢、不锈钢

    四、气动通风蝶阀 主要外形尺寸


    DN D D2 L L1 L2  n-Фd b
    300 405 370 120 716 220 82 10
    350 455 420 140 786 240 84 10
    400 505 470 140 924 270 128 10
    450 570 530 160 999 295 128 10
    500 620 580 160 1079 325 128 10
    600 720 680 180 1140 380 168 12
    700 820 780 180 1240 430 168 12
    800 920 880 200 1350 490 168 12
    900 1040 990 200 1450 540 168 14
    1000 1140 1090 220 1550 590 208 14
    1100 1240 1190 220 1800 640 208 14
    1200 1340 1290 240 1900 690 208 14
    1300 1440 1390 240 2020 760 208 16
    1400 1540 1490 260 2120 810 248 16
    1500 1640 1590 260 2220 860 248 16
    1600 1740 1690 280 2390 980 248 16
    1700 1840 1790 280 2590 1030 28-22 16
    1800 1940 1890 300 2709 1096 28-22 16
    1900 2040 1990 300 2826 1146 32-22 16
    2000 2150 2090 320 2926 1196 32-26 16
    2200 2360 2300 340 3126 1296 36-26 16
    2400 2560 2500 360 3326 1396 36-26 18
    2600 2760 2700 380 3526 1496 40-26 18
    2800 2960 2900 400 3726 1596 40-26 18
    3000 3190 3110 400 4098 1698 44-30 18
    3200 3390 3310 440 4338 1798 44-30 20
    3400 3590 3510 440 4578 1898 48-30 20
    3600 3790 3710 480 4780 1998 48-30 20
    3800 4000 3910 480 5000 2098 52-30 22
    4000 4210 4120 520 5200 2210 52-30 22

     TD641W气动通风蝶阀产品简介:

    D641气动通风蝶阀采用与阀体相同材料加工成密封圈,阀门适用温度随阀体选材而定,公称压力≤0.6MPa,气动蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。气动通风蝶阀主要特点是设计新颖、合理、结构独特,重量轻,启闭迅速。操作力矩小,操作方便,省力灵活。阀门采用适应的材料以满足低、中、高不同介质温度及腐蚀性介质。Q641W气动通风蝶阀工作原理:气动通风蝶阀是一种非密闭型蝶阀,它分为开关型和调节型。气源0.5-0.7Mpa通过气动驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转,可以实现全开和全闭的动作。很容易快速开启和关闭。配HQG型或AW型角行程气动双作用和单作用执行机构和蝶阀组成,它与气动单元组合仪表配合使用。表有结构简单、口径大、重量轻、操作方便等优点。适用介质,煤气、空气、天然气、蒸汽、含尘气体、烟道气,具有结构简单,流通能力大,调节精度高等特点。可广泛应用于环保、冶金、化纤、教学设备、轻工、制药、造纸等工业自动控制,实现远距离控制或就地控制;减轻了职工的劳动强度也节约了成本。
    TD641W气动通风蝶阀产品特点:
    ★本阀可配备各种驱动装置,如手动装置、推杆装置等。
    ☆本阀阀芯可做成双门或百叶式,以满足不同用户的要求。
    ◆采用钢板焊接制造,结构尺寸短,体积小,重量轻,安装方便。
    ◇本阀驱动力矩小,启闭灵活,操作方便可靠。
    ■本阀代体上设置密封挡圈,密封无可见间隙,泄漏率小。
    □蝶板与阀体间的膨胀间隙长,能有效防止因热胀冷缩造成的卡死现象。 采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

      1、齿轮式双活塞,输出力矩大,体积小。

      2、气缸选用铝金材料,重量轻、外形美观。

      3、可在顶部、底部安装手动操作机构。

      4、齿条式连接可调节开启角度、额定流量。

      5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

      6、IS05211标准连接为产品的安装更换提供了方便。

      7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

    主要参数:



    公称通径DN(mm) 50-1200
    公称压力PN(MPa) 0.05 0.25 0.6
    公称压力
    (MPa)
    强度试验 0.075 0.375 0.9
    密封试验 ≤15%
    材料\材料代号 C P R
    主要零件 阀体 WCB 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
    蝶板 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
    阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
    密封圈 与阀体相同
    填料 氟塑料、柔性石墨
    适用工况 适用介质 煤气、含尘气体、烟道气等
    适用温度 -29℃~425℃ -40℃~200℃
    执行器 型号 GT或AW系列
    气源压力 0.3-0.7MPa
    执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
    GBT/12238 GB12221 GB9115 GB9131

    GB13927



    TD641W气动通风蝶阀主要参数



    公称压力(MPa)
    0.05MPa
    介质温度
    -30-350
    强度试验
    0.1MPa
    适用介质
    冷热风、烟气
    介质流速
    25m/s
    泄漏率
    3%



    Q641W气动通风蝶阀主要零件材料



    零件名称
    阀体
    阀板
    阀轴
    材料
    碳钢
    碳钢
    碳钢、不锈钢

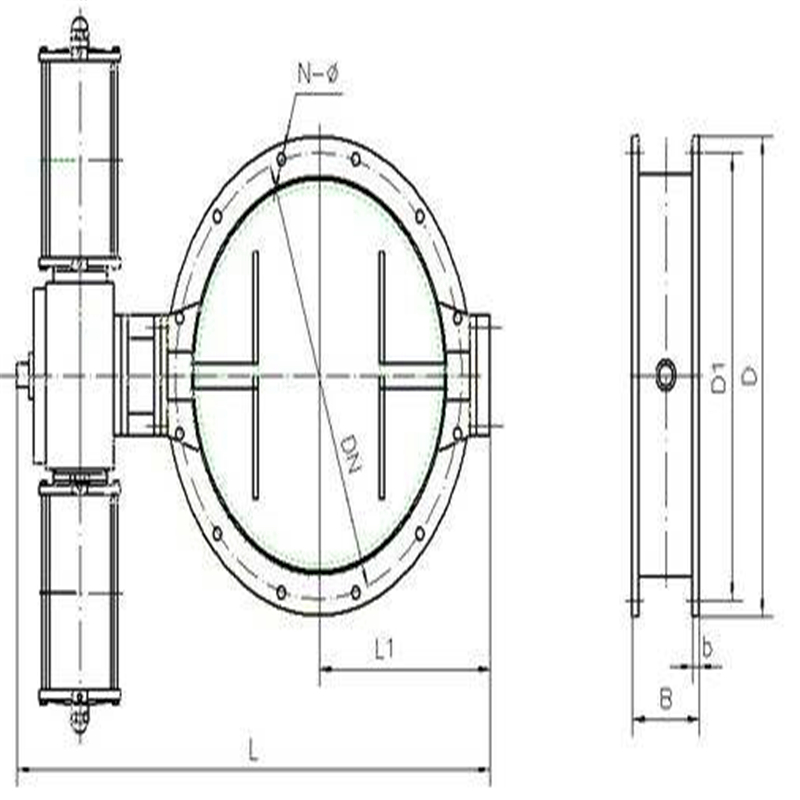

    TD641W气动通风蝶阀主要外形连接尺寸




    DN
    D
    D1
    L
    L1
    L2
     n-Фd
    b
    300
    405
    370
    120
    716
    220
    8-12
    10
    350
    455
    420
    140
    786
    240
    8-14
    10
    400
    505
    470
    140
    924
    270
    12-18
    10
    450
    570
    530
    160
    999
    295
    12-18
    10
    500
    620
    580
    160
    1079
    325
    12-18
    10
    600
    720
    680
    180
    1140
    380
    16-18
    12
    700
    820
    780
    180
    1240
    430
    16-18
    12
    800
    920
    880
    200
    1350
    490
    16-18
