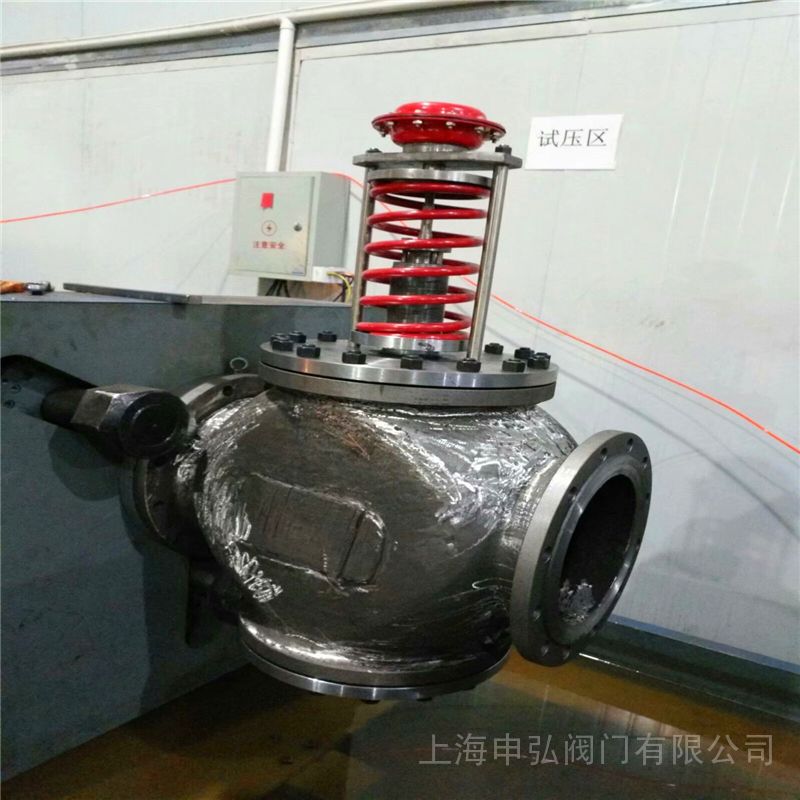

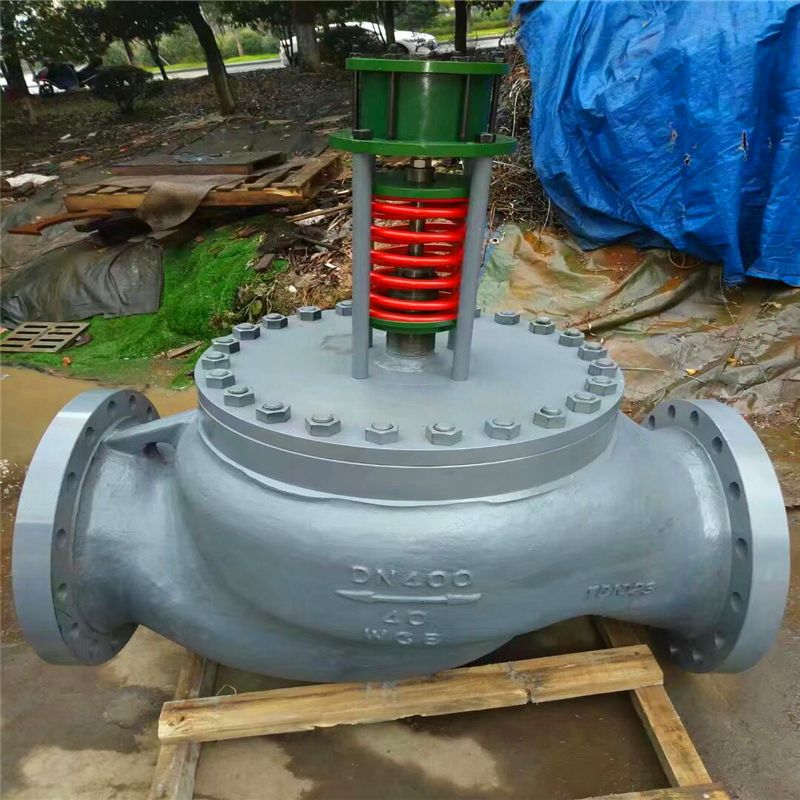

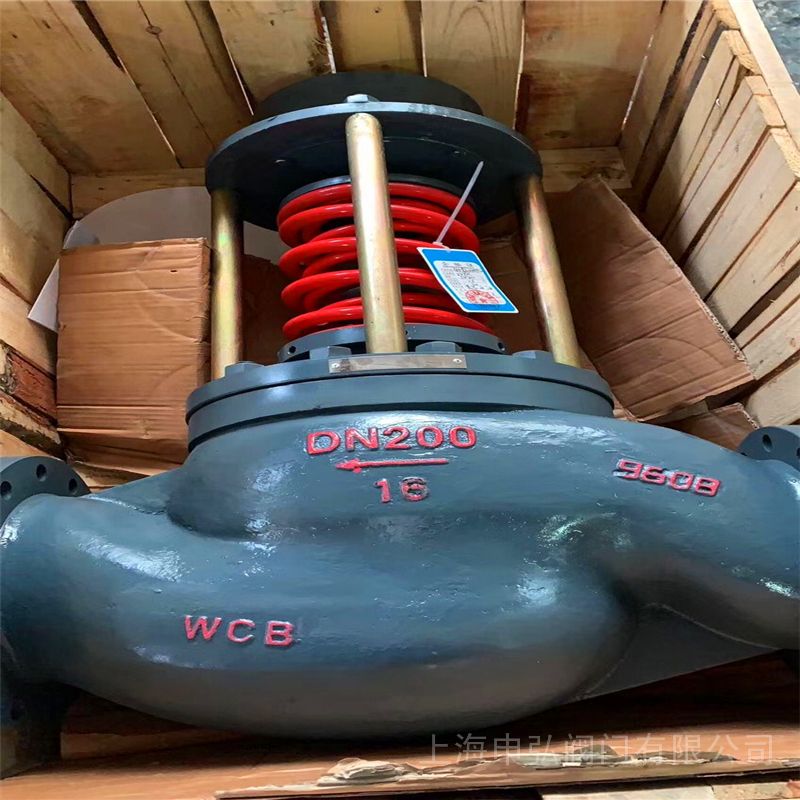

    ZZYP超大口径自力式减压阀申弘

    产品型号: ZZYP
    品  牌: 申弘
    • ≧1 台
      ¥8500.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    ZZYP超大口径自力式减压阀 产品说明

    本实用新型涉及一种阀门,特别涉及一种减压阀。本实用新型涉及压力调节阀技术领域,且公开了超大口径自力式减压阀,包括左侧固定盘,所述左侧固定盘的右侧固定安装有右侧固定盘,所述左侧固定盘和右侧固定盘的中部设有阀体,所述阀体的顶部固定安装有阀杆,所述阀杆的顶部固定安装有执行机构,所述阀杆的两侧固定安装有固定立柱,所述阀杆外沿位于阀体的顶部固定安装有调节盘,所述阀杆外沿位于调节盘的顶部固定安装有弹簧。该超大口径自力式压力调节阀,通过将调节盘的外沿设置有凸筋,在进行压力调节时,传统的方式是通过特定的铁棒工具对于调节盘进行转动调节,非常的麻烦,而通过凸筋的设置,可以直接通过手部对于调节盘进行调节,使得调节更加轻松。

    是不需要任何外加能源,利用被调介质自身能量而实现自动调节的执行器产品。该产品的特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。采用快开流量特征,动作灵敏、密封性能好,因而它应用广泛。

    ZZYP超大口径自力式减压阀其特点有:

    1.减压阀无需外加驱动能源的节能型自控系统,设备费用低,适用于危险性环境;

    2.减压阀结构简单,维护工作量小;

    3.设定点可调且范围宽,便于用户在设定范围内连续调整;

    4.膜片式执行机构较气缸式机构检测精度高,动作灵敏;

    5.阀内采用压力平衡机构,使调节阀反应灵敏、控制准确、允许压差大;

     自力式减压阀由于无需外来能源,产品结构简单,使用方便,维护工作量少等优点,特别适用于城市供热、供暖及无外界供电、供气且又需控制液体及气体压力的场合。据国外报道,城市供热、供暖系统采用该产品,节能效率比以前提高,效果显著。

    该产品的特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。采用快开流量特征,动作灵敏、密封性能好,因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压(用于阀后调节),或泄压、稳压(用于阀前调节)的自动控制。

    ZZYP超大口径自力式减压阀背景技术:

    目前,工业管道中应用的减压阀,如活塞式减压阀,它的膜片与阀瓣不直接接触,是通过介质在中间流动,在活塞和导阀的作用下,膜片与主阀阀瓣相互作用,起到减压的效果。该减压阀有几个明显的缺点结构复杂,造价成本高,并且当进口压力不均衡时,活塞不能正常工作,从而导致阀门不能正常工作,另主阀与导阀之间的密封圈易堵塞,且不易维修。

    ZZYP超大口径自力式减压阀发明内容

    本实用新型克服了现有减压阀结构复杂,成本高,工作时对进口压力要求高,且易堵塞的缺点,提供了一种结构简单,成本低,适用进口压力范围宽,且不易堵塞的直接作用式减压阀。本实用新型提供如下技术方案:超大口径自力式压力调节阀,包括左侧固定盘,所述左侧固定盘的右侧固定安装有右侧固定盘,所述左侧固定盘和右侧固定盘的中部设有阀体,所述阀体的顶部固定安装有阀杆,所述阀杆的顶部固定安装有执行机构,所述阀杆的两侧固定安装有固定立柱,所述阀杆外沿位于阀体的顶部固定安装有调节盘,所述阀杆外沿位于调节盘的顶部固定安装有弹簧,所述弹簧的外部固定安装有防尘罩,所述防尘罩位于左侧固定立柱上固定安装有固定转轴,所述阀体的右侧固定安装有取压管,且取压管的顶端与执行机构内部接通,所述防尘罩位于固定转轴对称的一侧固定安装有卡齿,所述卡齿的右侧固定安装有卡扣,所述防尘罩的顶部和底部均开设有立柱缺口。

    优选的,所述阀杆的底端连接阀体内部的阀芯,所述阀杆的顶端连接执行机构内部的膜片。

    优选的,所述固定立柱的数量为两根,且两根固定立柱对称分布于阀杆的两侧。

    优选的,所述调节盘的外沿设置有凸筋。

    优选的,所述防尘罩为透明的塑料壳体,且防尘罩的一侧通过固定转轴与左侧固定立柱固定安装,所述防尘罩的另一侧通过卡齿与卡扣的卡接固定。

    优选的,所述立柱缺口合并起来的直径与固定立柱的直径相同。

    ZZYP超大口径自力式减压阀主要技术参数和性能指标、材料

    1、主要技术参数和性能指标

    公称通径DN(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    额定流量系数(KV)

    7

    11

    20

    30

    48

    75

    120

    190

    300

    480

    760

    1100

    1750

    额定行程(mm)

    8

    10

    14

    20

    25

    40

    50

    60

    70

    公称压力PN(MPa)

    1.6、4.0、6.4

    压力调节范围(Kpa)

    15~50、 40~80、 60~100、 80~140、  120~180、 160~220、200~260、

     240~300、 280~350、 330~400、 380~450、 430~500、480~560、 540~620、

     600~700、 680~800、 780~900、 880~1000、600~1500、 1000~2500

    流量特性

    快开

    调节精度(%)

    ±5

    使用温度(℃)

    ≤350

    允许

    泄漏量

    硬密封(l/h)

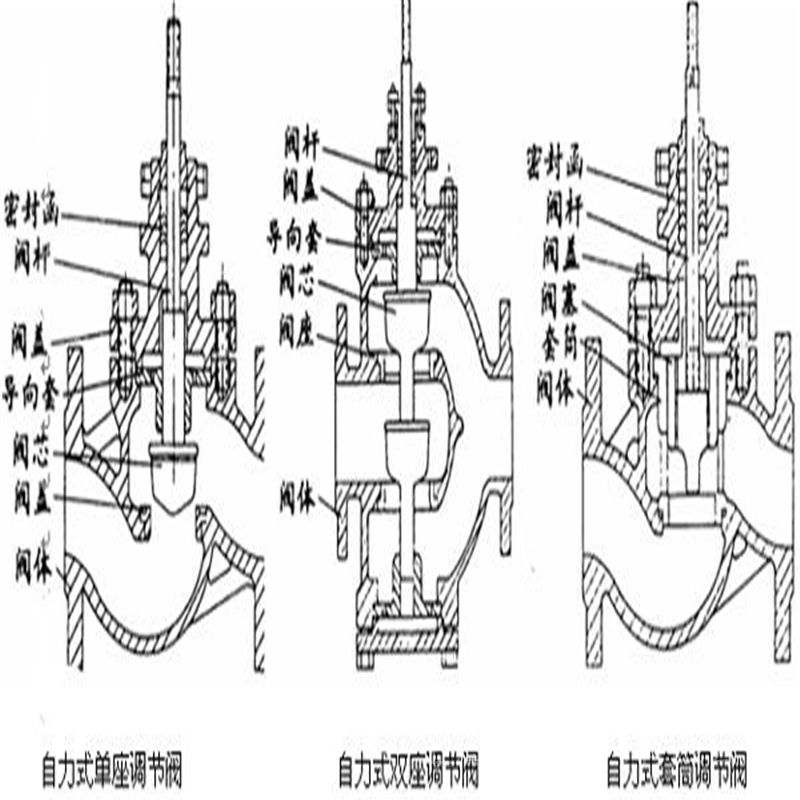

    单座:≤10-4  阀额定容量(Ⅳ 级);双座、套筒≤5×10-3   阀额定容量(Ⅱ级)

    软密封(ml/h)

    0.15

    0.30

    0.45

    0.60

    0.90

    1.7

    4.0

    6.75

    11.10

    11.60

    减压比

    *大

    10

    *小

    1.25


    2、ZZYP超大口径自力式减压阀压力调节范围确定

    压力调节范围分段,见主要参数及性能指标表,控制压力应尽量选取在调节范围的中间值附近(见表一)。

    压力调节范围(以薄膜式执行机构为例,1000~2500KPa视具体工况要求决定)

    压力调节范围(KPa)

    压力分段范围(KPa)

    膜室有效面积(cm2)

    使用阀门口径(mm)

    15~140

    40~80

    280

    20~25

    60~140

    15~50

    400

    32~300

    40~80

    60~140

    120~300

    120~300

    70

    20~50

    100

    65~100

    280

    125~300

    280~500

    280~500

    200

    20~300

    480~1000

    480~1000

    70

    20~50

    100

    65~100

    280

    125~300

    3、阀后压力调节阀,其阀前压力与阀后压力的关系

    自力式调节阀本身是一个调节系统,阀本身又有一定的压降要求,对阀后压力调节阀(B型),为保证阀后压力在一定范围内,其阀前压力必须达到一定值,其要求可参见下表:

    阀前压力

    阀后压力

    阀前压力

    阀后压力

    阀前压力

    阀后压力

    阀前压力

    阀后压力

    30

    15~24

    350

    35~280

    700

    70~560

    1250

    125~1000

    50

    15~40

    400

    40~320

    750

    75~600

    1500

    150~1200

    100

    15~80

    450

    45~360

    800

    80~640

    2000

    200~1600

    150

    15~120

    500

    50~400

    850

    85~680

    2500

    250~2000

    200

    20~160

    550

    55~440

    900

    90~720

    3000

    300~2400

    250

    25~200

    600

    60~480

    950

    95~760



    300

    30~240

    650

    65~520

    1000

    100~800



    4、外形尺寸与重量     单位:mm

    公称通径DN

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    法兰接管尺寸B

    383

    512

    603

    862

    1023

    1380

    1800

    2000

    2200

    法兰端面距L

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    730

    850

    压力调节范围KPa

    15-140

    H

    475

    520

    540

    710

    780

    840

    880

    915

    940

    1000

    A

    280

    308

    130-300

    H

    455

    500

    520

    690

    760

    800

    870

    880

    900

    950

    A

    230

    280-500

    H

    450

    490

    510

    680

    750

    790

    860

    870

    890

    940

    A

    176

    194

    280

    480-1000

    H

    445

    480

    670

    740

    780

    850

    860

    880

    930

    A

    176

    194

    280

    600-1500

    H

    445

    570

    600

    820

    890

    950

    1000

    1100

    1200

    A

    85

    96

    1000-2500

    H

    445

    570

    600

    820

    890

    950

    1000

    1100

    1200

    A

    85

    96

    重量Kg

    26

    37

    42

    72

    90

    114

    130

    144

    180

    200

    250

    导压管接头螺纹

    M16×1.5

      5、主要零件材料

    零件名称

    材料

    阀   体

    ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti

    阀   芯

    1Cr18Ni9Ti、Cr18Ni12Mo2Ti

    阀   座

    1Cr18Ni9Ti、Cr18Ni12Mo2Ti

    阀   杆

    1Cr18Ni9Ti、Cr18Ni12Mo2Ti

    橡胶膜片

    丁晴、乙炳、氟、耐油橡胶

    膜   盖

    A3、A4钢涂四氟乙烯

    填   料

    聚四氟乙烯、柔性石墨


    ZZYP超大口径自力式减压阀安装

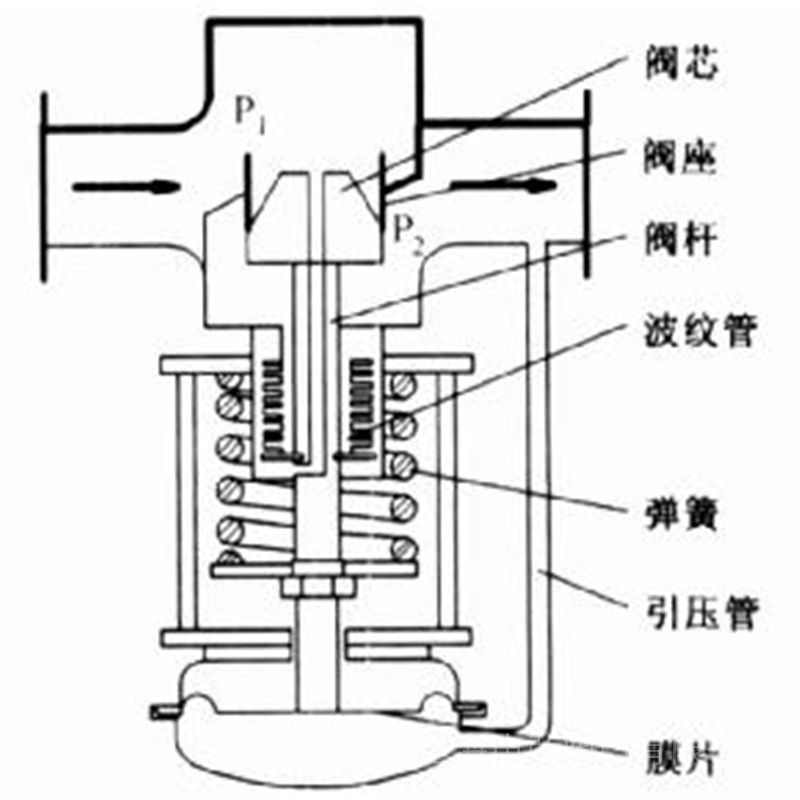

    为了达到上述目的,本实用新型的减压阀,具有膜片和阀瓣,膜片和阀瓣直接连接。在膜片下方空腔和减压阀出口之间的阀体上开有小孔。膜片上表面与调节弹簧连接,阀瓣下表面与主阀弹簧连接。减压阀的进、出口之间通过阀座连接,进口与阀座的下口连接,出口与阀座的上口连接,阀瓣下端位于阀座的下方,且阀瓣下端的直径大于阀座的内径,阀瓣下端与阀座下口之间有密封面。密封面可以是锥形面。膜片是不锈钢。
    按照以下步骤慢慢转动调节螺丝,即可完成设定。不当的调整操作可能形成水击或砰砰作响声等,可能对减压阀或其他设备造成损坏。
    (1)关闭减压阀前后截断阀,在保证安全阀不起跳的情况下,开启旁路管线截断阀并保持足够的时间,以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后,关闭旁路管线截断阀。
    (2)缓慢打开安装在减压阀前的截断阀,并调整减压阀后截断阀的开启度,保持管道有小流量通过。
    (3)松锁紧螺母,缓慢转动调整螺丝,并观察阀后的压力表,直到要求的设定植为止(顺时针转动压力上升,逆时针转动压力下降)。对于带手柄的型号,由于正常状态下,手柄处于自锁位置,因此调整压力时,应首先按下手柄,松开自锁,再缓慢转动调整螺丝,并观察阀后*近的压力表,直到要求的设定植为止(顺时针转动手柄时,阀后压力上升;逆时针转动手柄时,阀后压力下降。
    (4)缓慢打开减压阀后截断阀,并按照步骤(3)进一步调整阀后压力,直到要求的设定植为止。
    (5)完成调整后,拧紧锁紧螺母。对于带手柄的型号,拉出手柄,利用内部装置锁紧;如果手柄没有锁紧,左右转动手柄,即可完成自锁动作。
    本实用新型的减压阀,与活塞式减压阀相比,省略了活塞、导阀等机构,结构简单,成本低,维修方便,根据介质的不同,如空气、水、油类、煤气等,采用不同的阀瓣,从而可以一阀多用。使阀后保持一定的压力;本实用新型提供了一种结构简单,成本低,适用进口压力范围宽,不易堵塞的直接作用式减压阀,根据介质的不同,如空气、水、油类、煤气等,采用不同的阀瓣,可以一阀多用。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
