    承插焊连接截止阀J61Y

    产品型号: J61Y
    品  牌: 申弘
    • ≧2 台
      ¥5353.00
    所 在 地: 上海青浦区
    更新日期: 2021-01-15
    详细信息

    承插焊截止阀 概述


    承插焊截止阀具有结构紧凑,密封面不易磨损、擦伤;密封性能好,制造与维修方便;启闭时阀瓣行程小,启闭时间短;阀门高度小,工艺性能好和适用范围广等特点;是一种广泛使用的截断阀,用于截断或接通管路中的介质,一般不用于调节流量。上海申弘阀门有限公司主营阀门有:截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀,减压阀水力控制阀真空阀门、衬胶阀门、衬氟阀门
    承插焊截止阀适用于公称压力PN20~32MPa及P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中,切断或接通管路介质,,适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

    2.5mpa即25公斤的压力,不能换算成公斤。

    MPA是压强单位:兆帕斯卡.
    1标准大气压=0.1MPa=760mmHG水银柱.
    1大气压=1.03323kg/cm2.的压力.
    1MPA=10大气压力=10.3323kg/cm2.
    即相当于10.332公斤/平方厘米的压力.
    1帕斯卡相当于每平方米面积上作用着1牛顿的力.1Pa=1N/平方米,这是国际单位制
    还常用的是千克力每平方米,巴,毫米汞柱,等等,你说的正好用千克力每平方米解释
    顾名思义,千克力就是一千克物体产生的(重)力,一千克力每平方米等于9.80665帕斯卡,

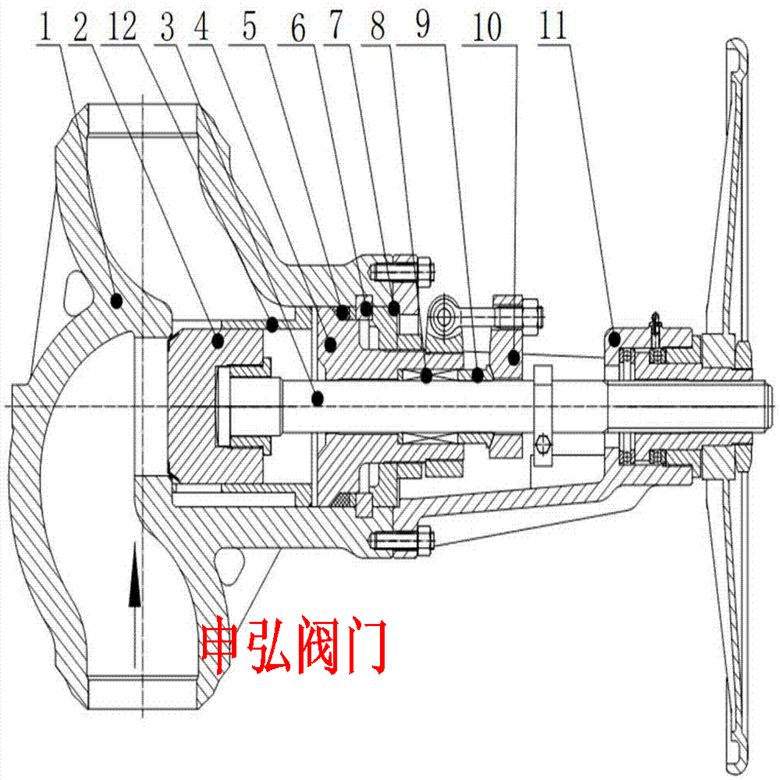

    截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。   截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。   截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到*大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。约等于10Pa,2.5MPa等于2,500,000Pa,相当于25千克(50斤)作用在一平方厘米的面积上,还是很大的.

    承插焊截止阀的型号



    对接焊端

    产品型号

    GB1224
    ANSIB16.25



    J61Y–P54/100V

    J61Y-200

    J61Y-P54/140V

    J61Y-250

    J61Y-P54/170V

    J61Y-320

    J61Y-P57/170V



    承插焊截止阀的性能规范




    型号

    公称压力
    PN(MPa)

    试验压力(MPa)

    适用温度(℃)

    适用介质

    强度试验

    密封试验

    J61Y-200

    20.0

    30

    22

    425


    蒸汽
    油品

    J61Y-250

    25.0

    37.5

    27.5

    J61Y-320

    32.0

    48

    35.2

    J61Y–P54/100V

    P54/100V

    30

    11

    540

    J61Y-P54/140V

    P54/140V

    40

    15.4

    J61Y-P54/170V

    P54/170V

    48

    19

    J61Y-P57/170V

    P57/170V

    63

    19

    570

    承插焊截止阀 标准与规范



    设计与制造

    结构长度

    压力–温度等级

    试验标准

    E101
    JB/T3595
    DL/T531

    E101
    JB2766
    GB/T15188.1

    E101
    JB/T3595

    E101
    JB/T9092

    承插焊截止阀主要零件材料



    零件材料

    材料牌号

    阀体

    WCBA105

    WC612Cr1MoV

    WC912Cr1MoV

    阀盖

    WCBA105

    WC612Cr1MoV

    WC912Cr1MoV

    阀瓣

    WCBA105

    WC625Cr2MoV

    WC925Cr2MoV

    阀杆

    2Cr13/1Cr17Ni2

    25Cr2MoV

    25Cr2MoV

    阀座

    25 STL

    304

    304

    密封环(垫片)

    增强柔性石墨/软钢

    填料

    增强柔性石墨

    阀杆螺母

    ZCuAl10Fe3/D2

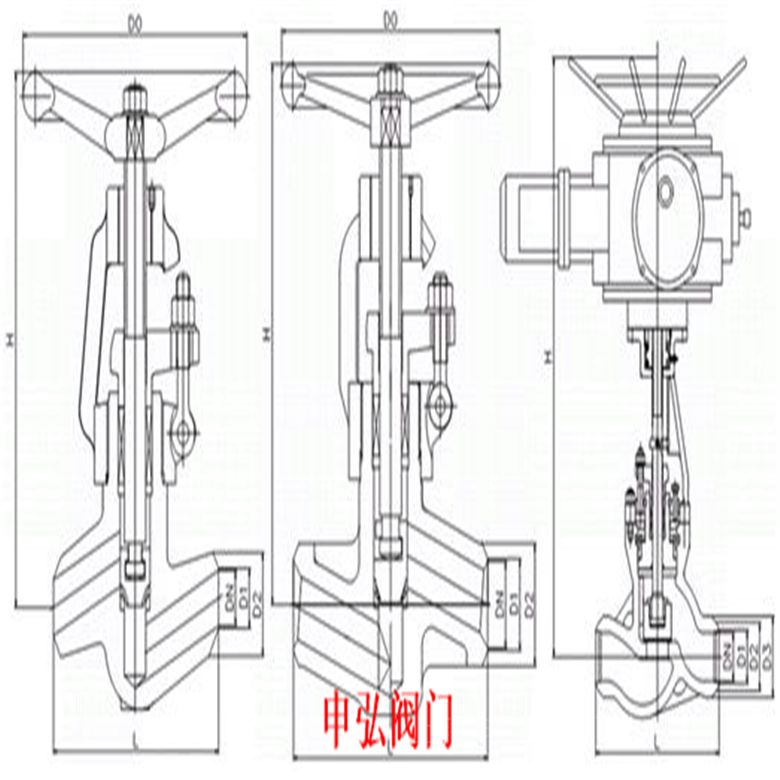

    承插焊截止阀 尺寸
