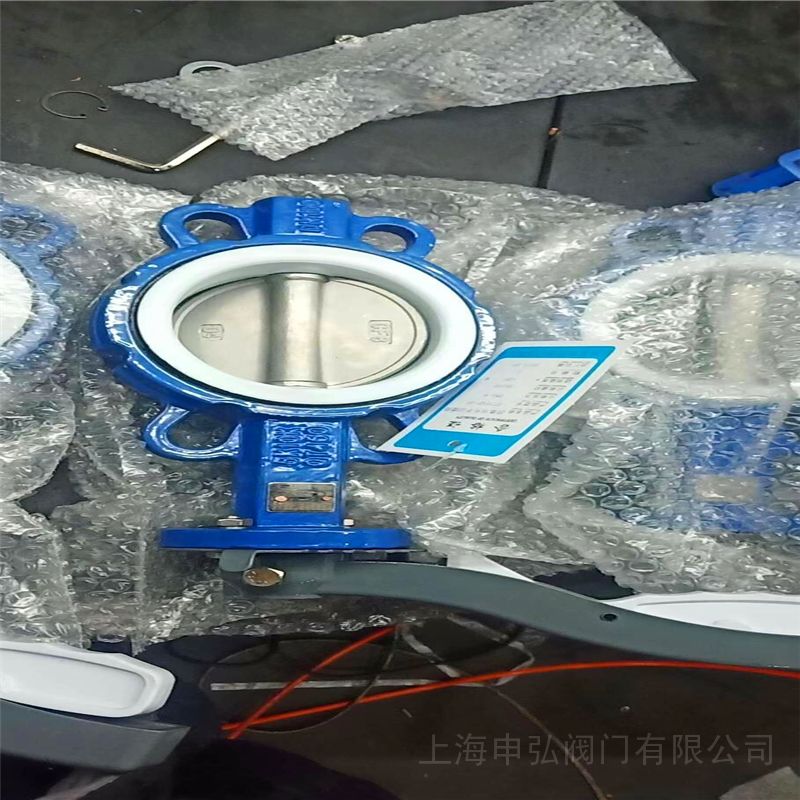

D971F防爆开关型电动对夹式衬氟蝶阀产品说明

电动四氟密封蝶阀是由电动执行机构（精小型、Q型、防爆型）和对夹蝶阀两部分组成。蝶阀是用阀杆一起转动的蝶板作启闭件，上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。阀体引进国外先进技术，采用中线直板式和三维偏心式设计，阀座与蝶板几乎无磨损，具有越观越紧的密封功能并符合国家GB/T13927-92阀门压力试验标准。它广泛应用于电力、环保、化工、钢厂、石油等行业的工业过程自动控制系统中。

D971F防爆开关型电动对夹式衬氟蝶阀特点

①外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。

②性能优越稳定齐全，有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。

③动力损耗率低，可大量节约成本。

④技术先进，电子部分采用进口原件性能稳定，机械部分加工精细精密耐磨，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。

⑤智能一体化装置有信号4～20mA输入输出，比例调节控制和定位，无需人工控制，可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。

⑥安装在阀门上很方便，可不用机械加工则可直接安装在手动阀门上。

⑦电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。

​D971F防爆开关型电动对夹式衬氟蝶阀设计规范遵循

GB 12238，API 609，MSS SP-67，MSS-68标准：

开关型电动对夹式衬氟蝶阀D971F驱动方式

☆DA71F46全衬里型阀体全体衬里/蝶板全衬层/蝶板与蝶板轴合为一体；
☆DA71F4全衬里型阀体全衬里。虹板全衬层/蝶板与蝶板轴组合装配；
☆DA71F半衬里型阀体全衬里/蝶板为不锈钢（不衬）蝶板与蝶板轴组合装配。
☆对夹连接蝶阀（中线）设计与制造符合中草药国家标准
☆基本结构形式（*蝶板轴与阀体/闪阀座中心重合）

执行器型号：DUZW、HQ、DUA、381R

电源电压：220V/50Hz、380V/50Hz

输入信号：4-20mA或1-5V·DC

防护等级：相当IP67

隔爆标志：ExdⅡBT4

手操功能：手柄、手轮

环境温度：-25～+70℃

环境湿度：≤95%

动作时间：15秒/30秒/60秒

动作范围：0～90°±5°

D971F电动对夹式衬氟蝶阀主要零部件材料表：

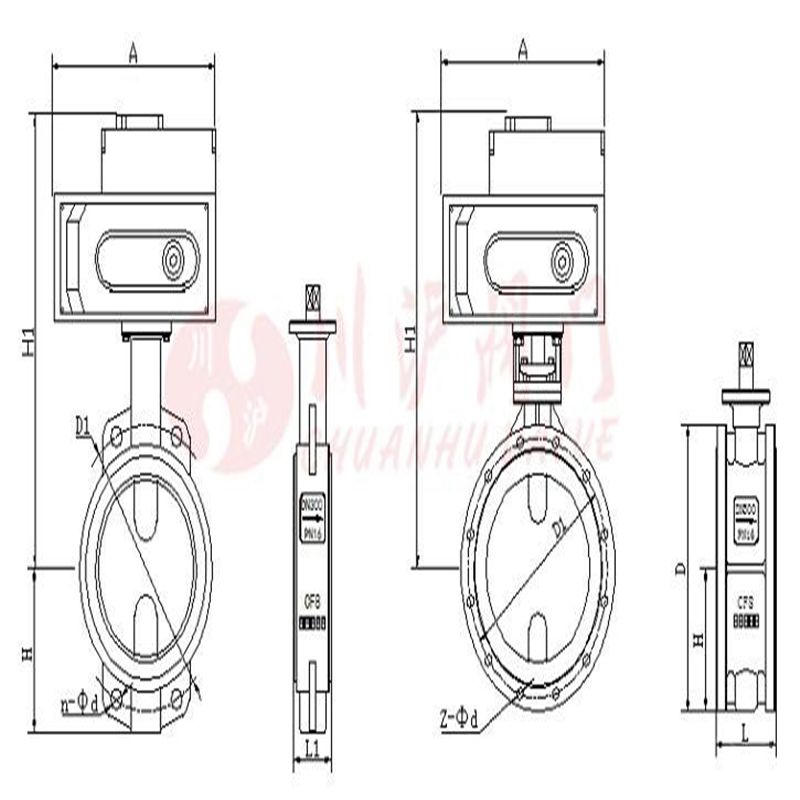

D971F电动对夹式衬氟蝶阀外形尺寸（供参考）   单位：mm

1、请务必接错电源相序，以免阀门或执行器损坏。

2、通电时禁止手动操作。

3、户外用时*好给电动执行机构外加防护盖子，防止老化。

4、开盖后应拧紧密螺丝，防止进水或灰尘进入执行机构内部。

5、请不要安装在易爆气体周围。

6、请确定输入电压和配线接点是否正确。

7、禁止超负荷使用电动执行机构。

8、本厂不接受任何对执行机构的不正当改变和维修的责任。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蝶阀选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
