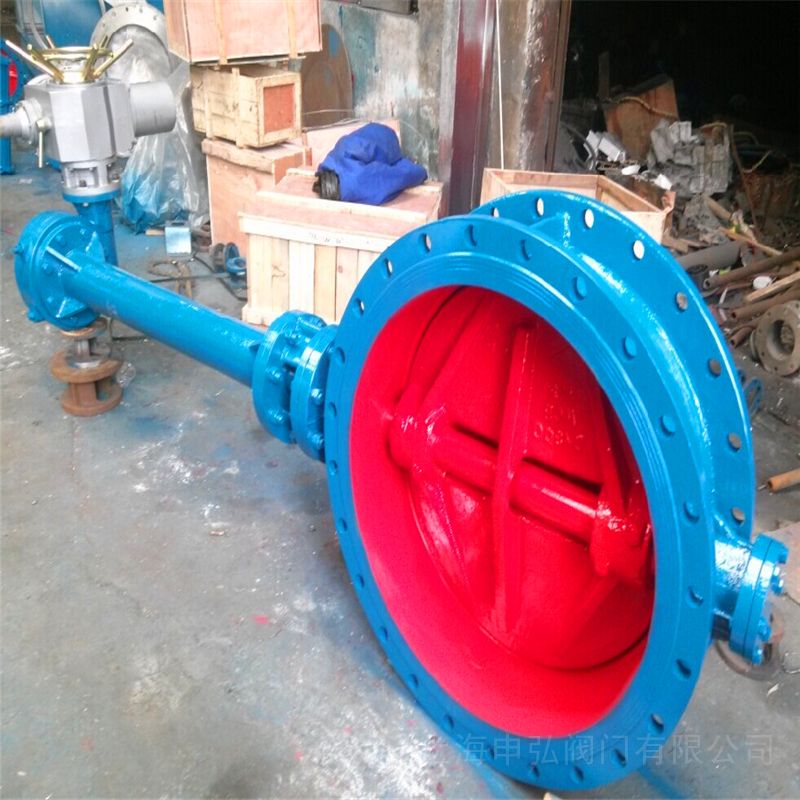

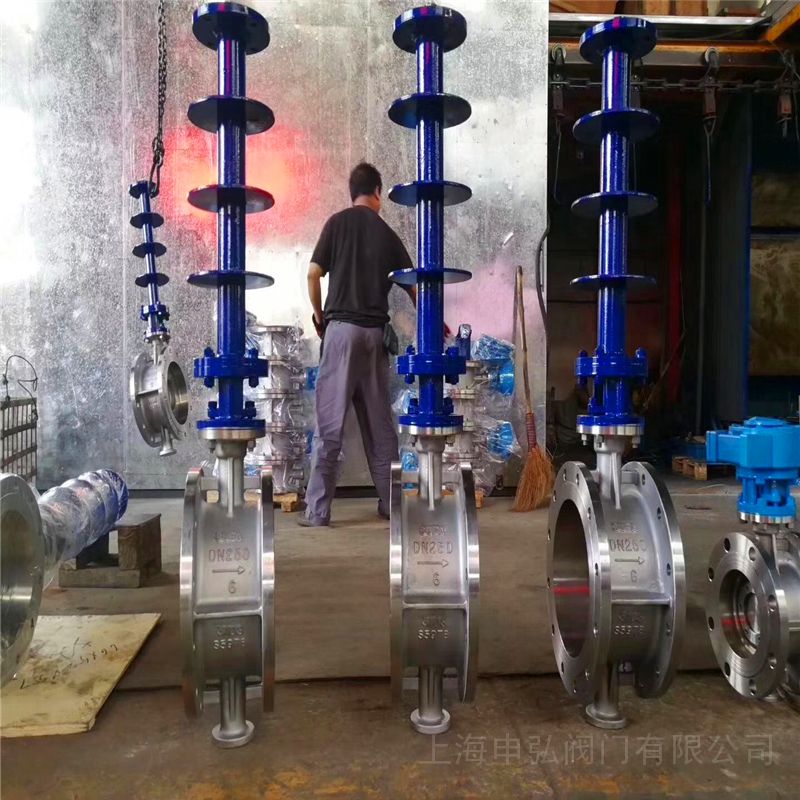

D941W电动锅炉烟气超高温带散热蝶阀 产品说明

高温蝶阀(高温烟道挡板)阀体带衬里阀板和阀座，均采用OCr25Ni20（2520），轴采用Cr18Ni9Ti耐热不锈钢制造。高温蝶阀(高温烟道挡板)具有高强度、耐磨、抗腐蚀等性能，结构上设有空气吹扫孔，使阀门在高温条件下有利于正常运行，减少积灰，使阀板不出现卡死现象、从而保证阀板开启灵活。高温蝶阀(高温烟道挡板)根据用户的需要，电动调节高温蝶阀(烟道挡板)亦可设计制造成方形，上园下方形，以适用不同截面形状烟道的需要。烟道挡板配用手动执行机构（当直径φ≤900mm时配手轮机构），装有指针和0~90指示牌，以指示阀板开启程度。该蝶阀与电动执行机构配套使用，能对冶金、电力、石化、轻纺、医药、建材、环保工业管路中各种液体、气体、尘气、烟气等介质通过不同的控制信号改变流量大小，从而实现工业生产过程的自动调节和远距离控制。

D941W电动锅炉烟气超高温带散热蝶阀使用范围
1、本装置是为工业及电站锅炉配套排烟脱硫工程设备应用而设计的系列产品。并可扩大应用在处理冶金焦化剩余氨水、造纸厂的废碱液以及纺织印染碱性废水，锅炉排污水、炉渣水等，该装置既是脱硫器又可作为污水处理器。
2、当脱硫剂为氨水时，所产生的终止物为硫氨化肥，再加入一定时的钾、磷、深加工可以产生出磁性复合化肥。化害为利，变废为宝，综合利用，把烟气脱硫成为工业生产链的一个环节。 发电厂锅炉烟气流程：炉膛燃烧产生高温烟气----高温烟气上升将热量传递给受热面----烟气在吸风机作用下进入尾部烟道，继续向省煤器，预热器传递热量----烟气进入除尘装置----烟气经过吸风机-----烟气经过烟囱排入高空。锅炉燃烧生成的烟气经过尾部受热面（包括省煤器、空预器等），进入除尘、脱硫、脱硝等设备由引风机送至烟囱排放入大气，部分电厂脱硫脱硝设备位于引风机后端。

D941W电动锅炉烟气超高温带散热蝶阀工作原理：
该技术的脱硫机理是运用LS喷雾吸收法，使雾化后的吸收剂和SO2进行气——汽的热交换和瞬时的化学反应，利用烟 气的热焓，使化合后的产物蒸发干燥，剩余的残渣随灰粒一起排出。
例如：用废氨水为脱硫剂其反应式如下：（用工业氨水、液氨、碳铵、焦化富余氨水均可作为脱硫剂使用）
2NH3+SO2+H2O （NH4）2SO3
2（NH4）2SO3+O2（NH4）2SO4
例如用碱液为脱硫剂其反应式如下：
2（NaOH）+SO2Na2SO3+H2O
例如用碳酸钠溶液为脱硫剂其反应式如下：
Na2CO3+SO2Na2SO3+CO2

如果煤的含硫量在1.2%以下，亦可以用锅炉排污水炉渣水脱硫达标。如果大概的计算，也就是说，不详细的考虑燃料的组分和热值等，而只采用一个大概的燃料热值，假定燃料为煤，而且它的含碳量为50%，不考虑它的其它可燃物，则可以采用如下方式：
烟气量G，燃料量G0，空气过剩系数α取1.4，由于碳燃烧时发生如下反应：
C+O2=CO2 按照摩尔数则有12公斤的碳需要32公斤的氧产生44公斤的二氧化碳。因此，理论上燃烧1公斤的碳需要2.67公斤的氧，产生3.67公斤的二氧化碳。氧是从空气中得到的，因此，消耗的空气量为2.67*5（简化了，氧大约占空气的0.21）等于13.35公斤。
由于实际燃烧时，需要过量的空气才能保证燃烧完全，一般锅炉中空气过剩系数α取1.4，则燃烧1公斤碳需要的空气量为13.35*1.4等于18.69公斤。我们前面假定煤中的含碳量为50%，这样燃烧1公斤煤时所需要的空气量为：18.69/2=9.345公斤。其中一部分氧气参与燃烧反应被消耗掉，并转换成二氧化碳，实际被消耗的氧气为：2.67/2=1.34公斤。产生的二氧化碳为：3.67/2=1.84公斤。因此，实际产生的烟气量为：G=9.345-1.34+1.84=9.845公斤。
不同的燃料，含有的可燃物不同，因此，仔细计算要考虑燃料中的各种可燃物及其组分，才能得到较为准确的烟气量，比较复杂，*好采用计算机编程计算得到。一种锅炉烟尘处理器，它是由减压罩、雾状捕捉室和密封箱体组成的，减压罩设有烟尘入口和入孔；雾状捕捉室设有高压水管、分水管和喷水孔等装置，在密封箱体中设有许多小管子，通过水与烟尘的充分接触，达到除下粉尘和清除烟尘中的二氧化硫、氮氧化物的目的。本发明结构简单、制造容易、成本低，占地少，效率高，使用寿命长。

电动锅炉烟气蝶阀D941W锅炉上处理

一种锅炉烟尘处理器，其特征在于它是由减压罩2、雾状捕捉室4和密封箱体9组成：（1）减压罩2呈伞状，位于烟尘处理器的顶端，其顶部设烟尘入口1，下设入孔3；（2）雾状捕捉室4位于减压罩2之下，高压水管5设于雾状捕捉室4一侧，与其相对应的另一侧有清洗主管11，高压水管5的分管横贯雾状捕捉室4中，分管上有许多喷水孔；（3）密封箱体9与雾状捕捉室4连通，密封箱体9的顶部设多孔平板11，其每孔都与一小管6连接，小管6为垂直状，下口与密封箱底有一段距离；（4）密封箱体9的气体从排气口8排出，而底部的水则通过溢水管10排出。根据该厂提供的测试报告和资料确定主要设计参数为：烟气量≤63000m3/h，空气预热器出口烟气温度≤180℃，空气预热器出口含尘浓度≤2500mg/m3，燃煤含硫量≤0.8%，除尘器前系统阻力≤1.0kPa，脱硫效率≥90%，除尘效率≥98.2%。

电动锅炉烟气蝶阀D941W治理工艺

本工艺包括烟气系统、水循环系统、加药系统、曝气系统和自动控制系统，工艺流程见图1。

2.2.1烟气系统

本工艺将锅炉烟气引入空气换热器降温到180℃以下，再通过管道切向进入喷淋泡沫塔，烟气在塔内经洗涤液喷淋后由烟道进入高效脱水器，带气雾的烟气经脱水后进入引风机，由烟道进入烟囱排放。引风机选用GDGYNo13–左90°–132kW–60℃防腐引风机。流量为75000m3/h，全压为3.6kPa。

电动锅炉烟气蝶阀D941W电动执行机构

电动执行器：铝合金外壳
电机电源110/220V AC
电机 鼠笼式异步电机
行程 90度正负10度
指示器 连续的位置指示
机械限位  2个外部调整螺栓
接线孔  2个M18
环境湿度 *大90%
环境温度  -20度--+70度
润滑 铝基润滑脂
电动锅炉烟气蝶阀D941W其主要特点;
1、结构紧凑、体积小、重量轻、操作灵活、启闭力矩小、省力节能。
2、密封副间三偏心锥角蝶阀结构使蝶阀开启瞬间两密封面马上相互脱离，确保密封副相互无摩擦。
3、密封副间三偏心结构使阀门关闭时具有越关越紧的功能，密封更加可靠，达到不泄漏，并且具有双向密封功能。
4、适用范围广，具有耐腐蚀、耐高温、耐擦伤、使用寿命长等优点。该阀门适用性强，可代替其它多种阀门使用。
5、具有密封调节性能，密封性能下降时，可调节密封圈向阀座靠近，即可恢复密封性能。
6、工况需要时，通过调节蝶阀的启闭角度，进而起到调节流量的作用。

电动锅炉烟气蝶阀D941W性能特点
2.1壳体
       壳体为硬质铝合金，经氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67,NEMA4和6，并有关IP68型供选择。
2.2电机
       全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机。
2.3手动结构
       手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。
2.4指示器
       指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察方便。
2.5干燥器
       用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥
2.6密封
       密封性好，标准产品防护等级是IP67,并可选IP68防护等级
2.7限位开关
       机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
2.8自锁
       精密的涡轮杆机构可高校传输大扭矩，效率高，噪声低（*大50分贝）。寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。
2.9防脱螺栓
       拆除外壳，螺栓附在壳体上，不会脱落。
2.10安装
       底部安装尺寸符合ISO5211/DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。
2.11线路
        控制线路符合单相或三相电源标准，线路布置紧凑合量，接线端子可有效满足各种附加功能的要求

电动锅炉烟气蝶阀D941W详细资料：
1、功能强劲：智能型、比例式、开关式、各类信号输出型应有尽有。
2、体积小巧：体积仅相当于同类产品的35％左右。
3、轻便宜人：重量仅相当于同类产品的30％左右。
4、性能可靠：轴承牙口电器元件等关键零部件采用进口名牌产品。
5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。
6、精密耐磨：蜗轮输出轴一体化特殊铝合金锻造、强度高、耐磨性好。
7、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。
8、安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障。
9、配套简单：采用单相电源、外接线路特别简单，也可做380V、直流电源。
10、使用方便：免加油、免点检、防水防锈、任意角度安装。

电动锅炉烟气蝶阀D941W电动高温调节蝶阀采用标准：

法兰连接尺寸：GB9115-88
结构长度：GB12221-89

电动锅炉烟气蝶阀D941W电动高温调节蝶阀主要技术参数：

电动锅炉烟气蝶阀D941W电动高温调节蝶阀主要零件材料：

 电动锅炉烟气蝶阀D941W性能参数

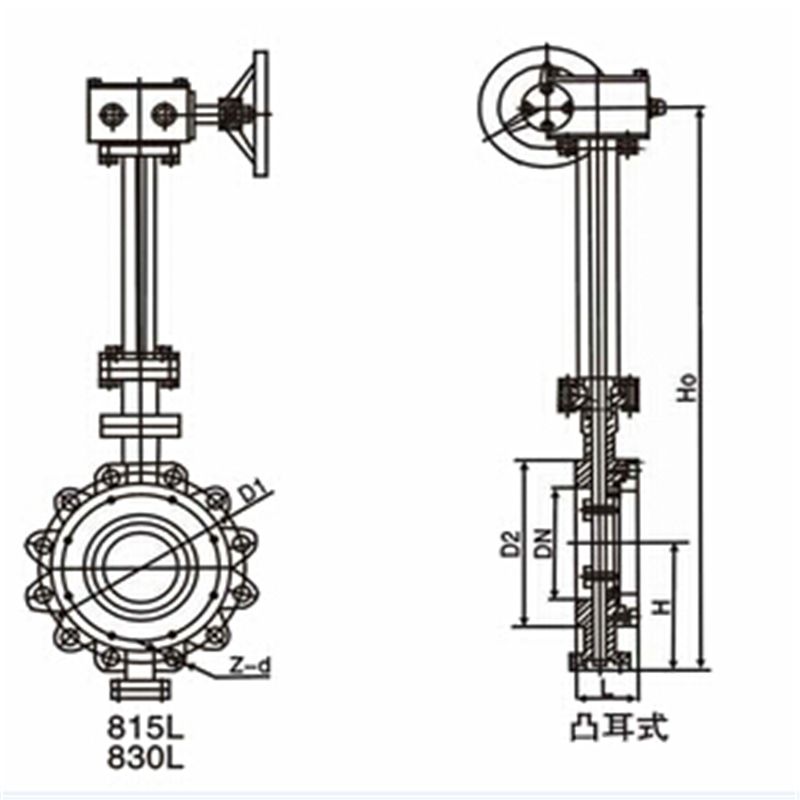

电动锅炉烟气蝶阀D941W外形尺寸

电动锅炉烟气蝶阀D941W锅炉烟气管道蝶阀的试制与应用
摘 要：在锅炉烟气脱硫的施工设计中，由于烟气量非常大，烟气管道的通径*小都在Φ1000mm以上。由于烟气管路的阀门一般不进行调节，只起到开启和切断的作用，所以通常都选择使用蝶阀。在实际使用中，手动蝶阀体积大、阀板重、开关费力，而且机械传动或电动、气动的阀门不仅体积更大、质量更重，而且价格十分昂贵。

    1 电动锅炉烟气蝶阀D941W自制烟道蝶阀构思

    在锅炉烟气脱硫的施工设计中，由于烟气量非常大，烟气管道的通径*小都在Φ1000mm以上。由于烟气管路的阀门一般不进行调节，只起到开启和切断的作用，所以通常都选择使用蝶阀。在实际使用中，手动蝶阀体积大、阀板重、开关费力，而且机械传动或电动、气动的阀门不仅体积更大、质量更重，而且价格十分昂贵。

    据了解，1台Dg1000mm规格的蝶阀，质量约为2t，阀芯为普通材质，采用机械传动、法兰联接形式的低压蝶阀，价格约2万元。

 电动锅炉烟气蝶阀D941W 设计制作过程

    根据蝶阀的结构和原理，参考兄弟厂自制蝶阀的优缺点，要解决阀门的质量和开关灵活的问题，采用插板式的结构肯定不行。鉴于聚丙烯材料耐腐蚀、比重轻的特点，笔者设计制作了聚丙烯与不锈钢材料相结合的管道式蝶阀，具体过程如下。

    （1）用1块δ=20mm的聚丙烯板，割制、打磨成Φ1398mm左右的圆形板，作为蝶阀的阀板。

    （2）用1根Φ20mm、H1600mm的304#不锈钢圆钢作为蝶阀的阀杆。用δ=12mm、304#的不锈钢板割制5条长短不等（80min×1390mm～800mm）的夹板。把阀杆与阀板用不锈钢夹板和螺栓（M12×40mm）连接起来。

    （3）割1节Φ1400mm、L1000mm的聚丙烯管，在管道500mm的位置上对角钻2个Φ20mm的孔，然后把组装好的阀杆、阀板安装上去。

    （4）在管道内阀板垂直的位置前、后方管壁上，上、下各焊接2道半圆形的δ=20mm聚丙烯材质的限位、密封板，以控制阀板处于关闭时的位置，同时起到限位和密封的作用。

    （5）在管道外阀杆的两端焊接聚丙烯材质的填料函，以密封阀柄的漏气。

    （6）在阀杆一端焊上阀柄，同时，设置固定装置，以固定阀板的开、关。

    （7）把预制好的管道、阀门安装在系统管路上。

    3 电动锅炉烟气蝶阀D941W生产使用效果

    （1）操作与运行。自制烟道蝶阀和阀杆、阀板及其他材料的总质量约60kg，远低于常规蝶阀的质量。经过生产运行的检验，人工操作时可以轻快地开启和关闭阀门，效果好于自制的钢制插板式阀门和其他形式的蝶阀。复肥分公司25t/h锅炉氨法烟气脱硫装置，共安装3台自制的蝶阀，运行时间已经超过3年，从未出现任何故障。

    （2）制做费用。因为脱硫系统的安装由本单位的建安公司承担，可以利用一些安装材料的边角废料，所以阀门、管道的制做、预制费用较低，1台烟气管道蝶阀的制作费仅为3000元。购买1台同样规格的蝶阀，加上安装材料（法兰、螺栓、螺母、垫片）、安装费，总费用约为在6万元，3台合计约18万元，可节约费用17万元。

    4 电动锅炉烟气蝶阀D941W存在问题改进

    （1）由于蝶阀的密封效果相对较差，会有轻微的泄漏，但对于整个系统而言，泄漏的这点烟气不会对生产造成影响。如果在阀门的密封面上增加1层耐腐蚀、耐高温的聚四氟密封圈，在限位板上增加1层聚四氟密封圈，阀门关闭时再加上烟气的压力，密封效果应该有所提高。

    （2）因聚丙烯材料适宜于≤100℃的环境条件，所以，此阀的安装位置要在冷却后的烟气管道上。

    （3）随着锅炉烟气脱硫的普遍应用，大通径的蝶阀使用得越来越多，在暂时没有经济、适用的锅炉烟气管道蝶阀的情况下，自制烟气管道蝶阀应是一项适用的选择。如还需要选择其它蝶阀，请点击蝶阀选择查看。

法兰蝶阀安装方法：
　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。
　　2、将阀门和汽缸均置于关闭状态。
　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
　　5、得发在安装前应保持干燥，不可露天存放。
　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。
　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。
　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。
　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

订货须知：
一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。
二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
