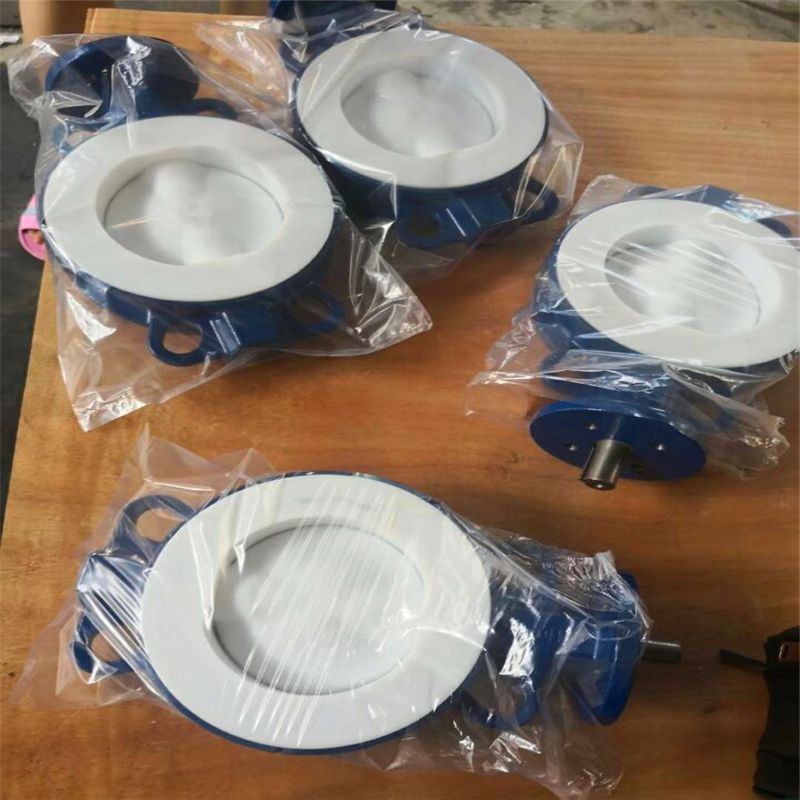

D671F46气动全衬四氟软密封对夹式蝶阀产品说明

气动碟阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。是 化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。全衬聚四氟乙烯（F4）和聚全 氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀 耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性 介质。

蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。焊接蝶阀分为铸钢焊接蝶阀，不锈钢焊接蝶阀，铬钼钢焊接蝶阀，焊接蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀可具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。接一下看看焊接蝶阀维护使用及安装说明蝶阀应用场合：

​蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。 蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理*适合制作大口径阀门。当要求蝶阀作控制流量使用时，*重要的是正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。
电动调节蝶阀适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在-10度～150度的淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品和各种酸碱及其他管路上。
软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
金属对金属线密封双偏心蝶阀适用于城市供热、供气、供水等煤气、油品、酸碱等管路，作为调节和节流装置。
2、安装时须仔细核对卡箍连接型号是否一致，卡箍与该阀连接处应安装专用密封圈，使该阀与管道连接密封可靠。
3、该阀安装完成通入压力介质时，转动手柄90°检查内外密封，如无渗漏现象，即可投入正常使用。
4、使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。
5、该蝶阀一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。

D671F气动衬四氟软密封蝶阀 主要材料

主要零部件材料表                                             表B-3

D671F46气动全衬四氟软密封蝶阀各种衬氟材料性能

聚全氟乙烯 FEP （F46）

适用介质：

任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。

使用温度：

-85~150

特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性

高，有极好的耐候性和辐射性。

聚三氟乙烯 PCTEF （F3）

适用介质：

各种有机溶剂，无机腐蚀液（氧化性酸类）

使用温度：-195~120

特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些

聚丙烯： RPP

适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。

使用温度：-14~80

特点：*轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。

聚氯乙烯: 硬质）PVC

适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。

使用温度：0-55

特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接

及粘合，价格较低。

聚四氯乙烯 PTFE（F4）

使用介质：强酸，强碱，强氧化剂等。

使用温度：-200~180

特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。

聚偏氯乙烯 PVDF（F2）

使用介质：耐大多数化学药品和溶剂，

使用温度：-70~100

特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，*大特 点是韧性好，易成型。

聚烯烃：PO

适用介质： 各种浓度的酸碱盐及某些有机溶剂。

使用温度：-58~80

特点：是目前世界*理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。

D671F46气动全衬四氟软密封对夹式蝶阀主要特点

1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能*优。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀门的使用。
6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。

同类产品还有气动软密封蝶阀,电动软密封蝶阀,手动软密封蝶阀

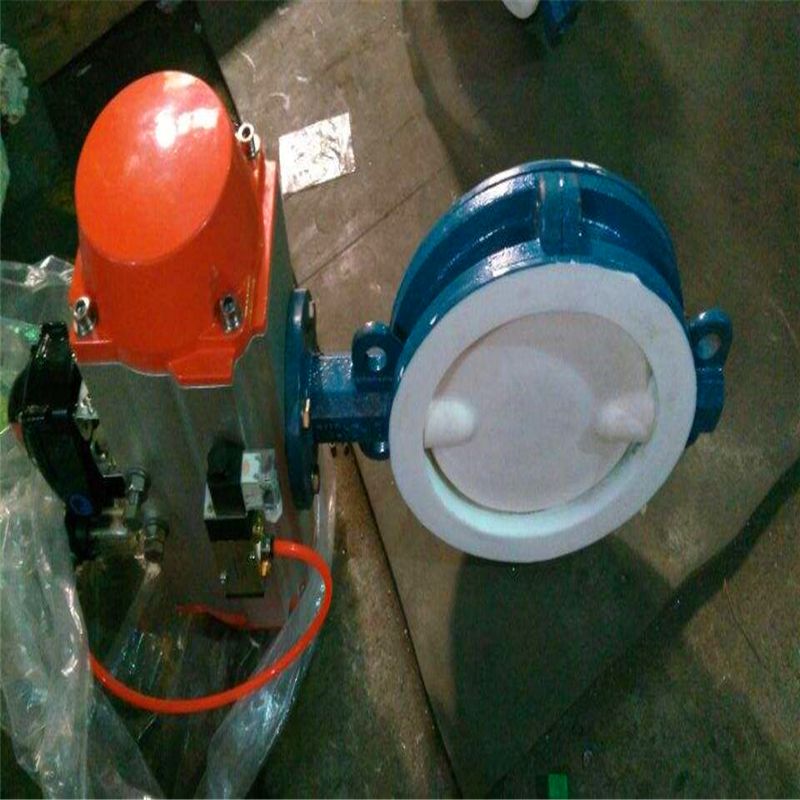

D671F46气动全衬四氟软密封蝶阀执行机构

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

D671F46气动全衬四氟软密封蝶阀主要性能规范

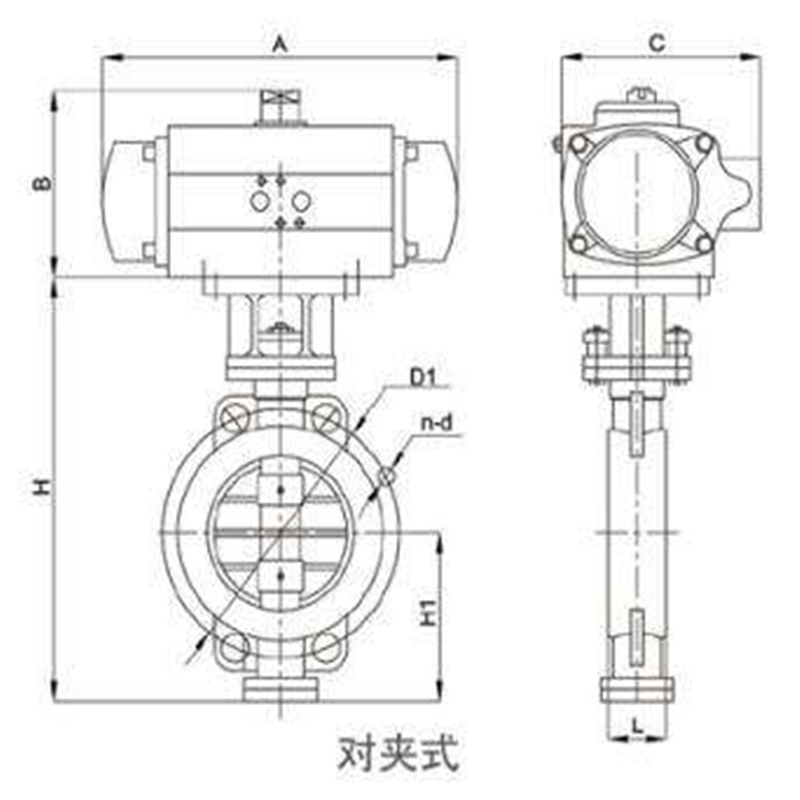

D671F46气动全衬四氟软密封蝶阀主要外形及连接尺寸

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取*新数据。

D671F气动衬四氟软密封蝶阀保管、保养、安装和使用

5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装后系统或管路试压时，阀门必须处于全开位置。

5.7使用中应将球体全开或关闭，不应将球体部分开启做调节流量用。

5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。

5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。若损坏失效，应及时修理或更换。

5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。

D671F46气动全衬四氟软密封蝶阀可能发生的故障、原因及消除方法

 可能发生的故障、原因及消除方法

上海申弘阀门有限公司对阀门投入使用一年内负责保修，但不超过发货期12个月。在保修期内，因产品质量原因均可免费修理或更换零件。

订货须知：

一、①D671F气动衬四氟软密封蝶阀产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的D671F气动衬四氟软密封蝶阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蝶阀选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
