D341X加长杆衬胶法兰式蝶阀产品说明

我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。『加长杆蝶阀』生产厂家，由本厂自主研发生产的 上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀【蝶阀】质量可靠、价格合理、售后服务完善。

『加长杆蝶阀』适用于各种轻重工业及楼宇管道。上海申弘阀门有限公司品质，全球共享!【蝶阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。本实用新型针对上述技术中存在的不足，提供一种阀门操作杆的加长杆，不但能保持原有的操作杆的功能，而且可以实现操作者远程控制。本实用新型解决上述技术问题的技术方案如下一种阀门操作杆的加长杆，包括加长杆、万向节和手柄，所述加长杆下端与阀门操作杆上端通过连接器固定相连，所述加长杆在与操作杆连接处的上部设有所述万向节，所述手柄套接在加长杆上端。
本实用新型的有益效果是根据需要选择合适的加长杆与操作杆通过连接器固定连接，使得原阀门操作杆加长，将手柄安装在加长杆的顶部，操作手柄能在操作室或者远程控制操作阀门，方便了阀门布置更加合理而不用担心因操作杆太短操作者无法操作；如果选用高压阀时，加长杆的使用还可以消除操作者靠近操作带来的安全隐患；此外在加长杆适当位置安装万向节实现操作杆与阀门存在一定角度时也可以完成控制操作，实现多角度控制阀门的作用。在上述技术方案的基础上，本实用新型还可以做如下改进。进一步，所述加长杆上部设有关节轴承，所述关节轴承带有轴承座。进一步，所述关节轴承的轴承座固定在固定板上。

本改进方案的有益效果是在加长杆上部设有关节轴承，且固定在一固定板上，可以限制加长杆加长后引起的晃动，同时还能够有足够的活动间隙。在上述技术方案的基础上，本实用新型还可以做如下改进。 进一步，所述手柄可以是直杆式或者轮式。进一步，所述加长杆的顶部设有用于锁定手柄的紧定轴。本改进方案的有益效果是用紧定轴将手柄固定在加长杆上端，操作者在操作阀门时直接转动手柄，手感舒适，操作简单方便。

D341X加长杆衬胶法兰式蝶阀特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

加长杆衬胶蝶阀D341X主要结束参数

加长杆衬胶蝶阀D341X主要零部件材料

加长杆衬胶蝶阀D341X执行标准

加长杆衬胶蝶阀D341X主要技术参数

加长杆衬胶蝶阀D341X密封材料选用和适用温度

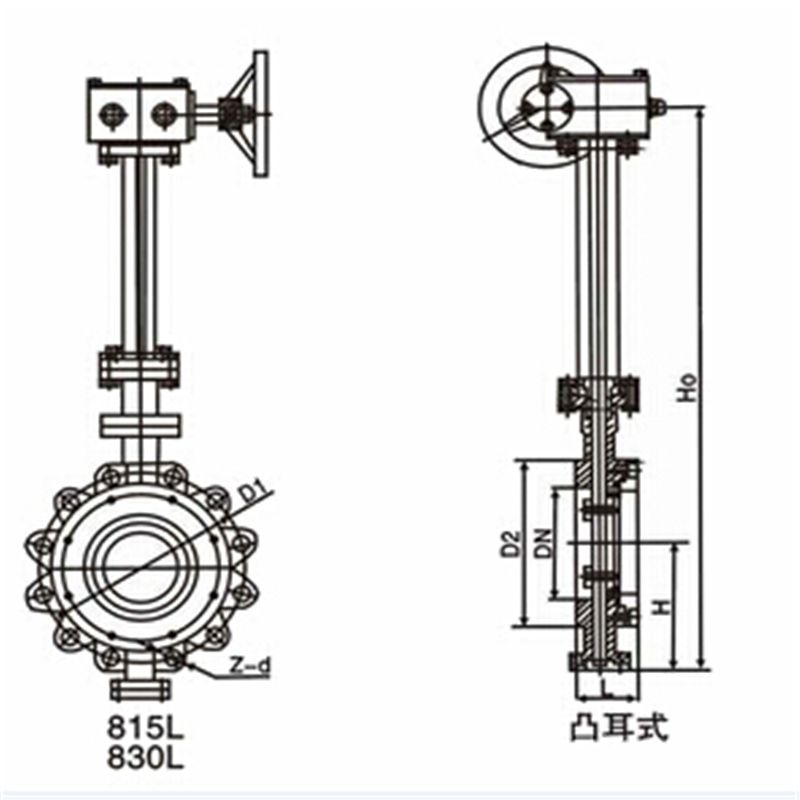

加长杆衬胶蝶阀D341X连接尺寸

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

D341X加长杆衬胶法兰式蝶阀具体安装步骤流程如下：
1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。
2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。
3、将法兰焊接在管道上，这一步要采用点焊的方式。
4、先把对夹式蝶阀取下移出。
5、再将两片法兰完全焊在管道上，完成固定。
6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。
7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。
8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。
9、再一次将螺栓交叉，均衡的拧紧；
10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

法兰式蝶阀安装方法
法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：
1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。
2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。
3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。
4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。
相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。

D341X加长杆衬胶法兰式蝶阀安装方法：
　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。
　　2、将阀门和汽缸均置于关闭状态。
　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
　　5、得发在安装前应保持干燥，不可露天存放。
　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。
　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。
　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。
　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

订货须知：
一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。
二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
