LT942X电动活塞式调流调压阀 产品说明
一种新型水力驱动调压调流阀，包括阀体、导流体、活塞、活塞筒；所述阀体内设置有阀座，所述阀座将所述阀体的内腔分为进口腔、出口腔；所述导流体通过导流片固定于所述阀体的内腔且其内部为出口朝向所述阀座的活塞腔，所述阀体和导流体开设有连接所述活塞腔与外部管路的通孔；所述活塞滑动安装在所述活塞腔内侧壁且滑动行程为活塞腔与所述阀座之间；所述活塞筒与所述活塞固定连接以跟随所述活塞沿轴向运动，且所述活塞筒侧面具有可连通所述进口腔与出口腔的导流孔。

LT942X电动活塞式调流调压阀结构特点

(1)线性度好：由于阀体内部采用特殊结构设计，对于流体的流量控制特性具有良好的线性度，即使在第—个10%行程中仍具有良好的流量控制效果。

(2)抗气蚀、抗震动：充分利用流体动力学原理进行流道设计，消除汽蚀和震动现象对管网的损伤，大大提高阀门和管道的使用寿命。

(3)工作可靠：合理设计的流道和密封型式，使该阀可以适用于含有泥沙等小颗粒杂质的流体，不会因杂物造成关闭不严而导致泄漏或控制失效。

(4)高压消能：即使在高压差的情况下，该阀也能有效消除高压能，将高压减为低压，而且不会产生震动和气蚀现象，有效保证阀门的使用寿命。

(5)选材精良：阀门的关键部位如阀座、挡块、导轨等部件均采用特殊的不钢筋材料制作，此材料耐磨、耐气蚀，硬度为普通不钢筋的三倍。

(6)浮动阀座：阀座与锥体的连接采用特殊的硅胶粘合，粘性高，耐剪切．浮动阀座在密封时阀座产生自定心效果，使密封更可靠。

(7)流体阻力小：该阀先进的结构设计，合理的流道分布，使整个阀门的压力损失降至影氐有利于节约整个管网的动力消耗。

(8)操作扭矩小：阀门中的启闭件为套闸，其运动方向与主管流体流动方向一致，而且有效受力面积小，因此启闭阀门所需的操力矩也很小，驱动装置成本可大幅降低。

(9)使用寿命长：阀门中主要密封为金属对属，密封可靠，抗流体冲蚀力强，不易被夹杂的垃圾损坏，加之大部分部件采用不锈钢制造，阀门的使用寿命大大提高。

电动活塞式多功能控制阀为活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导 沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应GB的要求。

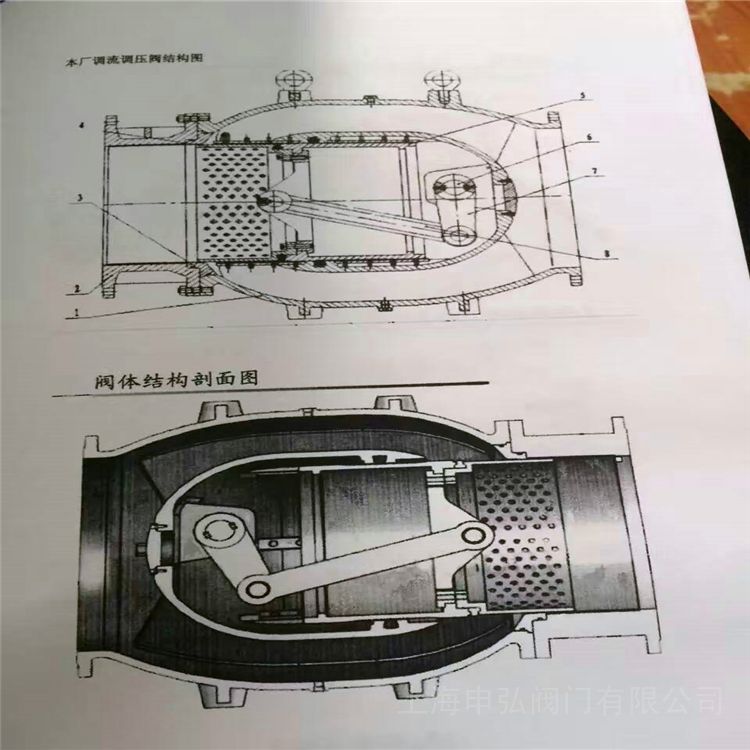

活塞式控制阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。

活塞式控制阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。

活塞式控制阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。

活塞式控制阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。

进一步，所述的新型水力驱动调压调流阀还包括外部管路和控制系统；所述外部管路包括进口端控制管路和出口端控制管路，所述进口端控制管路连接在所述进口腔与所述活塞腔之间以控制二者连通与截断，所述出口端控制管路连接在所述出口腔与所述活塞腔之间以控制二者连通与截断；所述控制系统包括plc模块和与所述plc模块电性连接的电源管理模块、压力传感器、位移传感器，所述压力传感器安装于所述出口腔下游以用于检测出口侧水压值并反馈给所述plc模块，所述位移传感器安装于所述阀体内以用于检测所述活塞的位置信号并反馈给所述plc模块；所述控制系统用于根据所述水压值和位置信号输出控制信号给所述进口端控制管路和出口端控制管路。

进一步，所述进口端控制管路包括进口端配管、进口端高频电磁阀，所述进口端配管一端与所述进口腔连通、另一端与所述控制腔连通，所述进口端高频电磁阀安装于所述进口端配管上且控制端与所述plc模块电性连接。

进一步，所述进口端控制管路还包括依次设置在所述进口端配管上的进口端检修阀、进口端调节针阀。

进一步，所述出口端控制管路包括出口端配管、出口端高频电磁阀，所述出口端配管一端与所述出口腔连通、另一端与所述控制腔连通，所述出口端高频电磁阀安装于所述出口端配管上且控制端与所述plc模块电性连接。

进一步，所述出口端控制管路还包括依次设置在所述出口端配管上的出口端检修阀、出口端调节针阀。

进一步，所述控制系统还包括与所述plc模块连接的无线通讯模块，所述无线通讯模块连接有天线以用于与上位机之间无线通信。

所述导流体设置有端盖组件，所述活塞连接有标识杆，端盖组件开设有容纳所述标识杆轴向运动的凹槽，且所述位移传感器位于该凹槽内以用于通过所述标识杆间接检测所述活塞的位置信号。

LT942X电动活塞式调流调压阀主要技术性能表：

活塞式电动调流调压阀压损系数K表：全开位置的压损系数K值

全开时的压头损失:△P=K·ρ/2·V²

公式中: △P为压头损失,单位Pa。V为流速,单位m/s。K为压损系数。ρ为密度,单位Kg/m³。

LT942X电动活塞式调流调压阀零件及特性表：

1.建议阀前直管长度至少为3～5倍阀门的直径,,下游直管长度至少为5～10倍阀门的直径。

2.作放空阀时,如直接排空,应加强法兰;如不直接排空,应在下游提供一吸气口。

三、LT942X电动活塞式调流调压阀性能规范：

本发明要求保护与上述技术方案同一发明构思的技术方案，一种应用所述新型水力驱动调压调流阀的控制方法，包括以下步骤：

LT942X电动活塞式调流调压阀控制特点

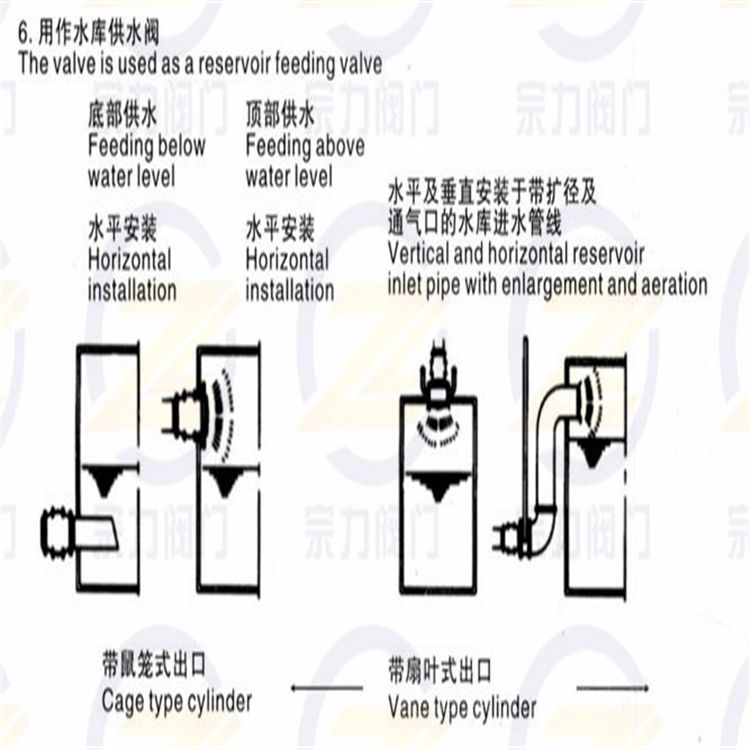

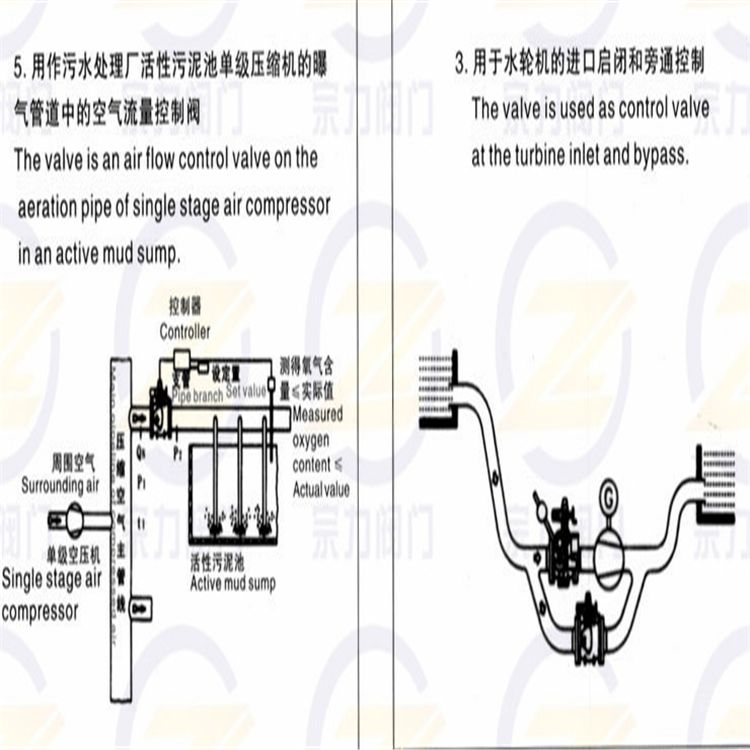

没有背压的需求、没有气蚀指数的限制、没有启动速度的限制,当有需要时可采用低水头损失型,可直接排放至大气中。

目前大部分的给水系统设施都将使用远程监控系统(PLC) 。此套系统可由遥远的地方以时间模组进行监控、协调并操作送配水管路系统。

要使远程监控系统发挥理想功能很重要的因素就是在于压力调节和流量控制阀的操作。对于这些遥控的控制阀而言,*重要的是使其能在任何状况下均能稳固操作,且任何操作方式都不会造成阀体和系统的损害。

尤其当有高压差产生时,标准的旋转型或球型控制阀有一定程度的操作限制。电动调流阀由于其稳定的水力操作原理可克服这些限制。它可在任何可能的操作参数、*大的水流状态下,没有任何的震动,甚至在出口有负压的情况下,也能操作。

电动调流阀是*新型的控制阀,它可单独地操作或成为大型远程监控系统的一部分,为使送配管路系统安全没有任何问题,电动调流阀是*佳的选择。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定LHS941X电动活塞式调流调压阀型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属水用减压阀系列，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
