SUS304不锈钢组合式减压阀产品说明

SUS304不锈钢组合式减压阀本导则规定了水电站供排水系统活塞式减压阀的术语和定义、结构、型号、选型、技术要求；以及试验、检验、验收；标志、包装、运输、贮存等方面的基本要求。本技术规范规定了对本协议范围内的阀门设备的设计、制造、工厂试验、包装、发运、现场开箱检查、指导安装和安装质量监督，以及参加现场试验、提供运行维护说明书及参加试运行等技术要求。设备应用的标准、材料、材料试验、工作应力、工艺、焊接、无损检验和其它一般技术要求应满足本技术规范的要求。本节未提到的应满足第1章“一般规定和规范”的要求及相关国家标准、行业标准。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

本导则适用于公称压力小于等于4.0MPa，公称直径小于等于DN500mm的活塞式减压阀。公称压力大于4.0MPa或公称直径大于DN500mm的减压阀可参照本导则执行。减压阀由主阀，导阀、截止阀组成。当调节弹簧处于自由状态时，主阀和导阀呈关闭状态。

1.2.1 SUS304不锈钢组合式减压阀概要
（1）本技术要求说明了将要安装在本工程中阀门的设计、生产、测试和验收的*低要求。
（2）所有阀门应满足电站当地环境条件及介质要求。
（3）所有阀门应选用*适用的新的、优质的、无损伤和缺陷的材料。用于设备和部件的主要材料都应经过试验，试验按GB规定的有关方法进行。不锈钢阀门阀体材质选用304；普通阀门阀体材质选用WCB。
（4）所有部件应按ISO标准精确制造，螺栓、螺母等紧固件以及机械的公差配合应符合ISO*新标准。所有钢构件焊接应采用电弧焊或自动焊接，焊接部件的设计、制造应符合GB要求。
（5） 规范中的建议和要求不能免除投标人以*和熟练的方式生产阀门及其附属设备的责任。
（6）投标人应对合同阀门设备（含附件）的安全性、可靠性、严密性及整体性能全面负责。
1.2.4 SUS304不锈钢组合式减压阀主要技术参数：
公称压力：    1.6MPa
组合式减压后压力： 0.1～0.5MPa(可调)
（1）减压阀所有零部件及其备品备件的设计、制造、试验均应满足GB、JB等有关标准的要求。
（2）减压阀在进口压力及流量变动时，出口能保证稳定的压力。同时将阀后的流量稳定控制以不超过设定的流量值。
（3）减压阀带有可靠的安全锁定装置，并能在减压失效的特殊情况下自动投入，保证阀后压力不超过设定值，有效地保护用水设备。
（4）减压阀带有不锈钢阀位指示器，以便指示阀门的开启位置。
（5）减压阀在运行状态中无异常的卡阻﹑滑移﹑振动及噪音等情况，具有较高的调节灵敏度及精度，水头损失较小。
（6）减压阀阀体采用铸钢，阀芯采用不锈钢材质。
（7）每套减压阀对应减压阀前、减压阀后均应配置压力表1支。压力表为抗震型压力表，压力表应为青铜布尔登管、波纹管或其它经买方审查的型号，可调节型，带有直径约为100mm的白色刻度盘、黑色刻度线及指针。压力表应符合有关标准的要求，应为精度或更高；水压力表应提供无塞式脉动阻尼器。各测压测嘴应由卖方提供。被测量的变化范围应不大于量程的2/3。

2SUS304不锈钢组合式减压阀规范性引用文件

下列文件中的条款通过本导则的引用而成为本导则的条款。凡是注日期的引用文件，其随后所有修（不包括勘误的内容）或修订版均不适用于本导则，不注日期的引用文件，其*新版本适用于本导则。

GB/T 699 优质碳素结构钢

GB/T 1220 不锈钢棒

GB-T 1222 弹簧钢

GB∕T 1239.2冷卷圆柱螺旋弹簧技术条件

GB/T 2059 铜及铜合金带材

GB/T 3077合金结构钢

GB/T 9124 钢制管法兰技术条件

GB/T 9113.1-2000 平面、突面整体钢制管法兰

GB/T 9113.2-2000 凹凸面整体钢制管法兰

GB/T 9113.3-2000 榫槽面整体钢制管法兰

GB/T 12225 通用阀门 铜合金铸件技术条件

GB/T 12226 通用阀门 灰铸铁技术条件

GB/T 12227 通用阀门 球墨铸铁技术条件

GB/T 12228 通用阀门 碳素钢锻件技术条件

GB/T 12229 通用阀门 碳素钢铸件技术条件

GB/T 12230 通用阀门 不锈钢铸件技术条件

GB/T 12244-2006 减压阀一般要求

GB/T 12245-2006 减压阀 性能试验方法

GB/T 12246-2006 先导式减压阀

GB/T 13927-2008 工业阀门 压力试验

GB/T 17241.6 整体铸铁管法兰

GB/T17241.7 铸铁管法兰 技术条件

JB/T 2205 减压阀 结构长度

JB/T 7928 通用阀门 供货要求

JB 106 阀门的标志和涂漆

3SUS304不锈钢组合式减压阀 术语和定义

下列术语和定义适用于本导则。

3.1 先导式减压阀

通过导阀控制主阀节流锥动作的减压阀。

3.2 活塞式减压阀

采用活塞作敏感元件来带动节流锥运动的先导式减压阀。

3.3 反馈系统

对活塞式减压阀出口压力进行水力控制，实现减压稳压调节的控制系统。

3.4 内锁定

防止因反馈系统损坏和主阀调压腔密封失效而导致减压阀出口压力升高，设置的主阀开度限位机构

3.5 进口压力(P1)

 减压阀进口端的水压力。

3.6 出口压力(P2)

减压阀出口端的水压力。

3.7 整定压力

减压阀经调节后所形成的出口压力。

3.8 *大流量

在给定的出口压力（进出口压差）下，当其偏差在规定的范围内时所能达到的流量上限。

3.9 调压性能

进口压力一定时，连续调节出口压力时，减压阀的卡阻和振动现象。

3.10 压力特性

稳定流动状态下，当出口流量一定时，出口压力与进口压力之间的函数关系。

3.11 流量特性

稳定流动状态下，当进口压力一定时，出口压力与流量之间的函数关系。

4  结构

4.1  活塞式减压阀由主阀与反馈系统组成。

4.2  主阀由阀体、节流锥、阀座、阀盖、调节系统等组成。调节系统由活塞、压缩弹簧和调节机构组成，可对出口压力值进行有效调节。

4.3  反馈系统由控制阀、射流泵、球阀等组成，采用外置型，其中的控制阀为活塞式，可对出口压力进行调节。

4.4  反馈系统可设置双反馈，以保证一套反馈系统故障时，通过切换仍可保持减压阀的正常工作。

4.5  活塞式减压阀在无压差时为全开。

SUS304不锈钢组合式减压阀参数和性能:

3.SUS304不锈钢组合式减压阀零件材料：

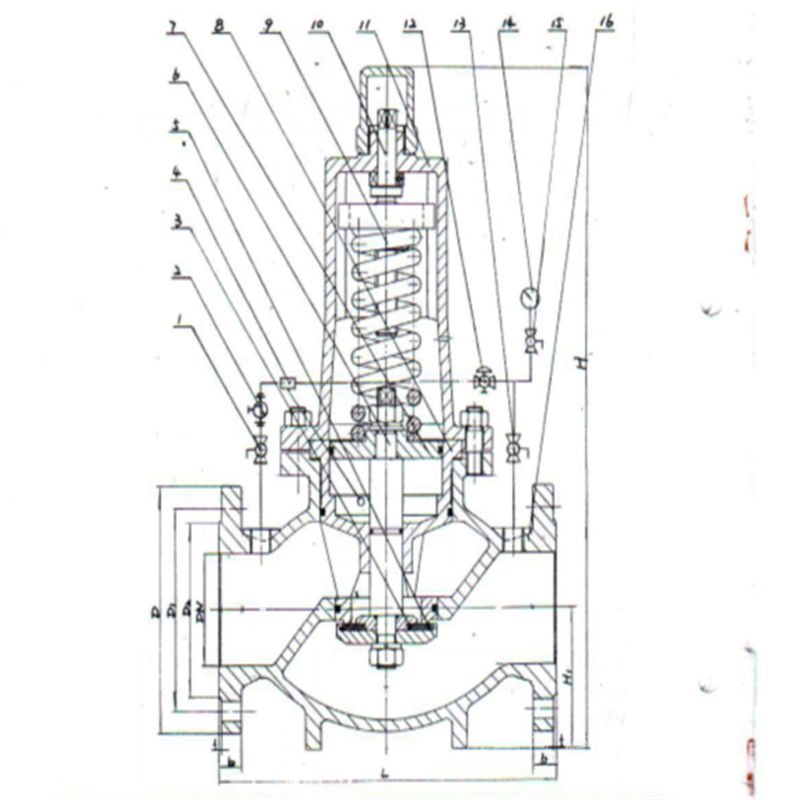

SUS304不锈钢组合式减压阀标准尺寸：

安装说明：
1、组合式减压阀前应安装过滤器，以防介质中的杂物进入减压阀，影响其性能。
2、装组合式减压阀之前必须对管路系统进行冲洗清理。以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。
3、阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。
4、减压阀在安装使用时，应把旁通管道的截止阀打开，排除管路中的冷凝水和汽水的混合物，以防减压阀开启时产生水圾现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需的压力(以阀后表压为准)，调整后，将锁紧螺母背紧，拧上防护罩。
5、减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为＜1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的SUS304不锈钢组合式减压阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：我们一定会尽心尽力为您提供优质的服务。提供*全面、*的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
