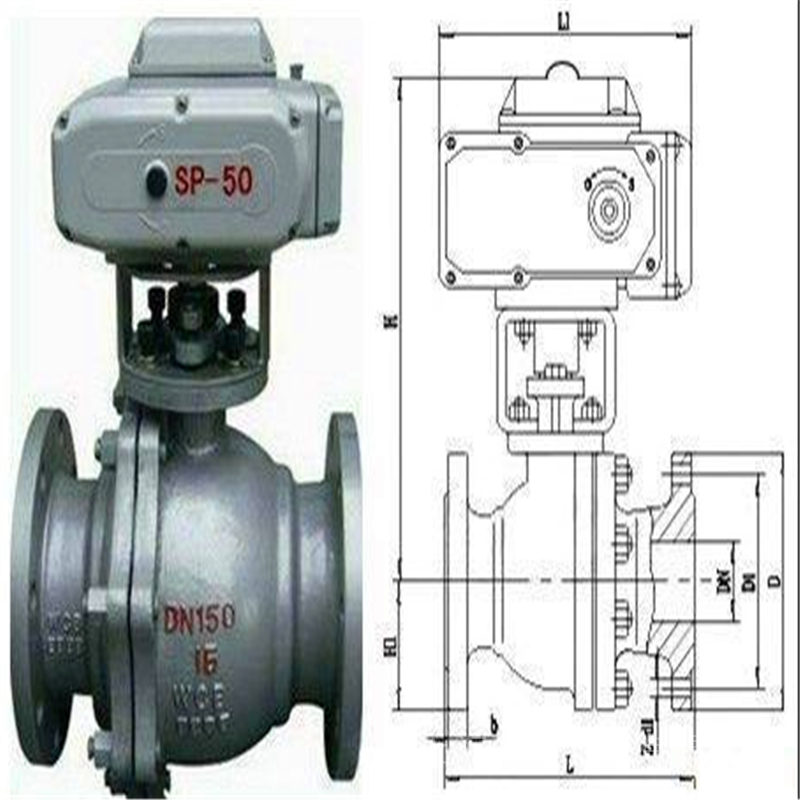

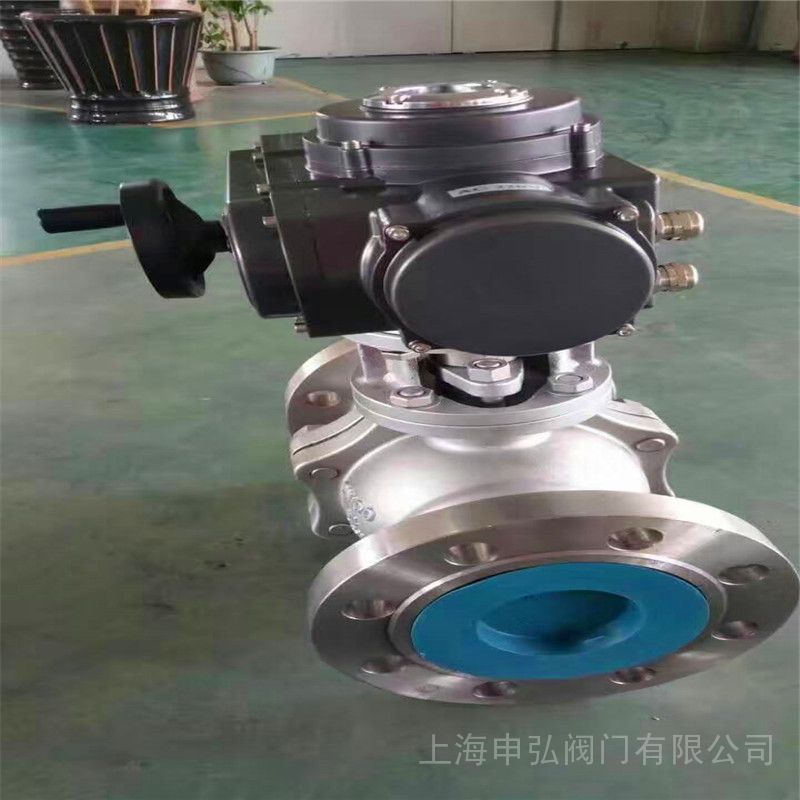

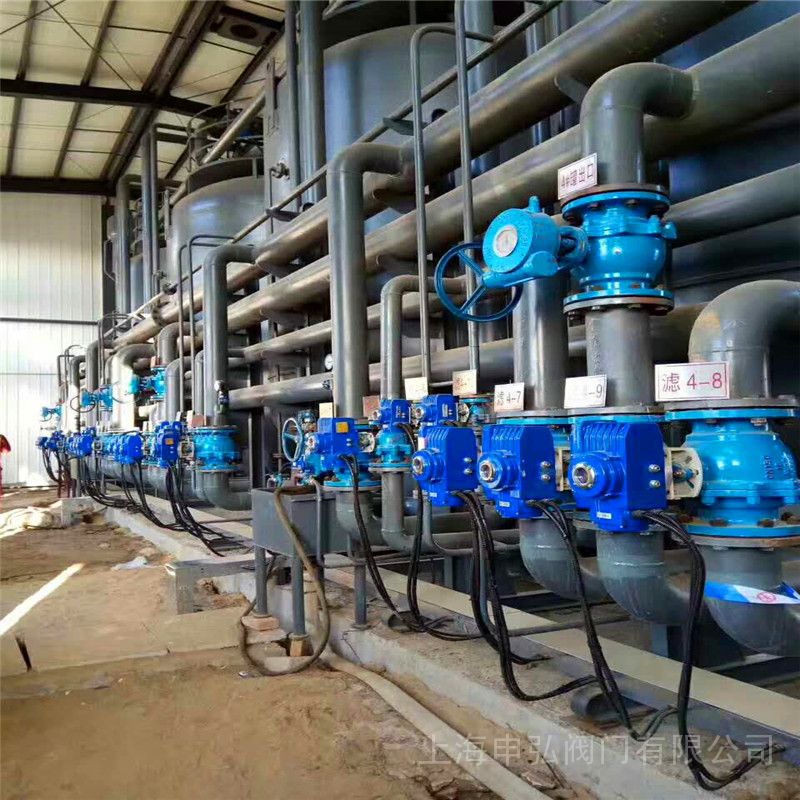

ZHRO型电动O型球阀产品说明

ZHRO型电动O型球阀，是由电子式角行程电动执行机构3610R或3410R系列与球阀调节机构组成。具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。ZDRR电动O形球阀由电动执行机构和O形球阀组成。DN15-200为浮动球式，DN250-300为固定球式结构。该阀结构紧凑、体积小、重量轻、装拆维修方便、流道通畅、流阻小、密封性能好。

适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA 信号及220VAC电源即可控制运转。ZKRQR电动O型三通球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。本发明涉及阀门技术领域，尤其涉及一种顶装式O型球阀及其制造装配方法。O型球阀因其直通性好，对流体流通阻力小而广泛应用于石油、化工、冶金、等工业和民用领域。

ZHRO型电动O型球阀特点：
1、O型固定式球阀采用固定球设计，启闭力矩小、开启灵活、工作更稳定。
2、O型固定式球阀采用全通设计，具有*大的流通能力且流通阻力可以忽略不计。
3、O型固定式球阀采用双向不锈钢硬密封双阀座结构、具有密封性能优越、可以双向密封、剪切力强等特点，泄漏量额定流量系数。
4、O型固定式球阀采用固定球设计、并增加了预紧力弹簧，使得球阀具有自动泄压功能。
5、O型固定式球阀采用金属阀座，适用工作温度范围大为提高。
6、电动执行采用*新型的电子式电动招待器，具有结构 紧凑、体积精小、可靠耐用等优点。
法兰球阀操作和使用：
1）法兰球阀操作前须确认管路和阀已被冲洗过。
2）法兰球阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。
3）法兰球阀当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

一、浮动球法兰球阀
法兰球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球法兰球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压法兰球阀。
二、固定球法兰球阀
法兰球阀的球体是固定的，受压后不产生移动。固定球法兰球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少法兰球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封法兰球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的法兰球阀。
三、弹性球法兰球阀
法兰球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

ZHRO型电动O型球阀标准
1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公称通径或口径：DN6～900、NPS 1/4 ～36；
3、连接方式：法兰、对焊、螺纹、承插焊等；
4、适用温度：-196℃～540℃；
5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；
6、法兰球阀阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。（低温型采用长颈型阀盖， 中温型采用带散热片型上阀盖）

■ ZHRO型电动O型球阀阀体

型    式：直通铸造球型阀

公称通径：15、20、25、32、40、50、65、80、125、150、200、250、300、350、400mm

公称压力：PN1.6、2.5、4.0、6.4MPa

法兰标准：JB/T79.1-94、79.2-94等

材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 阀 盖：与阀体成一整体 -45～+400℃

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

■ 阀内组件

阀芯型式：球型阀芯

流量特性：快开特性

材    料：铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

额定行程：全开90°

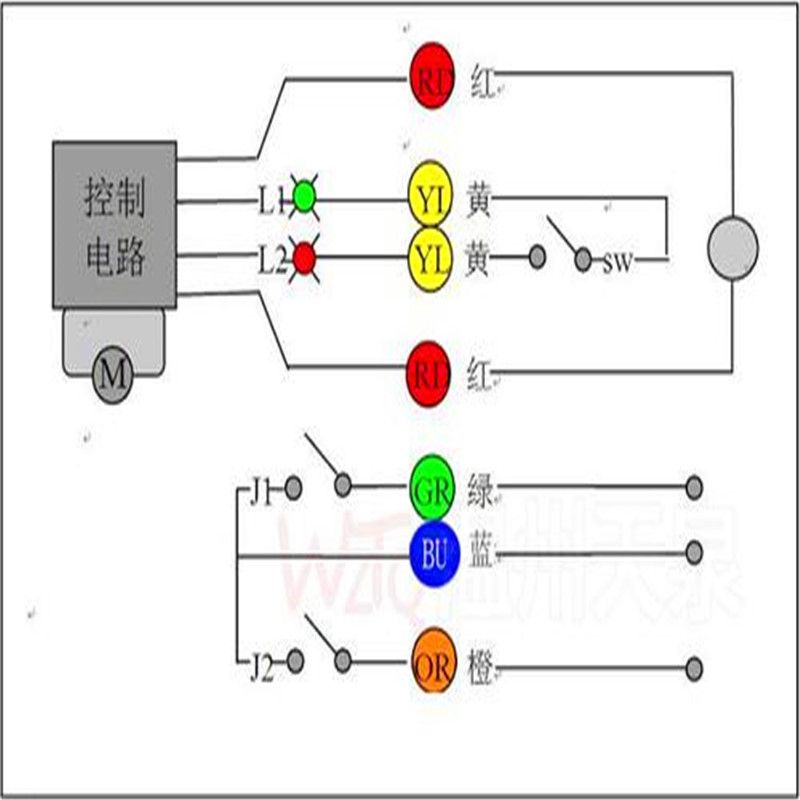

■ 执行机构

型    式：3810R、PSQ、CH、HQ 电子式电动执行机构

输入信号：1-5V·DC

电源电压：220V/50Hz

环境温度：-25～+70℃

■ 阀作用型式

电关式（B）、电开式（K

二、设计标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

三、主要技术参数

四、ZHRO型电动O型球阀执行器主要技术参数

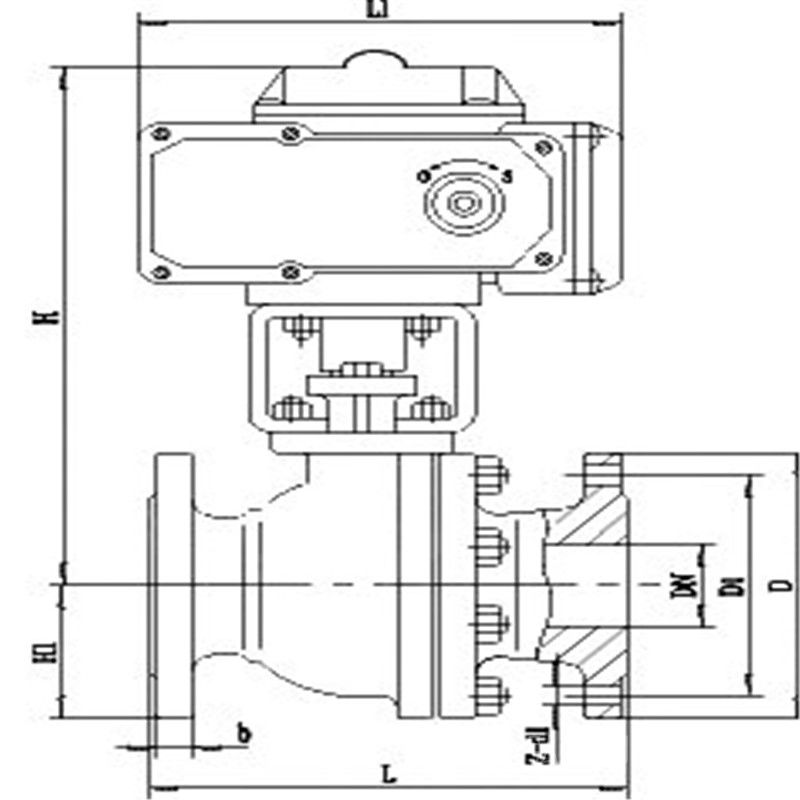

四、ZHRO型电动O型球阀主要外形尺寸

PN16外形尺寸

PN40外形尺寸

阀座采用挠性的唇缘结构，具有磨损补偿和中腔自动泄压作用，因而密封可靠，使用寿命长。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。由DKJ型电动执行机构和单座调节机构组成，接受统一的标准信号控制运转，调节机构阀芯是采用顶导向，单座式适用于对泄漏量要求严格、阀彰后压差低及有一定粘度和合纤维介质的场合.

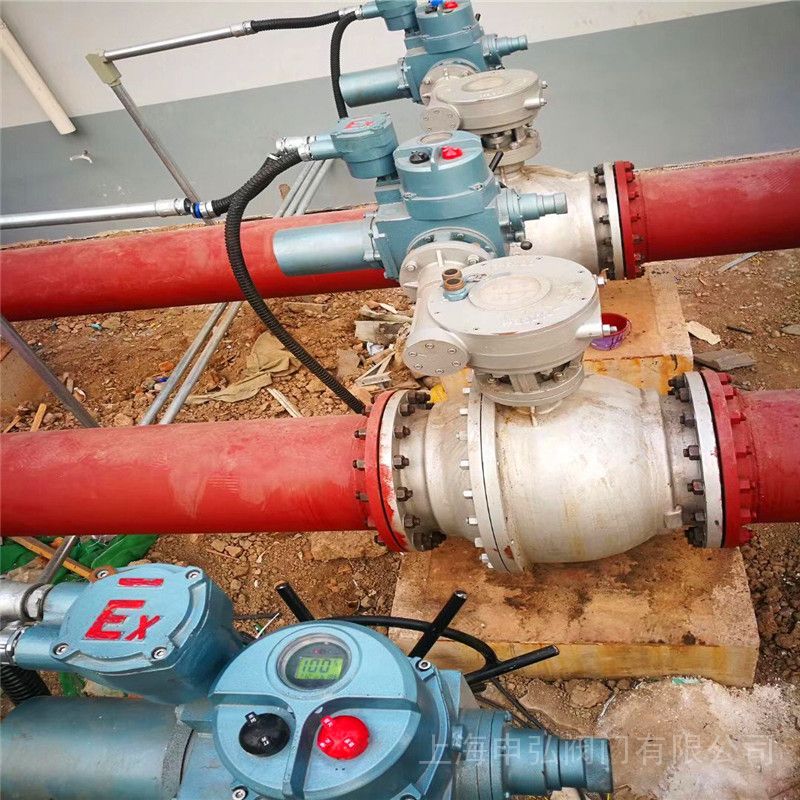

电动球阀的安装维护
1、只有卸除球阀前后的压力，才能对球阀进行拆卸分解操作。
2、球阀阀体重新装配时螺栓必须对称、逐步、均匀地拧紧。
3、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗。
4、分解下来的单个零件可以用浸洗方式清洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
电动球阀日常保养
1、拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据
2、球阀在关闭状态下，阀体内部依旧存在受压流体
3、维修前：解除管线压力并使阀门处于打开位置;断开电源或气源;将执行机构与支架脱离
4、必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作
5、分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用工具
6、装配时法兰上的螺栓必须对称、逐步、均匀地拧紧
7、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗
8、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡
9、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染
10、新零件在装配前也需清洗干净
11、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔，若填料处有微泄发生，须再锁紧阀杆螺母。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请ZHRO型电动O型球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
