一、概述

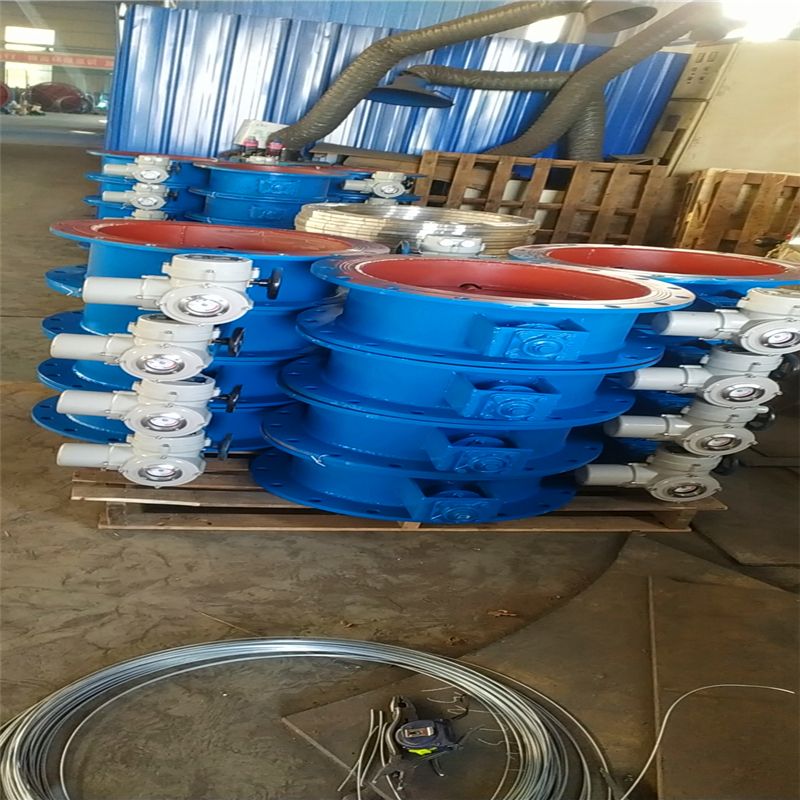

【产品名称：电动通风蝶阀】

【产品型号：TD941W】

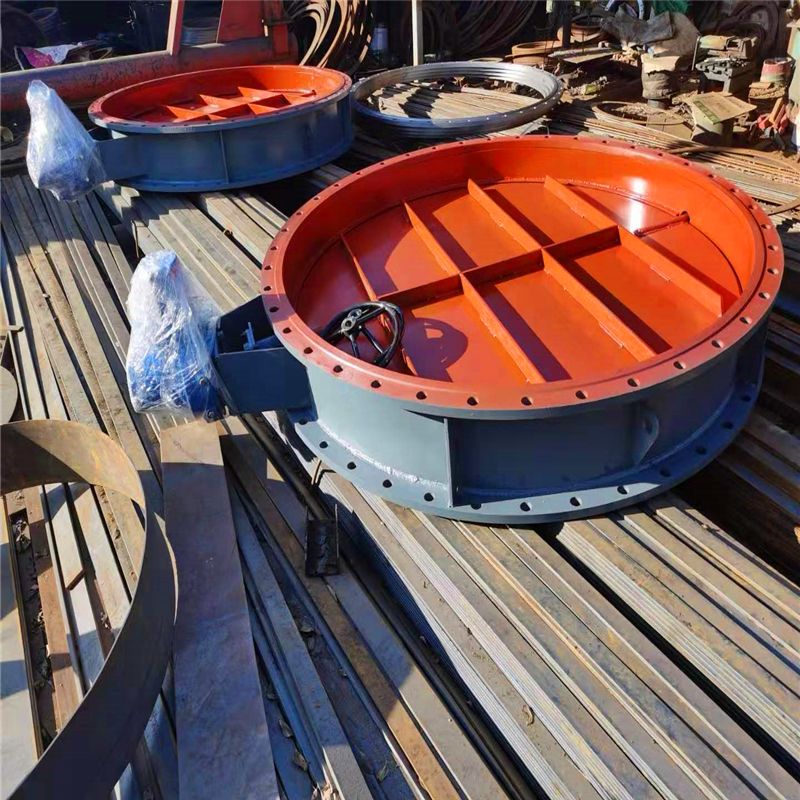

TD941W电动大口径法兰式通风蝶阀产品简介：

电动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性岁阀体选材而定，公称压力＜0.6Mpa，其泄漏量控制在*大流通量的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。电动通风蝶阀采用精小型一体化结构，有电动开关型和电动调节型两种。开关型采用交流电或直流电控制蝶阀开关。智能调节型接受4-20MA电流或1－5V、0－10V电压对管路介质进行流量调节。具功能强大，体积小，性能可靠等优点。配套简单，流通能力大，特别适合于介质是烟尘，通风等场合。它可广泛应用于环保、脱硫除尘等行业的工业过程自动控制系统中。

随着我国基本建设的发展，国家大型项目投入建设实施，使电力、石油、化工、城市供、排水系统等阀门的数量越来越多，尤其是蝶阀的用量很大。我国生产金属硬密封蝶阀，从密封结构上可分为二大类，一是弹性硬密封结构，二是多层次硬密封蝶阀。弹性硬密封蝶阀生产口径一般在 DN500 以下，大口径多采用的是多层次结构。DN500 以下的蝶阀用量*大，所以用户在使用时遇到的问题也就多，在此，就常出现的问题归纳总结，并指导正确安装和使用

弹性结构硬密封蝶阀由阀体、阀板、阀杆、弹性阀座、压环等主要零件组成。

压环的结构及作用：压环的侧面为阀体的密封面与管道法兰密封面成为密封副，侧面中有螺栓孔，用螺栓压紧压环起固定阀座之用，同时与阀体连为一体，构成阀门的总的结构长度。

由于，压环侧面有螺丝孔径将有效的密封面直径减少。从用户使用法兰的情况，大多用的是平焊法兰，其内经又公称通经大 10~20mm。这样使用将有效密封面减少，如果，安装过程阀门与管道法兰出现不同心的话就会错位压在螺栓孔径上面，此时，管道法兰内孔内侧露出螺栓孔径，造成此处泄漏。泄漏特征为介质从压环背面流出。

【阀板材质】：铸钢、304,316,2520
【阀板材质】：铸钢、304,316,2520
【密封阀座】：无
【压力等级】：0.1MPa
【公称通径】：DN50-DN5000
【结构形式】：A型、
【连接方式】：法兰
【电压范围】：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%
【温度范围】：-30～900℃
【电动执行器】：开关型、智能调节式输入输出4-20MA
【电动执行器】：防爆开关型、防爆调节型。防爆等级 EXdIIBT4
电动蝶阀.风阀蝶阀.不锈钢蝶阀.电动硬密封蝶阀.电动不锈钢蝶阀.软密封电动蝶阀.电动对夹蝶阀.电动不锈钢蝶阀.电动铸钢蝶阀.不锈钢电动蝶阀.铸钢电动蝶阀.电动偏心蝶阀.电动双偏心蝶阀.铸铁电动蝶阀.电动铸铁蝶阀.上海蝶阀.上海电动蝶阀.上海软密封蝶阀.上海不锈钢蝶阀.上海电动硬密封蝶阀.上海防腐蝶阀.上海金属密封蝶阀.上海电动不锈钢蝶阀.上海硬密封电动蝶阀.上海电动对夹蝶阀.上海电动不锈钢蝶阀.上海电动铸钢蝶阀.上海不锈钢电动蝶阀.上海铸钢电动蝶阀.上海电动偏心蝶阀.上海电动双偏心蝶阀.上海风阀蝶阀

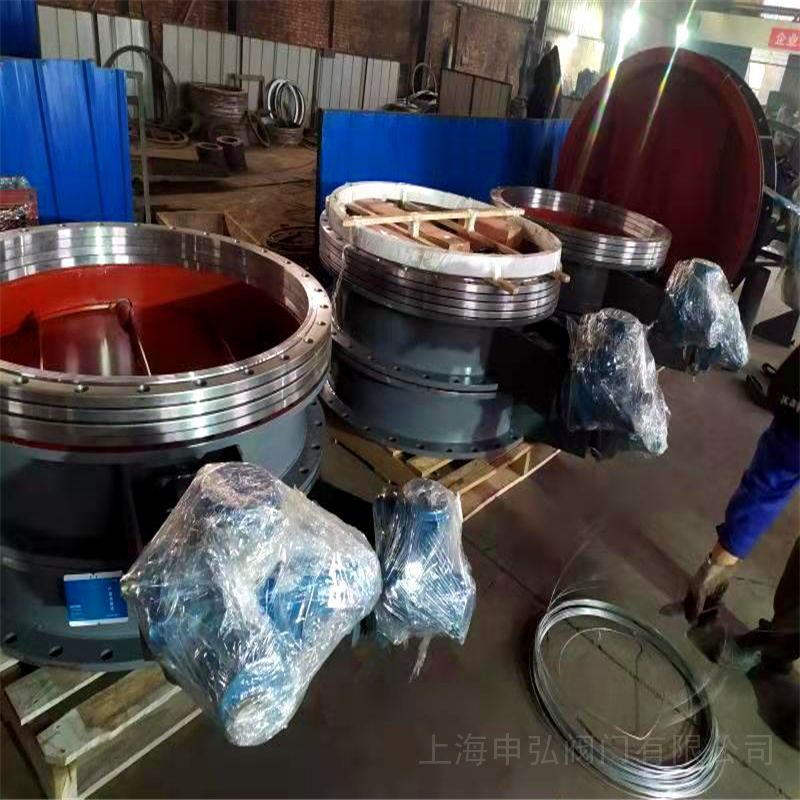

TD941W电动大口径法兰式通风蝶阀工作原理：

电动通风蝶阀由角型程电子式电动执行器和通风蝶阀机构组成。机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、控制精确，以AC220V或AC380V电源电压作动力，接受控制系统输入的（4-20mA或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺流体介质的比例调节控制或开关控制。

TD941W电动大口径法兰式通风蝶阀产品特点：

★该阀驱动力矩小，启闭灵活，操作方便。

☆能有效防止因热涨冷缩造成的卡死现象。

◆具有结构尺寸短，重量轻，安装方便等特点。

◇采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等。

■阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。

TD941W电动大口径法兰式通风蝶阀主要参数

TD941W电动大口径法兰式通风蝶阀主要零件材料

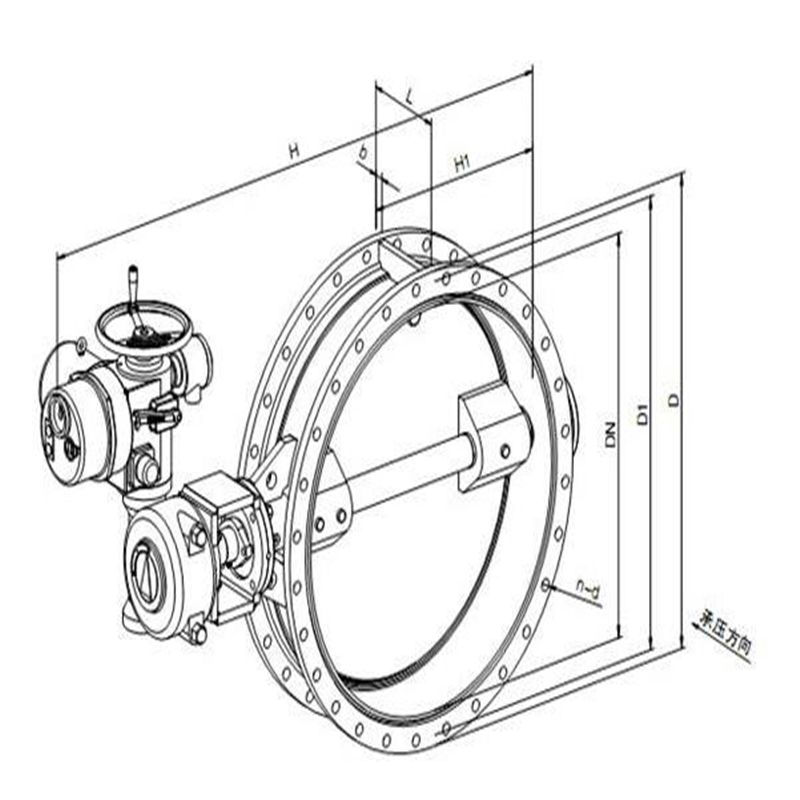

TD941W电动大口径法兰式通风蝶阀​主要外形连接尺寸

上海蝶阀.上海电动蝶阀.上海软密封蝶阀.上海不锈钢蝶阀.上海电动硬密封蝶阀.上海防腐蝶阀.上海金属密封蝶阀.上海电动不锈钢蝶阀.上海硬密封电动蝶阀.上海电动对夹蝶阀.上海电动不锈钢蝶阀.上海电动铸钢蝶阀.上海不锈钢电动蝶阀.上海铸钢电动蝶阀.上海电动偏心蝶阀.上海电动双偏心蝶阀.上海风阀蝶阀

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

具体安装步骤流程如下：

1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。

2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。

3、将法兰焊接在管道上，这一步要采用点焊的方式。

4、先把对夹式蝶阀取下移出。

5、再将两片法兰完全焊在管道上，完成固定。

6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。

7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。

8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。

9、再一次将螺栓交叉，均衡的拧紧；

10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

法兰式蝶阀安装方法

法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：

1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。

2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。

3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。

4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。

相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。

法兰蝶阀安装方法：

　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。

　　2、将阀门和汽缸均置于关闭状态。

　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、得发在安装前应保持干燥，不可露天存放。

　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。

　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
