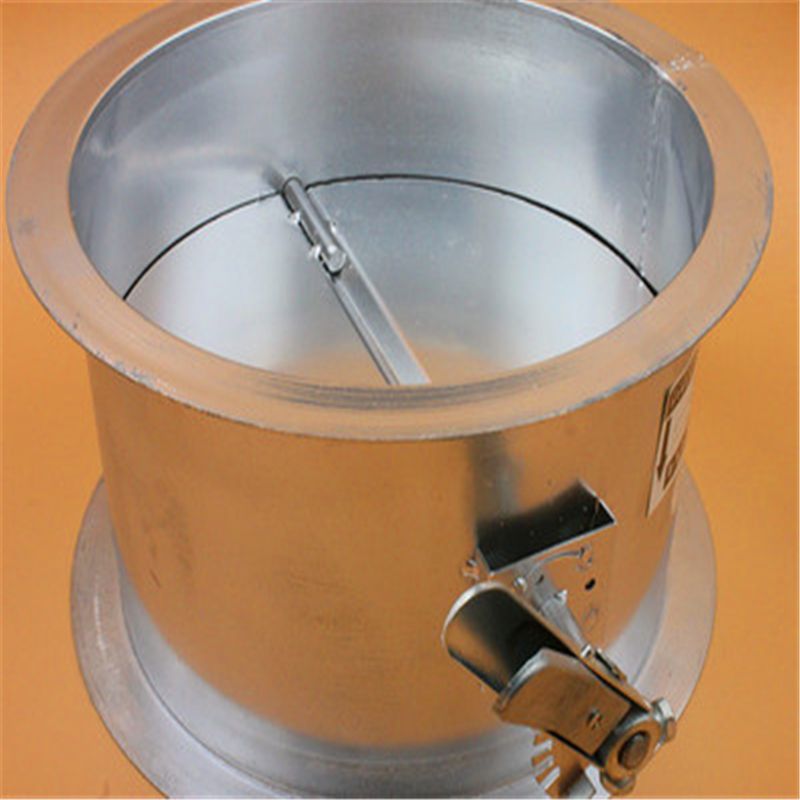

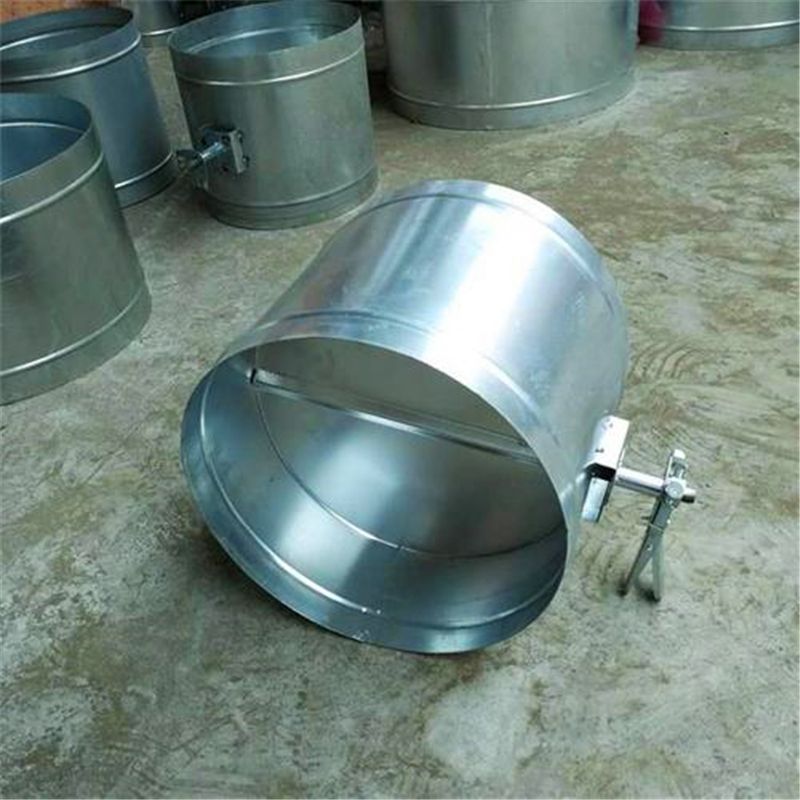

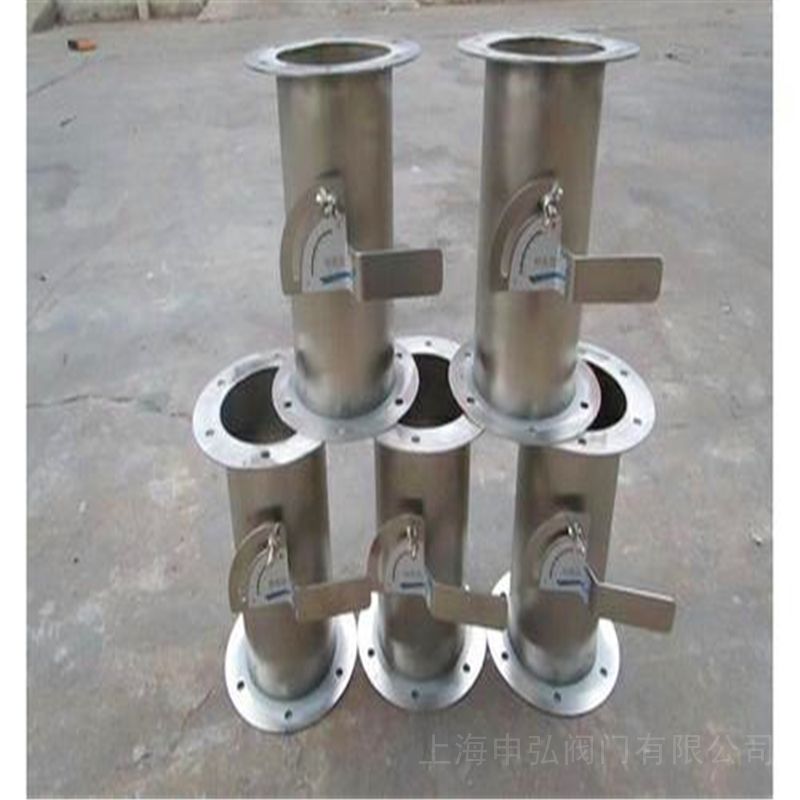

D941W空调通风调节电动蝶阀产品说明

电动通风调节蝶阀主要用于金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。电动通风蝶阀产品1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便 2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响电动通风蝶阀用途本蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。电动通风蝶阀结构特点本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。 上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

D941W空调通风调节电动蝶阀用途：

用于硫酸行业中气体管路:炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的首选品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。

还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

弹性金属密封蝶阀结构特点：

①三向偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。

②由扭矩产生弹性密封。

③巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。

④体积小、重量轻、操作轻巧、便于安装。

⑤可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

⑥更换零件材质可适用于各种介质,并可进行衬里防腐（衬F46、GXPP、PO等）。

⑦连续结构多样化:对夹、法兰、对焊。

五、弹性硬密封蝶阀到用户地验收注意事项

用户对采购地阀门做抽样或全部检验是十分必要的，对产品的质量做抽检是：一是对产品的质量把关，二是减少安装后阀门不必要的维修和更新，一次安装成功率高。但是用户在抽检时对硬密封蝶阀的测试上，有些没注意的地方，造成对法么你的质量产生，怀疑或以不合格拒收。原因出在哪里呢？压环上的螺丝根据口径大小分别有 4 个、6 个、8 个和 12 个，其螺栓直径*大不超过 M10。这几个螺丝主要是固定弹性阀座之用，不能承受全部的介质压力，当阀门安装在管道靠外法兰螺栓压紧作用后，才能承受全部的介质力量。因结构上的原因，造成检测操作有差别验收时出现泄漏，用户以不合格为由通知厂家是常有的事，经过沟通后产品都能顺利过关，而且使用中也没有问题。所以，在此说下应注意的事项，为用户更好了解和使用弹性硬密封蝶阀作下交流。

测试弹性硬密封蝶阀时，将压环这一侧面向上平放在此平面上放置一个和法兰外园、阀门通经大小基本相同的压板，如果用试压机测试，压爪要压在这个压板上，使压力均匀分布在阀体一侧的压环上。如果是用盲板进行测试，一般对夹式弹性硬密封蝶阀都是用二片法兰对夹夹紧的进行测试，法兰式弹性硬密封蝶阀有时，用户为了方便只在下面用一片法兰与阀门螺栓固定，这时，阀体上面的压环上的固定螺丝就要承受介质的全部压力，前面已说到了这点，这几个螺丝是不能承受全部介质的压力的，所以用盲板测试时阀门不泄漏，同时也和实际使用的状态基本相同。以上几点在安装过程中常遇到的问题，如果了解我们的阀门结构，就会给你带来安装上的方便，并且能正确的使用弹性硬密封蝶阀。

D941W空调通风调节电动蝶阀用途及特点　　

本 蝶阀 采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

D941W电动通风调节蝶阀其主要特点为：

　　1、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　2、操力矩小，操作方便，省力灵巧。

　　3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

D941W电动通风调节蝶阀采用标准

　　设计标准:GB/T12238-2008 JB/T8692-1998

　　法兰连接尺寸:GB/T9115.1-2000

　　结构长度 h:GB/T12221-1989

　　压力试验:GB/T13927-1992;JB/T9092-199

D941W电动通风调节蝶阀主要技术参数

D941W电动通风调节蝶阀型号、规格

技术参数和性能指标

蝶阀调节机构主要技术参数

额定流量系数Kv

性能指标

ZDLW DN600～1000 外形尺寸 m

D941W空调通风调节电动蝶阀主要零件材料及使用温度范围

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

具体安装步骤流程如下：

1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。

2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。

3、将法兰焊接在管道上，这一步要采用点焊的方式。

4、先把对夹式蝶阀取下移出。

5、再将两片法兰完全焊在管道上，完成固定。

6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。

7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。

8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。

9、再一次将螺栓交叉，均衡的拧紧；

10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

法兰式蝶阀安装方法

法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：

1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。

2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。

3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。

4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。

相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。

D941W空调通风调节电动蝶阀法兰蝶阀安装方法：

　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。

　　2、将阀门和汽缸均置于关闭状态。

　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、得发在安装前应保持干燥，不可露天存放。

　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。

　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
