D341W超高温烟道特种双相钢法兰式蝶阀 产品说明

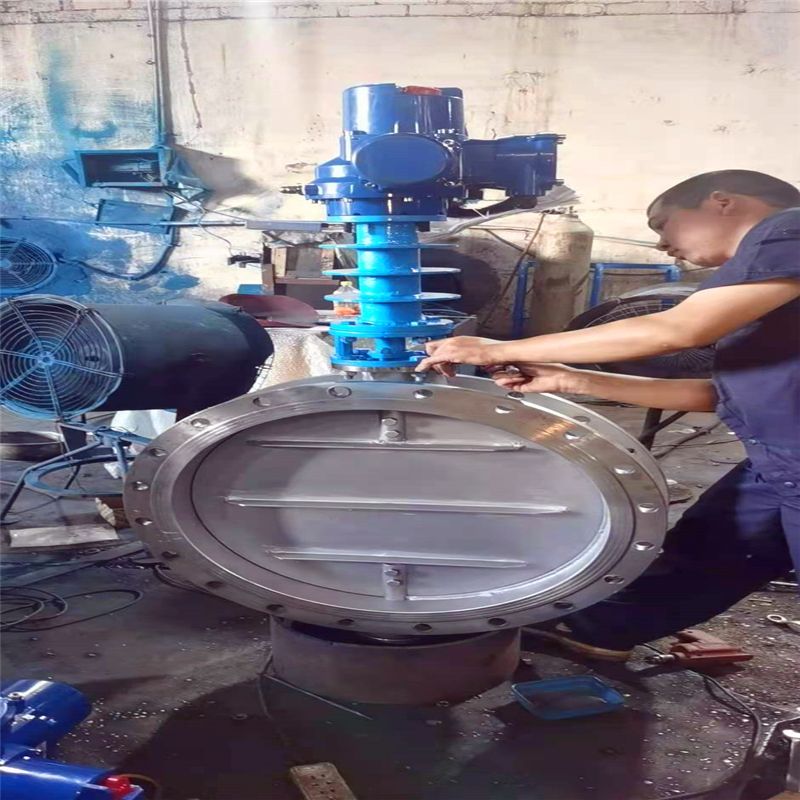

DS9113电动水冷式超高温烟道蝶阀由于选择了合适耐高温材料和独特的结构形式，在低压差的场合下，*高使用温度可达到900℃。取代了传统的内循环水冷结构和衬耐火泥的落后结构；该系列电动调节超高温蝶阀具有结构简单，操作方便、口径大、重量轻等特点。阀体内设有对开分体阀座结构，保证了泄漏量较小的特性，能广泛使用在硫磺制酸、冶金、石化系统中的高炉配风、锅炉管道的场合，对流体作调节控制使用；可以选择蜗轮传动传动机构，满足工艺控制的需求。该阀中的阀体采用优质碳钢和不锈钢内腔通水冷却,阀板采用双层优质耐热钢,内腔和轴通水冷却,并在阀出口处设有流量开关报警功能,同时在进出口设有二个流量调节阀。具有耗水量少、耐温高、体积小、转动灵活、使用寿命长、操作维护方便等优点。高温烟道蝶阀是炉膛压力调节装置。在阀体内设有带子口的保温内衬,阀板可以和保温内衬的子口贴紧,密封严;阀杆轴承与高温烟气之间有保温内衬隔绝,阀体和轴承的温度较低,寿命长;装配有轴承的阀杆带动阀板转动,阀板旋转灵活。选用优质耐火材料生产的保温内衬和优质耐热钢生产的阀杆、阀板,可以在1 100℃的高温烟气下长期使用。配以电动执行器可以自动调节炉压一种新型高温蝶阀的结构设计特点和工作原理，论述了其在高温工况下使用的性能。

弹性金属密封蝶阀用途：

用于硫酸行业中气体管路:炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。

用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的首选品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。

还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

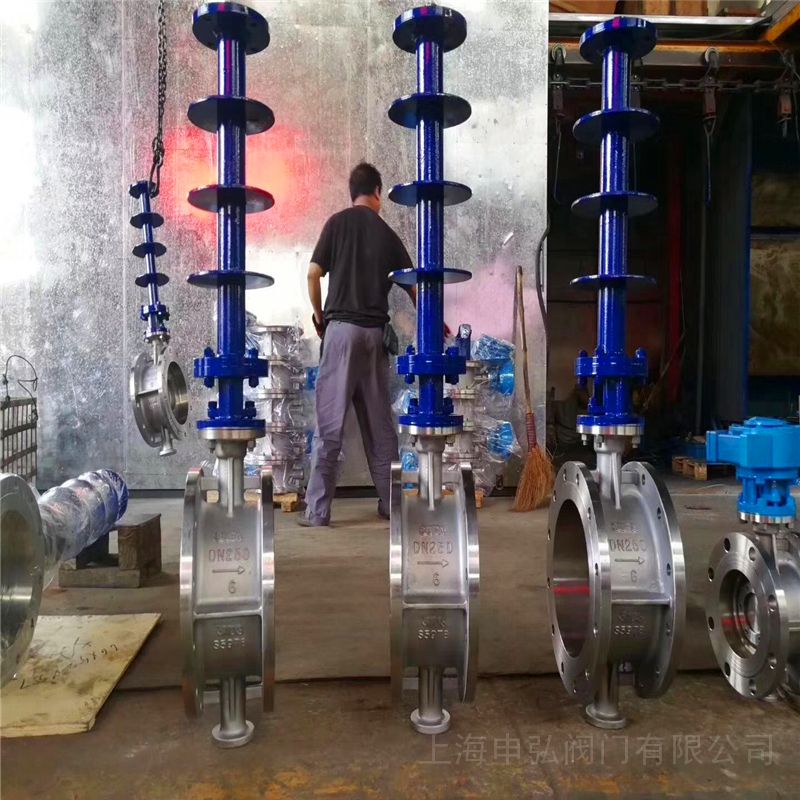

D341W超高温烟道特种双相钢法兰式蝶阀结构特点：

①三向偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。

②由扭矩产生弹性密封。

③巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。

④体积小、重量轻、操作轻巧、便于安装。

⑤可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

⑥更换零件材质可适用于各种介质,并可进行衬里防腐（衬F46、GXPP、PO等）。

⑦连续结构多样化:对夹、法兰、对焊。

超高温蝶阀主要技术参数规范

1、设计标准：JB/T8692-1998;

2、结构长度标准：GB/T12221-2005；

3、连接法兰标准：GB/T9115-2000；

4、检验标准：JB/T8692-1998；

5、公称压力等级：PN2.5;

6、公称通径范围：DN200~1200;

7、使用温度范围：≤+1250℃；

8、环境温度：-20℃~+80℃；

9、蝶板转角：0~60°或0~90°；

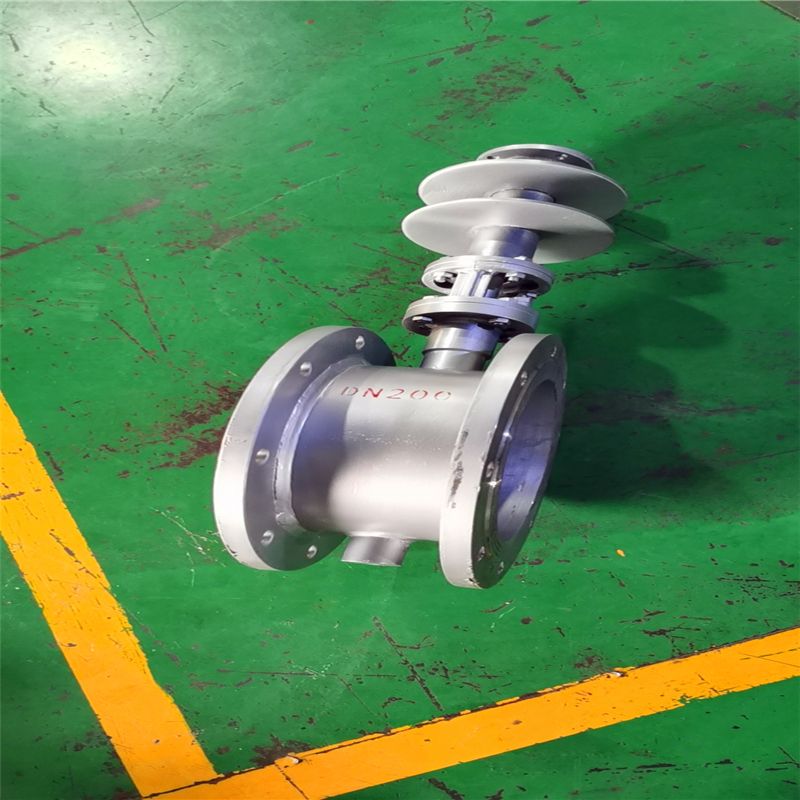

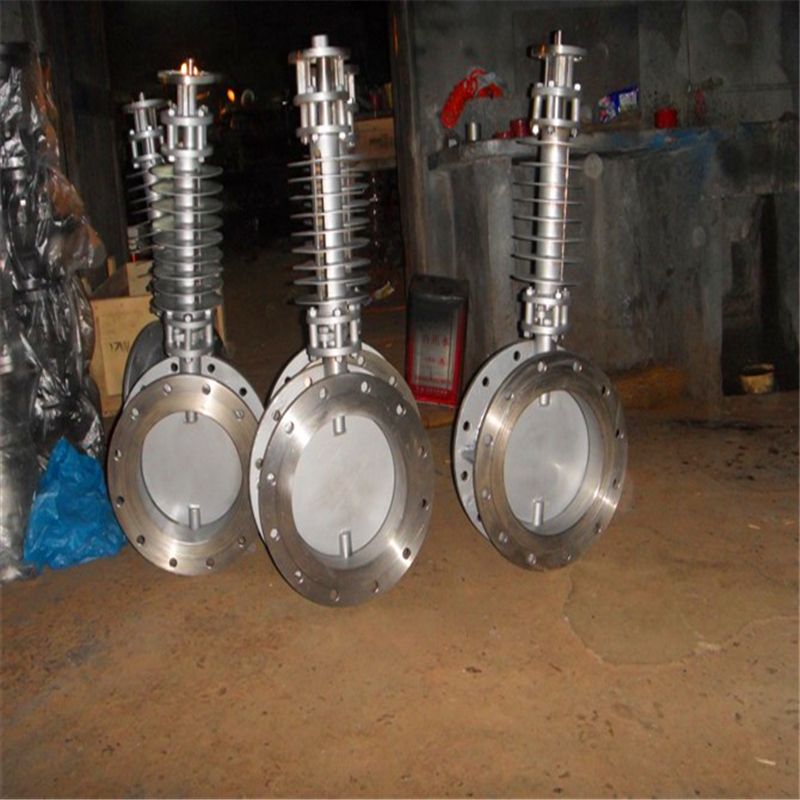

D341W超高温烟道特种双相钢法兰式蝶阀特点：

　　双水冷结构阀体采用优质碳钢和不锈钢，内腔通水冷却；单水冷结构阀体采用优质碳钢内加隔热层及优质耐火材料，两者蝶板均采用双层优质耐热钢，内腔和轴通水冷却，并在阀出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀。具有耗水量少、耐高温、体积小、转动灵活、使用寿命长、操作维护方便等优点。性能：
　　公称压力：0.1MPa；额定转角：0～90°；普通型泄漏率：≤5%；后座型泄漏率：≤1%
　　工作温度：XD9 :T≤950℃；XD10:T≤1050℃；XD11 :T≤1150℃
　　　　　　　XD12 :T≤1250℃；XD13 :T≤1350℃；（瞬间*高温度：≤1400℃）

　　适用介质：高温烟气或其它含尘高温气体。

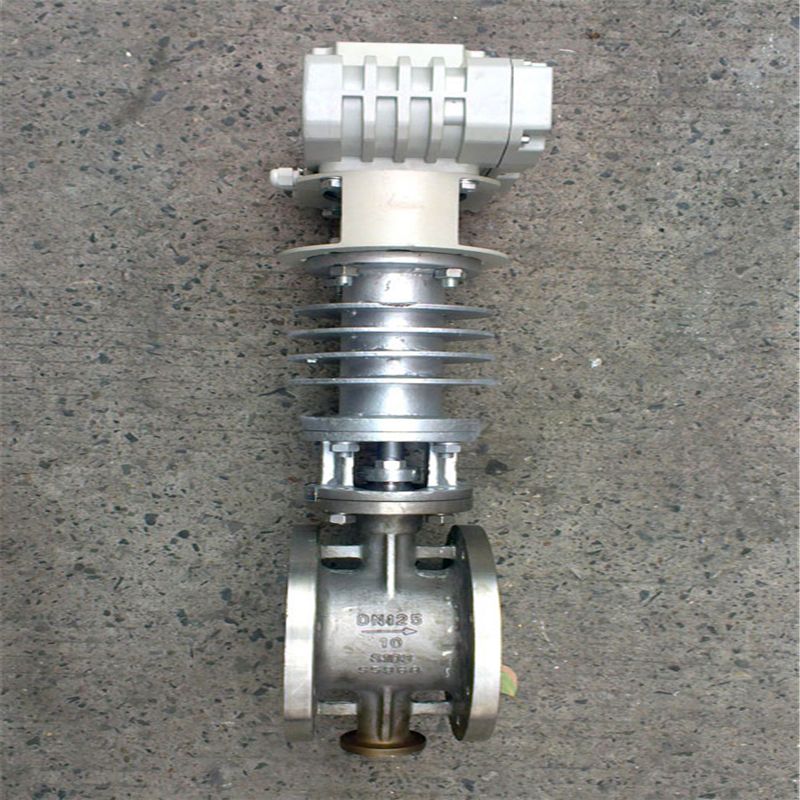

D341W超高温烟道特种双相钢法兰式蝶阀型号：

单水冷超高温蝶阀
　　①调节型：HTDD941Wa-1XD（配ZKJ型电动装置或根据用户要求选用电动装置）。
　　电压：根据用户选用的执行机构而定220（或380）V·AC；
　　输入信号：0-10(4-20)mA·DC；
　　②两位开关型：HTDD941Wb-1XD（配Z型电动装置或根据用户要求选用电动装置）。
　　电压：380V·AC（或按用户要求）； 双水冷超高温蝶阀
　　①调节型：HTSD941Wa-1XD（配ZKJ型电动装置或根据用户要求选用电动装置）。
　　电压：根据用户选用的执行机构而定220（或380）V·AC；
　　输入信号：0-10(4-20)mA·DC；
　　②两位开关型：HTSD941Wb-1XD（配Z型电动装置或根据用户要求选用电动装置）。
　　电压：380V·AC（或按用户要求）；

D341W超高温烟道特种双相钢法兰式蝶阀技术参数及执行标准

D341W超高温烟道特种双相钢法兰式蝶阀外形连接尺寸表

使用要求
①冷却水消耗量:(0.01～0.03)DNm3/h,
②冷却水压力:0.3MPa的软化水
③水冷却水进口温度:≤30℃
④用设在进出口处的二个流量调节阀进行调节进口处的进水量,使出口处的水温度≤60～80℃,并调节出口处的水流速大于进口处的流速,同时在阀门使用前确保阀板内腔注满水。
⑤确保冷却水足够循环,当流量开关报警时必须及时处理。
⑥确保进出水管道系统畅通,同时在出水管高出阀门位置。
⑦电动执行机构技术参数及原理接线图请参阅电动执行机构使用说明书

还需要选择其它高温蝶阀，请点击蝶阀选型查看。
结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。
具体安装步骤流程如下：
1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。
2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。
3、将法兰焊接在管道上，这一步要采用点焊的方式。
4、先把对夹式蝶阀取下移出。
5、再将两片法兰完全焊在管道上，完成固定。
6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。
7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。
8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。
9、再一次将螺栓交叉，均衡的拧紧；
10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

法兰式蝶阀安装方法
法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：
1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。
2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。
3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。
4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。
相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。
法兰蝶阀安装方法：
　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。
　　2、将阀门和汽缸均置于关闭状态。
　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
　　5、得发在安装前应保持干燥，不可露天存放。
　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。
　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。
　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。
　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
