一、LHS6S41X气动带手动调流调压阀概述：
  采用活塞式设计，是本公司引进国外及国内厂家生产的一种高端型水力控制阀产品，填充了国内大型水力控制阀类似产品的空白。此阀应用在项目当中能够对水力管道实现多功能控制，应用在项目当中能够实现：水位控制、减压、止回、泄压 持压、流量控制、爆管关闭、压力波动、排水等等功能，在水力管道当中主管网安装此阀门能够替代各个单一功能的阀门，功能非常的多，在项目当中可以立式安装及卧式安装(推 荐)主要应用在自来水管道的主管网、电厂、电站等介质为水的项目当中。 主要用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用。LHS941X电动活塞式调流调压阀是引水工程经常需要的用来控制流动的流体介质的流量、流向、压力、温度等的机械装置。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

  近年来,我国活塞式调流调压阀的社会保有量大幅度增长。那么，活塞式调流调压阀在保养节能方面无疑是用户企业的关心话题。如何做到有效节能？

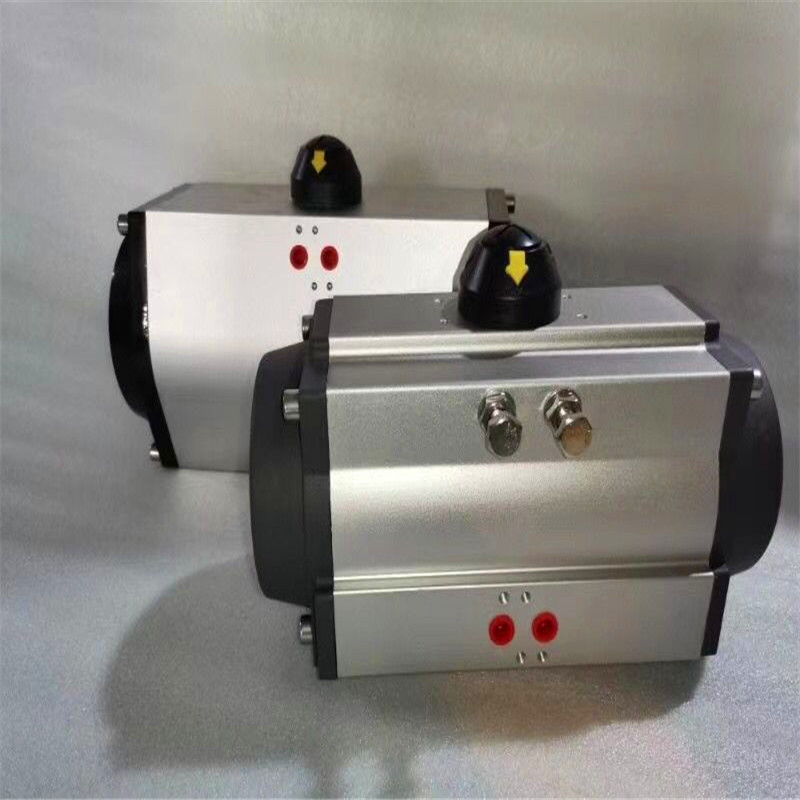

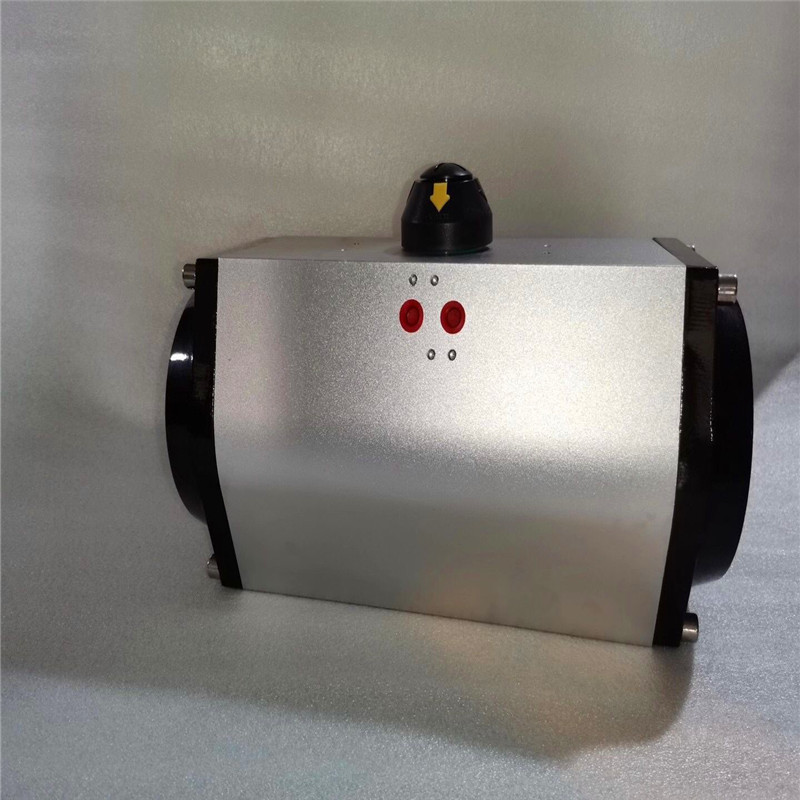

气动执行器由紧凑的双（单）活塞齿轮、齿条式结构，啮合精确，传动平稳，输出扭矩稳定，缸体为挤压铝合金，并经硬质阳极氧化处理，表面质地坚硬，耐磨性强。活塞和输出轴的活动部位均安装耐磨性材料支承，避免金属件间的直接接触，减小磨损和摩擦。缸体、端盖、输出轴、弹簧、紧固件均经防腐处理。两端的调节螺钉可调整阀门的开度。重量轻、传动灵活，使用寿命长。（单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好）

是将压缩空气为动力,通过活塞齿条、齿轮的机械传动，以角行程输出扭距的气动执行器，产品外型小、重量轻、使用寿命长性能高。是目前一种新型的气动执行器产品。分为双作用和单作用（弹簧复位）。适用于角行程控制阀（球阀、蝶阀类）的开关和调节。也可用于其它需要回转的场合。气动执行器由紧凑的双（单）活塞齿轮、齿条式结构，啮合精确，传动平稳，输出扭矩稳定，缸体为挤压铝合金，并经硬质阳极氧化处理，表面质地坚硬，耐磨性强。活塞和输出轴的活动部位均安装耐磨性材料支承，避免金属件间的直接接触，减小磨损和摩擦。缸体、端盖、输出轴、弹簧、紧固件均经防腐处理。两端的调节螺钉可调整阀门的开度。重量轻、传动灵活，使用寿命长。（单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好）

LHS6S41X气动带手动调流调压阀GT型气动执行器 产品特点

1、紧凑的双活塞齿条式结构，啮合精确，效率高，输出扭矩恒定。

2、铝制缸体、活塞及端盖，与同规格结构的执行器相比重量*轻。

3、缸体为挤压铝合金，经硬质阳极氧化处理，内表面质地坚硬，强度，硬度高。采用低摩擦材料制成的滑动轴承，避免了金属间的相互直接接触，摩擦系数低，转动灵活，使用寿命长。

4、气动执行器与阀门连接符合ISO5211标准

5、气源孔符合NAMUR标准。

6、气动执行器底部轴装配孔（符合ISO5211标准）成双四方形，便于带方杆的阀线性或45°转角安装。

7、输出轴的顶部和顶部的孔符合NAMUR标准。

8、两端的调整螺钉可调整阀门的开启角度。

9、相同规格的有双作用式、单作用式（弹簧复位）。

10、可根据阀门需要选择方向，顺时针或逆时针旋转。

11、根据用户需要安装电磁阀、定位器（开度指示）、回信器、各种限位开关及手动操作装置。

说明：

规格型号：双作用：DA50~DA800

          单作用：SR50~SR800

1.旋转角度：90°（±5°）

2.缸体底部为孔输出，法兰连接符合ISO5211标准，可与球阀蝶阀直接连接。

3.气缸直径范围 ：50mm---800mm

4.扭矩范围 ： 双作用：6Nm---66818Nm

              单作用：7.6Nm---26779Nm

5.低温型产品可用于 -40℃~80℃ 高温型产品可用于 20℃~120℃

6.执行器可加装底部涡轮式手动机构

7.执行器可提供故障开位和故障关位

GT型气动执行器 产品特点

1、紧凑的双活塞齿条式结构，啮合精确，效率高，输出扭矩恒定。

2、铝制缸体、活塞及端盖，与同规格结构的执行器相比重量*轻。
3、缸体为挤压铝合金，经硬质阳极氧化处理，内表面质地坚硬，强度，硬度高。采用低摩擦材料制成的滑动轴承，避免了金属间的相互直接接触，摩擦系数低，转动灵活，使用寿命长。
4、气动执行器与阀门连接符合ISO5211标准
5、气源孔符合NAMUR标准。
6、气动执行器底部轴装配孔（符合ISO5211标准）成双四方形，便于带方杆的阀线性或45°转角安装。
7、输出轴的顶部和顶部的孔符合NAMUR标准。
8、两端的调整螺钉可调整阀门的开启角度。
9、相同规格的有双作用式、单作用式（弹簧复位）。
10、可根据阀门需要选择方向，顺时针或逆时针旋转。
11、根据用户需要安装电磁阀、定位器（开度指示）、回信器、各种限位开关及手动操作装置。

LHS6S41X气动带手动调流调压阀主要技术性能表：

LHS6S41X气动带手动调流调压阀全开位置的压损系数K值

全开时的压头损失:△P=K·ρ/2·V²

公式中: △P为压头损失,单位Pa。V为流速,单位m/s。K为压损系数。ρ为密度,单位Kg/m³。

LHS6S41X气动带手动调流调压阀零件及特性表：

活塞式电动调流调压阀注意事项：

1.建议阀前直管长度至少为3～5倍阀门的直径,,下游直管长度至少为5～10倍阀门的直径。

2.作放空阀时,如直接排空,应加强法兰;如不直接排空,应在下游提供一吸气口。

三、LHS6S41X气动带手动调流调压阀性能规范：

四、LHS6S41X气动带手动调流调压阀主要连接外型尺寸

本实用新型涉及阀门技术领域,具体涉及一种调流调压阀,包括中空且两端设置开口的阀体,所述阀体的中心设置有圆筒状且具有一端开口的导流体,所述导流体内密封连接有可沿导流体滑动的套筒,位于所述导流体开口一端的所述套筒上同轴安装有导流管,所述导流管的圆周侧面均匀开设有复数个沿导流管轴向设置的腰圆孔,位于所述导流管安装的一侧阀体上设置有阀座,所述导流体上密封安装有沿导流体径向分布的传动轴,位于所述导流体内的所述传动轴上安装有一曲柄连杆机构,所述曲柄连杆机构的输出端连接在一滑块上,所述滑块与所述导流管,套筒固定连接.本实用新型应用于流体控制领域中的流量与压力的控制.

管路伸缩补偿接头为B2F型双法兰限位伸缩接头和C2F型双法兰传力伸缩接头。双法兰限位伸缩接头和双法兰传力伸缩接头连接方式都为两侧通过法兰与阀门或管道连接。从结构上看，调流调压阀主要是由以下几大部件构成的，分别是阀体、活塞、活塞导轨、密封、内置曲柄滑块机构等，该类阀门采用的是曲柄滑块带动活塞运动，在阀体内部形成轴向对称的环形流道，并有效地控制流通面积，形成从入口到出口截面为递减的流道，从而使流体的流速渐升，并通过圆周方向上的多孔，向管路中心方向形成射流对撞，从而达到消能减压、调节流量的目的，此为调流调压阀的工作原理。

从上述介绍中我们可以得知由于调流调压阀的结构特殊，根据运行工况、出口调节型部件的不同，阀的过水特性可以用阀下游出水口出口部件的型式来调节(可更换出口部件)，从而适应不同目的的工况要求，达到调流效果。

　　1、E型：具有截弯取直和沿端座下游横截面突然放大结构，从而消除气蚀破坏。适用于控流，高压差，背压大的场合，而截弯取直，横截面突然放大结构可以减小气蚀效应。

　　2、S型：其关闭的导向部件有开槽的套筒。适用于控流、调节高压差及足够的背压大的场合，它的调节性与流体状态匹配，可以达到较佳的效果。

　　3、F型：在阀体出口部分具有短扩散管作用，适用于调节及启闭场合，起到开关作用。启闭时水头损失非常小，完全开启时阻力小。

　　4、LH或SZ型：在阀腔内的活塞关闭的导向部件安装了有防气蚀的多孔环网，适用于调节、防气蚀、高压差、背压小(蓄水池入口处)，它的控流调节特性和运行工况要求匹配，从而达到了消除气蚀效应。

双法兰限位伸缩接头

管路伸缩补偿接头用于阀门拆装时调整管道轴向长度。阀门检修时，拧松传力螺杆上的螺母，伸缩接头在伸缩量范围内可以自由调节安装长度；正常运行时，将传力螺杆上的螺母拧紧，整个接头成为一个刚性体，可以将轴向力传递至整条管道，松套接头本身不发生位移。伸缩接头及其部件承受设计压力，其工作应力不超过材料允许应力。

工程的管路施工时，伸缩接头应安装在蝶阀、闸阀和调流调压阀侧，主要作用

是便于阀门的安装、拆卸、检修及伸缩变形补偿。产品尺寸及技术指标应符合

《管路补偿接头》（GB/T12465-2017）的相关要求。

双法兰传力伸缩接头

（2）补偿接头公称压力为PN6，PN10,PN16PN25,PN40，PN63，PN100。

（3）密封采用“梯”形密封圈，内外表面的特殊处理，卫生防腐。

（4）连接法兰应符合标准 GB/T17241.6-2008 的规定，等 ISO7005.2。

​订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属水用减压阀系列，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
