一、PBQ947F电动上装式偏心半球阀 产品概述

上海申弘阀门有限公司研发生产的电动偏心半球阀是引进国外技术制造的一种新型电动球阀。球阀采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。电动偏心半球阀V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

本实用新型涉及到球阀生产技术领域，具体地说，是一种偏心型调节球阀。结构紧凑，通用性强，流量特性为近似等百分比，可调范围大，*大可调比为100:1。电动偏心半球阀V型球阀适用150～600LB、PN1.6～6.4MPa，工作温度≤300℃的各种管路上（高温定制），用于调节节管路中介质的压力及流量，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。。（水、蒸汽、污水、纸浆、泥浆等非腐蚀介质）煤粉喷吹专用：用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备，广泛应用于冶金、选矿、电力等生产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。它采用直通式结构，流道畅通，不会出现积灰堵塞现象，密封副采用Co－Cr－W合金材质，经过特殊热处理，阀门抗冲刷耐磨损，同时阀门偏心球面具有自动补偿的性能，通过蜗轮上调节螺栓，使密封副在一定程度磨损的情况下，仍可达到重新密封的效果。

背景技术：
目前，球阀的优点是流通能力大，阀体通道呈直线，流阻小，可调范围广，因此它广泛使用于钢铁、水电、制糖、纸业、市政供水、污水处理等等场合，效果也很好。然而，现有的球阀多为同心球阀，该结构的缺点是球芯在打开和关闭过程中会一直接触阀座，容易造成密封面损坏。而现有的阀门采用的阀体都是由碳素钢、合金、铜、纯钛、钛合金，以及不锈钢一次铸造而成，材料成本很高，而实际上只与介质接触部位才需要特殊材料，材料浪费很严重，造成阀门价格居高不下，如何降低阀门的成本，而又使阀门能够适用介质需要，也就成为一个难题。
产品特点
（1）流体阻力小，全通径的电动球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空*压力都可应用。
（8）由于电动偏心半球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

PBQ947F电动上装式偏心半球阀技术实现要素：
针对现有技术的不足，本实用新型的目的是提供一种偏心型调节球阀，该球阀球芯与阀杆同轴偏心旋转，当用于高粘度，纤维状介质时，能够有效延长阀的使用寿命。
为达到上述目的，本实用新型采用的技术方案如下：
一种偏心型调节球阀，其关键在于：包括阀体、阀座、球芯、阀杆，在所述阀体内形成介质流通通道，所述阀座、球芯、阀杆均装设在所述阀体内，所述球芯为空心结构且其上端与所述阀杆的下端连接，所述阀杆的上端向上伸出阀体并用于连接至执行机构，在所述球芯的下端连接有导向杆，该导向杆的下部固定穿设于所述阀体上，所述球芯的竖向中心线与阀杆中心线平行且相距偏心距a，在所述阀体内还装设有支撑圈，该支撑圈的左侧与固设于阀体上的止动座相顶接，所述支撑圈的右侧设有安装槽，所述阀座安装在该支撑圈上开设的安装槽内。

本球阀具有的特点为：阀杆中心线与球芯竖向中心线之间存在偏心距a；无浮动阀座。由于偏心距a的存在，使得关闭球芯的过程中，球芯与阀座会越压越紧，理论上可以做到零泄漏。而且由于存在偏心距，取消了传统的浮动式阀座，直接在阀体上固定阀座，使得球芯关闭时，球芯与密封圈接触并挤压，从而保证密封，密封结构更加简单，进而提高了阀门的可靠性。
另外，球芯与阀杆同轴偏心旋转，球体离开阀座时，介质可冲去密封面上的积聚物，密封面可实现自清洁，有效延长了阀的使用寿命；而且本球阀结构简单，安装方便，球芯采用空心结构，降低了球阀的重量，减少了耗材，因此有效地降低了阀门的材料成本。
进一步的，所述导向杆的下端边缘向外侧延伸形成限位台阶，该限位台阶固定在所述阀体与下法兰之间，该下法兰连接在所述阀体的下方。
通过上述结构，能够有效保证球芯在旋转过程中的稳定性，减少各个零部件之间的磨损，延长阀的使用寿命。
进一步的，在所述限位台阶的外侧设有采用不锈钢缠绕的石墨垫。
进一步的，在所述阀杆与阀体之间设置有填料函组件，在该填料函组件的下方设有衬套，所述阀杆穿设于该衬套内，在所述填料函组件的上方设有压板，所述压板通过连接螺栓与所述阀体的上端部固定连接。
通过上述结构，有效地保证了阀杆与阀体之间的密封性，使得球阀具有较高的密封等级。
进一步的，所述填料函组件包括由下至上一次设置的填料与填料盖板，在所述填料盖板与阀杆之间以及填料盖板与阀体之间均设置有*O型圈。
进一步的，在所述阀座与支撑圈之间以及所述支撑圈与阀体之间设置有第二O型圈。
本实用新型的显著效果是：启闭无摩擦，由于采用偏心结构，阀门在关闭的过程中，球体逐渐靠近球阀，到关闭位置完全接触，密封结构更加简单，进而提高了阀门的可靠性；球体离开阀座时，介质可冲去密封面上的积聚物，密封面可实现自清洁，有效延长了阀的使用寿命；球芯采用空心结构，降低了球阀的重量，减少了耗材，因此有效地降低了阀门的材料成本。

三、PBQ947F电动上装式偏心半球阀主要技术参数

四、执行器技术参数

五、主要设计标准

六、主要零件材料

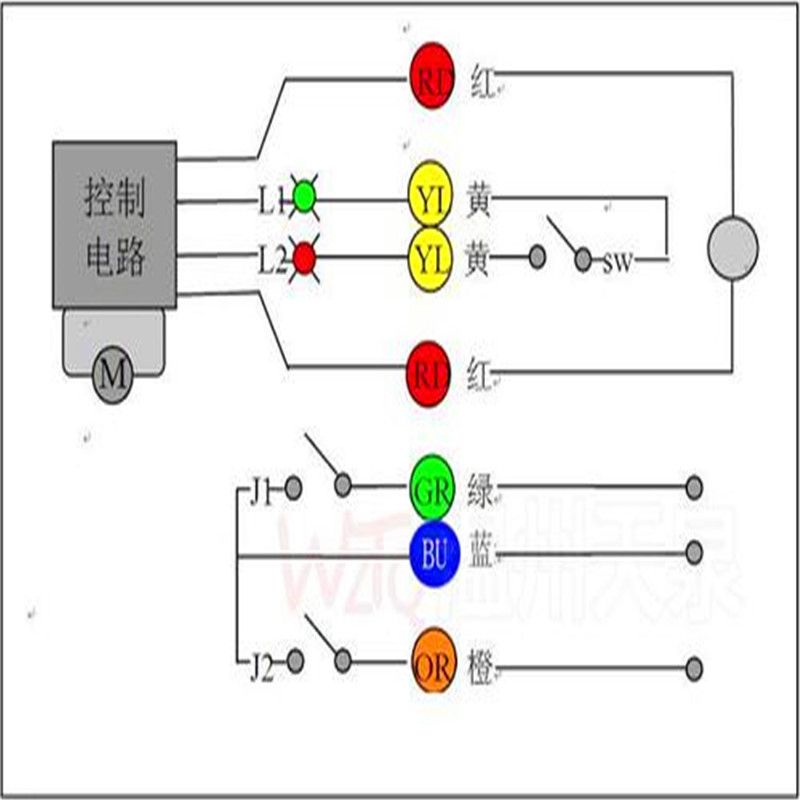

主要执行器参数

四、PBQ947F电动上装式偏心半球阀主要外形尺寸表

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取*新数据。

九、产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号（4-20mA,1-5V）、作用方式（电-开式，电-关式）
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

本实用新型公开了一种偏心型调节球阀，包括阀体、阀座、球芯、阀杆，在所述阀体内形成介质流通通道，所述阀座、球芯、阀杆均装设在所述阀体内，所述球芯为空心结构且其上端与所述阀杆的下端连接，所述阀杆的上端向上伸出阀体并用于连接至执行机构，在所述球芯的下端连接有导向杆，该导向杆的下部固定穿设于所述阀体上，所述球芯的竖向中心线与阀杆中心线平行且相距偏心距a，在所述阀体内还装设有支撑圈，该支撑圈的左侧与固设于阀体上的止动座相顶接，所述支撑圈的右侧装设所述阀座。其显著效果是：提高了阀门的可靠性；密封面可实现自清洁，有效延长了阀的使用寿命；减少了耗材，有效地降低了阀门的材料成本。

PBQ947F电动上装式偏心半球阀保管、安装、使用和维护保养
1、阀门存放时，要放在通风干燥之处，不允许放在露天和灰尘较多的场合，要保持阀门的清洁。使阀门处于微开启位置，两端口必须用专用的闷盖堵严，防止灰尘和杂物进入密封副。
2、安装前，核准阀门的各项技术参数：通径、压力、介质、工
作温度等，是否符合要求，并清除长期存放或在运输过程中的灰尘及杂物，检查限位螺钉是否上紧（出厂前已调试好）。
3、安装时，必须校正管路法兰端面的平行度，两端管路中心线是否同轴。清除管路中的杂物和污垢，按照阀门上的介质流通方向安装于管路上。一般情况下可安装于管路的任意位置。对于料浆阀，必须采用水平安装，这样有利于阀门各转动部位的润滑，减少结疤对阀门使用中的影响。

PBQ947H/F电动偏心半球阀 安装、拆卸及注意事项

8.1本电动装置的安装形式无原则要求，但电机处于水平状态，电气箱盖处于水平或垂直向上状态为推荐安装形式，这样有利于润滑、调试、维护和手动操作；

8.2安装时应保证维修检查人员拆卸各部件所需的空间；

8.3与阀门连接的螺栓不得低于8.8级；

8.4当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行；

8.5安装、拆卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面，并应在隔爆面上涂防锈油，电气罩盖应盖严紧固，以防雨水或潮气进入；

8.6视窗不得与硬物碰撞；

8.7本电动装置为短时工作制，持续工作时间不得超过铭牌标定时间；

8.8不阀门不经常使用时，应定期检查保养并操作运行，建议每月至少一次，运行时间不超过10分钟。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
