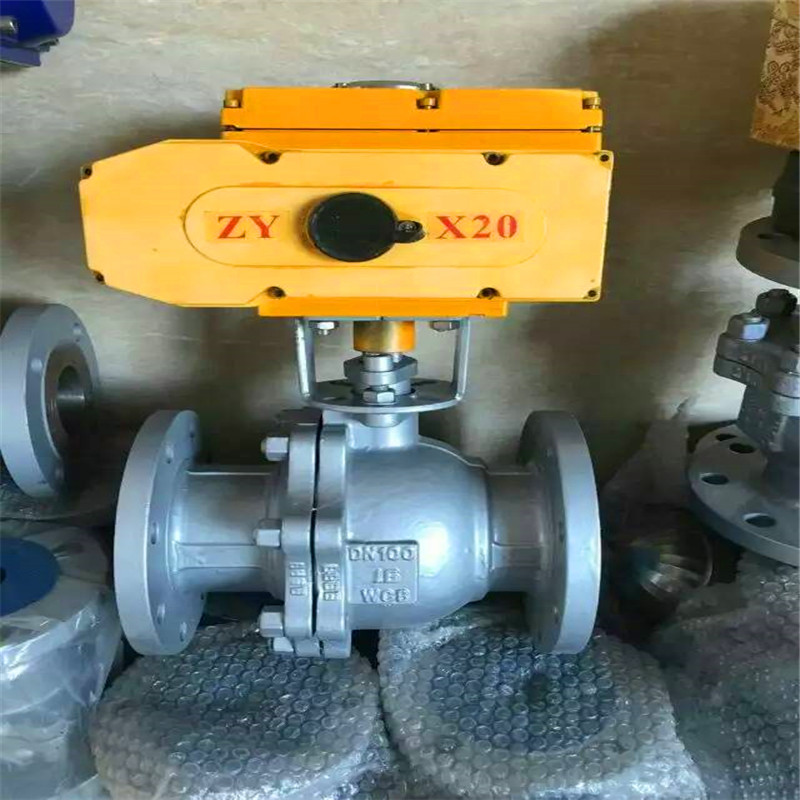

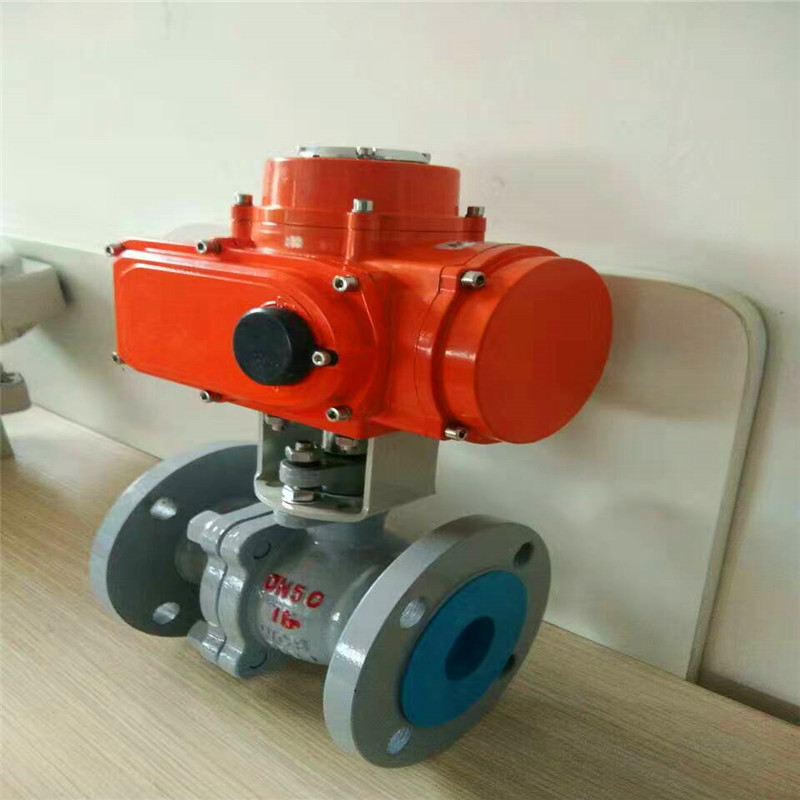

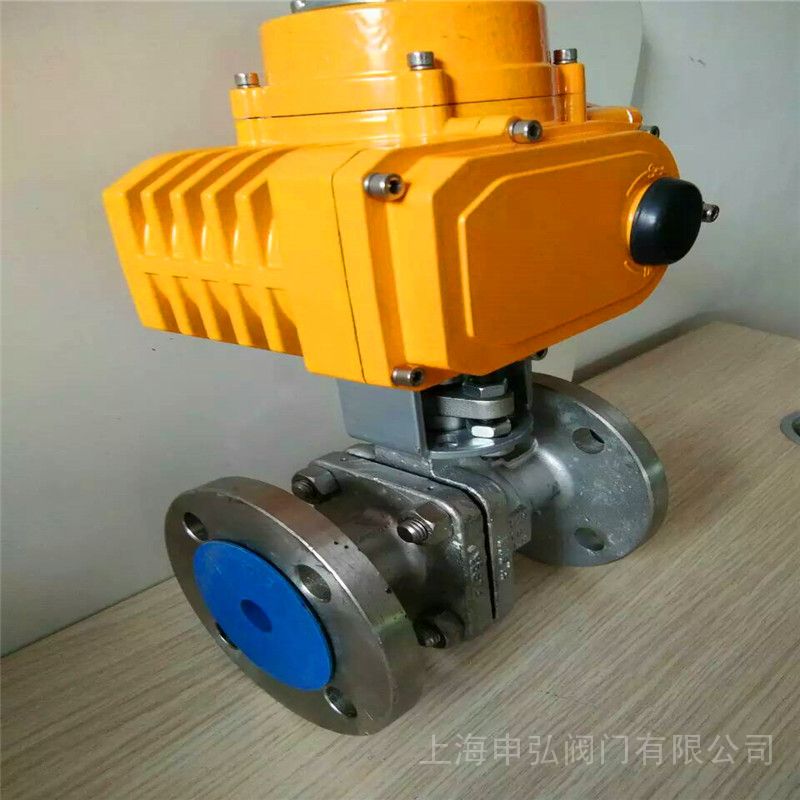

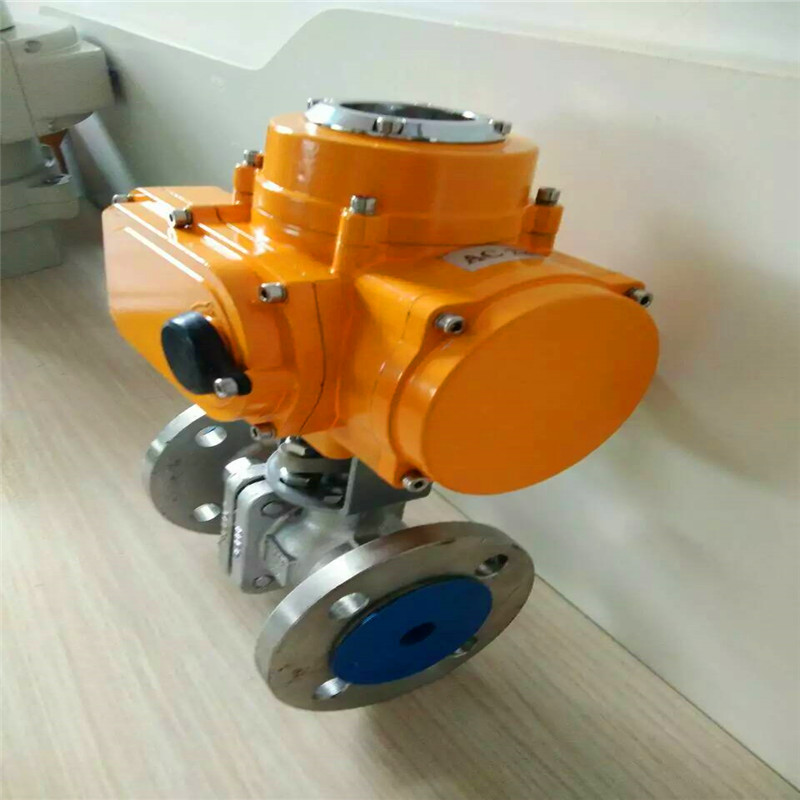

Q9B41F防爆电动O型球阀 概述：

电动球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。电动防爆球阀由防爆执行机构与球阀组合而成，是一种专门应用于易燃易爆工况的电动防爆阀门。防爆等级为ExdⅡBT4(CT6)、防护等级为IP67。电动防爆球阀输入相关电源信号即可控制阀门开关，输入4-20mA信号及220V电源即可控制球阀运转进行比例调节，达到对管路中介质流量大小、压力、温度等参数的自动化控制，广泛应用于天然气、污水、燃气、煤矿、化工等防爆场合

『ZDJR智能电动O型调节球阀』*生产厂家，由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善。适用于各种轻重工业及楼宇管道。上海申弘阀门品质，全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

电动O型调节球阀产品概述电动球阀是一种（球体）绕垂直于通道轴旋转90º的阀门，其由回转型角行程电子式电动执行器和O型阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

Q9B41F防爆电动O型球阀产品特点
流体阻力小，是所有阀类中流体阻力*小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90º，就能完成启闭动作或调节动作。球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。特别适用于要求零泄漏率的场合。
 特点：

（1）流体阻力小，全通径的球阀基本没有流阻。

（2）结构简单、体积小、重量轻。

（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

（7）适用范围广，通径从小到几毫米，大到几米，从高真空*压力都可应用。

（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

Q9B41F防爆电动O型球阀技术参数

五、电动防爆球阀 执行机构参数

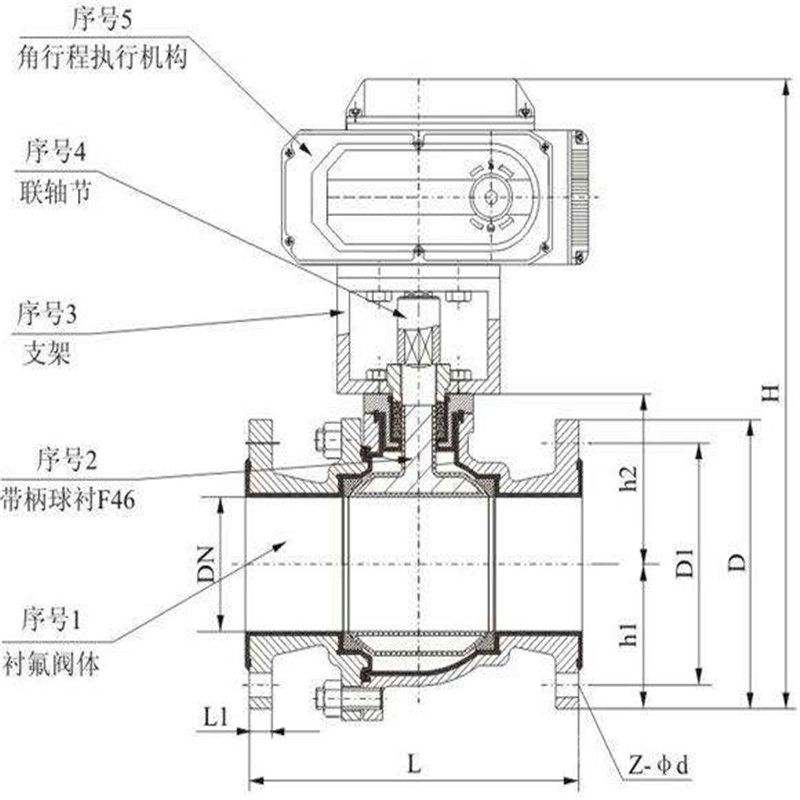

产品结构

理想流量特性表：

Q9B41F防爆电动O型球阀主要规格参数：

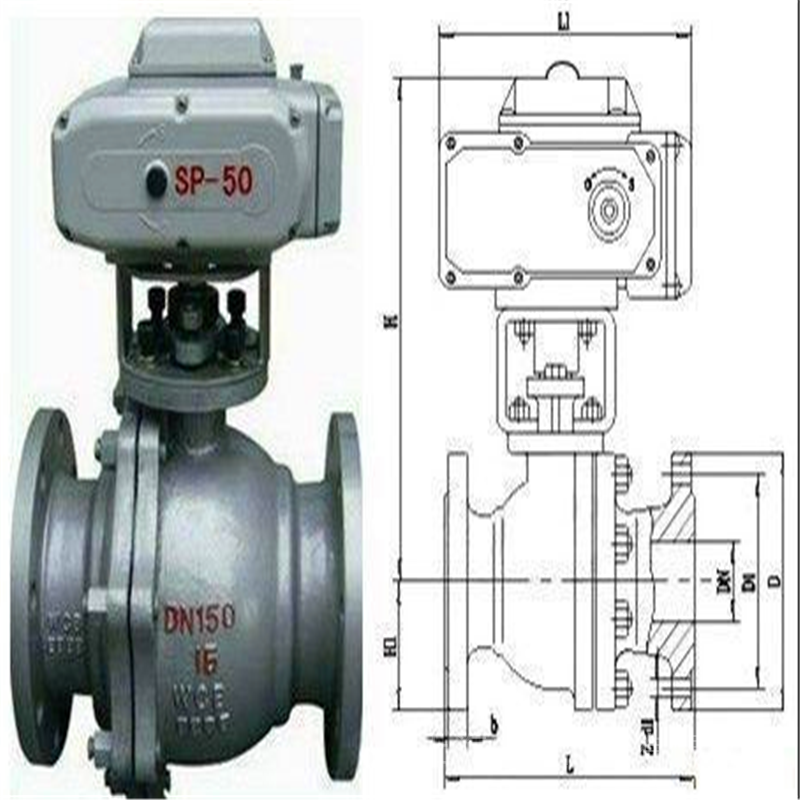

Q9B41F防爆电动O型球阀主要外形及连接尺寸：

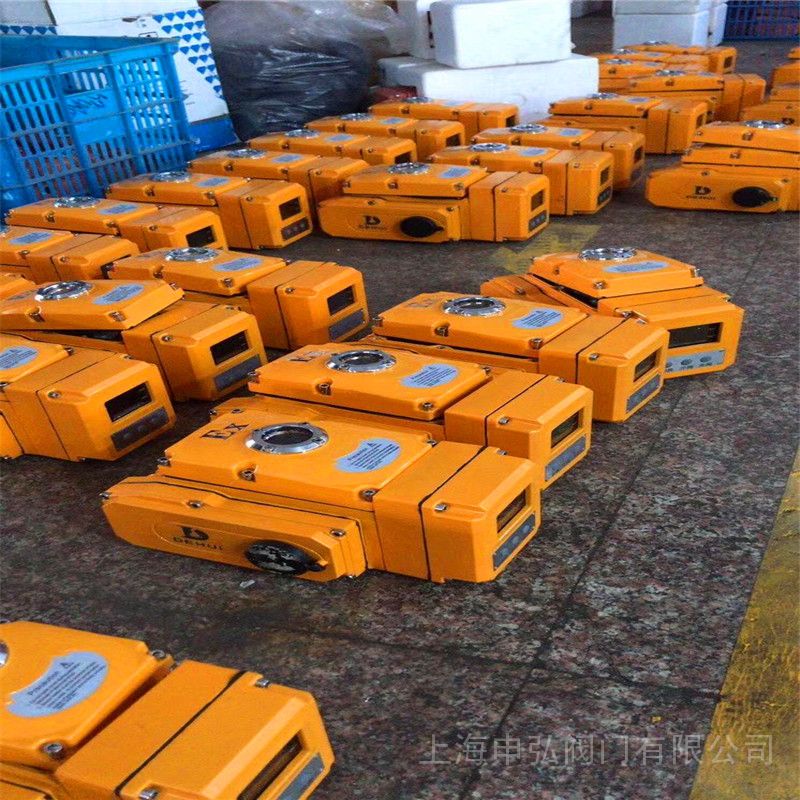

采用HL型、3810R型、PSQ型角行程全电子式电动执行机构为O型球阀的驱动装置，机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，以AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0~90º）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。是一种高精度、高性能、高可靠性类产品。

Q9B41F防爆电动O型球阀安装和维护步骤：　
　1.1安装前的准备　　
　　（1）球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。　　
　　（2）把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。　
　　（3）核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。　
　　（4）拆去球阀两端连接法兰上的保护件。　
　　（5）检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。　　
　　1.2安装　　
　　（1）把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方　　
　　（2）阀法兰与管线法兰间按管路设计要求装上密封垫。　
　　（3）法兰上的螺栓需对称、逐次、均匀拧紧。　　
　　（4）连接气动管线（采用气动驱动器时）。　　
　　1.3安装后的检查　
　　（1）操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。　
　　（2）按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。　　
　　2维修　　
　　2.1通则　
　　（1）必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。　　
　　（2）分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O型圈时宜使用专用工具。　　
　　（3）装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。　　
　　（4）清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质（例如燃气）等均相容。工作介质为燃气时，可用汽油（GB484-89）清洗金属零件。非金属零件用纯净水或酒精清洗。　　
　　（5）分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布（为避免纤维脱落粘附在零件上）擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。　　
　　（6）非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。　　
　　（7）清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布擦）进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。　　
　　（8）新零件在装配前也需清洗干净。　　
　　（9）使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时，可用例如特221润滑脂。在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂。　　
　　（10）装配时应不允许有金属碎屑、纤维、油脂（规定使用的除外）灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询我们一定会尽心尽力为您提供优质的服务。提供*全面、*的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
