V230直接作用自力式减压阀 产品说明

本实用新型涉及一种阀门，特别涉及一种减压阀。由阀体、阀座、阀芯部件等组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。自力式减压稳压阀和ZZYP相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点.因此广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。　　

自力式减压稳压阀有公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。比老型式有更大压差范围。

V230直接作用自力式减压阀背景技术：

目前，工业管道中应用的减压阀，如活塞式减压阀，它的膜片与阀瓣不直接接触，是通过介质在中间流动，在活塞和导阀的作用下，膜片与主阀阀瓣相互作用，起到减压的效果。该减压阀有几个明显的缺点结构复杂，造价成本高，并且当进口压力不均衡时，活塞不能正常工作，从而导致阀门不能正常工作，另主阀与导阀之间的密封圈易堵塞，且不易维修。

由阀体、阀芯部件、阀盖、顶盘、上、下膜盖、膜片、弹簧、调节螺母等零部件所组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品。自力式压力调节阀V230广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。自力式压力调节阀V230-25C/P可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZYP调节阀相比，控制弹簧由于离阀体较远，不易受介质温度而影响，以及更易于更换或调整弹簧的特点。产品有公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。

V230直接作用自力式减压阀零件材料：

阀体：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti

阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

阀座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

阀杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

膜盖：A3、1Cr18Ni9Ti

填料：聚四氟乙烯、柔性石墨

膜片：丁腈橡胶、耐油橡胶、氟橡

V230直接作用自力式减压阀型号：

铸钢：V230-16C，V230-25C，V230-40C，V230-64C，V230-100C，V230-160C

不锈钢：V230-16P，V230-25P，V230-40P，V230-64P，V230-100P，V230-160P

发明内容

本实用新型克服了现有减压阀结构复杂，成本高，工作时对进口压力要求高，且易堵塞的缺点，提供了一种结构简单，成本低，适用进口压力范围宽，且不易堵塞的直接作用式减压阀。

V230直接作用自力式减压阀参数：

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
额定行程L（mm）		8		10		14	20		25	40		50	60	70
公称压力PN（MPa）		1.6、4.0
压力调节范围（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500
固有流量特质		快开
调节精度（%）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封(1/h)	单座：≤10-4×阀额定容量（Ⅳ级）、双座和套筒：≤5×10-3阀额定容量（Ⅱ级）
	软密封(m1/min)	0.15		0.30		0.45	0.60	0.90	1.70	4.0		6.75	11.10	16.0
减压比	*大	10
	*小	1.25

安装方式说明

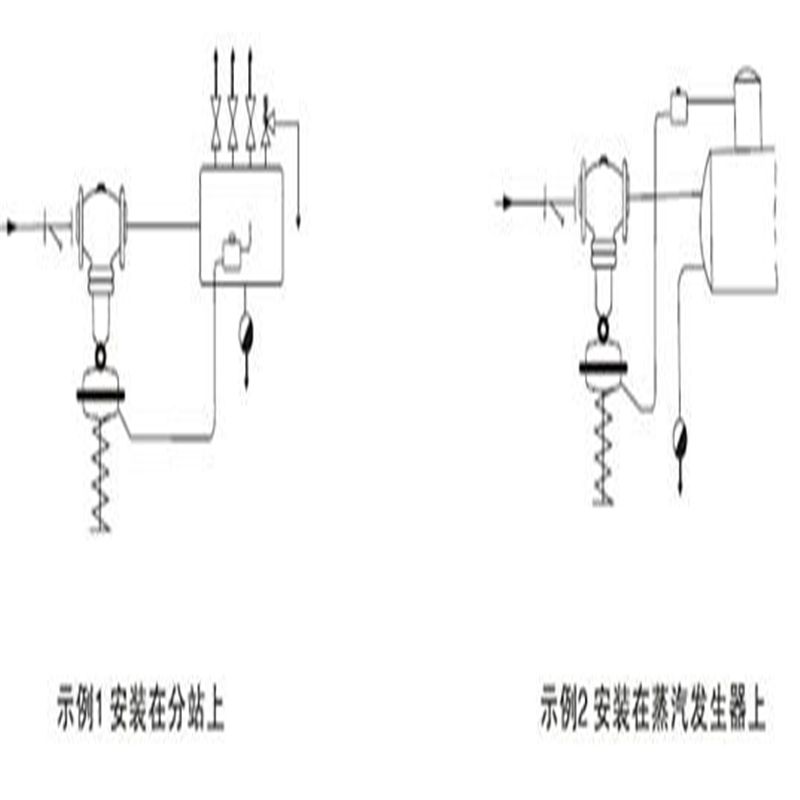

注:1.过滤器 2.自力式压力调节阀 3.取压管φ14×2 4.冷凝罐

V230直接作用自力式减压阀执行器参数

有效面积（cm2）	32	80	250	630
压力设定范围（MPa）	0.8~1.6 0.1~0.6	0.015~0.15 0.3~1.2	005~03 0.01~0.07	0.005~0.035
保证压力阀正常工作的*小压差△P
允许上下膜室之间*大压差MPa）	≥0.05	≥0.04	≥0.01	≥0.005
材料	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管Φ10X1mm）；卡套式接头：R1/4

V230直接作用自力式减压阀主要性能指标注

控制精度％		±8
允许泄漏量	硬密封（L/H）	单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量
	软密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

外形尺寸及重量

V230直接作用自力式减压阀体尺寸

DN (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
L (mm)	130	150	160	180	200	230	290	310	350	400	480	600	730
B (mm)	212	212	238	238	240	240	275	275	380	380	326	354	404
重量（Kg)	6.2	6.7	9.7	13	14	17	29	33	60	70	80	140	220
B1 (mm)											630	855	1205
重量（Kg)											140	210	300

执行器尺寸

有效面积（cm2)	32	80	250	630
R (mm)	172	172	263	380
H (mm)	435	430	470	520
重量（Kg)	7.5	7.5	13	28

V230直接作用自力式减压阀尺寸：

公称通径 DN	20	25	32	40	50	65	80	100	125	150	200	250	300
法兰距 L	185	200	205	222	254	276	298	352	410	451	600	670	735
总高度 H	615	645	650	710	730	745	760	800	890	960	1050
H1	52.5	57.5	67.5	72.5	80	90	97.5	107.5	122.5	140	167.5	225	230
d	100
h	280
法兰标准	GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K
